Описание товара
Описание
Modname = ckeditorFT4232HL совет по разработке/Прикладная плата
Используйте FT4232HL для преобразования от USB к нескольким интерфейсам, таким как: UART / SPI / JTAG / I2C и так далее.
【Описание продукта 】
Габаритные размеры (длина × ширина × высота): 103 × 45 × 14 мм
Размер печатной платы (длина × ширина × толщина): 95 × 45 × 1,6 мм
Вся плата подходит для установки в обычный пластиковый чехол J-Link.
Режим электропитания: + 5 В, подключен к CN3 через USB квадратный порт.
Все функциональные контакты светодиодные для облегчения использования кабелей DuPont для подключения периферийных модулей.
Схемы защиты ESD добавляются к сигнальным контактам CN3 и CN4. Для получения подробной информации см. Схему схемы.
CN1: 2,54 мм Шаг 1 × 20 контактный однорядные Pin;
CN2: 2,54 мм Шаг 1 × 20 контактный однорядные иглы;
CN4: 2,54 мм Шаг 2 × 10 пин простой Рог сиденье для двухрядная изогнутые иглы.
Расстояние между CN1 и CN2: 1400mil, т. Е 14 × 2,54 = 35,56 мм.
【Соответствующая информация 】
1. Схема платы (Адрес: //github.com/arm8686/FT4232HL-Board).

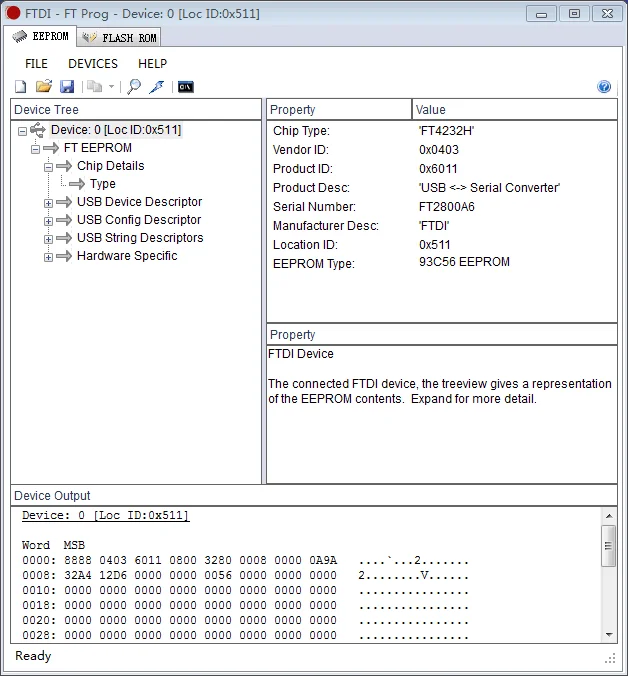

2. Для оформления чипов и драйверов перейдите на официальный веб-сайт FTDI для загрузки обновленной версии (официальный адрес веб-сайта: http://www.ftdichip.com/).
3. FT4232HL разработка связанных материалов, включая схему схемы (ссылка: //pan.baidu.com/s/1UTyfiiDO_P0pfFnZ-3fhFg, код извлечения: gil9).
4. "FT4232HL как openOCD Краткое руководство V0.1.pdf" (ссылка: //pan.baidu.com/s/13iSrcgvTXMnrDM3HA-bBAw, код извлечения: w8u1).
[Простое использование]
LED1-индикатор включения питания. После подачи питания, он всегда включен.

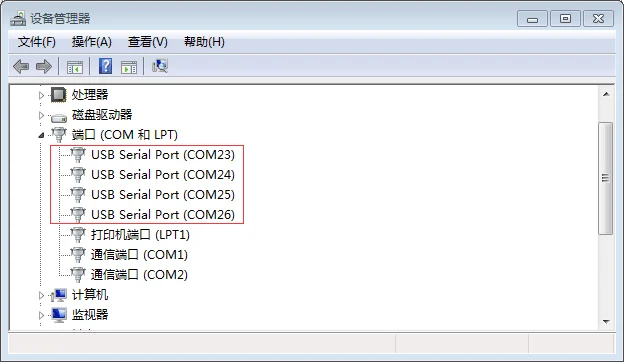

После установки драйвера CDM21228_Setup FT4232HL по умолчанию подключается к USB к четырем последовательным портам.
Четыре последовательных порта s могут быть легко протестированы с помощью программного обеспечения для отладки последовательного порта ПК.
Просто используйте колпачок перемычки для короткого замыкания TXD и RXD последовательного порта для выполнения спонтанных испытаний на отправку и получение.
U7 (74HC573) подключен к TXD и RXD четырех последовательных портов и используется для привода светодиодов для индикации сигнала.
Когда плата включена, некоторые светодиоды мерцают, что является нормальным.

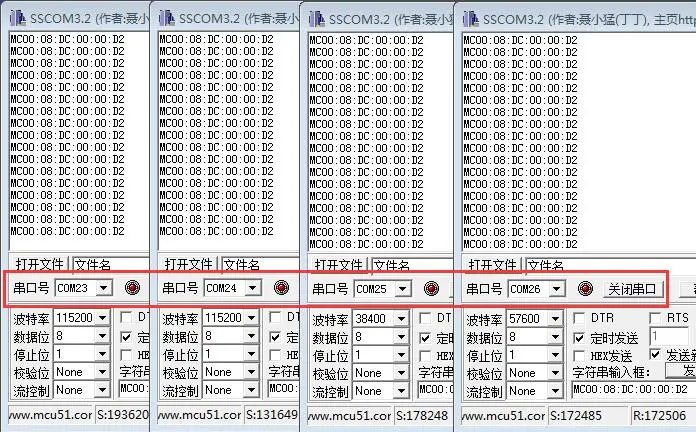

Тест трансивера 4 последовательных портов:
Что касается более широкого использования методов и функций FT4232HL, пользователи должны понять документы приложения FTDI. В этом магазине нет соответствующей технической поддержки.
【Доставка
1. FT4232HL макетная плата x1
2. USB квадратный порт кабель (0,5 м) x1
3. Dupont line x10
4. Пластиковый корпус без Шелкового экрана x1 (без саморезов на данный момент, но после того, как доска помещается в оболочку, количество смещения, которое может быть пошатнуто <2 мм, что не влияет на использование.)
