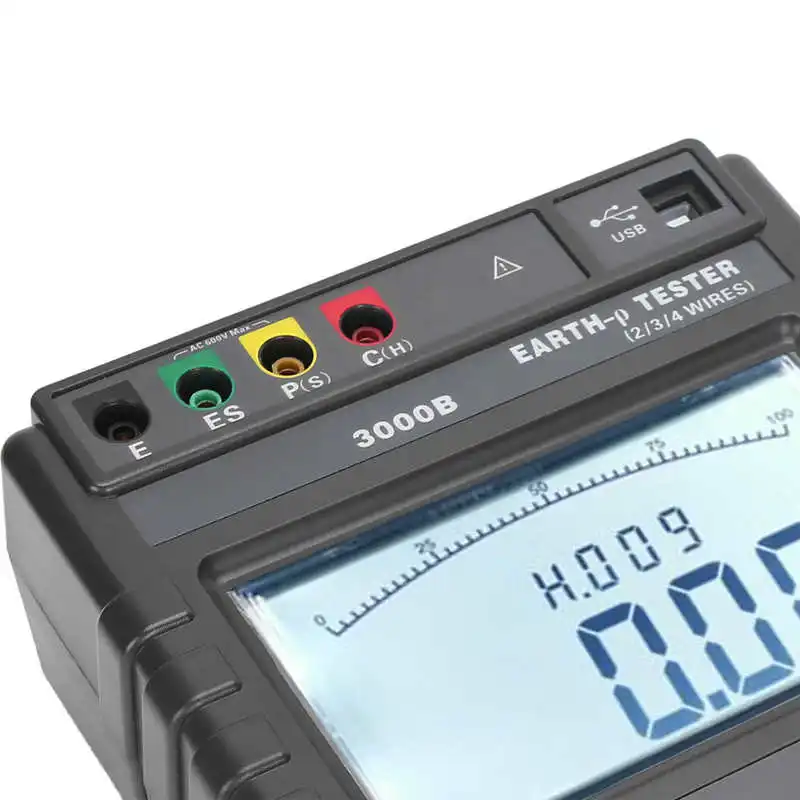

Тестер сопротивления земли с ЖК-дисплеем 0-9 000 Ом цифровой измеритель почвы

Основные условия и условия работы

Влияние

Основные условия

Рабочая среда

Примечание

Температура окружающей среды

23 ℃ ± 1 ℃

-10 ℃-40 ℃

Влажность окружающей среды

40%-60%

<80%

Рабочее напряжение

9V ± 0,1 V

9V ± 1,5 V

RC, rP

Вспомогательное Сопротивление заземления

<100 Ом

<30 кОм

Напряжение помех

Нет

<20 в

Интерференционный ток

Нет

<2A

Расстояние электрода при измерении R

A>5d

A>5d

Расстояние электрода при измерении Ρ

A>20h

A> 20 H

Особенности

Измерьте 2/3/4 полюсное Сопротивление заземления, удельное сопротивление почвы, напряжение заземления, напряжение переменного тока

Питание

DC 9V (Zi-Mn общего назначения сухой Батарея R14S 1,5 V 6 шт., 300 часов непрерывной работы в режиме ожидания) (Батарея не входит в комплект)

Диапазон измерений

Сопротивление заземления: 0.00Ω-30.00kΩ

Сопротивления земли: 0.00Ωm-9000kΩm

Метод измерения

Точный 4-х полюсной измерения, 3-полюсный для измерения, простой, 2-полюсный измерения

Методы измерения

Сопротивление заземления: метод изменения номинального тока полюса, измерение максимального тока 20 мА

Сопротивления земли: 4-х полюсной измерения (победитель метод аналитической разгонки)

Напряжение заземления: среднее выпрямление (между P(S)-ES)

Частота измерения

128 Гц/111 Гц/105 Гц/94 Гц (AFC)

Тестовый ток короткого замыкания

Максимальная мощность переменного тока 20 мА

Тестовый ток открытого замыкания

AC 40V или меньше

Волны испытательного напряжения

Синусоидальные волны

Диапазон расстояния электрода

Может быть установлен от 1 м-100 м

Передача

Сопротивление заземления: 0.00Ω-30.00kΩ, автоматическое

Сопротивления земли: 0.00Ωm-9000kΩm, автоматический

Подсветка

Синяя подсветка экрана, подходит для тусклых мест

Режим отображения

4-разрядный большой жидкокристаллический дисплей с Синяя подсветка экрана

Стандарт измерения

Во время измерения, светодиодный индикатор вспышки, ЖК-дисплей обратного отсчета, индикатор прогресса

Размер ЖК-рамки

Прибл. 128x75 мм/5.0x3.0in

Размер ЖК-окна

Прибл. 124x67 мм/4,9x2,6 дюйма

Размеры

Прибл. 215x190x95 мм/8.5x7.5x3.7in

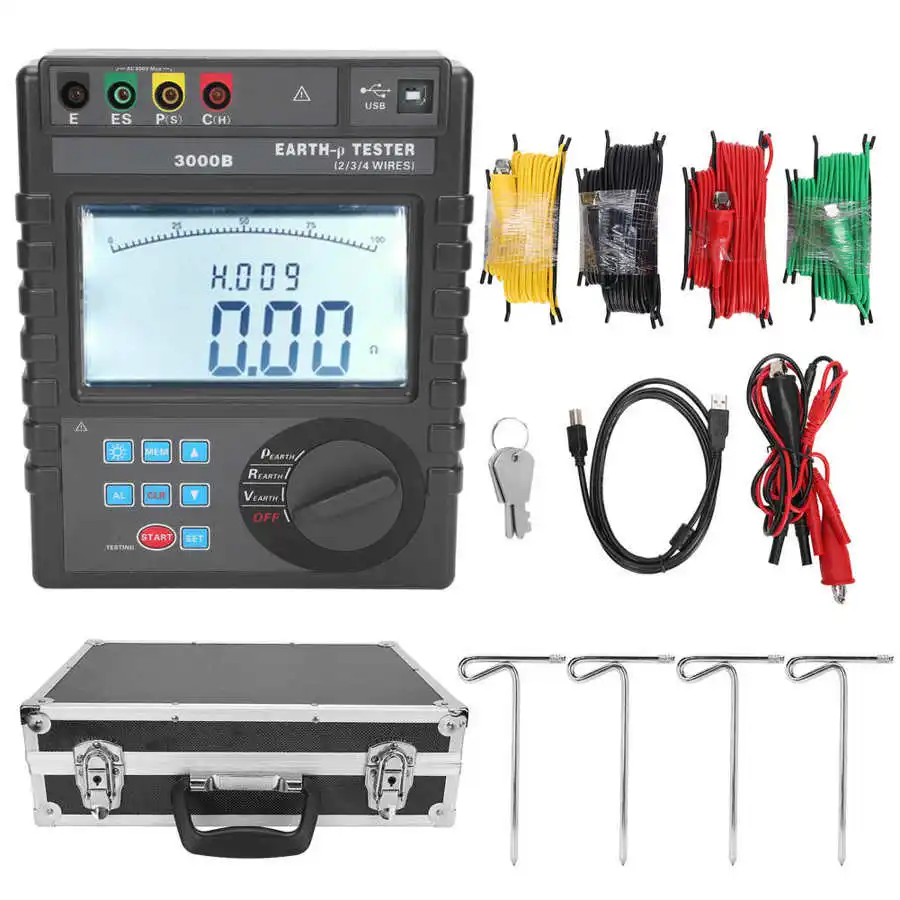

Стандартная тестовая линия

4 линии: Каждый Красный 20 м, черный 20 м, желтый 10 м и зеленый 10 м

Простая тестовая линия

2 линии: красный 1,6 м и черный 1,6 м

Вспомогательный заземляющий стержень

4 стержня: Φ10x150мм/0.4x5.9in

Скорость измерения

Напряжение заземления: около 3 раз/сек

Сопротивление заземлению, удельное сопротивление почвы: около 5 секунд/время

Время измерения

Более 5000 раз (тест на короткое замыкание, интервал времени должен быть не менее 30 секунд)

Линейное напряжение

Ниже 600 В переменного тока

Интерфейс RS232

С интерфейсом RS232, мониторинг программного обеспечения, сохраненные данные могут быть загружены на компьютер, сохранены или напечатаны.

Линия связи

Один RS232 линии связи, длина 1,5 м

Хранение данных

300 наборов, индикатор хранения значков «MEM», мигающий значок «FULL» означает, что хранилище заполнено

Хранение данных

Функция хранения данных: отображение значка «Hold»

Доступ к данным

Функция чтения данных: отображение значка «Чтение»

Дисплей перелива

Сверхдальность переливания функции: "OL" значок дисплея

Тест на помехи

Автоматически определяет помехи и отображает значок «шум», когда напряжение помех превышает 5 В

Вспомогательный наземный тест

Может измерять вспомогательное Сопротивление заземления, 0.00KΩ-30kΩ (100R + rC <50kΩ, 100R + rP <50kΩ)

Функция сигнализации

Когда измеренное значение превышает значение настройки будильника, появится сигнальная подсказка «Toot-toot»

Напряжение батареи

В тех случаях, когда напряжение батареи падает примерно до 7,5 V, низкое напряжение батареи дисплее отобразится, чтобы напомнить вам, чтобы заменить батарею.

Потребление энергии

Режим ожидания: около 20 мА (подсветка выключена)

Включение с подсветкой: около 45 мА (25 мА без подсветки)

Измерение: около 100 мА (подсветка выключена)

Рабочая температура и влажность

-10 ℃-40 ℃, ниже 80% относительной влажности

Хранение температуры и влажности

-20 ℃-60 ℃, менее 70% относительной влажности

Защита от перегрузки

Измерение сопротивления заземления: между каждым интерфейсом C(H)-E, P(S)-ES, AC 280V / 3 секунды

Сопротивление изоляции

Более 20 МОм (500 в между контуром и чехол)

Выдерживает напряжение

AC 3700V/rms (между контуром и чехол)

Электромагнитные свойства

IEC61326 ()

Тип защиты

IEC61010-1 (CAT III 300V, CAT IV 150V, Pollution 2), IEC61010-031, IEC61557-1 (устойчивость к земле), IEC61557-5 (Удельное сопротивление почвы), JJG 366-2004

Категория

Диапазон измерений

Имманентная ошибка

Разрешение

Сопротивление заземлению (R)

0.00Ω-30.00Ω ± 2% rdg ± 3dgt 0.01Ω

30.0Ω-300.0Ω ± 2% Rdg ± 3dgt 0.1Ω

300--3000Ω ± 2% Rdg ± 3dgt 1Ω

3.00kΩ-30.00kΩ ± 4% Rdg ± 3dgt 10Ω

Удельное сопротивление почвы (ρ)

0.00Ωm-99.99Ωm

В соответствии с точностью R
(Ρ = 2 Ara: 1 м-100 м, π = 3,14)

0.01Ωm

100.0Ωm-999.9Ωm

0.1Ωm

1000Ωm-9999Ωm

1Ωm

10.00kΩm-99.99kΩm

10Ωm

100.0kΩm-999.9kΩm

100Ωm

1000kΩm-9000kΩm

1kΩm

Напряжение заземления

Переменный ток 0,0-600 в

± 2% rdg ± 3dgt

0,1 в
