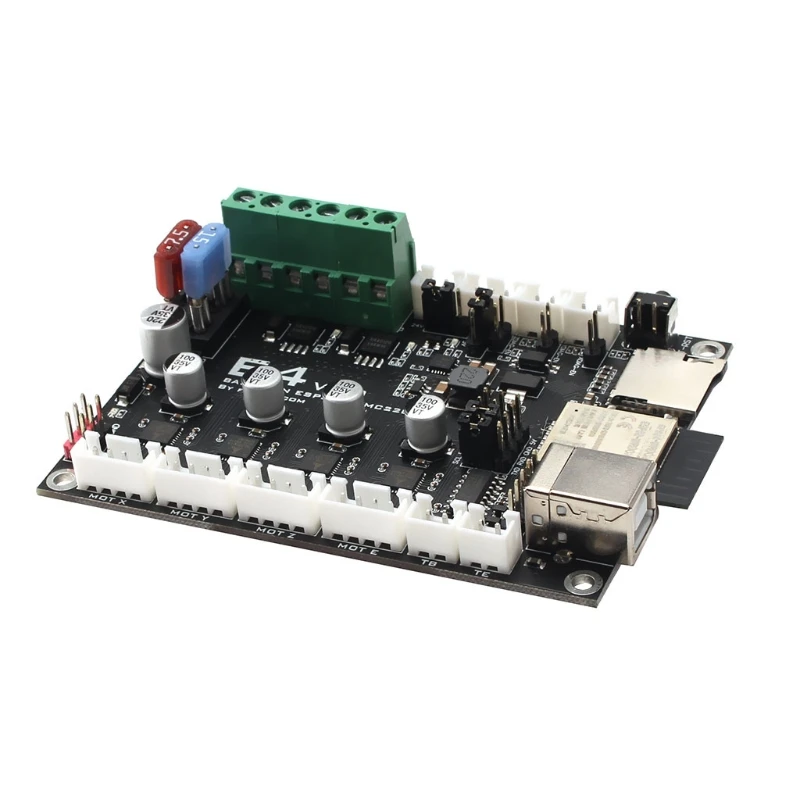

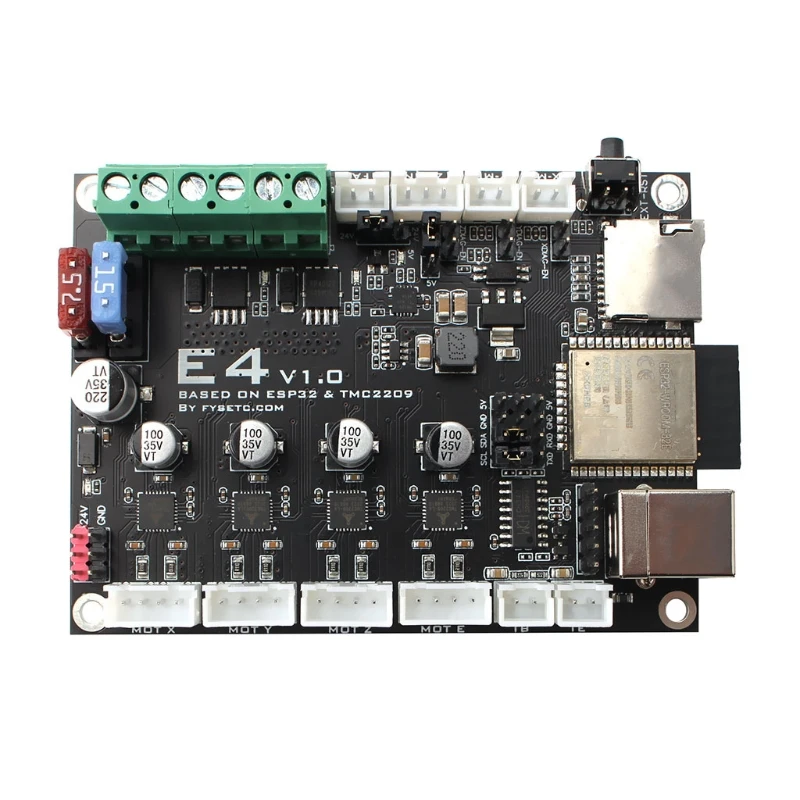

Плата управления ESP32 и TMC2209 E4 V1.0 с Wi-Fi Bluetooth для 3D-принтеров ЧПУ-роутеров 1 компл. |

Плата управления ESP32 и TMC2209 E4 V1.0 с Wi-Fi Bluetooth для 3D-принтеров ЧПУ-роутеров 1 компл. |

100% новый и высокое качество
OOTDTY
Особенности:

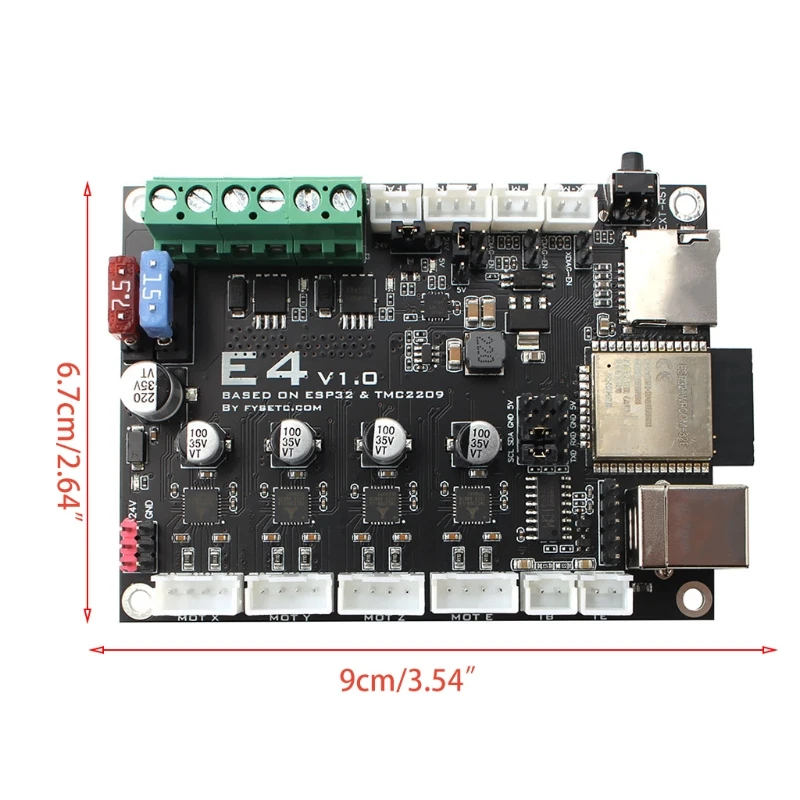

Компактный размер: 90 мм x 67 мм
Встроенная поддержка Wi-Fi
12 В до 24 В Входной источник питания, 3 выхода питания и 3 5 в выхода
4 * ** TMC2209 ** шаговые диски: ось X, Y, Z и E
Встроенный Разъем для карты TF
CH340 для высокоскоростного USB последовательного подключения
X, Y и Z min endstops; Также поддерживает бесчувственное homing
Позволяет использовать датчик оси Z, например Индуктивный датчик, работающий на входном напряжении питания (от 12 В до 24 В) или 5 В
Управляемый вентилятор, вы можете выбрать источника питания напряжения (12/24V) или 5V напряжения для него
Xh2.54 разъем, прочный и простой в подключении
PCB:
Черные матовые чернила, бессвинцовый процесс распыления олова
Высокое Качество, Высокая температура FR4-TG130 печатной платы
Почему вам нужна эта доска?
Если вы хотите иметь возможность управлять 3d-принтером через веб-браузер без необходимости покупать дополнительные компоненты, такие как Raspberry Pi для Octoprint, эта плата для вас. Если Вы управляете печатной фермой и хотите иметь возможность запускать печать удаленно через Wi-Fi, эта плата для вас.
Встроенная поддержка Wi-Fi:

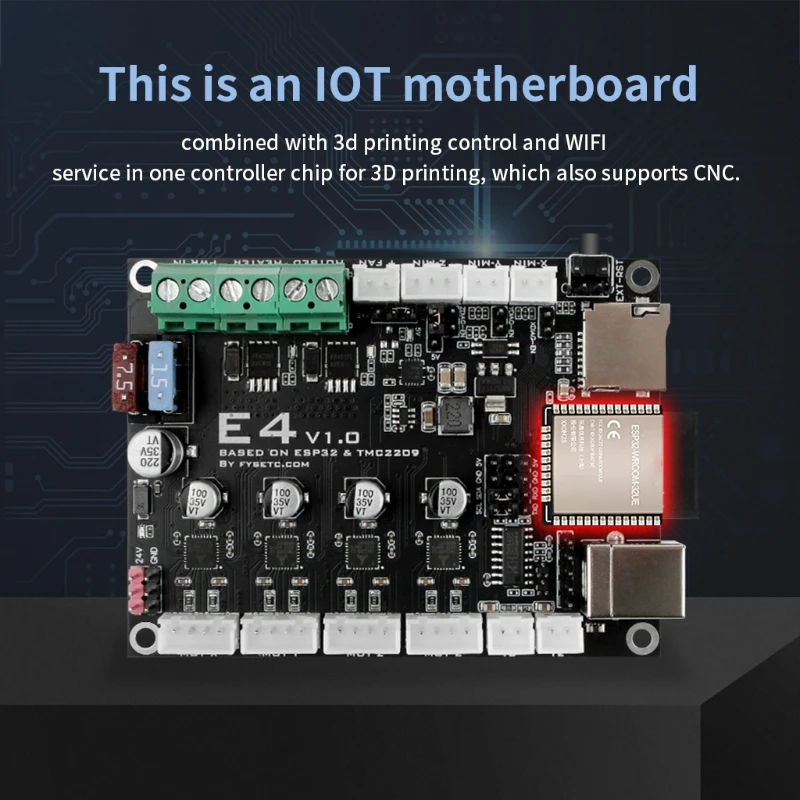

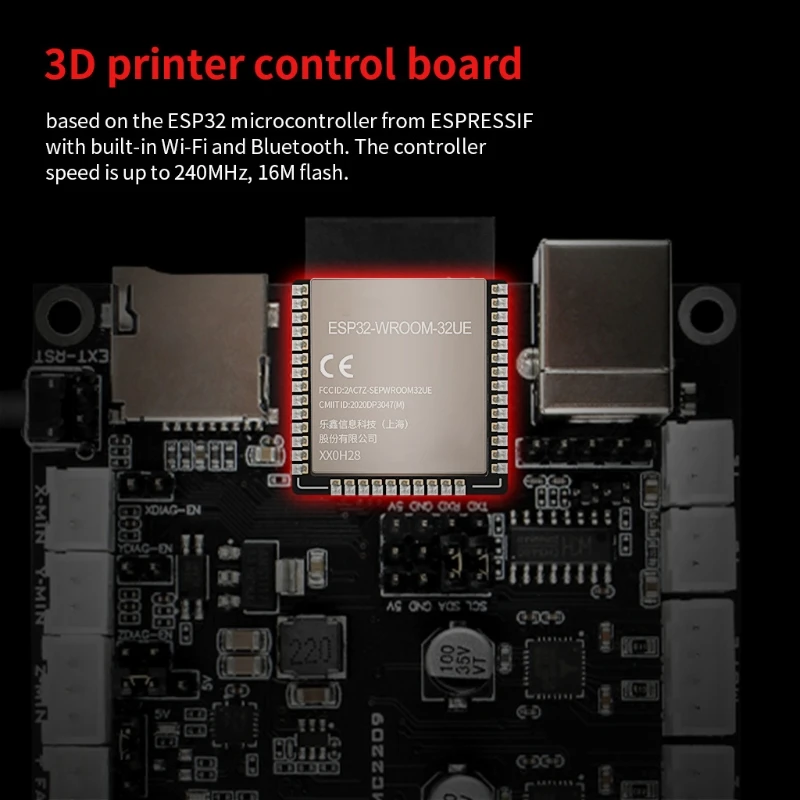

FYSETC E4 основан на микроконтроллере ESP32, поэтому E4 поддерживает протоколы 802,11 b/g/n, И пользовательская вилка прошивки Marlin может быть использована на плате, чтобы позволить плате управляться через веб-браузер.
Это устраняет необходимость в традиционных LCD контроллерах, которые используют большинство других плат. Также нет необходимости подключать Raspberry Pi для управления принтером через веб-интерфейс. Веб-интерфейс является популярным ESP3D webUI, который работает на пользовательской марлиновой вилке. Затем принтер можно управлять через любой веб-браузер, будь то ПК, смартфон или планшет.
Например, вы можете нарезать 3d-модель с помощью программного обеспечения для нарезки на вашем ПК, а затем использовать веб-браузер вашего ПК для подключения к принтеру, отправьте нарезанный GCODE файл на принтер через Wi-Fi. Затем, используя тот же веб-браузер, вы можете сказать принтеру, чтобы начать печать.
Шаговые драйверы Trinamic:
FYSETC E4 использует новейший, лучший шаговый drvier : TMC2209.
1. Ультра тихий
2. Хорошая теплоотдача
3. Максимальный ток до 2 А
4. Большой теплоотвод, хорошая теплоотдача
5. Поддержка функции sensorless-homing.
Высокое напряжение для зондов
Одной из распространенных проблем при использовании индуктивных или емкостных зондов является напряжение, которое они питаются. Эти зонды, как правило, соединены с Z endstop, который питается непосредственно микроконтроллером. Это означает 5V или 3,3 V, но эти зонды не предназначены для таких низкого напряжения. Вместо этого они обычно предназначены для работы при напряжении 6 в или более. Использование низкого напряжения для работы таких зондов уменьшает их расстояние обнаружения и, следовательно, их эффективность.
FYSETC E4 имеет специальный разъем для такого зонда Z, который использует напряжение источника питания для питания зонда. Если вы используете 12 В для источника питания, зонд будет работать на 12 В, и, наоборот, при использовании источника питания 24 В. Это позволяет зонду работать в пределах своих спецификаций, обеспечивая оптимальные расстояния обнаружения.
E4 V1.0 Wifi плата управления только комплект, другие аксессуары демонстрация на картинке не включены.

Спецификация:
Материал: пластик, металл
Длина: 9 см
Ширина: 6,7 см
Цвет: как показано на фотографии
Количество: 1 комплект

Примечание:
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка:
1 комплект x E4 V1.0 Wifi Пульт управления
