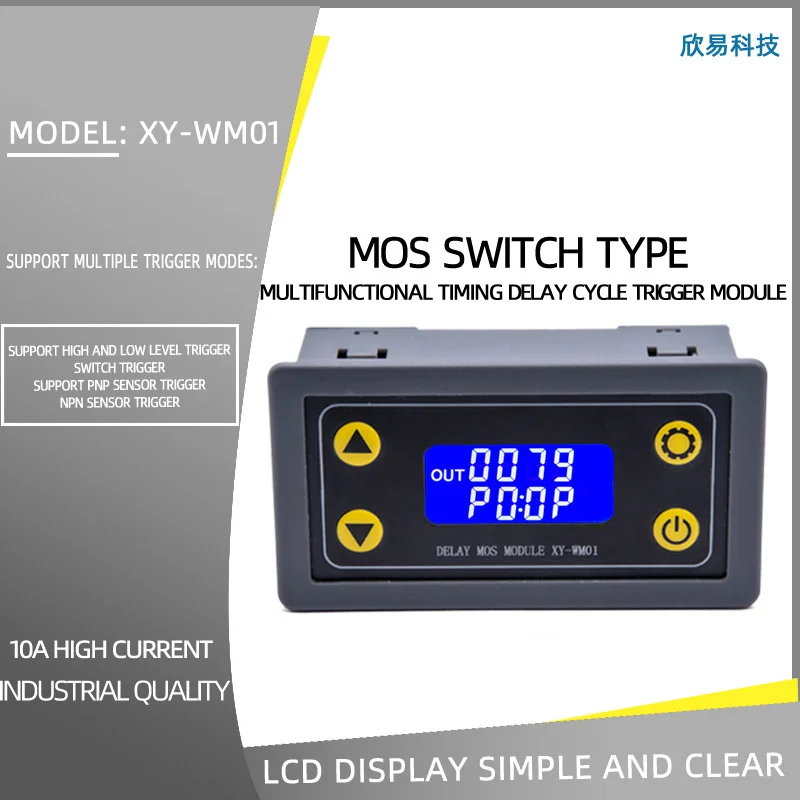

XY-WM01 мульти-Функция триггер задержки времени цикла MOS прибор Управление

XY-WM01 мульти-Функция триггер задержки времени цикла MOS прибор Управление

Диапазон времени: 0,01 сек ~ 9999 мин
Этот продукт ЖК-дисплей, очень четкий, простой и простой в использовании, мощный, но, пожалуйста, внимательно прочитайте инструкции пользователя перед использованием.
Основные характеристики продукта:
1. Дисплей с двумя ЖК-колоннами, может отображать параметры напрямую;
2. Режим запуска: высокий и низкий уровень, количество переключателей. Удовлетворяет большинство потребностей.
3. Источник питания: 6 ~ 30 В.
4. Параметры могут быть изменены через UART.
5. Кнопка остановки обеспечивает функцию аварийной остановки.
6. 5 минут без какой-либо операции в низкомощном состоянии. Любые действия просыпаются.
7. OP/CL/LOP params можно модифицировать индивидуально
8. Все параметры автоматически сохраняются при выключении питания.

Введение режима работы (P1 ~ P7)
P0: после срабатывания сигнала проводимость MOS в режиме OP отключается; В режиме OP сигнал недействителен.
P1: после срабатывания сигнала проводимость MOS в режиме OP отключается; В режиме OP сигнал запускает новый таймер.
P2: после срабатывания сигнала проводимость MOS в режиме OP отключается; В режиме OP таймер сброса сигнала, MOS отключен и остановлен.
P3: после срабатывания сигнала MOS отключает время CL, а затем проводимость MOS.
P4: после того, как сигнал срабатывает, MOS проводит время OP, а затем MOS отключает время CL, а затем циклирует вышеуказанное действие, дает сигнал снова в цикле, MOS отключение, останавливает таймер; И количество циклов (LOP) может быть установлен; Конец цикла, держите MOS отключенным;

P5: после срабатывания сигнала, MOS отключает время CL, а затем MOS проводит время OP, а затем выполняет вышеуказанное действие, дает сигнал снова в цикле, MOS проводимость, останавливает таймер; И количество циклов (LOP) может быть установлен; Конец цикла, сохраняет проводимость MOS
P6: без триггерного сигнала после включения питания, после времени проводимости MOS OP, MOS отключает время CL, а затем циклирует вышеуказанное действие, сигнал недействителен в цикле, количество циклов (ЛОП) может быть установлено; Конец цикла, держать MOS отключен;
P6: без триггерного сигнала после включения питания, после того, как MOS отключает время CL, время проводимости MOS OP, а затем выполняет вышеуказанное действие, сигнал недействителен в цикле, количество циклов (LOP) может быть установлено; Конец цикла, держать MOS проводимости;
P8: Функция удержания сигнала: сигнал поддерживается, время очищается, и проводимость MOS; Когда сигнал исчезает, MOS отключается после синхронизации OP; Во время времени, есть другой сигнал и время очищено;
P9: Функция удержания сигнала: сигнал поддерживается, время очищается, и MOS отключен; Когда сигнал исчезает, проводимость MOS после синхронизации CL; Во время времени, есть другой сигнал и время очищено;
(P0 ~ P7) режим, короткое нажатие кнопки паузы, запуск времени, если система не приурочена; Если система уже приурочена, Система отключит таймер, MOS отключен, мигающий «выход» для указания напоминания;
Режим P8/P9, кнопка паузы в качестве триггерного сигнала в интерфейсе запуска, короткое/длинное нажатие

Параметры продукта:
1. Источник питания: 6 В ~ 30 в.

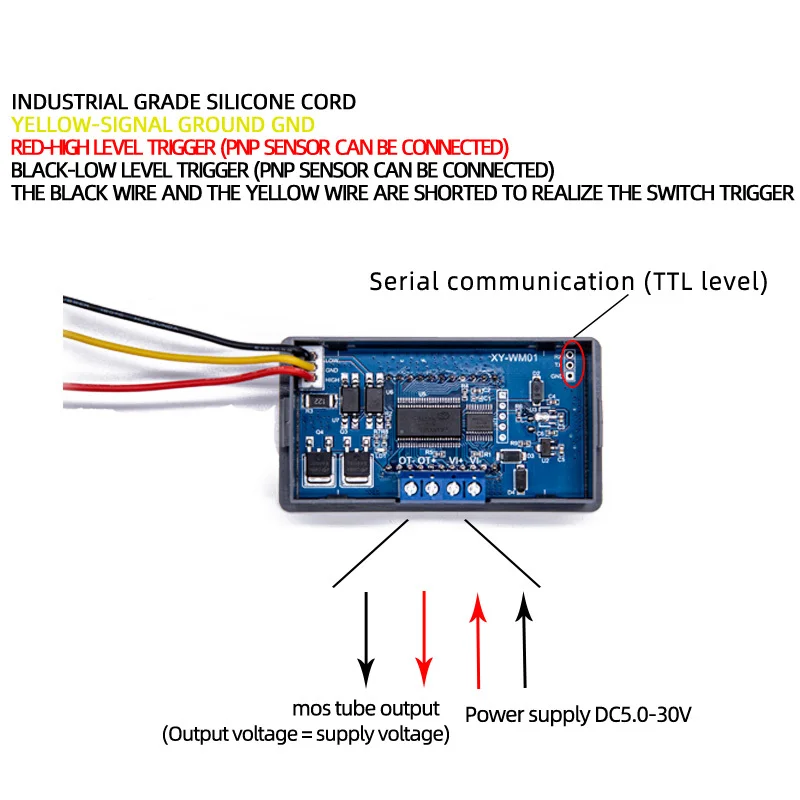

2. Пусковое устройство источника сигнала: высокий уровень (3,0 V ~ 24,0 V), низкий уровень (0,0 V ~ 0,2 V), переключатель сигнала.
3. Выходная нагрузка Maxmum: DC 30V 5A.
4. Статический ток: 15 мА Рабочий ток: 50 мА.

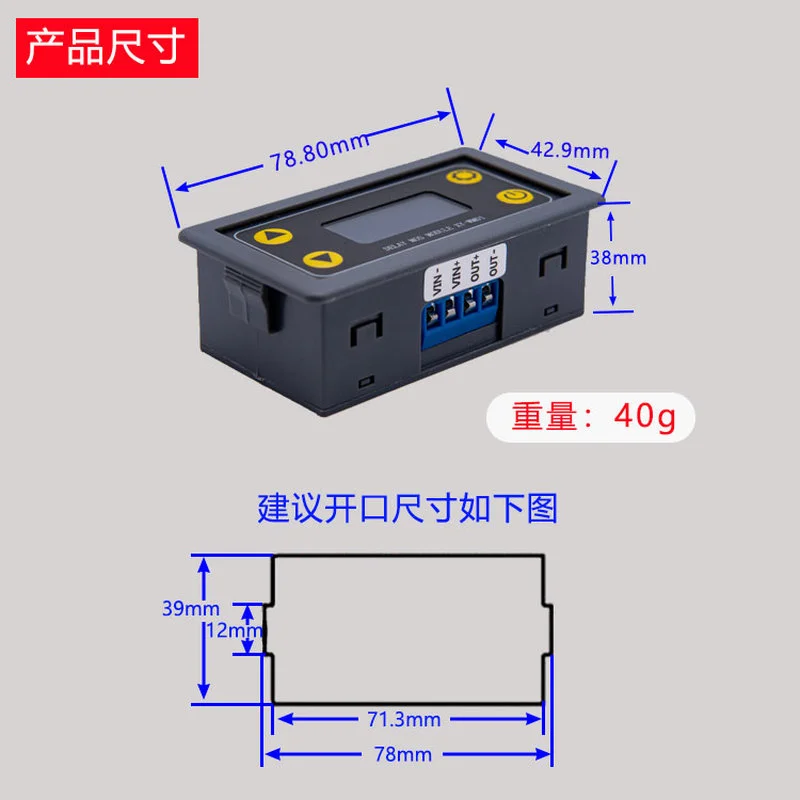

5. Услуги жизни: включение/выключение бесконечное число раз; Рабочая температура: от-40 до 85 °C; Размер: 8,0*3,8*1,9 см.
6. Оптопара изоляции, сильная способность анти-помех, промышленного класса печатной платы, после набора питания параметры памяти навсегда

Диапазон времени:
0,01 сек ~ 9999 мин
Как выбрать диапазон времени:
В интерфейсе изменения параметров OP/CL нажмите кнопку паузы в ближайшее время, чтобы выбрать диапазон синхронизации.
Диапазон синхронизации XXXX: 1 сек ~ 9999сек
XX X.X диапазон синхронизации: 0.1sec ~ 999.9sec
XX.XX диапазон синхронизации: 0.01sec ~ 99.99sec
X.X.X.X диапазон синхронизации: 1 мин ~ 999,9 мин
Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до десяти знака после запятой. 003,2 ЖК-дисплея
Описание параметра: on-time, CL off time, LOP cycle times (1 - 9999 раз, "----" представляет бесконечное количество циклов)
Параметры:

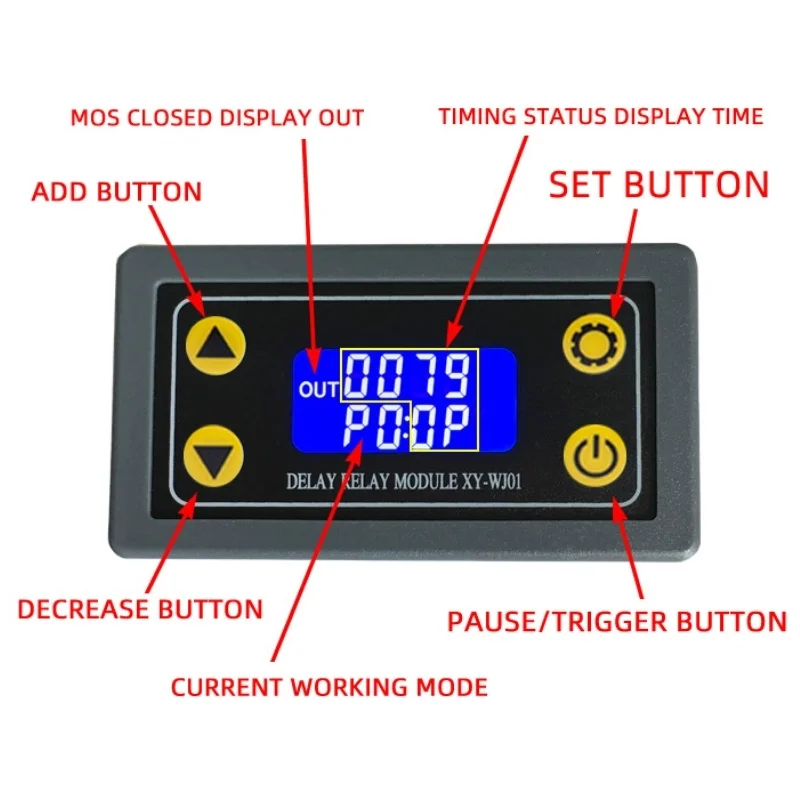

A) нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;
B) Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;
В) нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.
D) в интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить Параметры системы, которые будут изменены, и нажмите/удерживайте нажатой клавишу UP/DOWN для изменения. (Примечание: набор коротких нажатий в режиме P0 ~ P3/ P8/P9 недопустим);
E) в интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1s/0,1 s/0,01 s/1min);
F) после установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохранить настройки параметров и выйти из интерфейса настройки

1. Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

Дополнительные Особенности:
A) Низкое энергопотребление: в рабочем Интерфейсе (только режим P0 ~ P7), удерживая кнопку паузы в течение длительного времени, функция низкой мощности запускается или закрывается (L-P выбирает для запуска функции спящего режима, пять минут или около того, без работы, автоматическая подсветка ЖК-дисплея, нормальная работа системы, Любой ключ для пробуждения; Выключает функцию спячки);
B) Просмотр параметров: в рабочем интерфейсе нажмите клавишу SET, чтобы отобразить текущее значение параметров системы, не влияя на нормальную работу системы;
C) переключение содержимого дисплея: в режиме P4 ~ P7, переключение содержимого дисплея (время работы/номер цикла), мгновенное нажатие кнопки вниз;
