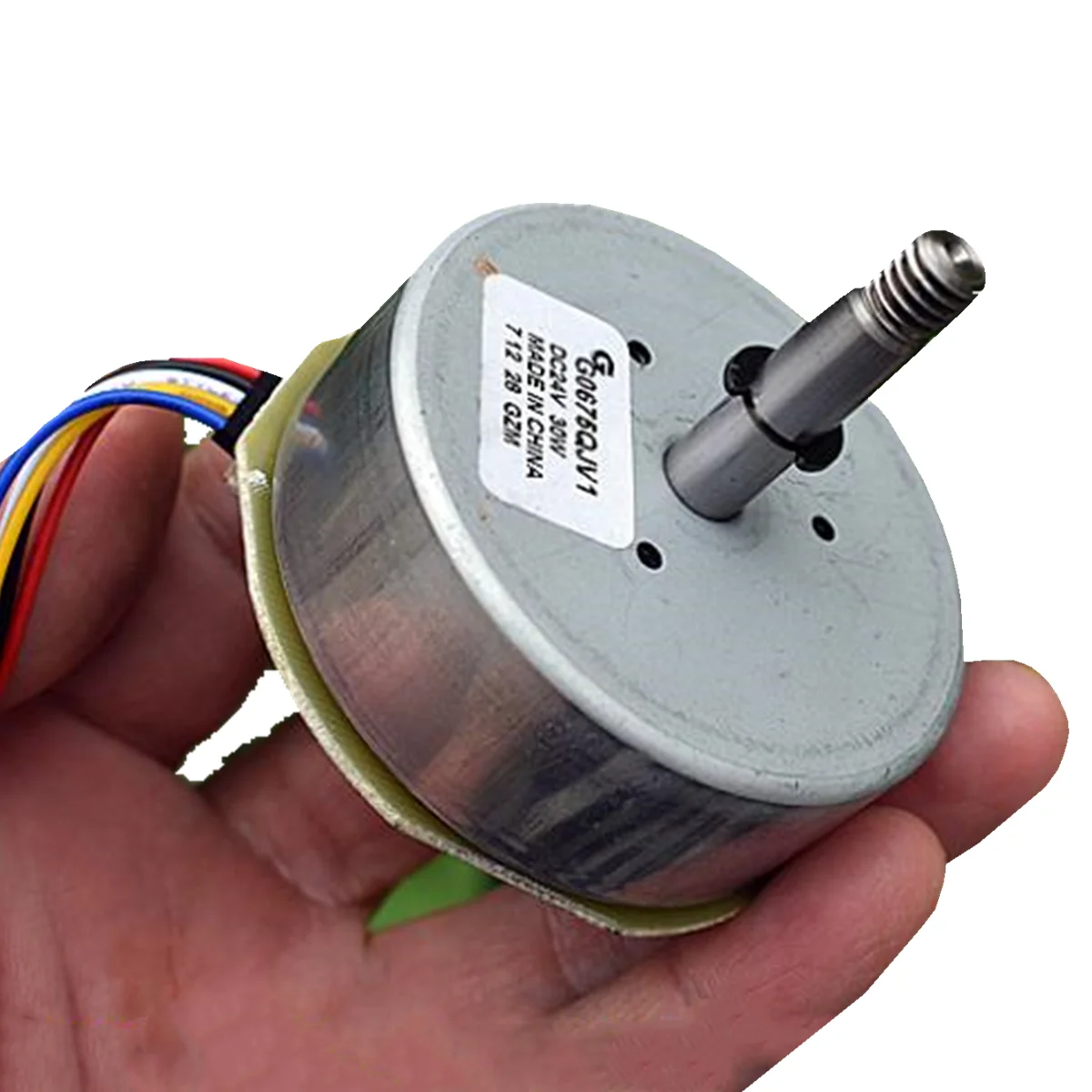

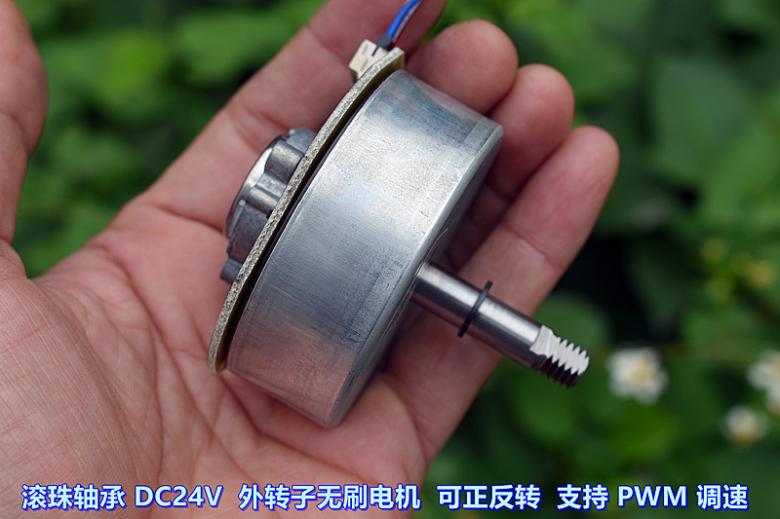

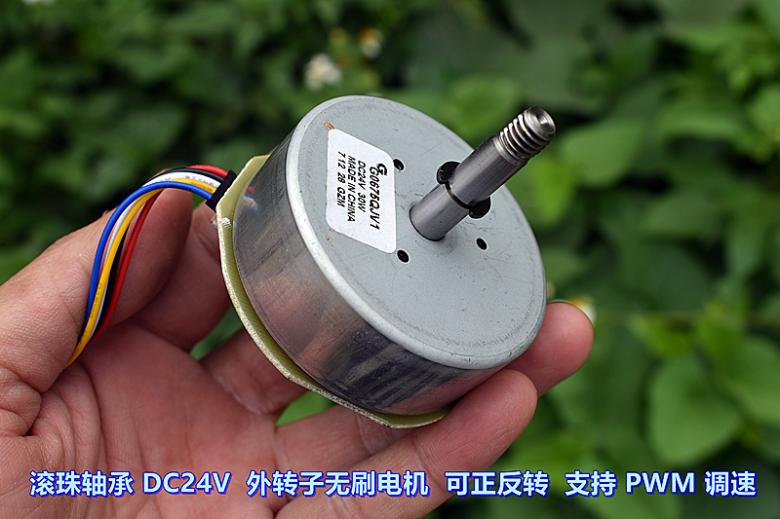

Шарикоподшипник 24 В постоянного тока 2300 об/мин внешний бесщеточный двигатель

Шарикоподшипник 24 В постоянного тока 2300 об/мин внешний бесщеточный двигатель

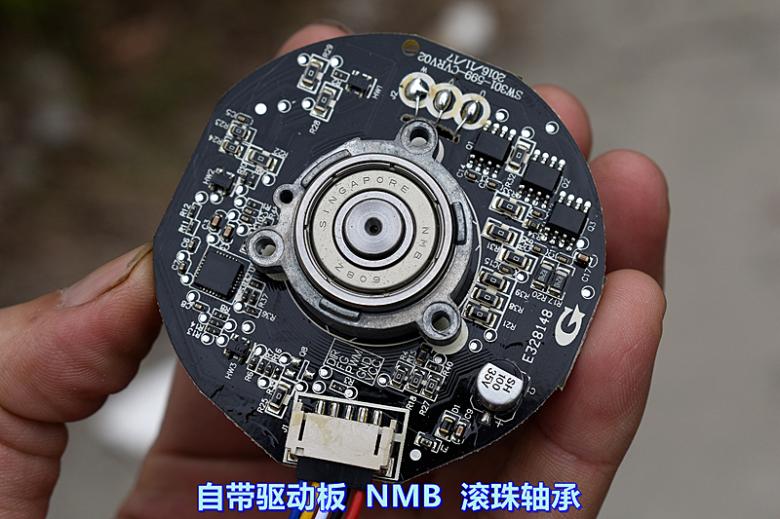

Совершенно новый безщеточный мотор для внешнего ротора,

DC24V2300 об/мин, тихий и высокий крутящий момент,

Поддерживает регулировку скорости входного сигнала PWM,

Вы также можете подключить сигнальную линию PWM к положительному полюсу параллельно,

Используется только один набор источника питания постоянного тока,

Двигатель работает на самой высокой скорости,

Он также может быть положительным и отрицательным, новый оригинальный

Двигатель не подключен, и количество двигателей очень мало.

Специальная проводка не может быть настроена, ее можно использовать с проводом Dupont 5P (2,0 шаг),

Но линия Dupont не имеет ограничений,

Он может быть оснащен розетками спереди,

Обратная сторона также может быть оснащена гнездами,

Мы не можем использовать цвет провода для определения цели терминала.

Цель может быть определена только в заказе терминалов.

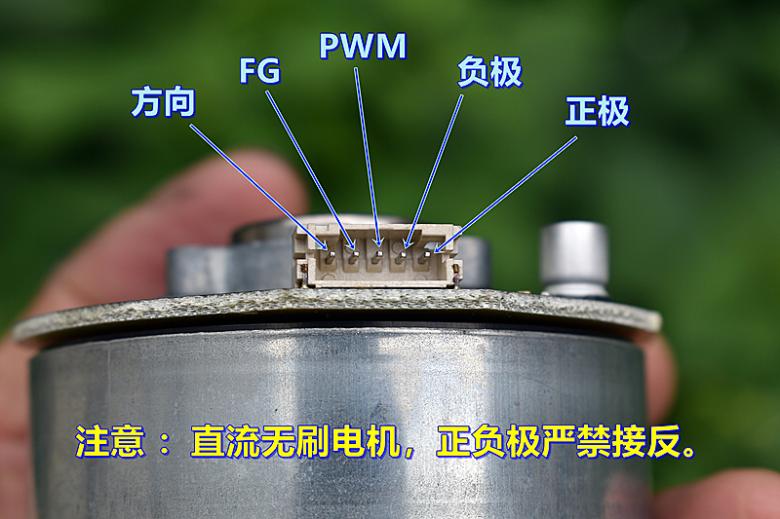

Как показано выше:

Первый штырь Справа: положительный Полюс источника питания

Второй штырь: отрицательный полюс источника питания

Третий штырь: PWM сигнал, подключенный к положительному полюсу для работы с максимальной скоростью.

Четвертый штырь: FG (оценен как сигнал отзывы), проводка не остается в воздухе.

Пятый штырь: направленная линия, CW при плавании и CCW при подключении к отрицательному полюсу.

Примечание: для платы привода бесщеточного двигателя постоянного тока строго запрещено неправильно подключать положительные и отрицательные полюсы. Если соединение перевернуто, плата привода будет сожжена.

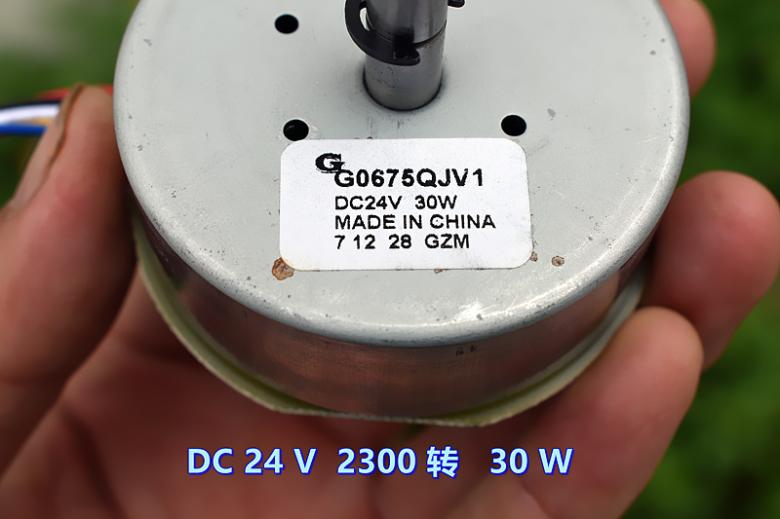

Вес двигателя: 272 грамма (с проволокой)

Существует два способа подключения этого двигателя:

1. Подключите провод PWM непосредственно к положительному полюсу, и двигатель будет работать с самой высокой скоростью.

Пятый штифт-это линия направления. Когда двигатель приостановлен и не подключен, направление вращения двигателя CW.

Если он подключен к отрицательному полюсу, направление вращения двигателя-CCW.

2. Подключите первый штырь к положительному полюсу, второй штырь к отрицательному полюсу и третий штырь для ввода PWM сигнала,

Отрицательный полюс сигнальной линии PWM также должен быть подключен к отрицательному полюсу источника питания.

Таким образом, рабочий цикл можно регулировать для регулировки скорости.

Следующие измерения скорости и тока двигателей с различными циклами работы (30%-99%):

30% 670 об/мин 0,06 А

40% 913 перевод 0,07 A

50% 1160 об/мин 0,07 А

60% 1390 об/мин 0,08 A

70% 1620 перевод 0,09 A

80% 1840 об/мин 0,1 A

90% 2060 0,11 передачи A

99% 2320 передача 0,12 A

Внутренние бесщеточные двигатели, с точки зрения качества, действительно все еще немного отличаются от бесщеточных двигателей Nidec, но цена также намного более доступная. Если вам нужно отправить провод, пожалуйста, обратите внимание при съемке, мы вышлем 5P линию DuPont в прошлом, но из-за отсутствия ограничений, линия DuPont может быть оснащена розетками с обеих сторон, поэтому, пожалуйста, покупатели должны тщательно рассмотреть использование линии, Особенно положительные и отрицательные соединения, а затем включение, бесщеточный двигатель постоянного тока, положительное и отрицательное неправильное соединение полюса, чтобы убить плату драйвера.
