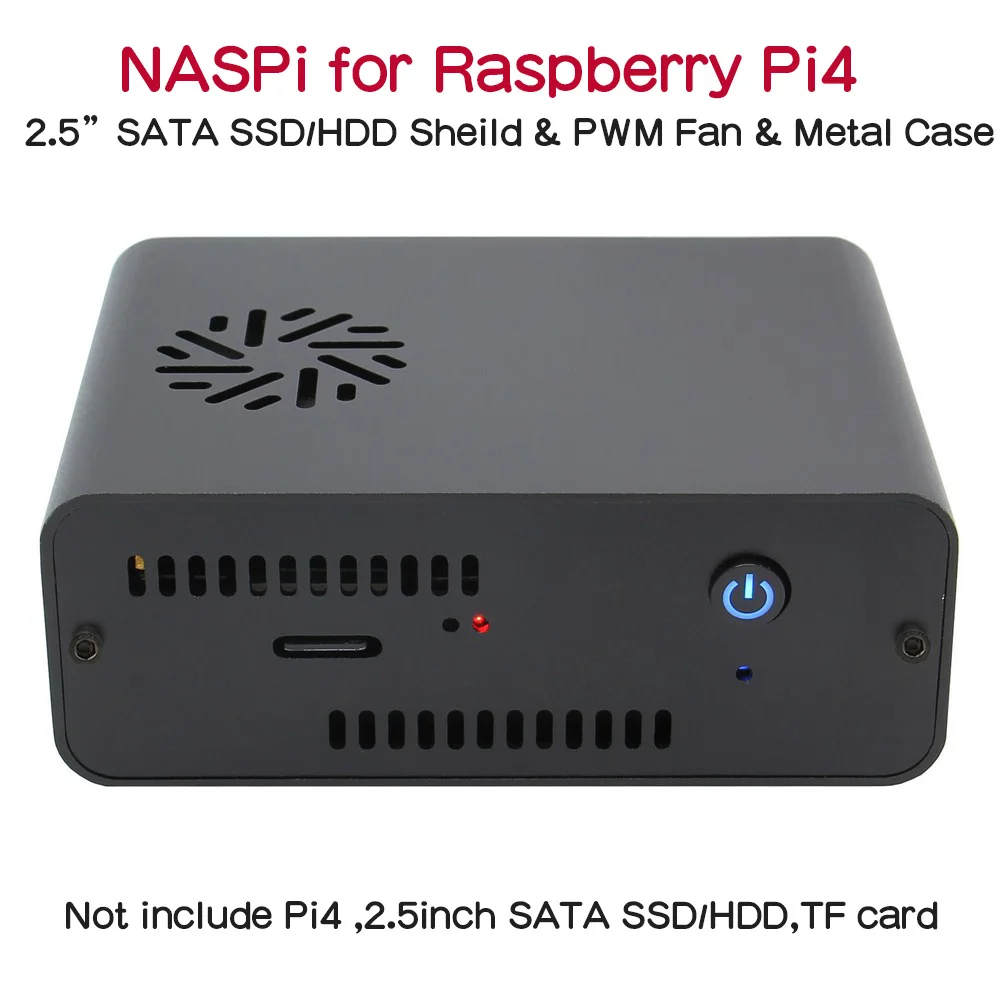

Raspberry Pi 4 Model B NASPi 2 5 дюйма SATA HDD/плата SSD/Shield & металлический чехол с функцией

Raspberry Pi 4 Model B NASPi 2 5 дюйма SATA HDD/плата SSD/Shield & металлический чехол с функцией

28 апреля 2022, NASPi обновлен до NASPi V2.0.

Примечание: Из-за разного времени прибытия товаров на каждой платформе, пожалуйста, обратитесь к информации о платформе для приобретенной версии.

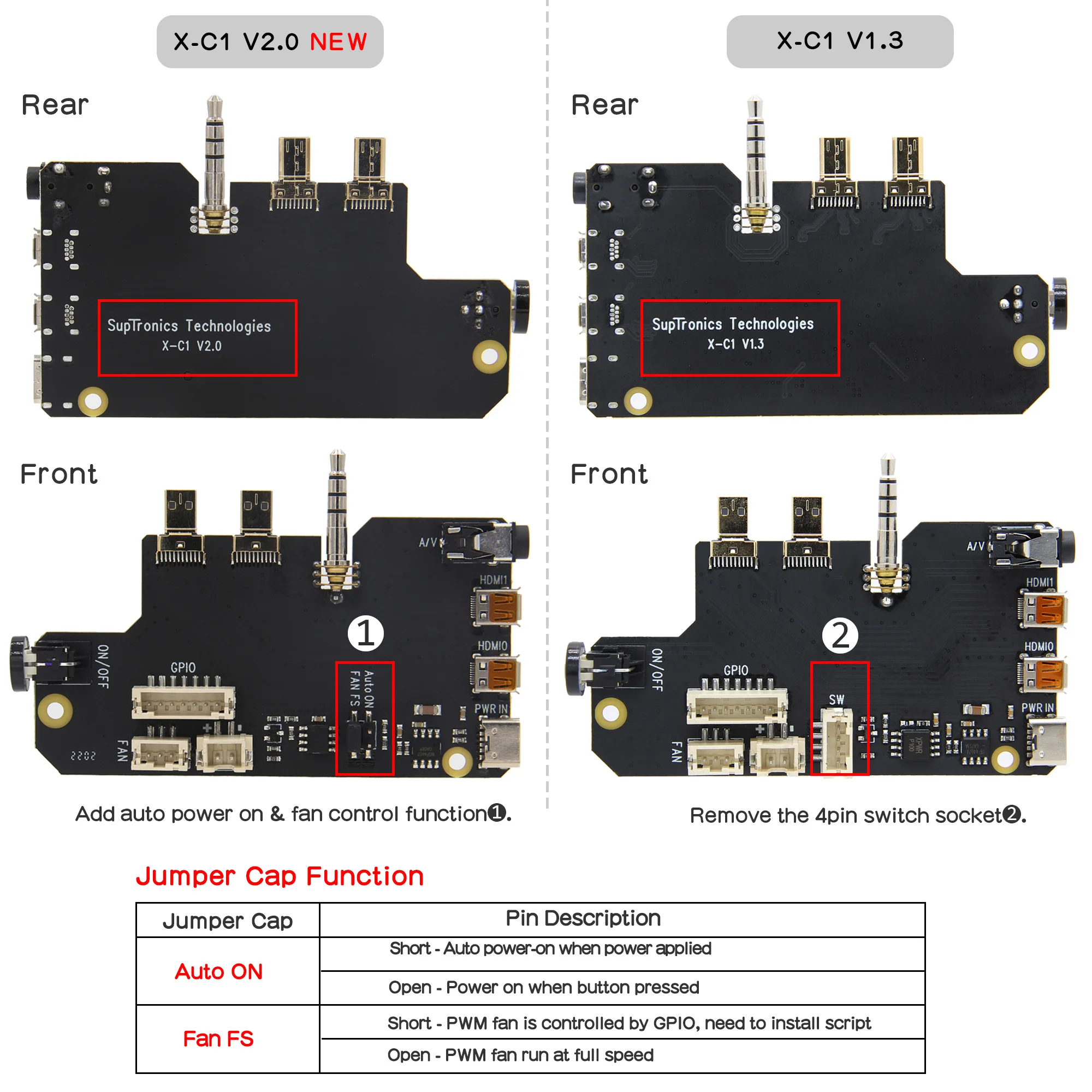

• ДобавитьАвтоматическое включение питанияФункция

• Добавьте FAN FS jumper для управления PWM fan; Потому что мы обнаружили, что есть некоторые новички, которые не знают, как установить сценарий, чтобы сделать PWM fan run, или скрипт установки не поддерживает 3 вечерние ОС, в это время вам просто нужно удалить джемпер FAN FS, Вентилятор PWM будет работать на полной скорости.

• Извлеките 4-контактный разъем для внешнего выключателя питания

Обзор

• NASPI представляет собой NUCstyle хранилище NAS решение исходя из последней Raspberry Pi 4. Он поддерживает 2,5 дюймов жесткого диска sata HDD/SSD. Все интерфейсы Raspberry Pi 4 настроены на заднюю часть через адаптерную плату XC1, встроены в функцию безопасного отключения программного обеспечения, использование PWM вентилятора может динамически регулировать скорость вентилятора в соответствии с температурой ЦП, корпус изготовлен из алюминиевого сплава, метод обработки CNC, Анодирование поверхности обработки.

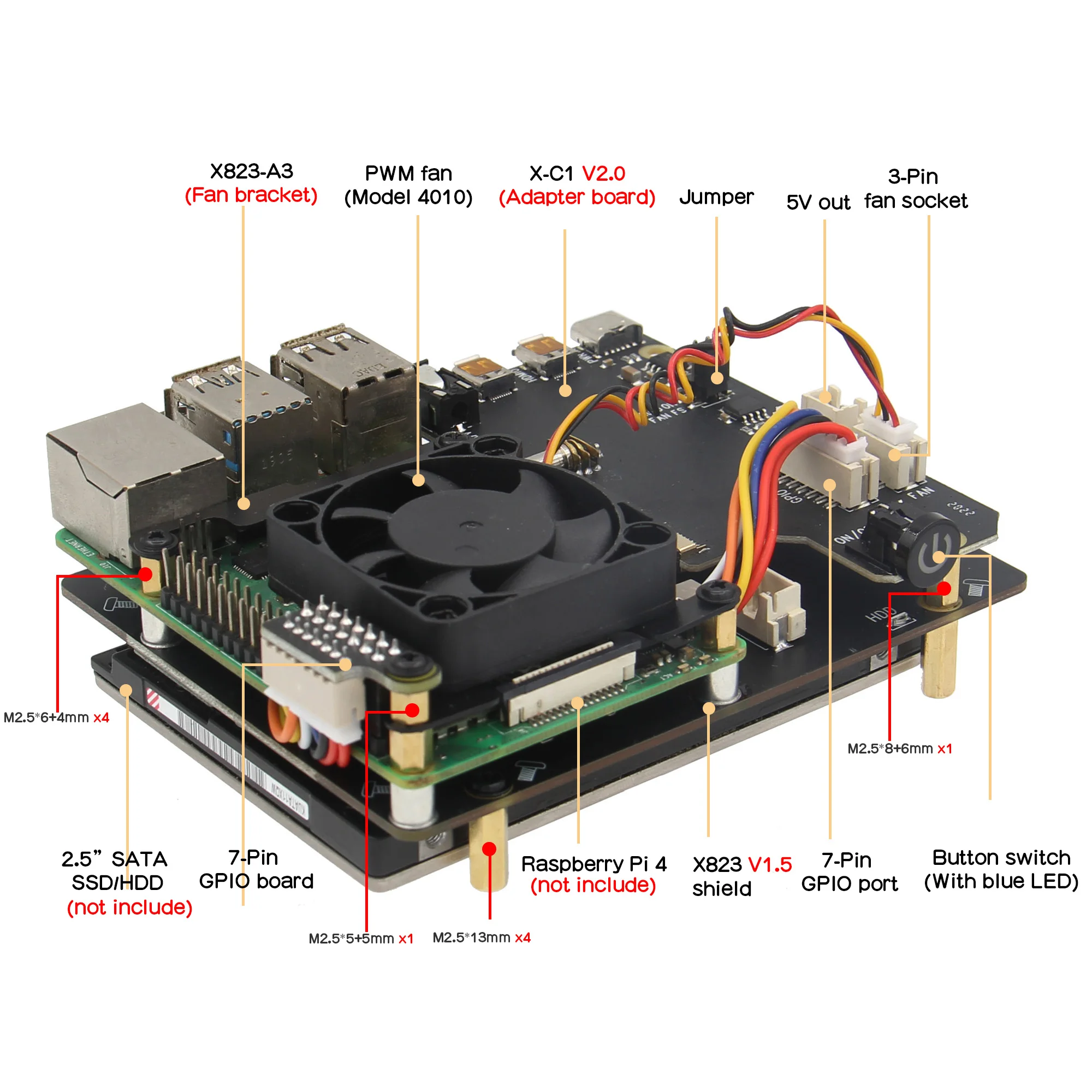

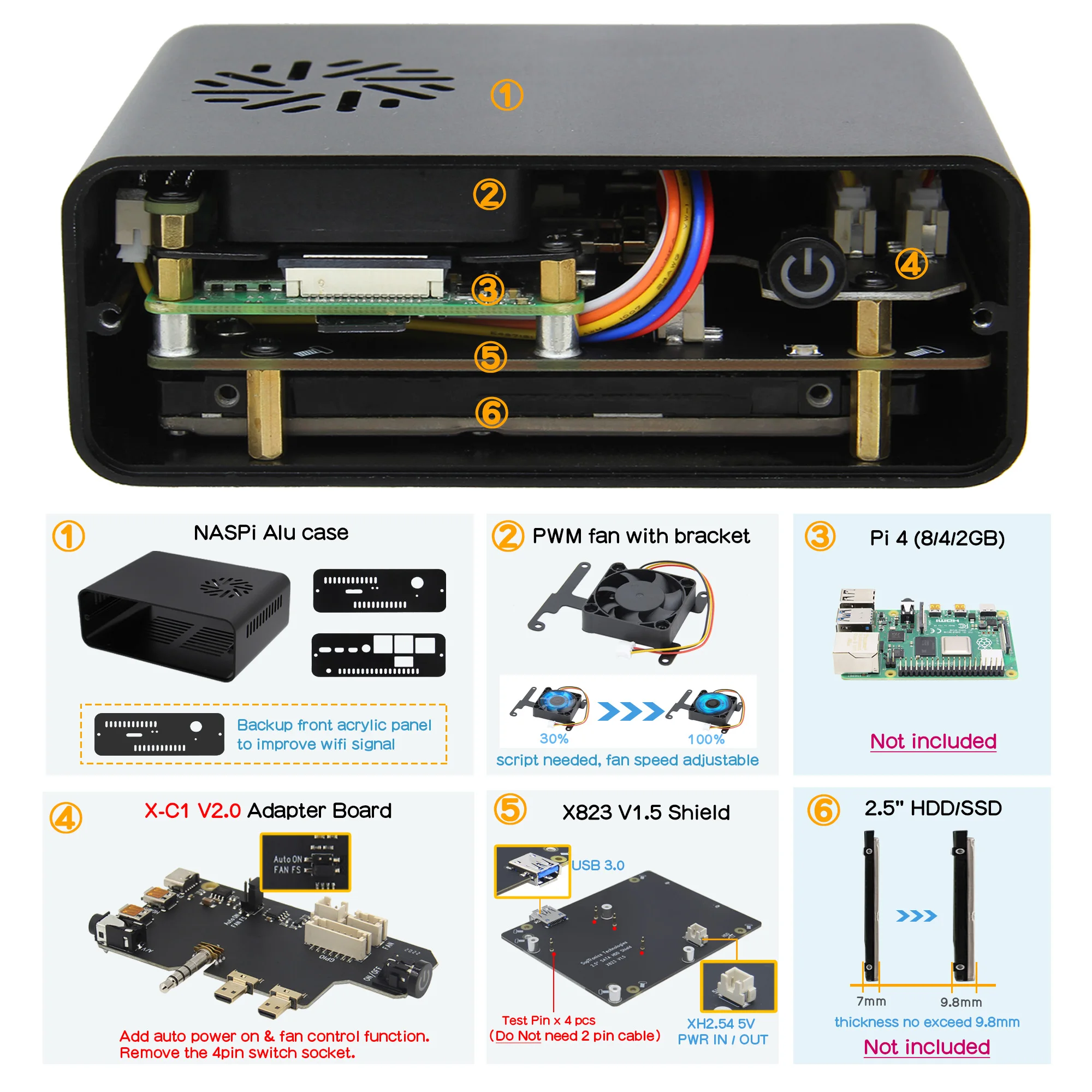

• NASPI принимает модульный дизайн, и NASPI состоит из трех частей: X823 щит для хранения,

• X-C1 плата адаптера, система рассеивания тепла (включая X823-A3 металлический кронштейн вентилятора и 4010 PWM вентилятор), и они будут упакованы в ALUcase, чтобы получить полный NASPi; x823 обеспечивает 2,5 дюймов HDD/SSD функция хранения (поддержка UASP);

• X-C1 обеспечивает управление питанием, адаптер интерфейса и безопасную функцию отключения

• Для системы рассеивания тепла мы выбрали Относительно простое и практичное решение для рассеивания тепла: индивидуальный металлический кронштейн и вентилятор PWM для его достижения. На самом деле, вы можете использовать P165-B, чтобы получить ту же функцию, но, возможно, P165-B будет иметь небольшое влияние на WIFI.


Источник питания

• Источник питания: 5Vdc +/-5% , ≥ 3A (через порт Type-C)

• Мы рекомендуем использовать официальный адаптер питания raspberry pi type c: //www.raspberrypi.org/products/type-c-power-supply/

Руководство пользователя://wiki.geekworm.com/NASPi

Особенности

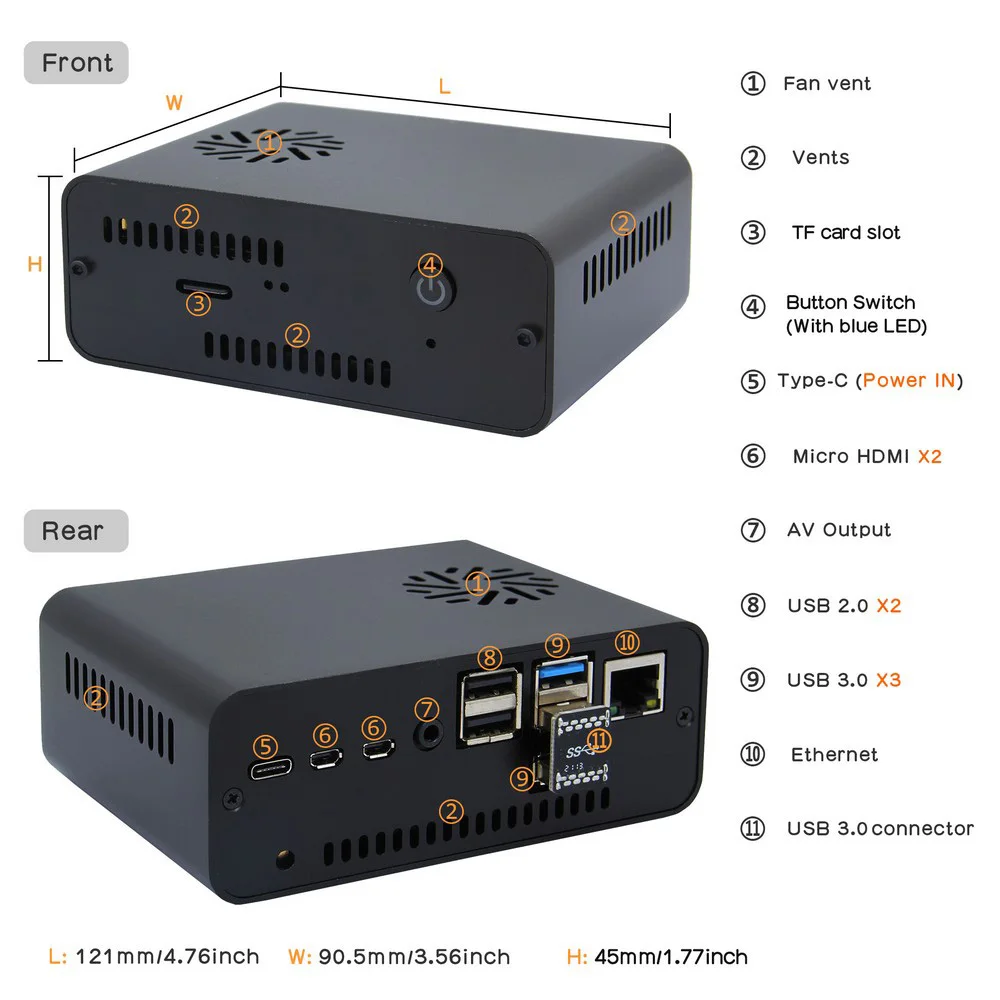

• Комплект-топ в стиле NUC, компактный дизайн

• Шасси из алюминиевого сплава

• Поддержка программного обеспечения безопасное отключение (эта функция от X-C1)

• С бесшумным вентилятором PWM скорость вентилятора будет автоматически регулироваться в соответствии с температурой ЦП, вы также можете изменить сценарий самостоятельно

• Бортовой Синяя кнопка выключателя света на X-C1 и X-C1 поддерживает внешние 4-контактный переключатель также

• Нажмите кнопку включения

• Нажмите кнопку переключения и удерживайте в течение 1-2 секунд для перезагрузки

• Нажмите кнопку переключения и удерживайте в течение 3 секунд для обеспечения безопасного отключения

• Нажмите кнопку переключения и удерживайте более 8 секунд для выключения


Вопросы и ответы

В1. Будет ли чехол Alu влиять на WIFI?

О: Как наш тест, 2,4G WIFI AP был использован. Но разные лица Raspberry Pi имеют различные степени WIFI помех. А также чехол из алюминиевого сплава в определенной степени будет мешать Wi-Fi pi 4. Поэтому настоятельно рекомендуется использовать Ethernet или 5G AP.

Q2: Какая толщина 2,5 "HDD/SSD, который может быть размещены?

A: толщина 2,5 "HDD/SSD на рынке, как правило, 7 мм, 9,5 мм, 12,5 и 15 мм, вы можете выбрать только 7 мм или 9,5 мм толщина HDD/SSD, NASPi не совместим с 12,5 мм и 15 мм толщина 2,5" HDD/SSD. Толщина 2,5 "HDD/SSD не должна превышать 9,8 мм. На самом деле, 2,5 "HDD/SSD на рынке являются только толщиной 7 мм.

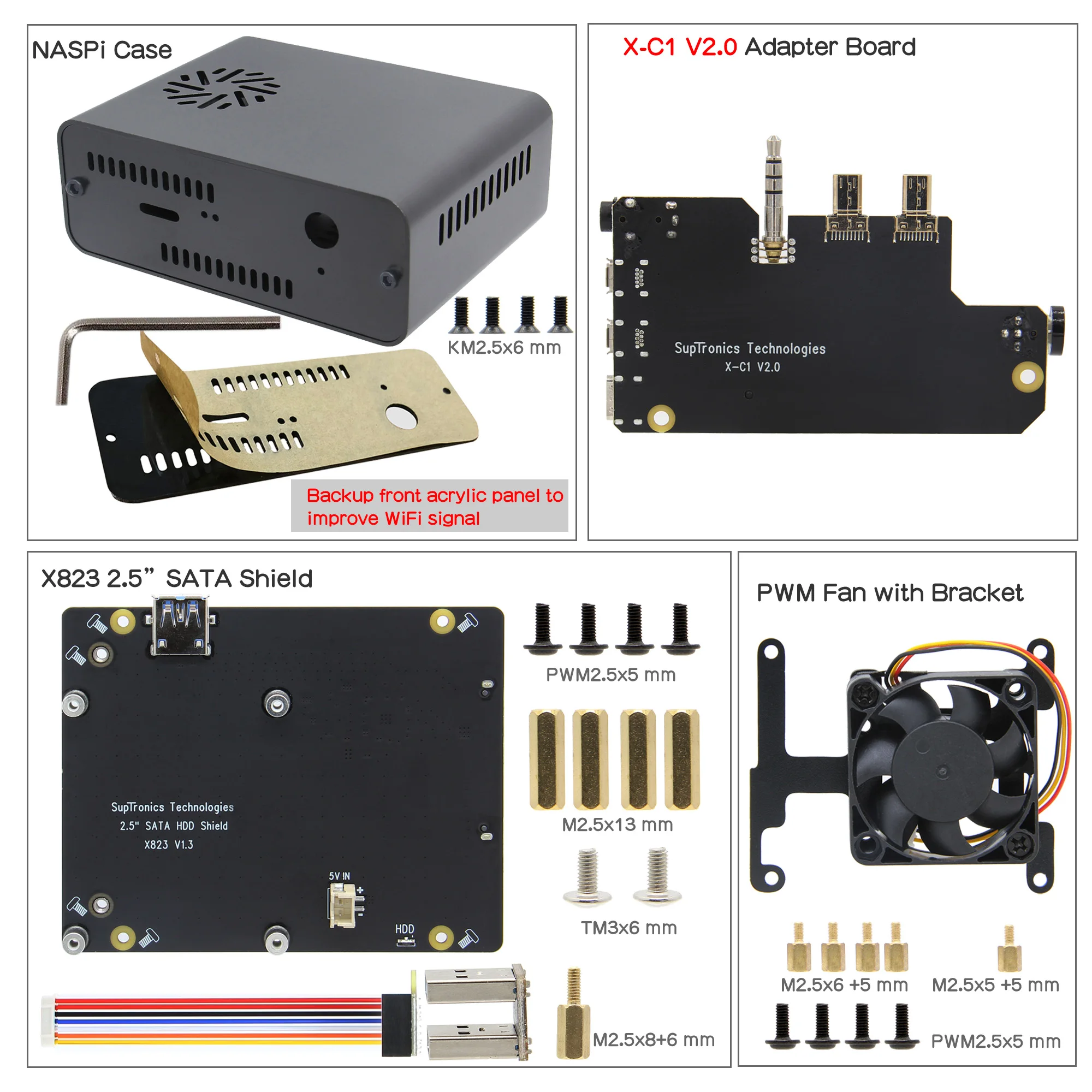

Упаковочный лист

• 1 x чехол NASPi alu

• 1 X X823 щит

• Плата адаптера X-C1-1 шт.

• Металлический кронштейн для X823-A3-1 шт.

• 1 вентилятор ШИМ

• Аксессуары для упаковки Scews
