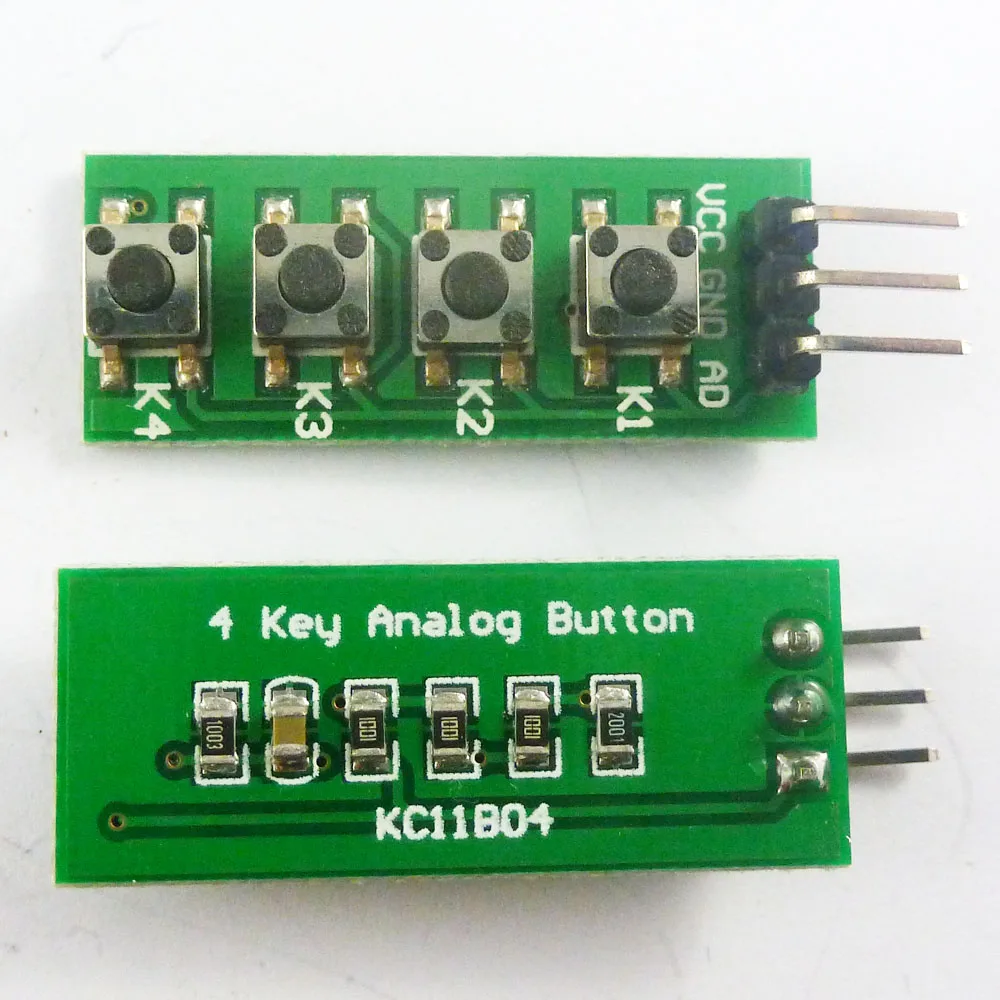

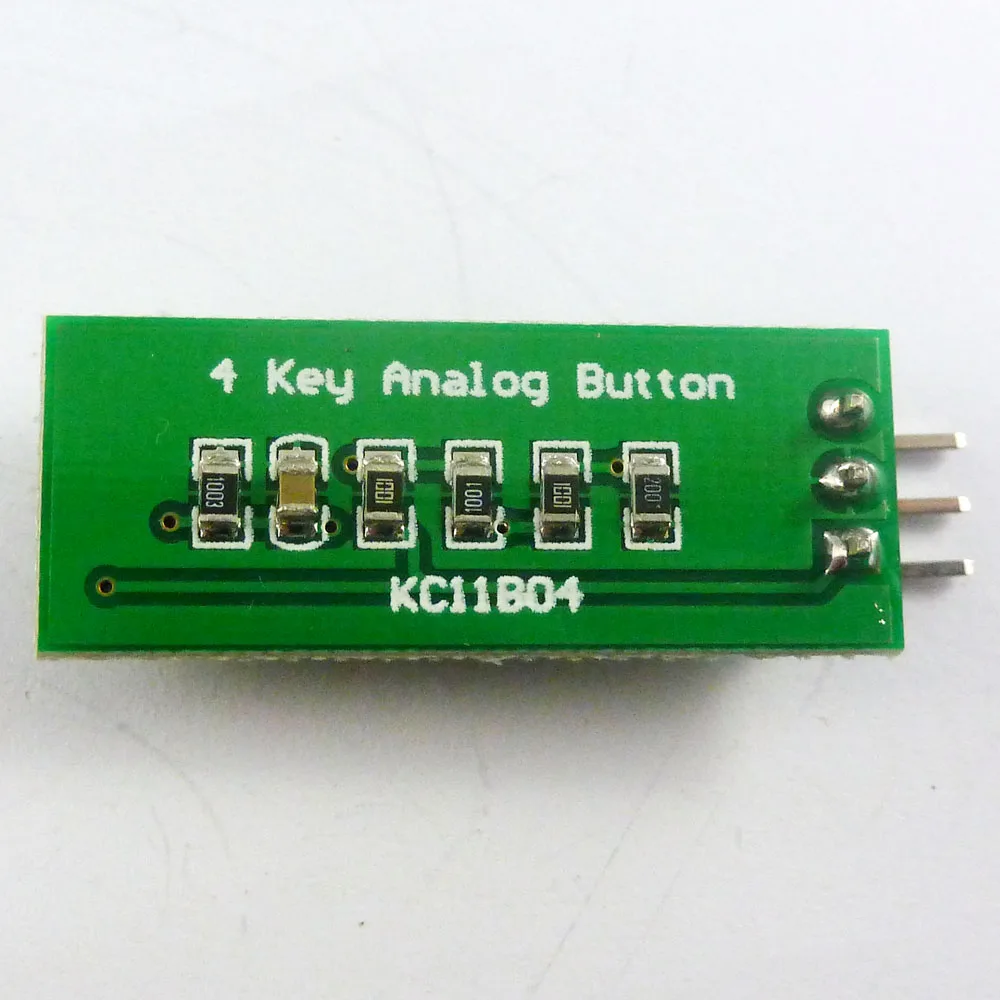

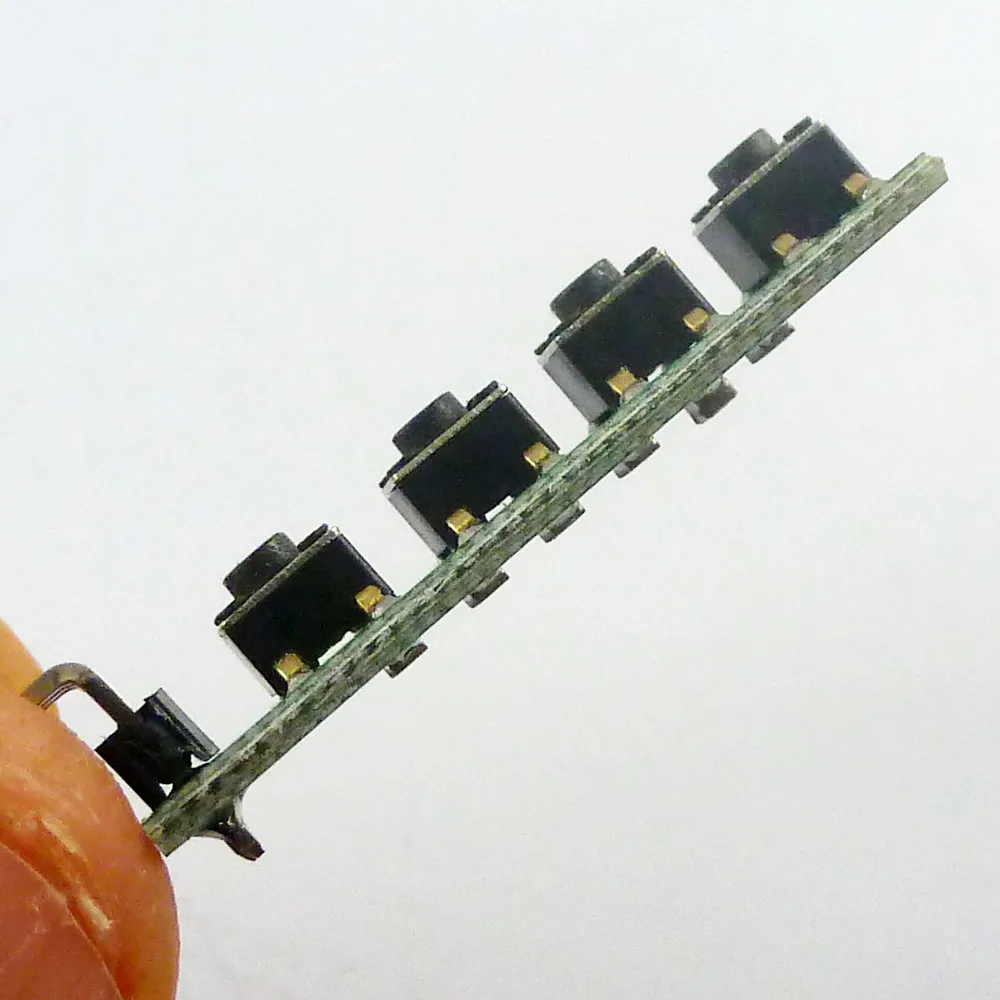

Kc11b04 5 шт. 3 В ~ в Ad 4 клавишная аналоговая Кнопка вывода для Arduino Nano Uno Raspberry Pi

---

Название продукта: Kc11b04 5 шт. 3v ~ 5В Ad 4-кнопочный аналоговые Выход кнопка для Arduino Nano Uno Raspberry Pi 3 макет Stm32 Starter Kit




Упаковочный лист:

5 p Cs 4 клавиши аналоговых кнопок ( С штыревым соединителем )

Описание:

1 Напряжение питания: 3-12 В
2 4 кнопки 1 аналоговый выход (AD Pin)
3 размера печатной платы: 30 мм x 13 мм
4 Вес: 1,9 г

Идеально подходит для подключения к Ardiuno UNO Mini Nano Mega2560 и т. Д., или другим MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD raspberry pi и т. д.)

Схемы схемы:

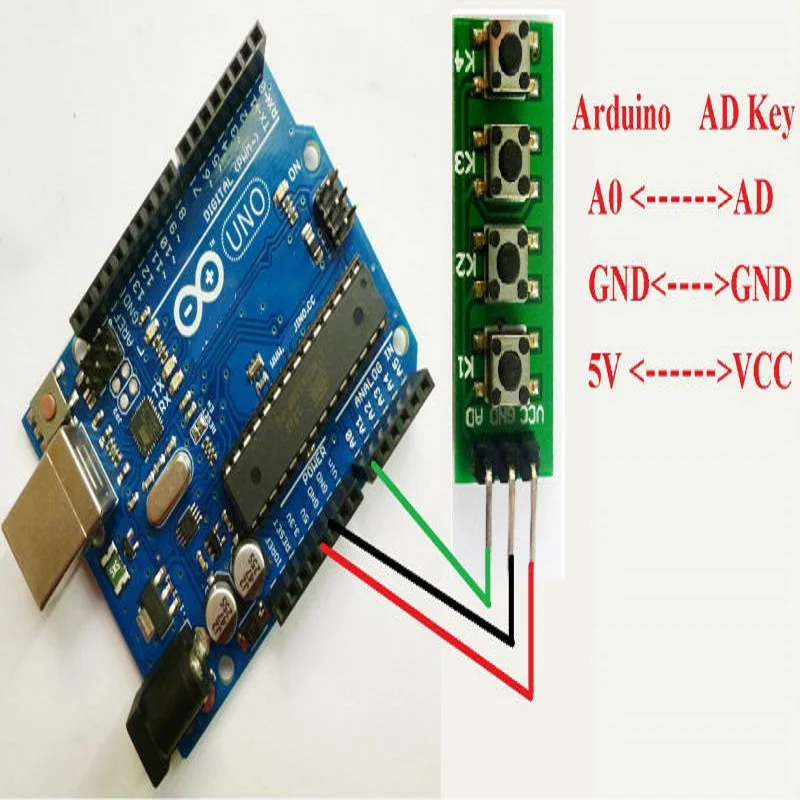

Соединение с Arduiuo UNO:

Код Arduiuo uno/mega2560
/Псевдо/

/*
Arduiuo_4 клавишные аналоговые кнопки

Этот пример кода находится в открытом домене.
*/

# Define key1ValueMin 96
# Define key1ValueMax 106
# Define key2ValueMin 144
# Define key2ValueMax 159
# Define key3ValueMin 193
# Define key3ValueMax 213
# Define key4ValueMin 242
# Define key4ValueMax 255


Int adPin = A0; /Выберите входной штырь для потенциометра
Int keyValue;
Int keyValue_r;
Int keyValue_rr;


/Сканирование ключей
Int key_scan(void)
{
Инт значение;
Ключ int;

AdValue = analogRead(adPin);/чтение ad Value

AdValue = adValue / 4;

If (adValue >= key1ValueMin & adValue <= key1ValueMax)/k1
{
Ключ = 1;
}
Если (adValue >= key2ValueMin & adValue <= key2ValueMax)/k2
{
Ключ = 2;
}
Если (adValue >= key3ValueMin & adValue <= key3ValueMax)/k3
{
Ключ = 3;
}
Если (значение> = key4ValueMin)/k4
{
Ключ = 4;
}
Else/недопустимое значение
{
Ключ = 0;
}

Ключ возврата;

}
Настройка пустоты () {

Серийный. Старт (9600);
}

Пустая петля () {

/Сохраните значение сканирования с тремя клавишами
KeyValue_rr = keyValue_r;
KeyValue_r = keyValue;
KeyValue = key_scan();

/Три отсканированных значения одинаковые, указывая, что ключ действителен
If (keyValue > 0 & keyValue = keyValue_r & keyValue_r = keyValue_rr)
{
Serial.print ("keyvalue =");
Serial.println(keyValue);
}

Задержка (100); /каждый интервал сканирования 100-200 мс

}

/Псевдо/
