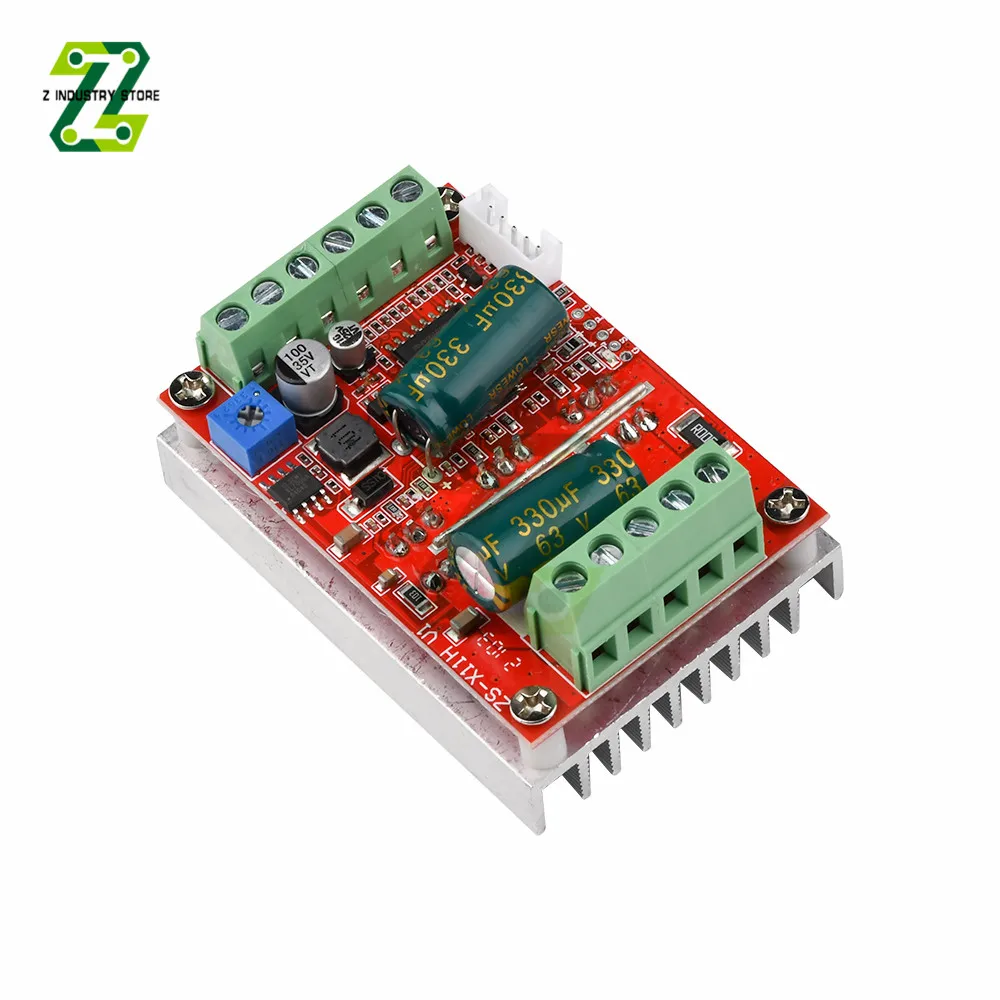

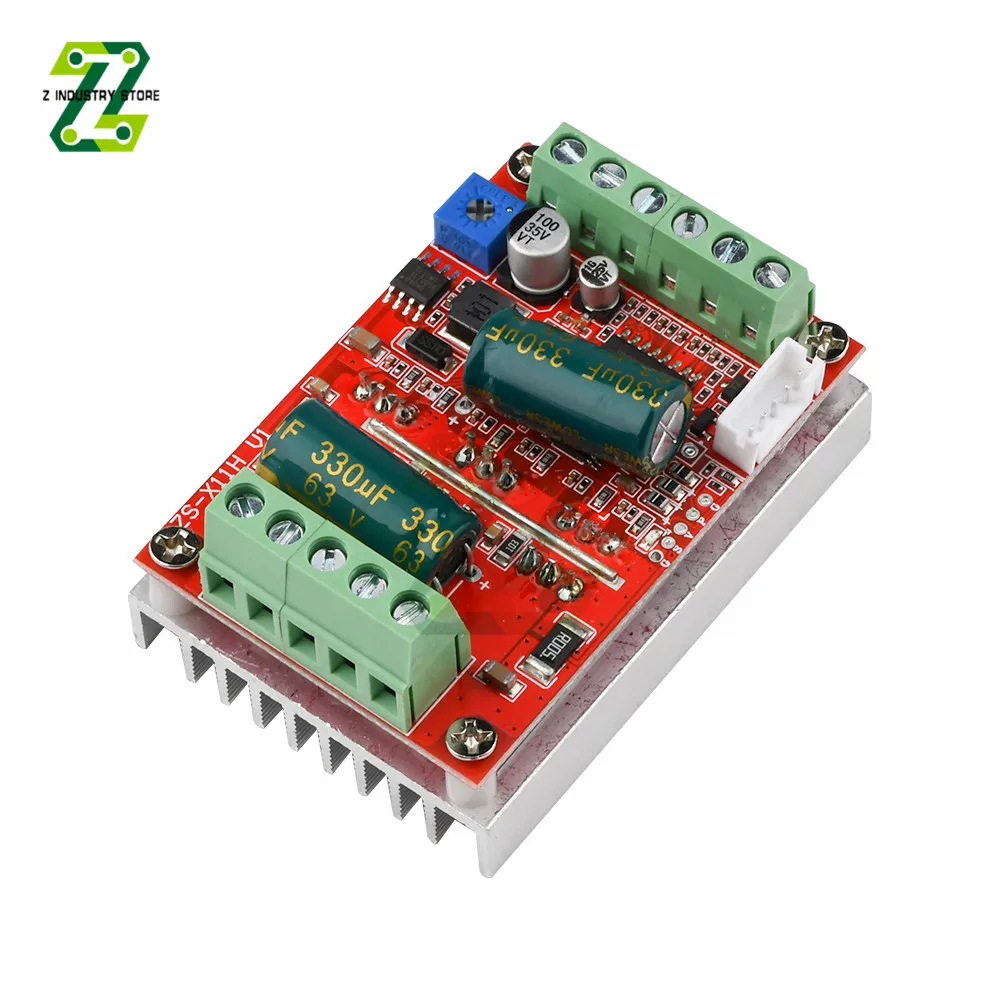

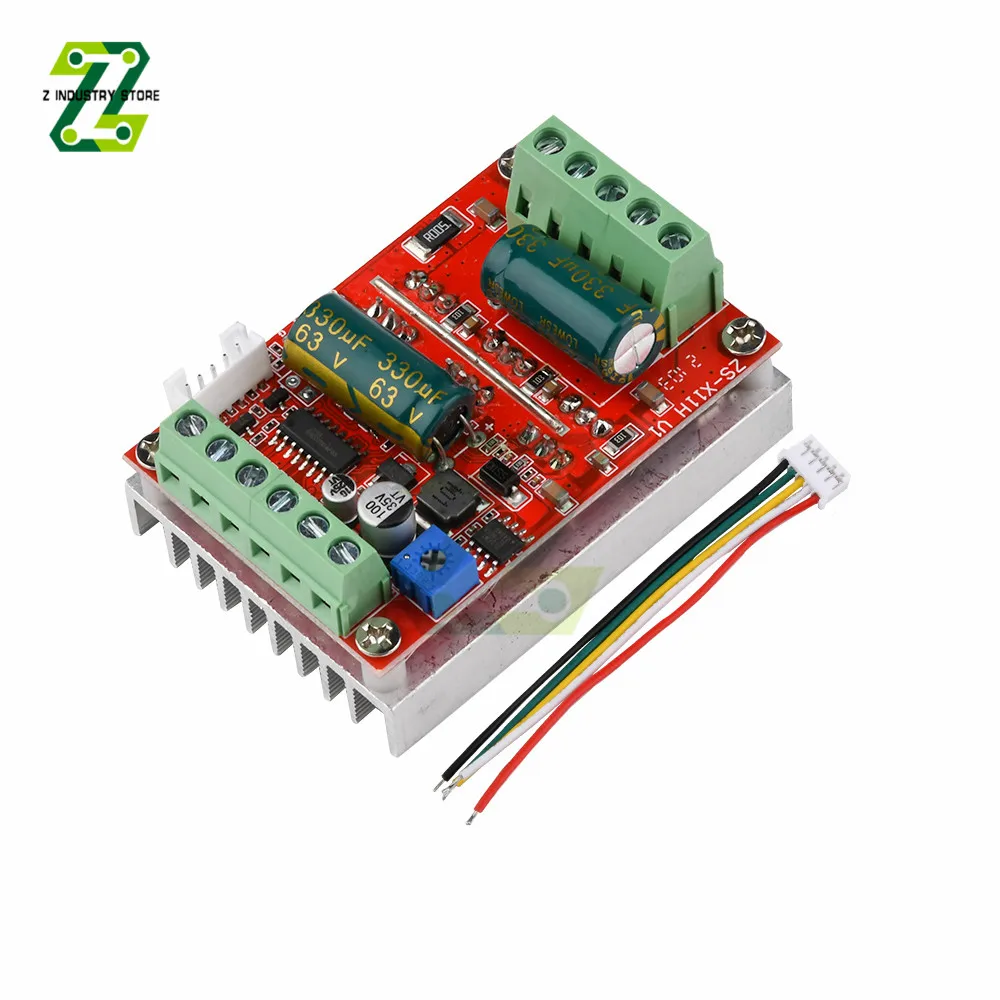

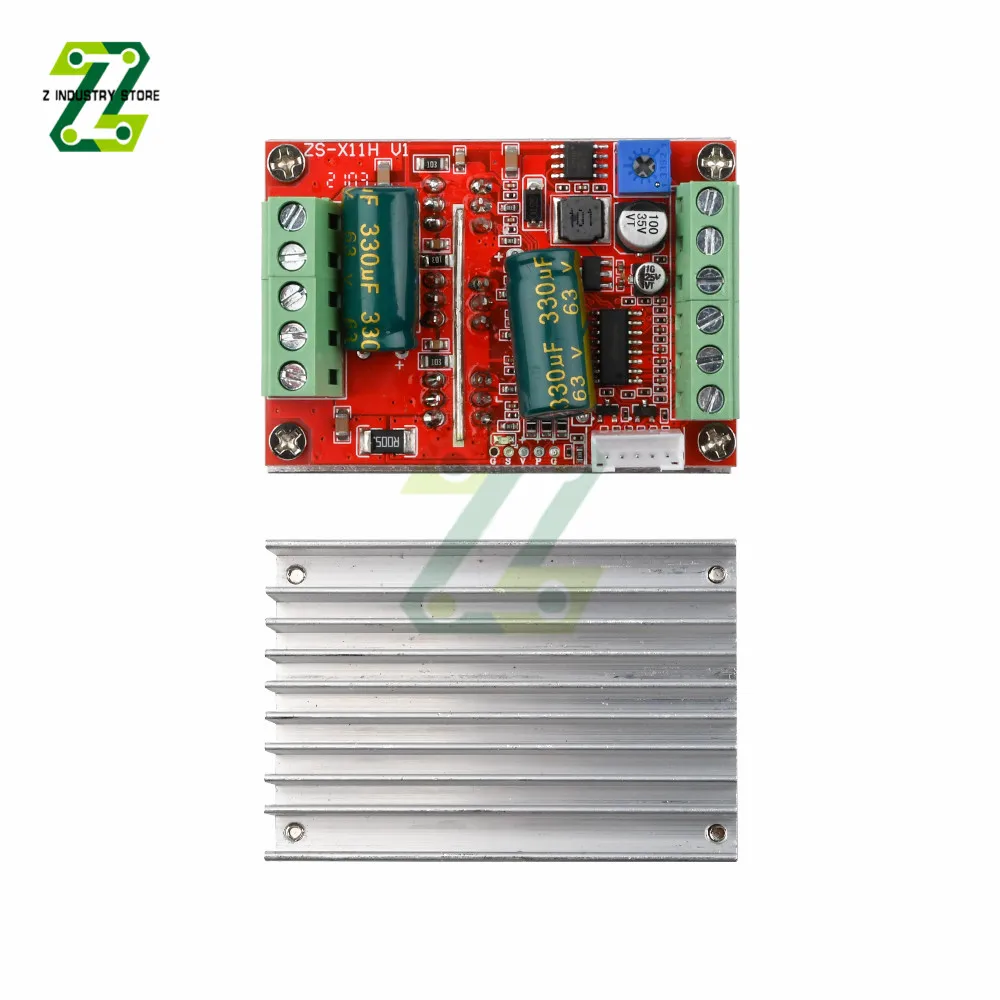

DC9-60V 400 Вт BLDC трехфазный DC бесщеточный мотор управления Лер ШИМ зал Мотор Управления драйвер платы мотор драйвер модуль

Этот привод представляет собой трехфазную бесщеточную контрольную панель постоянного тока, которая требует, чтобы Двигатель работал нормально

Этот драйвер подходит только для бесщеточного двигателя постоянного тока с электрическим углом 120 градусов. Новый модернизированный BLDC широкий напряжение 6-60V Высокая мощность 400W DC трехфазный бесщеточный мотор с контроллером зала.

Поддержка PLC 0-5V Аналоговый контроль количества

Поддержка ШИМ амплитуда 2,5-5V

Характеристики материнской платы:

Название продукта: 400 Вт бесщеточный двигатель постоянного тока с эффектом Холла

Рабочее напряжение: 6-60 в

Максимальный ток: Номинальное 16A и пиковое значение 20A

Максимальная мощность: 400 Вт

Защита от перегрузки по току: Да

Размер изделия: длина 63 мм * ширина 45 мм * Высота 31 мм

Вес: около 77 г

Меры предосторожности:

1. Нет предохранителя в цепи питания на материнской плате. Цзяньи добавил его сам. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате (даже несколько секунд при высоком токе)

2. Во время нормальной работы на выходе двигателя осуществляется Выборочная защита от перегрузки по току. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. Как только короткое замыкание, цепь может быть сожжена и трубка может лопнуть. Пожалуйста, проверьте устройство в первый раз. Пожалуйста, проверьте низкий ток и низкое напряжение. После ОК, подключитесь к высокому току и высокому напряжению. Так как это модуль голой платы, пожалуйста, обратите внимание на изоляцию головки проводки. Запрещено прикасаться к частям на плате при сильном напряжении.

3. Не подключайте двигатель, который, очевидно, несовместим с напряжением, током или мощностью модуля привода, или двигатель очень отличается, чтобы избежать необъяснимых «бессенсационных» повреждений

Описание входного сигнала:

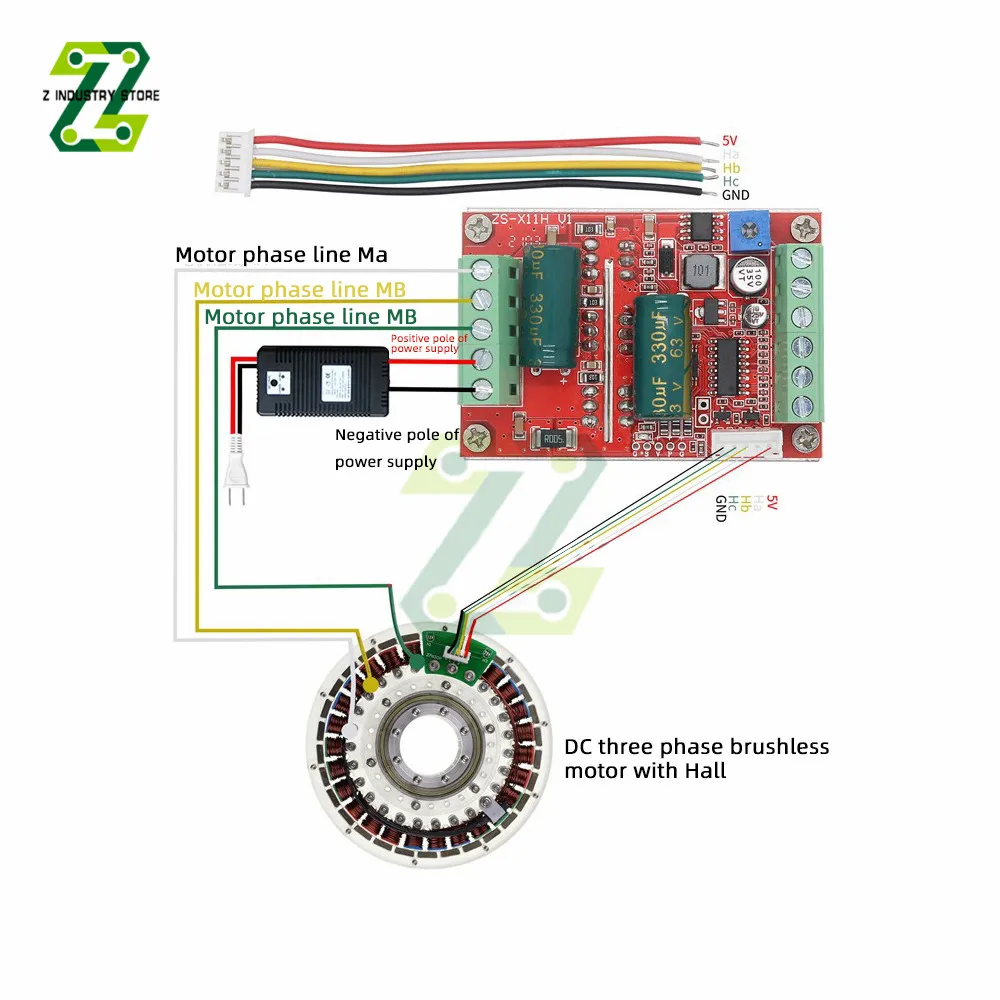

1. Когда PWM сигнал является входом от 2 портов материнской платы P G (Встроенный потенциометр на плате регулируется до минимального, И коротким рукавом интерфейс на плате-это короткое замыкание в одно и то же время, посмотрите, Диаграмма выше) Амплитуда 2,5-5V, частоты 50 Гц-20 кГц.

2. Когда внешний аналоговый вход 0-5 В, вход от 2 терминальных портов основной платы (потенциометр на плате регулируется до минимального, проводка показана пунктирной линией на рисунке выше)

3. Когда внешний потенциометр используется для регулировки скорости, подключите его к 3 клеммным портам основной платы (потенциометр на плате регулируется до минимального значения, И проводка указана потенциометром на картинке)

4. Вперед, назад и стоп заземлены через переключатель (0 потенциал). Низкий уровень действителен, или внешний MCU может дать сигнал низкого уровня. Тормоз подключается к высокому уровню 5 в с помощью переключателя. Передний ряд проводных терминалов-все сигналы слабого тока, непосредственно входящие в MCU master control, и не могут быть тронуты или подвержены высокому напряжению и сильному току.

Описание интерфейса:

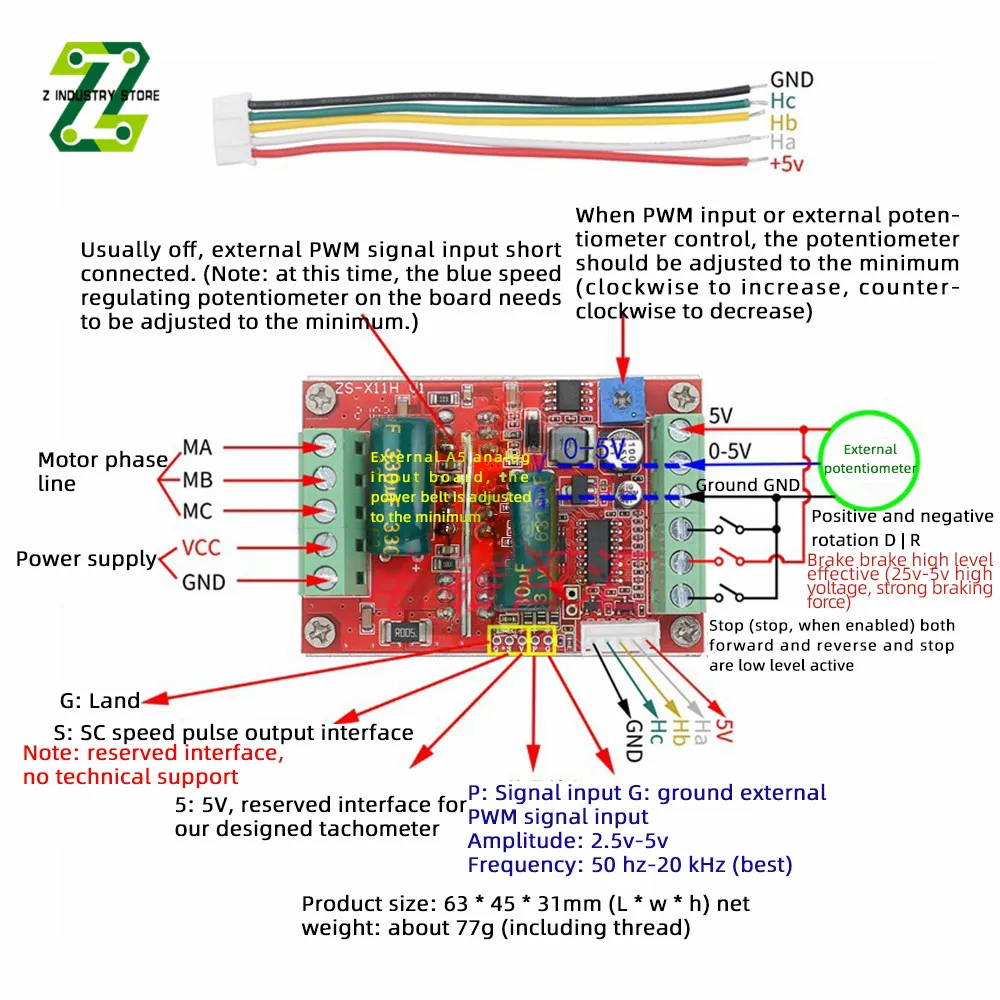

1. MA MB MC выход линии фазы подключен к двигателю

2. 5 В GND Материнская плата поставляется с блоком питания 5 В (питание может поставляться извне, и ток не превышает 50 мА)

3. VCC GND основной источник питания (внешний источник питания постоянного тока)

4. Выход импульсного сигнала скорости SC (только интерфейс защищены, техническая поддержка отсутствует)

5DIR контроль направления положительного и отрицательного интерфейса управления (низкий уровень является эффективным и может быть подключен к земле с внешним переключателем)

6 остановок Стоп управления интерфейсом (активный низкий уровень, внешний переключатель на землю может быть подключен)

7 интерфейс управления тормозом (высокий уровень эффективен, внешний переключатель 5 В может быть подключен)

8. Контроль скорости входного сигнала (Встроенный потенциометр управления скоростью также может быть подключен к аналоговому количеству 0-5 в PWM с двойным входным сигналом контроля скорости)

9.Ha Hb Hc + 5 В GND зал сигнала питания входной интерфейс, как правило, двигатель с Холлом имеет 5 соответствующих проводов

Технология SMD, стабильная производительность после обновления, с передним и обратным вращением, функцией остановки и тормоза

После получения платы драйвера проверьте, может ли интерфейс соответствовать вашему бесщеточному моторному интерфейсу.

1. Как правило, есть 5 кабелей Холла или интерфейсов на бесщеточных двигателях. Два из них-силовые линии Холла и три-сигнальные линии холла. Следует отличить, особенно линии электропитания Холла (линии электропитания Холла обычно используют красные и черные провода). Или нет, я не знаю, как найти способ найти производителя двигателя.) Не совершайте ошибку. Три сигнальных провода Холла обычно отмечены abc, а также три порта ha, Hb, Hc и аналогичные символы на плате драйвера.

2. Есть три более толстые фазовые провода на двигателе. На приводной плате также есть трехфазные провода. Они отмечены MA MB MC и другими аналогичными символами, и они соединены соответственно. После подтверждения того, что они верны, основной источник питания может работать нормально после включения. (Если интерфейсы правильно отображены в соответствии с этикеткой, мощность не будет работать, и возможность того, что этикетка производителя не является стандартизированной или другие причины не исключены. Пожалуйста, отлаживайте в соответствии со следующими 3 неясными определениями интерфейса)

3. Если вы не знаете определения фазовой линии двигателя и линии холла, вы можете произвольно подключить трехфазные линии двигателя к интерфейсу фазовой линии привода, И в то же время Подключите три сигнальные линии Холла к интерфейсу Холла на приводной плате (Но две линии электропитания должны найти способ найти и подключить, помните!) затем, когда мощность включена в первый раз, отлаживайте с низким напряжением и низким током (если возможно, используйте постоянное напряжение источника питания для регулировки на ток 7-12 В 1-2A), Затем измените порядок трех проводов Холла случайным образом (измените любые два между тремя сигнальными проводами Холла двигателя и интерфейсом приводного холла, И проверяйте каждый раз после включения питания), до тех пор, пока он не сможет плавно вращаться после включения питания, это означает, что проводка правильная
