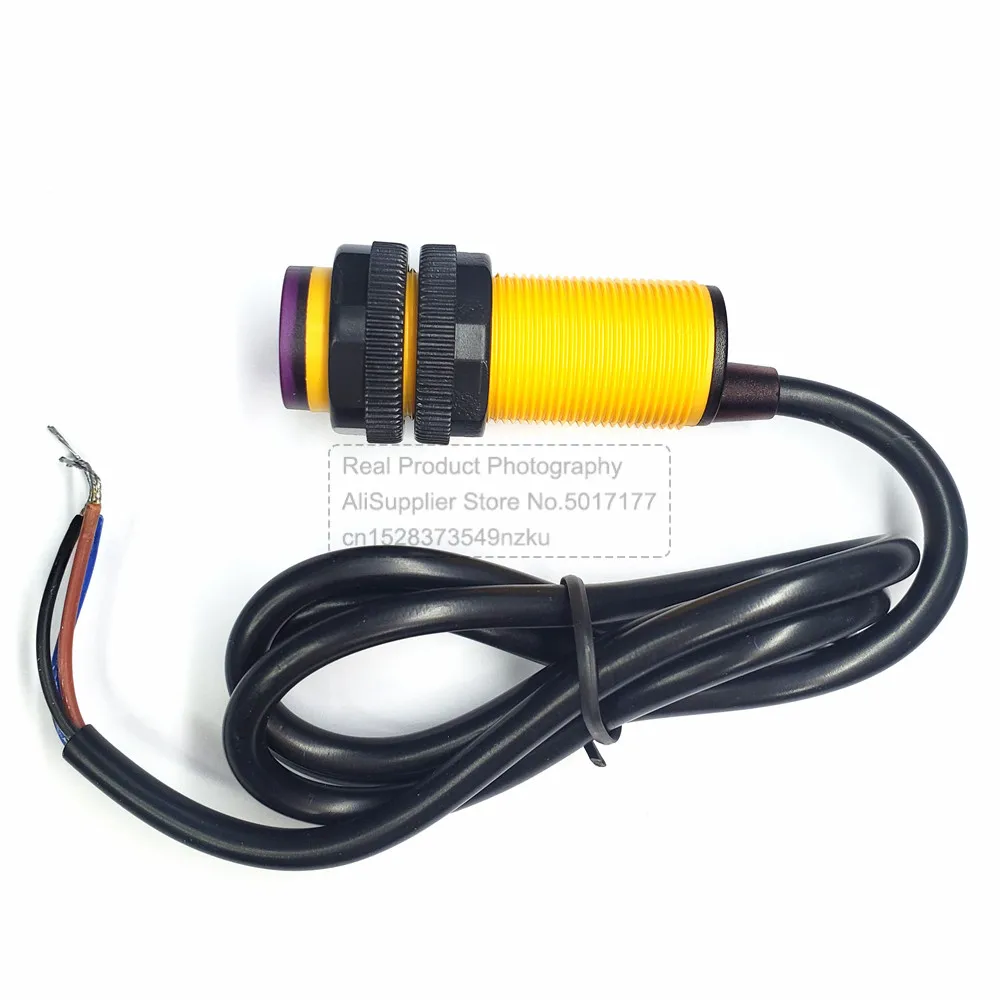

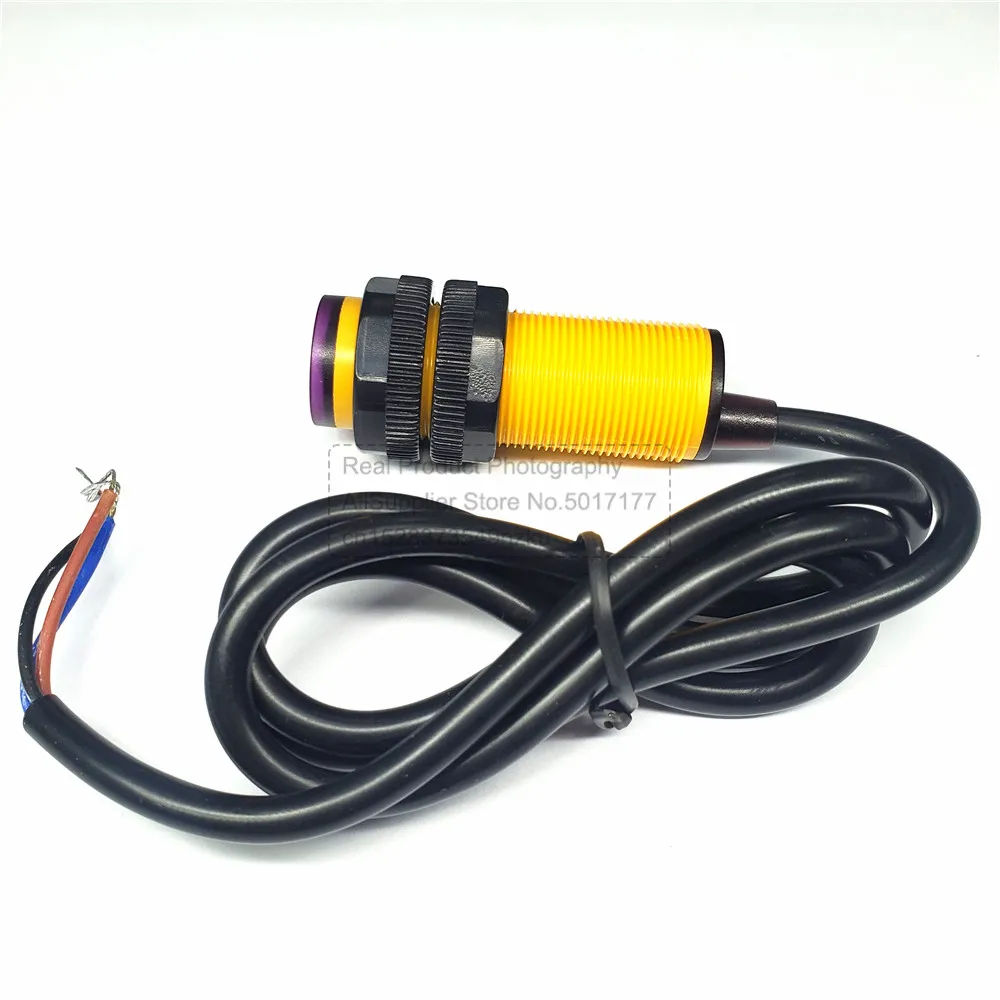

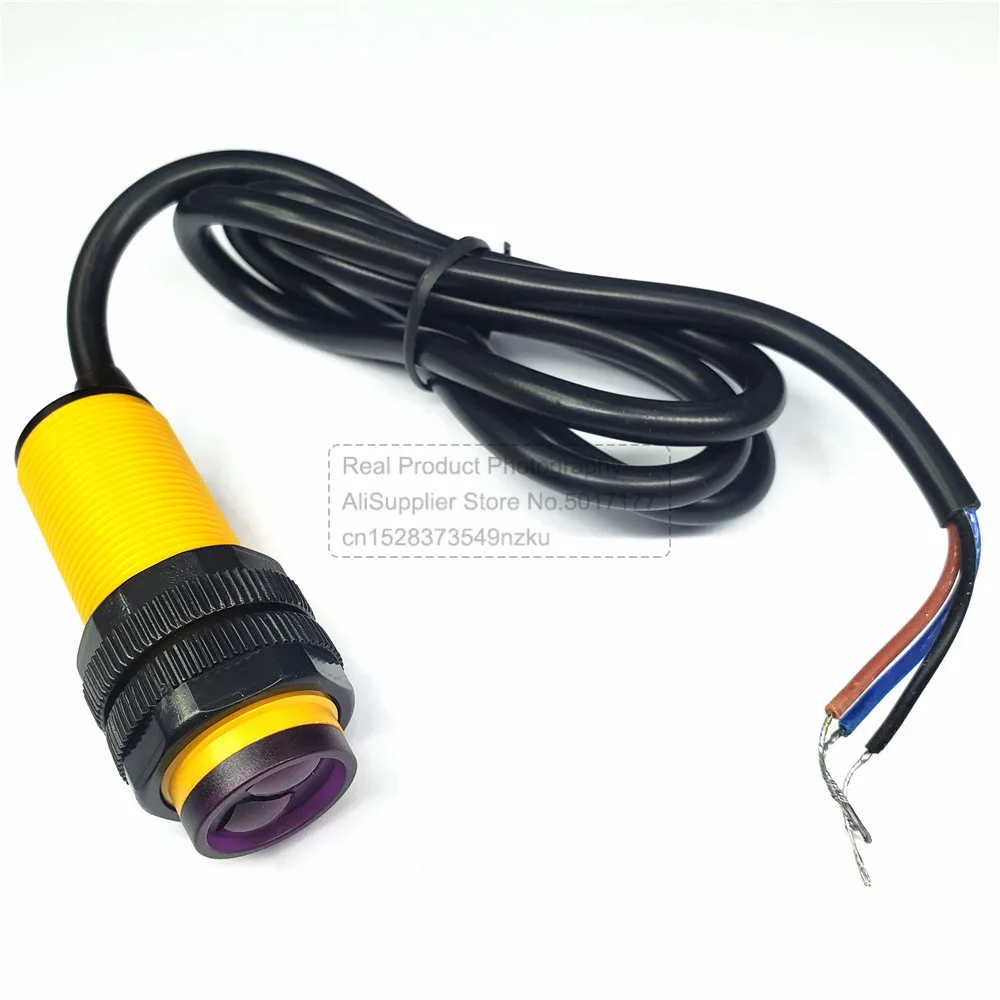

E18-D80NK инфракрасный датчик избегания препятствий умный датчик приближения автомобильный робот фотоэлектрический датчик 3-80 см дальность обнаружения

Это фотоэлектрический датчик, который интегрирует передачу и получение. Расстояние обнаружения можно отрегулировать в соответствии с требованиями. Датчик имеет характеристики дальнего расстояния обнаружения, небольшие помехи от видимого светильник, низкая цена, простота сборки, удобное использование и т. Д., И может быть широко использован во многих продуктах автоматизации, таких как избегание препятствий робота и сборка линии подсчета.

Фотоэлектрический датчик (фотоэлектрический выключатель) NPN нормально открытый

Модель: E18-D80NK.

Технические параметры фотоэлектрического переключателя E18:

1. Выходной ток DC/SCR/реле управления Выход: 100 мА/5 В источник питания

2. Потребление тока постоянного тока <25 мА

3. Время отклика <2 мс

4. Угол поворота: ≤ 15 °, эффективное расстояние регулируется от 3 до 50 см

5. Объект обнаружения: прозрачный или непрозрачный

6. Рабочая температура окружающей среды: -25 ℃ ~ + 55 ℃

7. Стандартный Объект обнаружения: Солнечный свет ниже 10000LX лампа накаливания ниже 3000LX

8. Материал корпуса: пластик

Электрические характеристики:

U: 5VDC

I: 100 мА

Sn: 3-50 см

Размер:

Диаметр: 17 мм

Длина датчика: 45 мм

Длина свинца: 45 см

Применение:

1. Автоматическое счетное оборудование для производственных линий

2. Многофункциональное напоминание

3. Робот-лабиринт

[Меры предосторожности] для того, чтобы защитить надежное действие и долгий срок службы, Пожалуйста, избегайте температурных условий снаружи (на открытом воздухе) вне соответствующих правил. Хотя датчик приближения является водостойкой структурой, если он используется с крышкой, не используйте масло для резки воды или воды. Если он промокает, он может улучшить надежность и долговечность. Пожалуйста, избегайте использования в присутствии химических агентов, особенно в сильной щелочи, кислотах, азотной кислоте, кислоте мин, горячей концентрированной серной кислоте и других климатических условиях.

Это низкий уровень выхода, если он заблокирован, высокий уровень, если не заблокирован

Передний свободный выходной высокий уровень, уровень обпрепятствованного выходного порта (желтый) изменится от высокого до низкого уровня. На задней фотографии есть потенциометр для регулировки расстояния обнаружения препятствий. После регулировки потенциометра (если он регулируется) Максимальное расстояние 50 см) находится в пределах эффективного расстояния (например, существует препятствие на 40 см и препятствие на 10 см), низкий уровень является выходным, и низкий уровень только для микроконтроллера, чтобы распознать.

В конструкции цепи вы можете добавить сопротивление натяжения от 10K до 5V к желтому проводу выходного терминала, а затем подключить к однокристальному обнаружению, которая будет более стабильной. Обнаружение одного чипа может быть реализовано с помощью внешних аппаратных перерывов INT0 INT1 и так далее.
