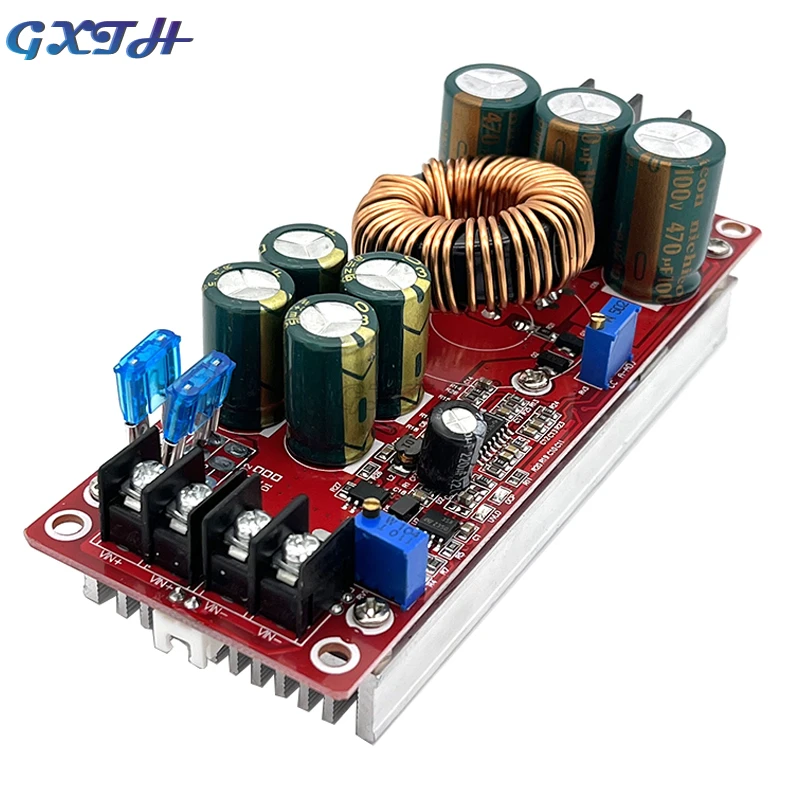

Преобразователь постоянного тока 1200 Вт 20 А Повышающий Модуль питания на выходе

Преобразователь постоянного тока 1200 Вт 20 А Повышающий Модуль питания на выходе

Параметры продукта

• Модель модуля: 1200W20A Регулируемый Модуль зарядки транспортного средства
• Характер модуля: неизолированный модуль boost
• Защита питания: защита от перегрузки по току (вход более 25 А, автоматическая защита, источник питания не повышает)
• Защита от короткого замыкания (вход 30A предохранитель) Двойная защита от короткого замыкания, используйте более безопасную входную защиту обратного соединения (150A мощность MOS трубка анти-реверс. Может быть изменен в течение длительного времени)
• Входное напряжение: DC10-60V (непосредственно вход 10-60 в без колпачка перемычки для выбора напряжения)
• Выходное напряжение: 12-80 в постоянно регулируется
• Входной ток: 20А (макс.) более 15А, пожалуйста, добавьте вентилятор для охлаждения (входной ток может достигать 25А, когда входное напряжение с охлаждением вентилятора составляет 12-24 В)

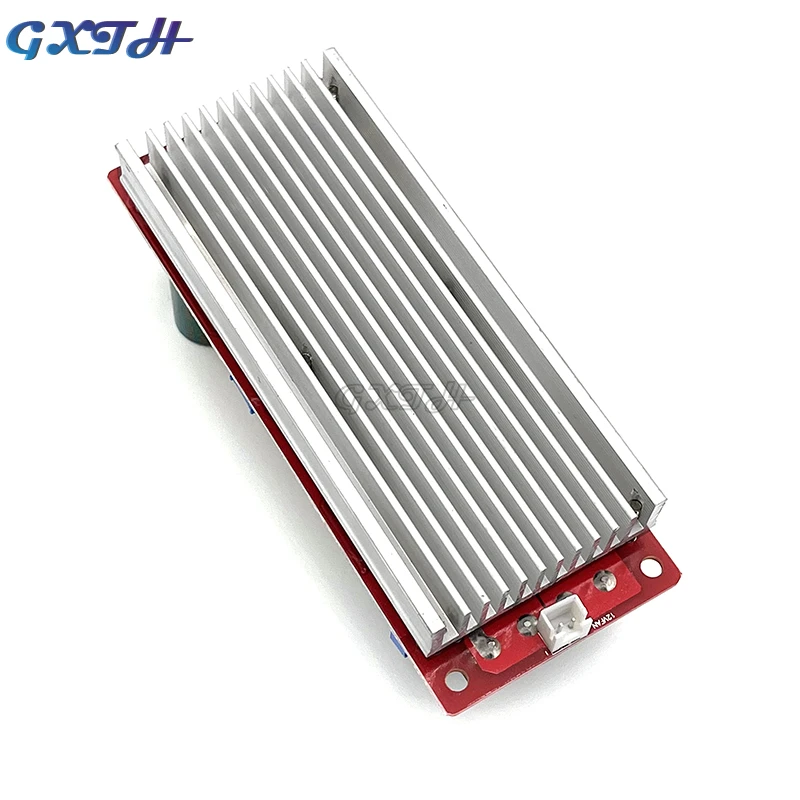

• Выходной ток: если 18AMAX превышает 10 А, пожалуйста, усиливайте тепловыделение (в зависимости от разницы в входном и выходном напряжении, чем больше разница в напряжении, тем меньше выходной ток)
• Статический рабочий ток: 15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, тем выше будет увеличиваться статический ток)
• Диапазон постоянного тока: 0,5-18A (+/-0.3A)
• Входное анти-обратное соединение: Да (150A power MOS tube anti-reverse. Он может быть изменен в течение длительного времени)
• Защита от низкого напряжения: Да (9-50 в регулируется)
• Рабочая частота: 150 кГц
• Рабочая температура: -40 ~ + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)
• Эффективность преобразования: 92% (эффективность связана с входом, выходным напряжением, током, разницей в давлении, небольшой разницей давления, высокой эффективностью)
• Способ установки: 4 шт. медных столбов 3 мм
• Метод проводки: Клеммная колодка
• Размер модуля: длина 130 мм ширина 52 мм Высота 53 мм

Особенности

Выходное напряжение/регулирование выходного тока/регулирование защиты от низкого заряда батареи (регулируется)

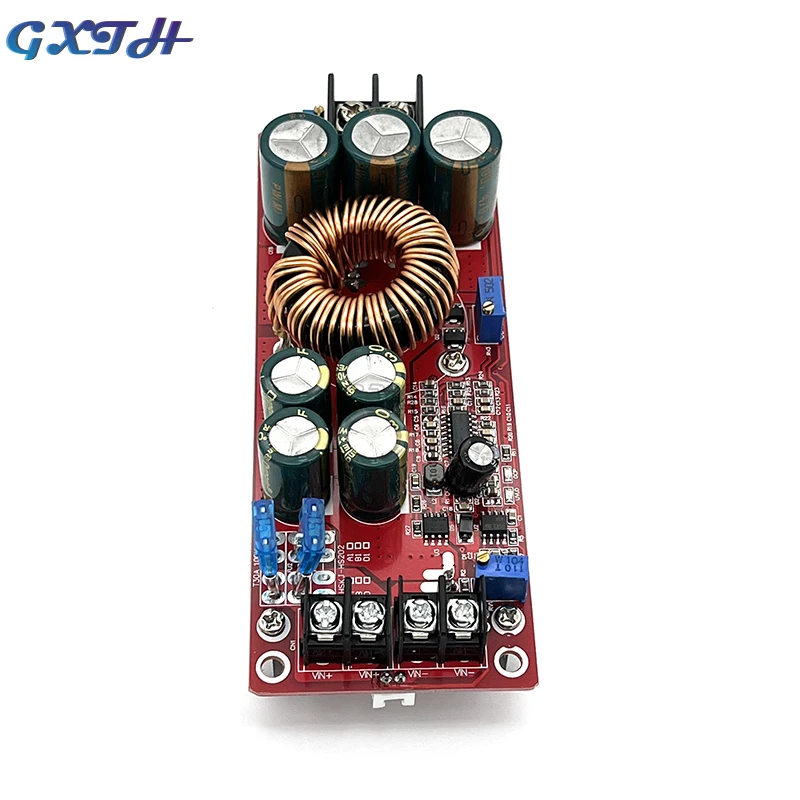

Регулировка напряжения: используйте отвертку с плоским лезвием для регулировки выходного терминала «V-ADJ» потенциометра (отмечен на рисунке выше) при включении питания и без нагрузки. Когда выходное напряжение регулируется от высокого напряжения до низкого напряжения, ответ будет медленнее. Встроенный диапазон регулировки меньше.

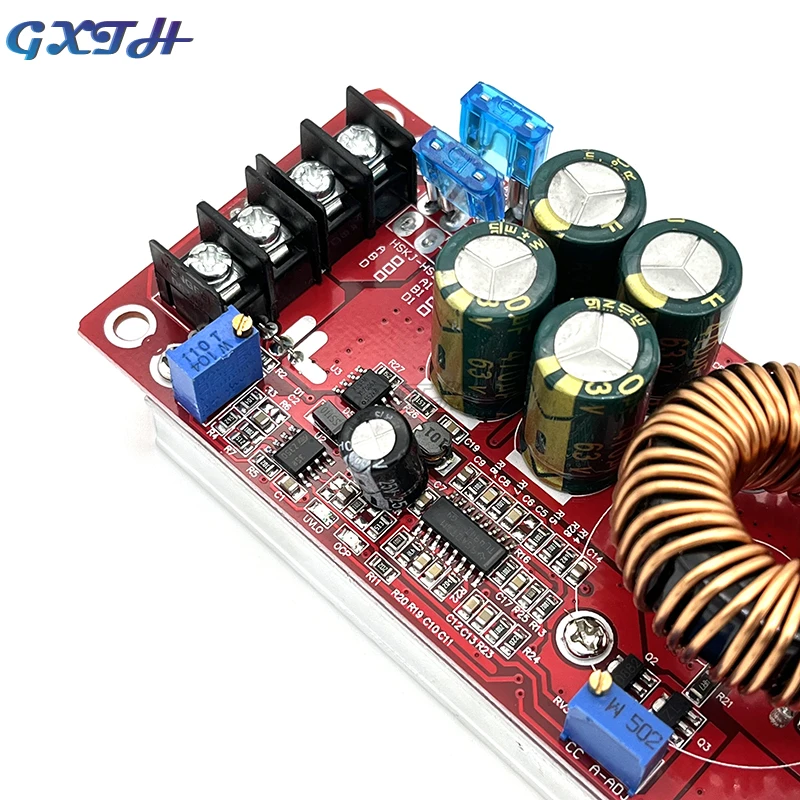

Регулировка тока: Настройте потенциометр «A-ADJ» против часовой стрелки около 30 витков, установите выходной ток на маленький, Подключите светодиодный и настройте потенциометр «A-ADJ» по часовой стрелке до нужного вам тока. Для зарядки аккумулятора, после того как аккумулятор полностью разряжен, подключите его к выходу и отрегулируйте RV2 до нужного вам тока. При зарядке обязательно используйте разряженный аккумулятор, чтобы настроить его, потому что чем больше заряда батареи осталось., тем меньше зарядный ток.

Особое внимание: Не регулируйте ток при коротком замыкании, и Структура Цепи Модуля boost не может быть отрегулирована при коротком замыкании.

Регулировка защиты от низкого заряда батареи: защита от низкого заряда батареи в основном нацелена на предотвращение чрезмерного разряда батареи, когда входная мощность батареи, И напряжение батареи слишком низкое, чтобы повредить модуль питания и аккумулятор. Например, набор 12V батарея система защиты при низком уровне заряда аккумулятора. Подключите напряжение 10 в к входному терминалу модуля питания и отрегулируйте RV1 с помощью отвертки с плоским лезвием (по часовой стрелке для увеличения защитного напряжения и против часовой стрелки для снижения защитного напряжения) пока не включится светильник UVLO. В это время низкое напряжение защиты батареи составляет 10 В. Когда напряжение падает до 10 в, модуль питания не поднимается (входное напряжение равно выходному напряжению). При использовании импульсного источника питания следует отметить следующие моменты:

1. Напряжение входного источника питания должно быть выше 10 в.

2. При использовании импульсного источника питания в качестве входного источника питания сначала Подключите входной источник питания и отрегулируйте напряжение при условии отсутствия нагрузки. Затем возьмите груз. (Необходимо убедиться, что импульсный источник питания всегда работает), или отрегулировать напряжение без нагрузки, а затем отсоединить импульсный источник питания перед подключением к нагрузке. Включите импульсный источник питания и модуль питания при включении импульсного источника питания. (Потому что импульсный источник питания имеет время подъема, когда он включен. Когда напряжение ниже 10 В, чип еще не работал. Легко сломать трубку MOS.

3. При использовании для постоянного напряжения в режиме постоянного тока убедитесь, что постоянное напряжение должно быть выше входного напряжения. (Например, входное напряжение источника питания составляет 12 В, а выходное напряжение без нагрузки-15 в. Затем подключите светодиодный светильник 32 В. Эта ситуация не допускается. Необходимо подключить 4 Светодиодный индикатор в серии)

Область применения

1. DIY Регулируемый источник питания, вход 12 В, и выход может быть отрегулирован от 12-80 в.

2. Источник питания для вашего электронного оборудования, вы можете установить выходное значение в соответствии с напряжением вашей системы.

3. Как источник питания автомобиля, источник питания для Вашего ноутбука компьютера, КПК или различных цифровых продуктов.

4. DIY Мощный ноутбук мобильный источник питания: оснащен большой емкостью 12 В литиевый аккумулятор, так что ваши Ноутбуки могут быть освещены везде, где вы идете.

5. Стабилизация напряжения солнечной панели.

6. Зарядка батарей, литиевых батарей и т. Д.

7. Светодиодный индикатор высокой мощности.

Советы

1. Во время использования сначала Включите модуль, а затем подключите нагрузку, что особенно важно при высоких нагрузках.

2. Входное напряжение должно быть гарантированно стабильным, особенно когда к нагрузке подключены некоторые входные источники питания низкого напряжения (12 В), напряжение снизится ниже 10 в, И в это время легко сломать трубку питания.

3. Входное напряжение должно максимально избегать верхнего и нижнего предельных напряжений, что может избежать повреждения модуля, вызванного колебаниями напряжения.

4. Не подключайте предохранитель для проверки мощности после сжигания предохранителя. Причина должна быть устранена перед включением питания. Как правило, предохранитель сжигается из-за поломки силовой трубки.

5. Строго запрещено короткое замыкание нагрузки для регулировки тока.

6. Два или более модулей не могут быть использованы параллельно с входом и выходом в то же время, в противном случае функция ограничения тока потерпит неудачу.

7. Это не подходит для разницы в напряжении между входом и выходом, чтобы быть маленьким, в противном случае функция постоянного тока не будет гарантирована. Например, некоторые друзья используют Аккумулятор 12 В для увеличения напряжения до 14 в для зарядки аккумулятора 12 В. Если этот ток слишком высок, Он сожжет страховку.

8. Нормальное напряжение модуля является нормальным. Некоторые ноутбуки не могут заряжаться и использоваться. Это не проблема качества, потому что текущий компьютер имеет функцию идентификации и может отказаться от использования источника питания НЕОРИГИНАЛЬНОГО зарядного устройства.
