Описание товара

Высокоскоростной модуль AD AD9226 Модуль параллельного сбора данных 12 бит 65MВысокоскоростной модуль AD AD9226 Модуль параллельного сбора данных 12 бит 65MВысокоскоростной модуль AD AD9226 Модуль параллельного сбора данных 12 бит 65MВысокоскоростной модуль AD AD9226 Модуль параллельного сбора данных 12 бит 65MВысокоскоростной модуль AD AD9226 Модуль параллельного сбора данных 12 бит 65M

Modname = ckeditor

Один, AD9226Краткое введение

Двойной модуль приема 12 бит, две таблетки usedADICorporateAD9226, этот чип является одним чипом, 12 позиций, 65 MSPSAnalog в цифровой преобразователь (ADC), один блок питания принят, встроенный высокопроизводительный образец на чипе и удерживающий усилитель и исходный источник напряжения. Он принимает многоступенчатую дифференциальную архитектуру трубопровода, скорость передачи данных до to65 MSPS, гарантирует отсутствие потери кода в течение всего рабочего диапазона температур.

ShouldADCAdopt высокая скорость, низкая costCMOSTechnology и Новая архитектура, разрешение и скорость могут достигать уровня существующих биполярных схем, стоимость энергопотребления намного ниже.

Вход AD9226The можно сравнить с imaging, простой интерфейс между ультразвуком и системой связи. Используя истинную дифференциальную структуру ввода, пользователь может выбрать различные диапазоны ввода и смещения, в том числе одно конечные приложения. Отличная динамическая производительность.

Образцы и удерживающие усилители подходят для мультиплексирующих систем, которые переключают полномасштабные уровни в непрерывных каналах, а также подходят для высокочастотной выборки одноканальных входов со скоростью и более высокими частотами.

Через диаграмму последовательности времени, мы можем видеть, нет необходимости в конфигурации toADChip, нам просто нужно предоставить часы, чип может собирать данные напрямую, операция очень проста.

Два. Введение модуля

Диапазон входного напряжения модуля is-5V ~ + 5 В, вы можете ввести пиковое значение as10VppSignal of. Затухание и офсетная печать схемы используются в модуле для регулировки входного сигнала, преобразование to1V ~ 3V (то есть пиковое значение is2Vpp) сигнала entryAD9226 。 то есть, input-5VTime,ADCThe напряжение на входе is1V;input0VTime,ADCThe напряжение на входе is2V; Вход + 5 В времени, ADCThe напряжение на входе is3V.

Смотрите схему бесплатно:

Функция схемы затухания заключается в уменьшении входного напряжения в соответствии с определенной пропорцией, удовлетворяющей его AD transport Входной диапазон входного конца. Обычно AD входной диапазон входного конца очень мал, просто возьмите его AD9226 взять в качестве примера, диапазон входного напряжения is1.0V-3,0 V, И нам нужно соответствовать диапазону входного напряжения of-5Vreach + 5 В, тогда мы will-5V достигаем + 5 В напряжение уменьшено до 1 в-3 в такой объем может. Поэтому производится функция схемы затухания. Мы проектируем схему затухания для удовлетворения вышеуказанных требований, его формула преобразования: Vout =(1/5)Vin + 2. Когда вин =-5 в время, Vout = 1 в; Когда вин = 5 в время, Vout = 3 в; Просто соответствует нашим выше требованиям. После преобразования в цифровой сигнал, поверните вышеуказанную формулу преобразования, усилите цифровой сигнал, реальное значение входного напряжения может быть получено. Будьте внимательны: после того, как сигнал проходит через схему затухания, будут некоторые ошибки, мы можем рассматривать его как Линейная ошибка, вручную откалибруйте сигнал, диапазон ошибок может быть уменьшен.

Основные характеристики модуля заключаются в следующем:

(1) Максимальная скорость принятия:65MSPS.

(2) аналоговая Амплитуда входного сигнала:± 5 В(А именно10VppВход).

(3) Полоса пропускания аналогового сигнала:-3 дБПолоса пропускания100 МГц.

(4) уровень цифрового интерфейса:3,3 V.

(5) Блок питания:+ 5 ВОдин источник питания (есть вращение на board-5VCircuit).

(6) интерфейс ввода аналогового сигнала принимает две формы: один контактный интерфейс is2.54Pitch, одинSMAИнтерфейс (по умолчанию).

(7) интерфейс цифрового сигнала: 16 игл с одним штифтом row2.54, направление вниз.

(8) Джек разработан в этом moduleGND, используется для подключения датчика заземления мультиметра, чтобы облегчить тестирование пользователя.

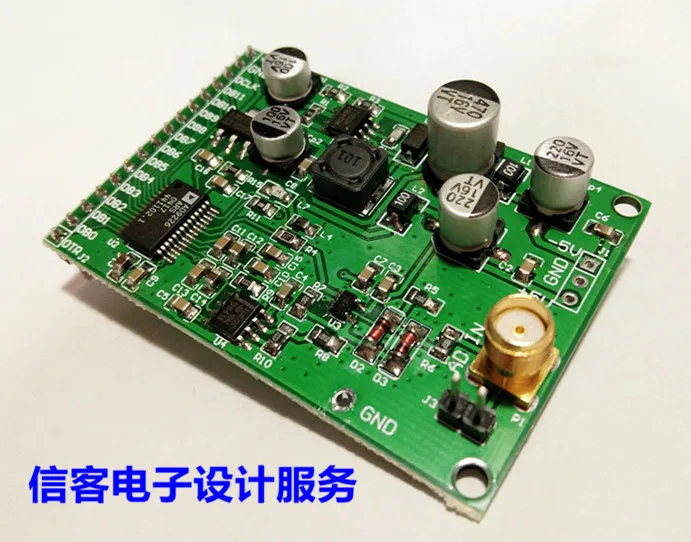

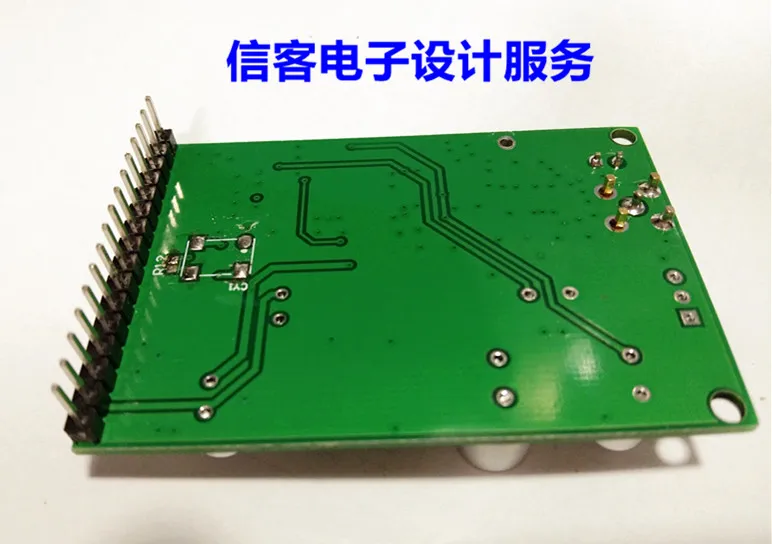

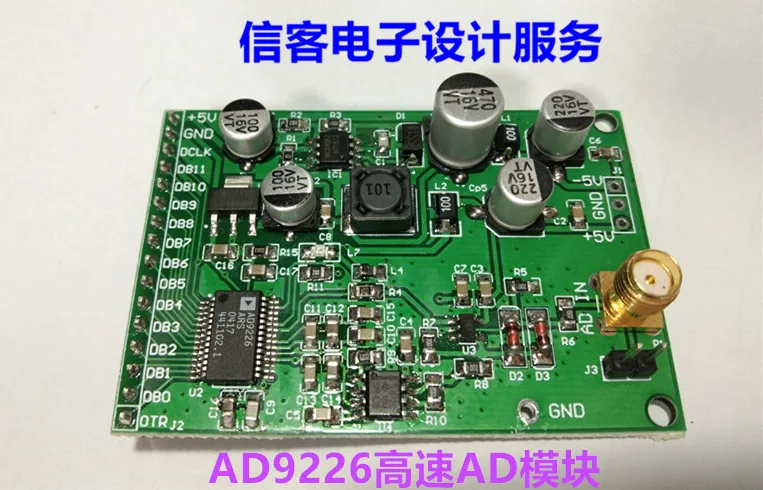

Три объекта модуля и тестовые схемы:

Два вида упаковок чипов платы отличаются, одинаковые функции и производительность.

Чертеж структурного размера, 60,2 мм X 41,3 мм

Тест collection10MHZSignal воспроизведение дисплея, эффект очень хороший

4. Список доставки

1. high speedAD9226modular (по умолчанию требуется Шпилька, передняя боковая Сварка иглы. Пожалуйста, укажите) 1 блок

2. Элемент из смешанного материала-схема модуля (pdfedition), процедура FPGATest, инструкции по модулю и руководство по чипу (после успешного совершения покупок пользователем, мы отправим его пользователям через онлайн-диск)
