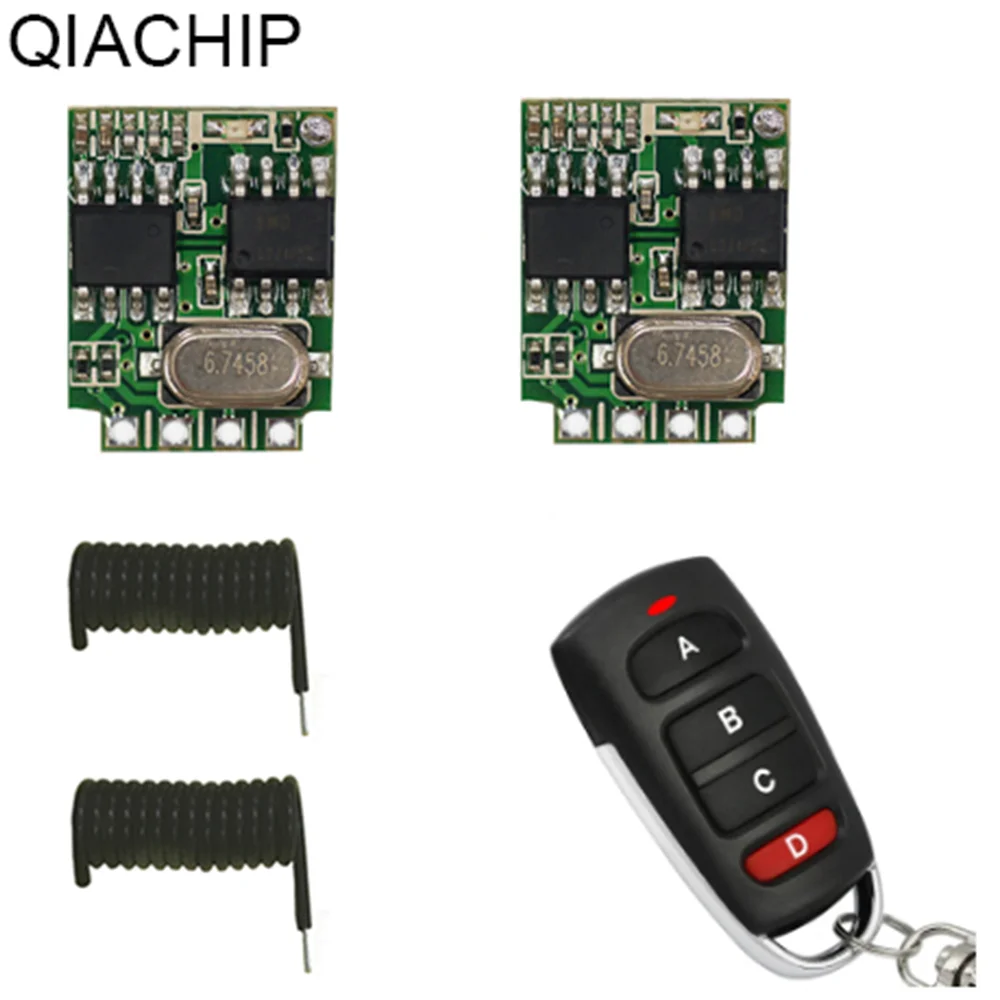

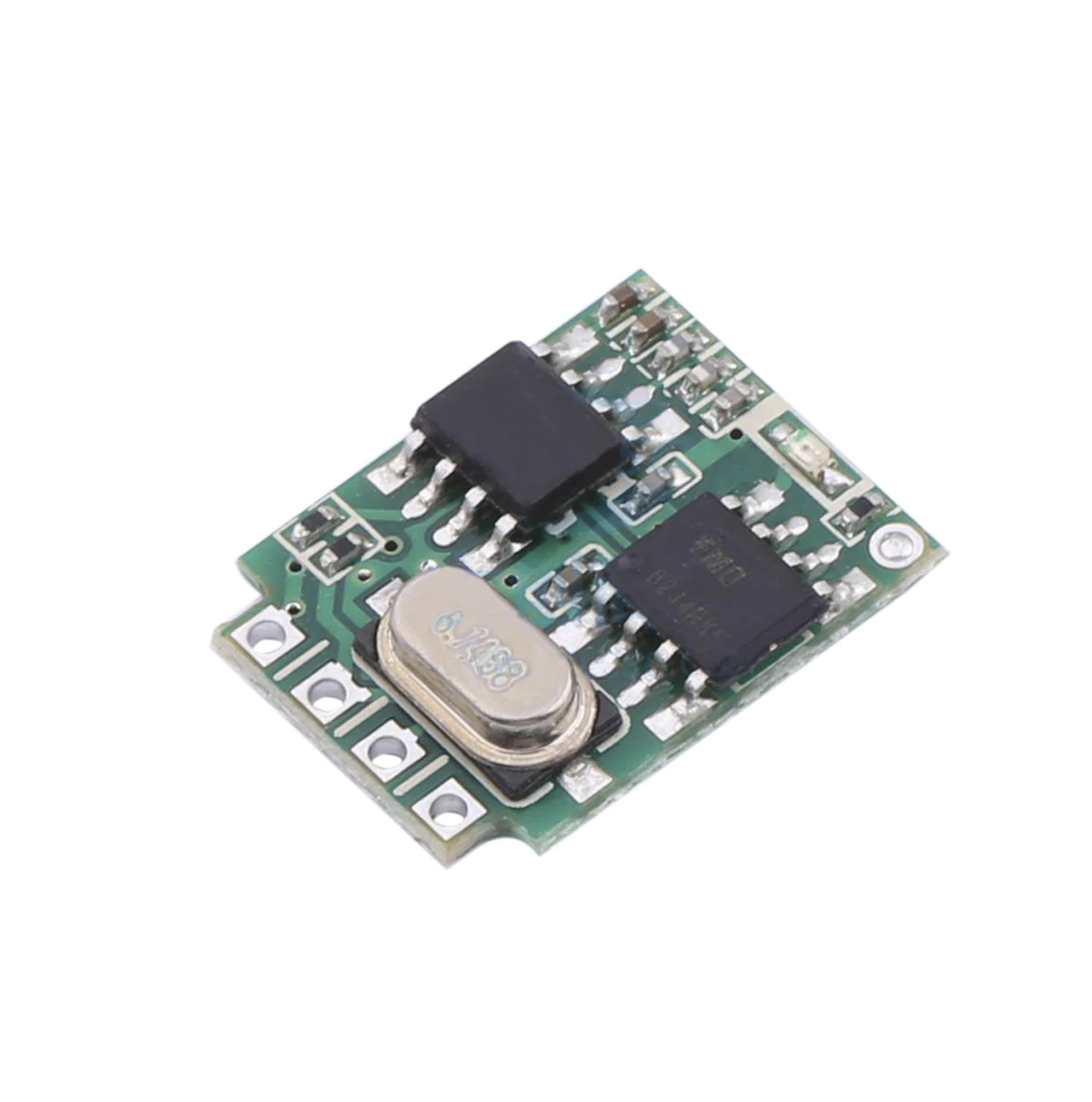

1. Характеристики чипа

1. Включает чип радиоприемника, обычно используемый в системах передачи данных и управления

2. Может работать независимо без внешнего управления MCU

3. Совместимость со всеми ЧИПАМИ фиксированного кода: EV1527, SC1527, HS1527, RT1527 и т. д.

4. Автоматическая идентификация типа чипа кода

5. Функции блокировки, указания и самоблокировки могут быть преобразованы по желанию без прыжков проводов, долгосрочная стабильность

6. Учитесь коду, без ручного кодирования

7. Встроенная память, безопасная и надежная

8. Экстра широкое рабочее напряжение

2. Область применения

Беспроводной пульт дистанционного управления

Дистанционное управление двигателем

Системы безопасности

Системы контроля доступа

Автоматизация зданий и противопожарная защита

Системы управления уличным освещением

Контроллеры умного дома

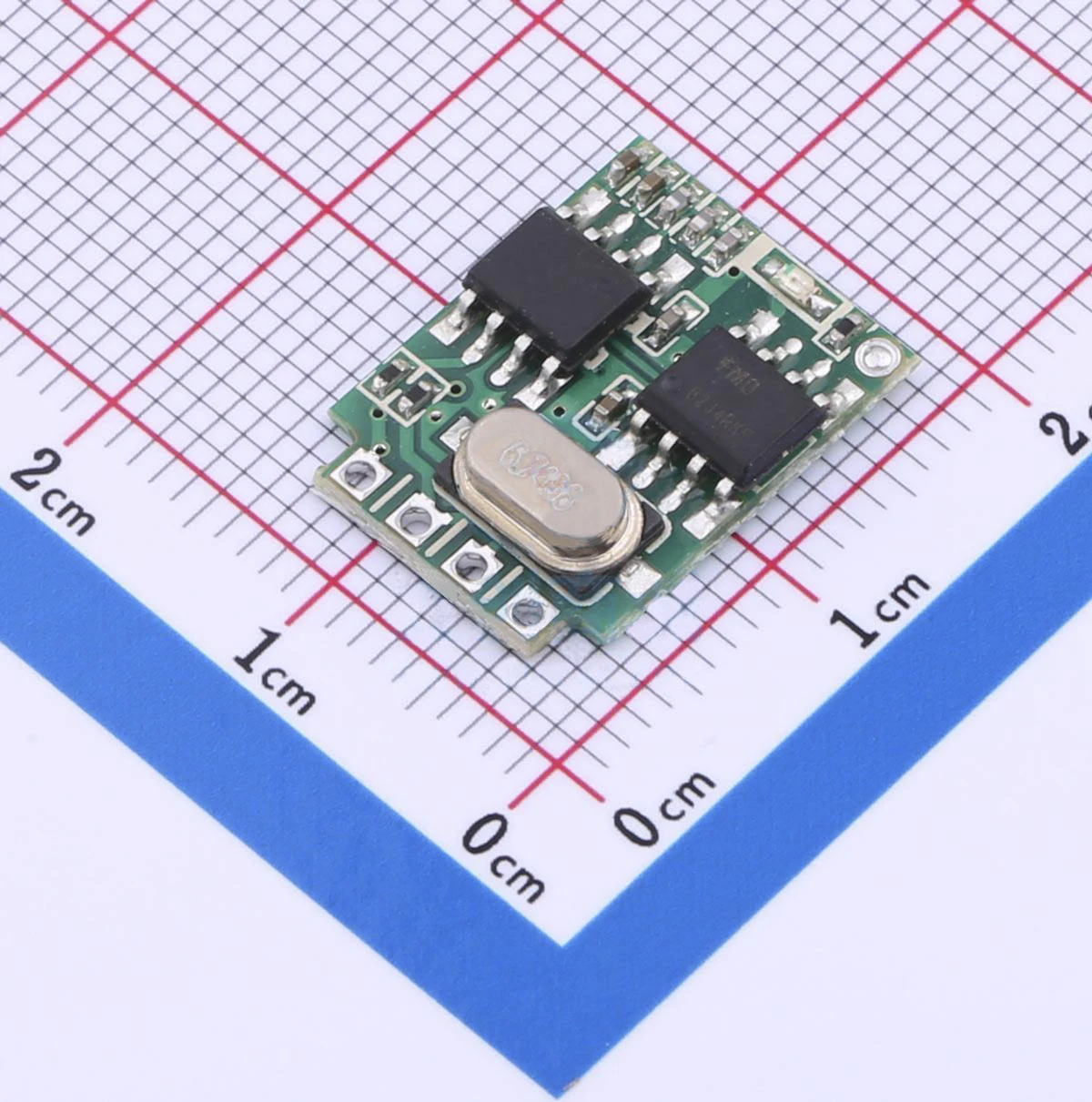

3. Параметры производительности

ASK/OOK RF reception

Рабочее напряжение: 2,0 V-5,0 V

Частотный диапазон: 433-433,92 МГц, 315 МГц (можно настроить)

Чувствительность приема: -111dBm

Получить потребеление энергии: 4,5-6.6mA

Стандартное управление интерфейсом CMOS

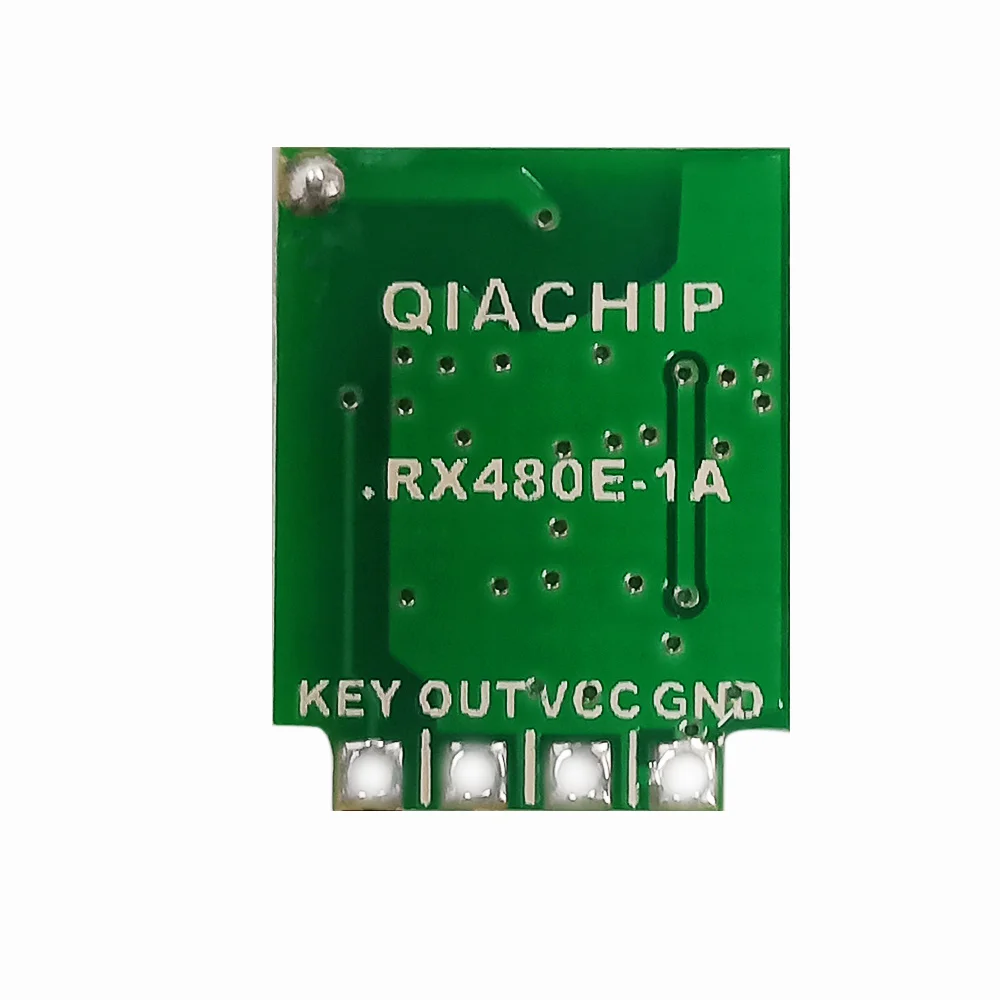

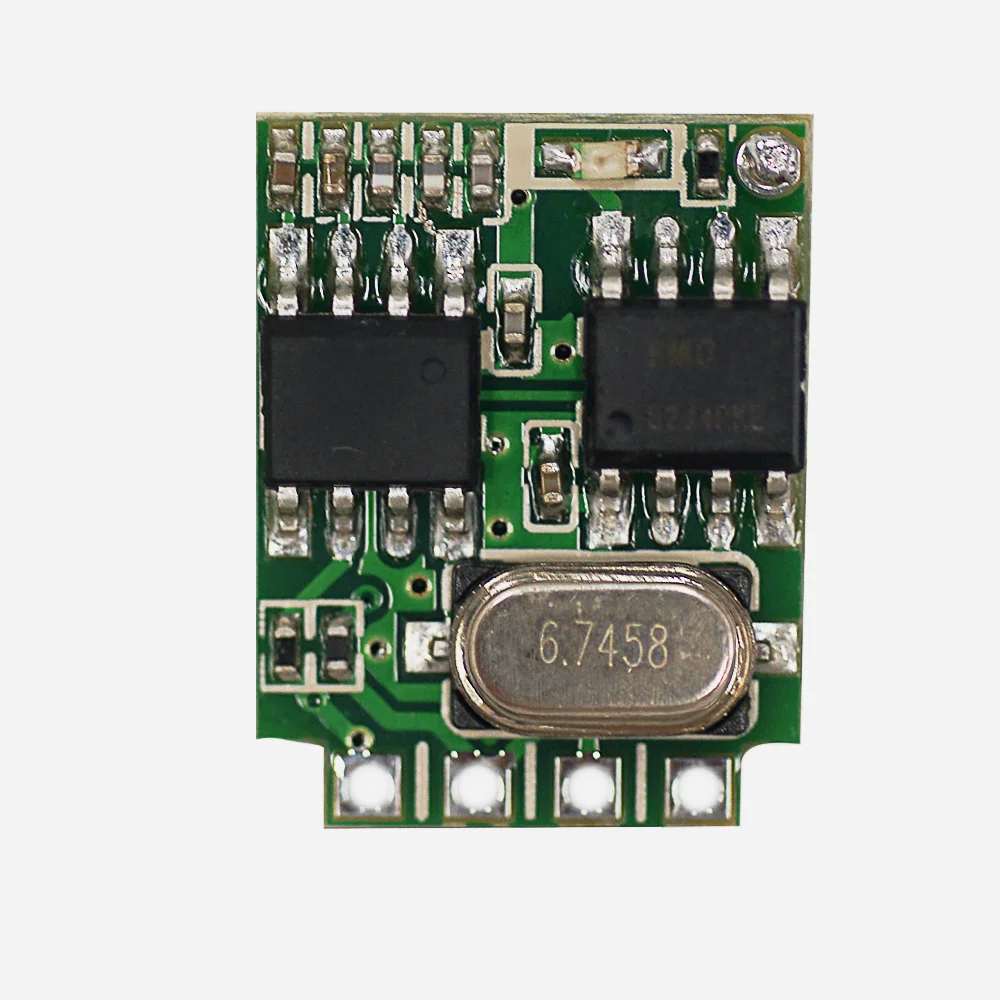

4. Описание штифта

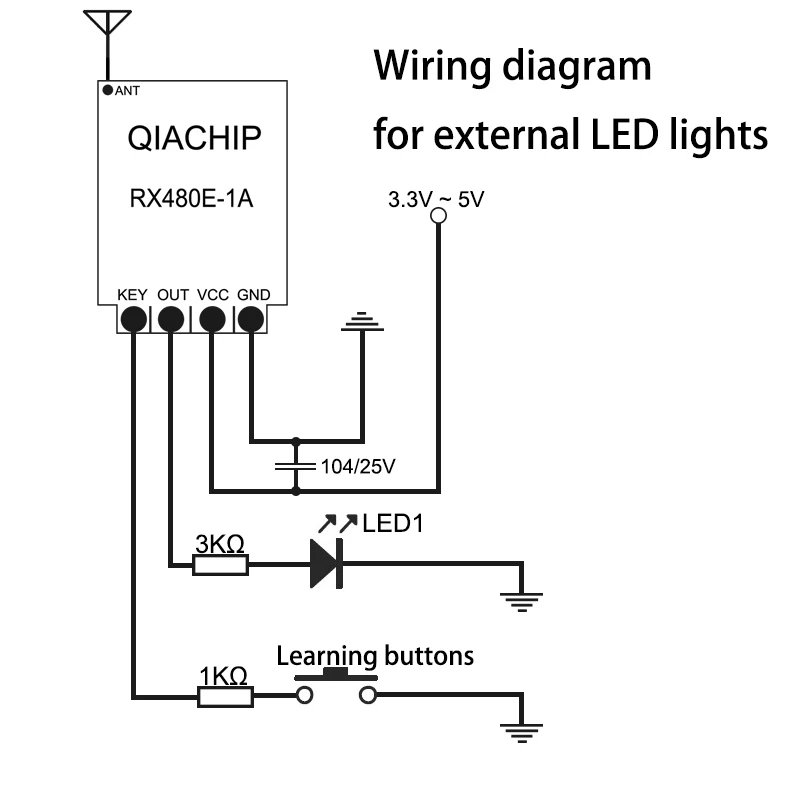

5. Схема подключения

6. Описание функции и настройка режима

Функция управления кнопками:После внешней кнопки обучения нажмите кнопку обучения 1 раз, светодиодный индикатор начнет мигать 1 раз, и выходной контакт будет гореть высоко. Когда кнопка обучения нажимается один раз, светодиодный индикатор мигнет один раз, и выходной контакт загорится; Когда кнопка обучения нажата еще раз, светодиодный мигнет один раз, и выходной контакт будет низким.

Выход выходного штыря идет на низком уровне.

Функция самофиксации:После двойного нажатия внешней кнопки обучения светодиодный индикатор мигнет 2 раза.

После того, как светодиодный индикатор загорится, нажмите любую кнопку на пульте дистанционного управления, которая должна быть подобрана, светодиодный модуль будет мигать непрерывно, а затем выключаться.

Когда светодиодный индикатор горит, нажмите любую кнопку на пульте дистанционного управления, чтобы соответствовать, и светодиодный модуль мигает непрерывно, а затем выключается, матч успешен.

После этого нажмите кнопку соответствующего пульта дистанционного управления, выходной контакт на модуле будет высоким и останется неизменным.

Когда одна и та же кнопка нажата снова, выход соответствующего штифта на модуле становится низким.

Функция блокировки:После того, как внешняя кнопка обучения нажата 3 раза, светодиодный индикатор мигнет 3 раза.

После того, как светодиодный светильник s up, нажмите кнопку на пульте дистанционного управления, которая должна быть подобрана, индикатор модуля будет мигать, а затем светильник.

Когда светодиодный индикатор горит, нажмите кнопку на пульте дистанционного управления, чтобы соответствовать, светодиодный модуль будет мигать, а затем выключаться.

Если светодиодный модуль мигает непрерывно, а затем выключается, матч успешен.

После этого два ключа пульта дистанционного управления управляют выходными контактами модуля с высоким и низким уровнем соответственно, первая Настройка

Первая кнопка может управлять только высоким уровнем выхода выходного штыря, более поздняя кнопка может контролировать только низкий уровень выхода выходного штыря.

После того, как внешняя кнопка обучения нажата 4 раза, светодиодный индикатор мигает 4 раза.

После того, как светодиодный индикатор загорится, нажмите кнопку на пульте дистанционного управления, которая должна быть подобрана, индикатор модуля мигает, а затем выключается.

Когда светодиодный светильник поднимается, нажмите кнопку на пульте дистанционного управления, чтобы соответствовать, и Модуль светильник мигает, а затем выключается, матч успешен.

После этого нажмите и удерживайте кнопку соответствующего пульта дистанционного управления, выходной штырь модуля будет высоким, отпустите кнопку, выход соответствующего штыря модуля будет низким. Когда кнопка отпущена, выход соответствующего штифта на модуле идет низко.

Режим включения питания:После внешней кнопки обучения нажмите кнопку обучения 6 раз, светильник модуля начнет мигать, а затем выключится.

После этого, когда модуль выключен и повторно приведен в действие, выходные контакты модуля идут высоко напрямую.

Функция сброса кода:После того, как внешняя кнопка обучения нажимается 8 раз, выход выходного штыря идет на низком уровне, и светодиодный индикатор на модуле мигает. Светодиодный модуль мигает 8 раз, а затем выключается, очищает все сохраненные пульты дистанционного управления на модуле, а затем снова включается и выключается.

Внимание:

Радиочастотные Устройства чувствительны к напряжению, если источник питания нестабильный или пульсация большая, пожалуйста, добавьте фильтр к входу питания, чтобы убедиться, что напряжение питания не превышает максимальное рабочее напряжение. Если напряжение питания нестабильное или пульсация высокая, пожалуйста, добавьте фильтр к входу питания, чтобы гарантировать, что напряжение питания не превышает максимальное рабочее напряжение продукта.

Это устройство является электростатически чувствительным и должно быть защищено от статического электричества во время транспортировки и использования.

Убедитесь, что температура не превышает 245 °C при монтаже.

Рекомендуется, чтобы Пружинные антенны с резиной не использовались в приложениях для обеспечения лучшей производительности продукта.
