3 осевой контроллер ЧПУ Nema 23 комплект шагового двигателя (двойной вал) 112 мм

Посылка включает в себя:

• Шаговый двигатель 3 x 23HS2430B(Двойной вал)
• 3 x Драйвер шагового двигателя FMD2740C
• 1x400W 36V/9.7A импульсный источник питания

• 1x4 оси USBCNC breakout board
• 1 х ручной контроллер
• USB кабель (1 шт.);

• Руководство пользователя на английском и китайском языках:

  //drive.google.com/open?id=0B49xwe9ffk3fLWRrTzExRHBpblk

  //drive.google.com/file/d/0B49xwe9ffk3fLWRrTzExRHBpblk/view?usp=sharing

  //drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing

  //youtu.be/4WstI8lzko8

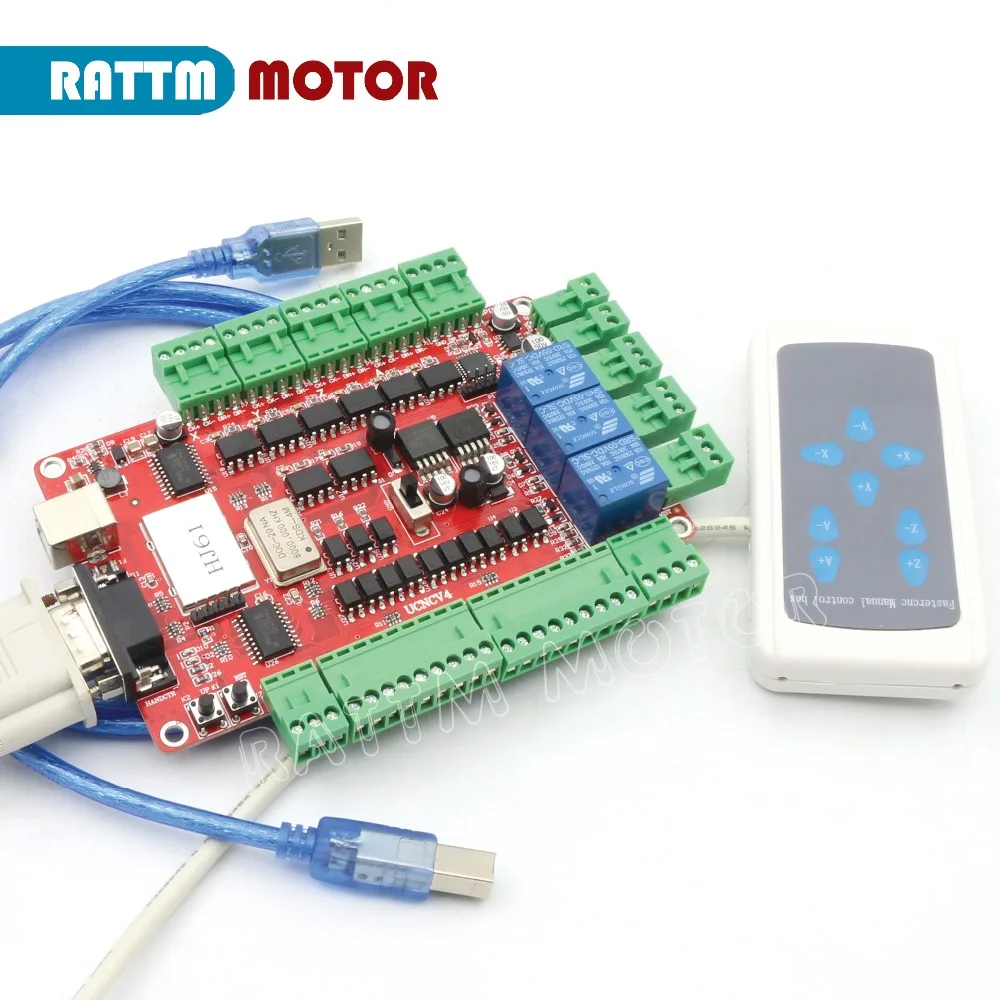

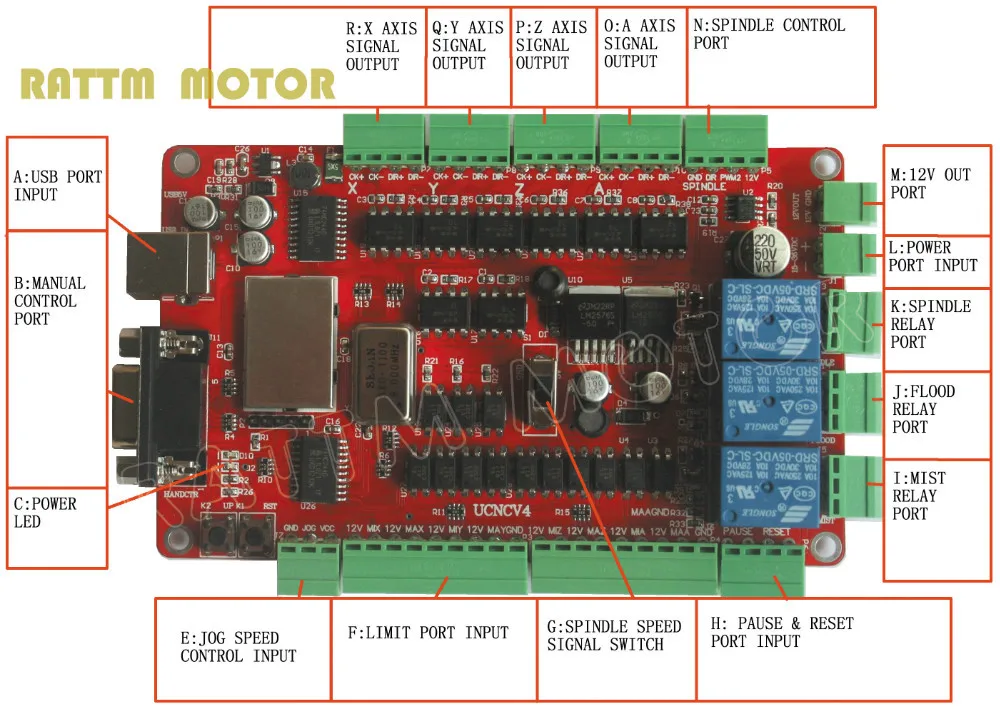

I. 3 оси USBCNC breakout board

1) краткое описание продукции

USBCNCV4.0-это высокопроизводительный контроллер движения, который основан на управлении ПК по USBCNC, система может завершить преобразование от G кода для подключения шагового двигателя сигнала управления движением без необходимости каких-либо дополнительных аппаратных средств и программного обеспечения. Эта плата управления совместима с большинством шаговых драйверов и серводвигателей, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

2) Требования к компьютерной системе

Минимальной конфигурации:

1) ЦП: 1 ГГц

2) память: 512 Мб

3) 500 МБ свободного места на диске

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

Рекомендуемая конфигурация:

1) ЦП: 2 ГГц dikaryon

2) Память: 2 Гб;

3) Свободное дисковое пространство 1G

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

3. Особенности производства

 1. После проверки, версия V4 с использованием Красной платы PCB, размер PCB составляет 135,3*82,5 мм.;

2. Передняя часть узкой кромки с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, изготовленных непосредственно из панели «чехол»;

3. Задний конец узкой кромки-это входной и выходной интерфейс и 3 релейных выходных интерфейса; Реле-это сильный источник помех, реле вдали от конструкции главного чипа управления, это способствует стабильности доски;

4. Одна из двух широких сторон-шаговый двигатель и основной выходной сигнал axiscontrol;

5. Другой стороной двух широких сторон является Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другая сторона режима подключения выхода простая и удобная;

6. 5 В и 12 В модуль питания компактной независимости, безопасности, стабильности;

7. Внешний обеспечивает стабильность системы эффективно работает с кристаллическим активным и основным чипом управления;

8. Размер контура составляет 135,3*82,5 мм, размер отверстия для позиционирования продукта составляет 127*75 мм

9. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

Этот товар прост в эксплуатации для пользователя DIY hobby, но он управляется с помощью usb-порта, поэтому нужно более осторожно устанавливать программное обеспечение, пожалуйста, внимательно прочитайте руководство пользователя и следуйте за нами.

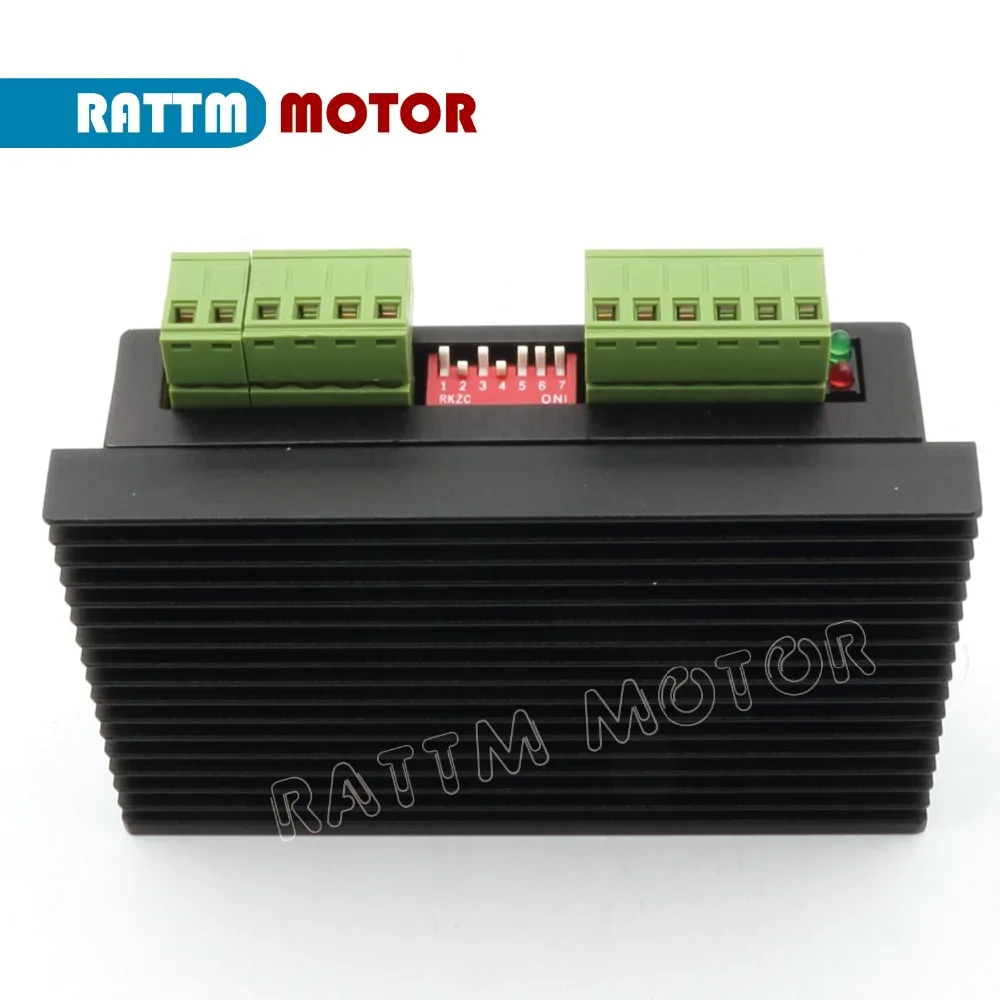

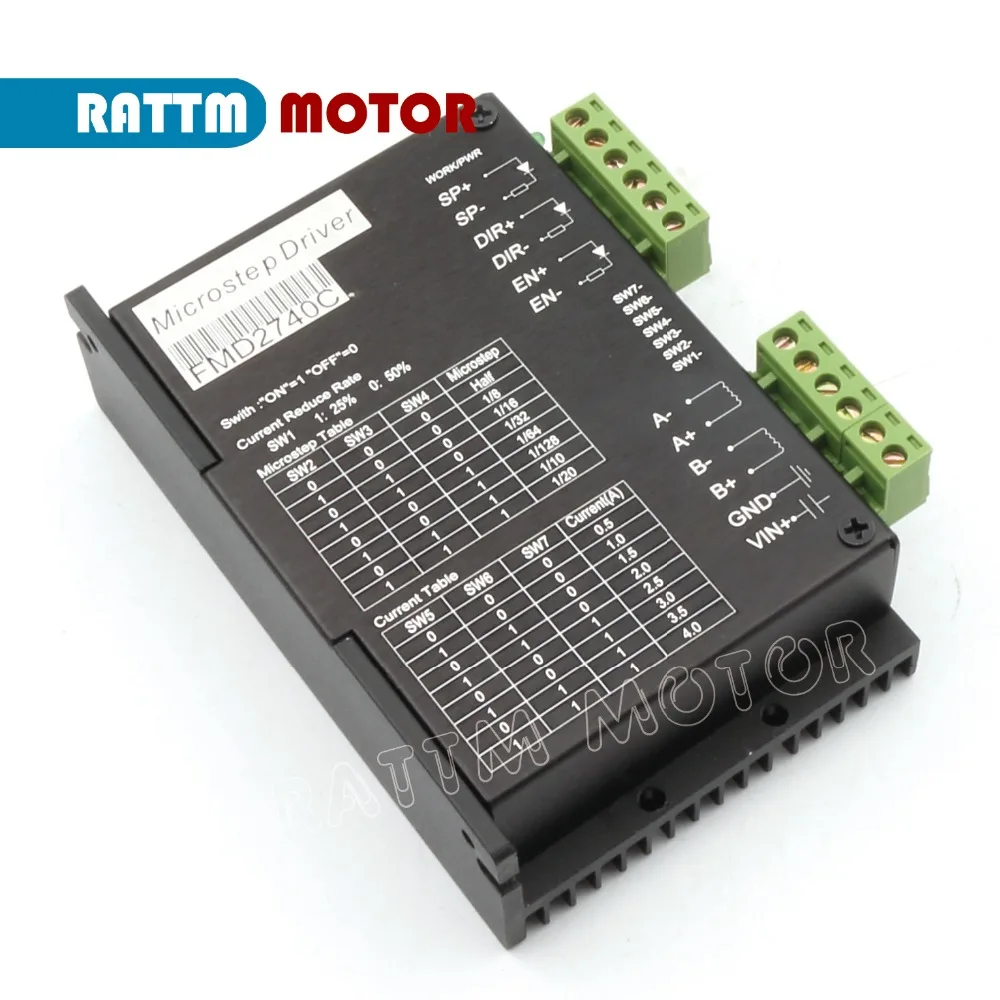

II. FMD2740C Драйвер шагового двигателя

FMD2740C Драйвер шагового двигателя

-1 шт., краткое введение

FMD2740C с приводом от японского sanyo чип, после многократного оптимизации R & D и производства высокого подотдела 2-фазы привод шагового двигателя, подходит для езды на велосипеде малых и средних фазного тока меньше, чем 4A 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя улучшают точность работы, уменьшают вибрации и снижение уровня шума.

2,Особенности

1.Высокая производительность, низкая цена

2.Биполярный режим постоянного тока

3.Напряжение питания от 12 до 40 В постоянного тока

4.Высокоскоростная оптопара изоляция сигнала вход

5.20 кГц разделочная частоты

6.Подразделение точности2 \ 8 16 \ 32 \ 64 \ 128 \ 10 20Опционально

7.Электрический входной сигнал совместим с TTL

8.Стационарный ток автоматически уменьшается наполовину

9.Конструкция формы удобна для установки

10.Максимальный ток4A

11.Привод каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель

 3,Приложений

Подходит для различных малых и средних средств автоматизации оборудования и инструментов, например: небольшой гравировальный станок, SMT машина и т. Д.

 4,Проводка определяется

Слабый сигнал интерфейс

Сильные порт подключения

 Примечание:Этот накопитель не содержит цепи анти-интерполяции, поэтому невходное положительное и отрицательное питание перевернуто вверх дном! В противном случае это повредит накопитель!

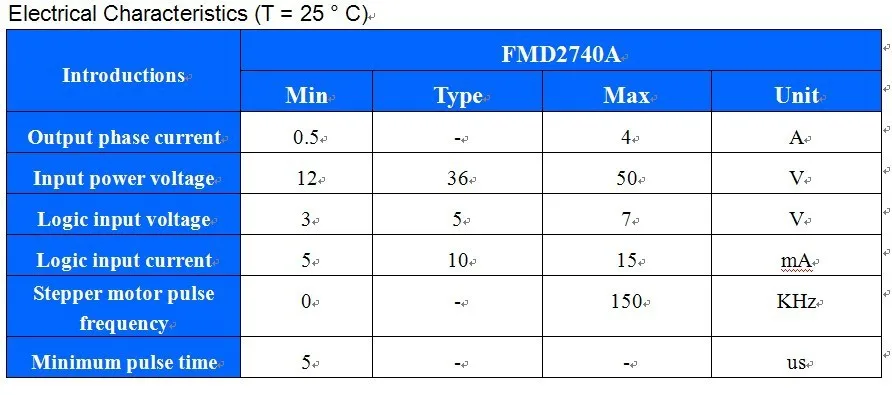

5,Электрические характеристики

6,Использование окружающей среды и параметров

7,Механический Размер установки

8, Мощность питания

Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740C может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 50 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.

Примечание:

1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;

2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.

9,Затухание настроек переключателя DIP

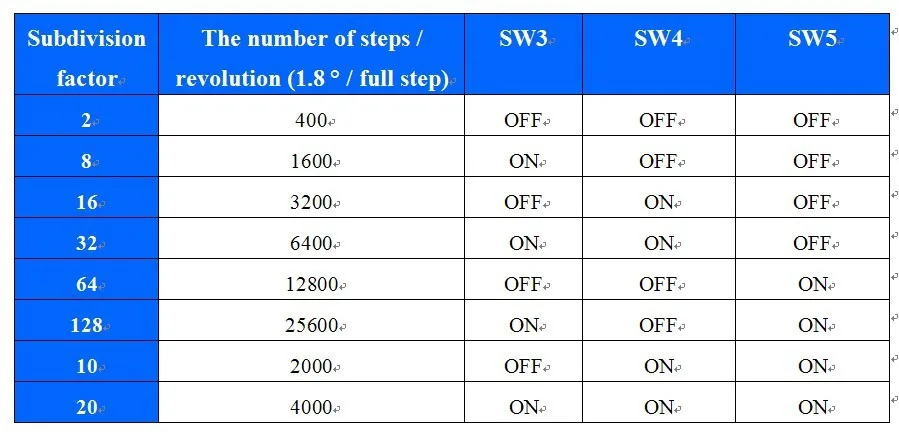

 10,Подразделение DIP переключения настроек

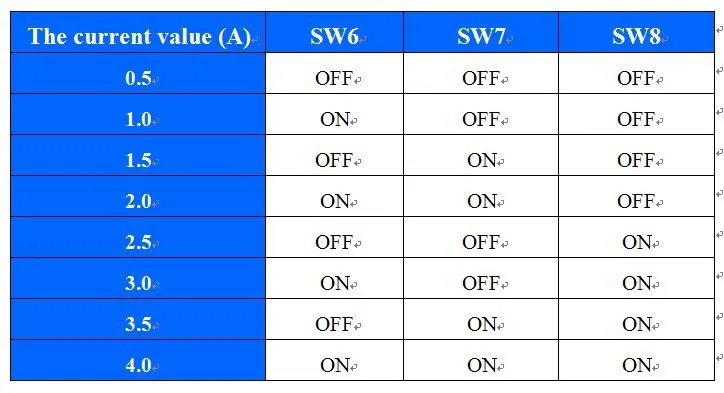

11,В настоящее время DIP переключения настроек

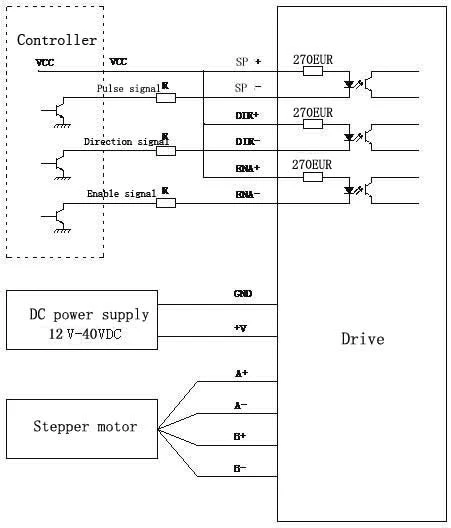

12,Схема проводки контроллера приводного двигателя

13,Электропроводка

В FMD2740C водитель может управлять всеми ток 4A 4-проводной, 6 проводов или 8-жильный 2-фазный/4-фазами, приводятся ниже 4-проводной, 6 проводов, 8 проводов шагового двигателя подключение:

 14,Соответствие привода и двигателя

FMD2740C водитель может управлять отечественных и зарубежных производителей 2-фазный или 4-фазный мотор, для того, чтобы получить всю исчерпывающую информацию, вождение, необходимо выбрать разумное питающее напряжение и ток установка. Напряжение питания определяет уровень высокоскоростной производительности двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.

Напряжение питания выбран

Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой вид, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но также в работе высокого давления, низкой вибрации скорости.

Установлен выходной ток

Для того же двигателя, чем больше Настройка тока, тем выше скорость, токовый двигатель и больше тепла. Поэтому при нормальных обстоятельствах Настройка тока в мощную машину теплая, но не слишком горячая долгосрочная ценность.

Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не будут горячими.

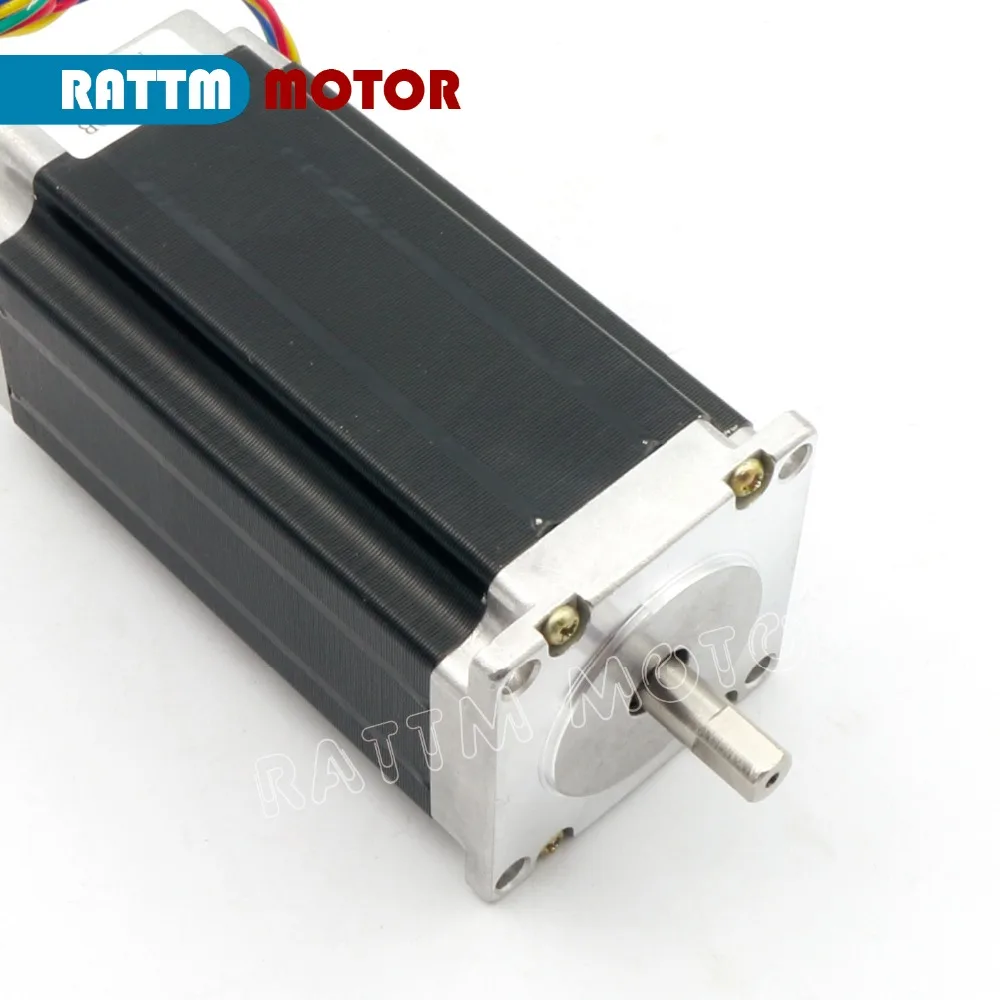

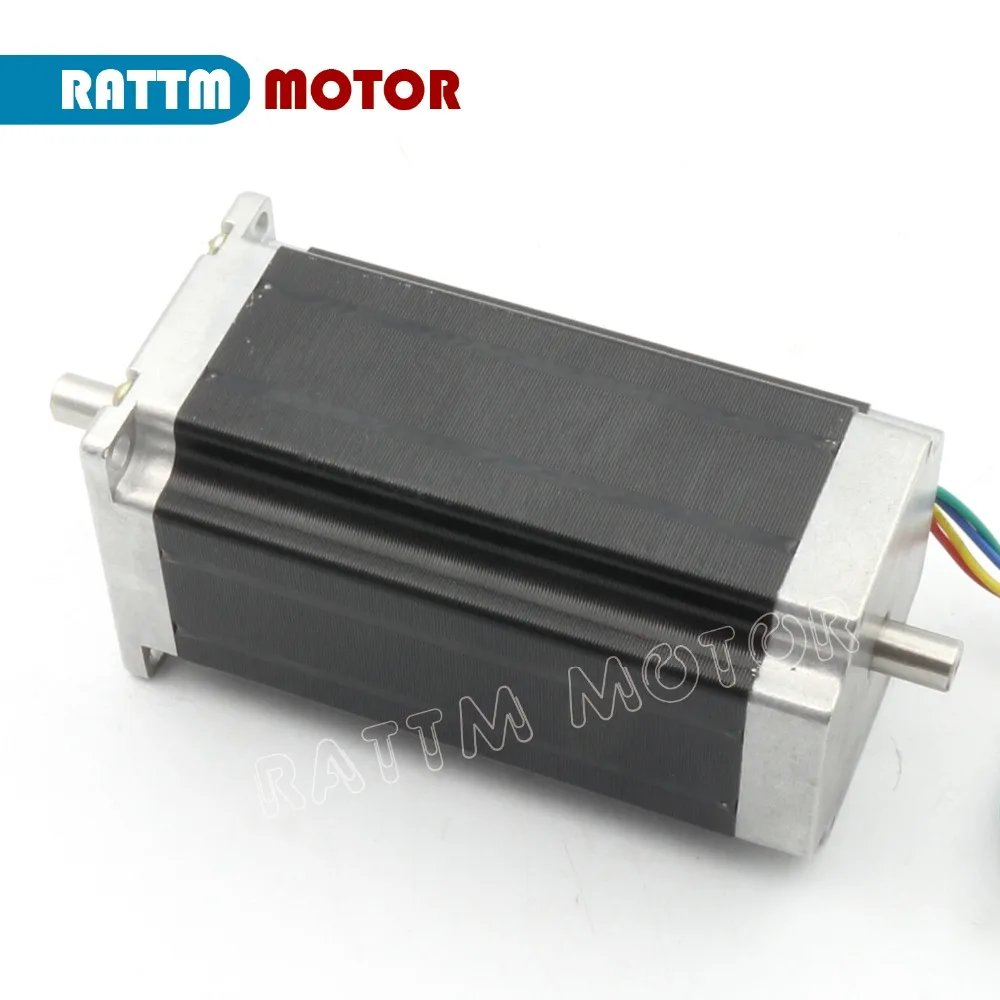

III. Шаговый двигатель

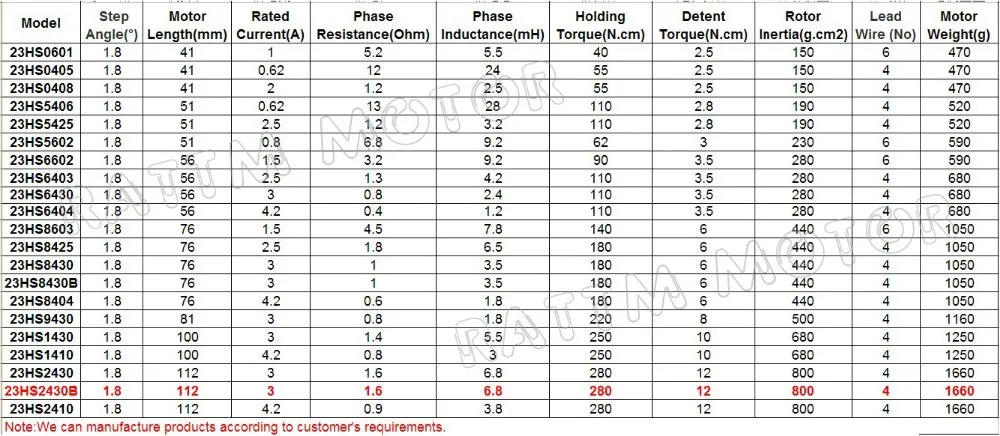

Техническое описание (23HS2430B, передний вал 8 мм диаметр и 21 мм длина; Задний вал 8 мм диаметр и 11 мм длина, 425 унций или 28 кг. См удерживающий крутящий момент)

Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем произвести.

Двигатель свинцовыми проводами:

Красный: A +

Зеленый Цвет:-

Желтый: B +

Синий: B

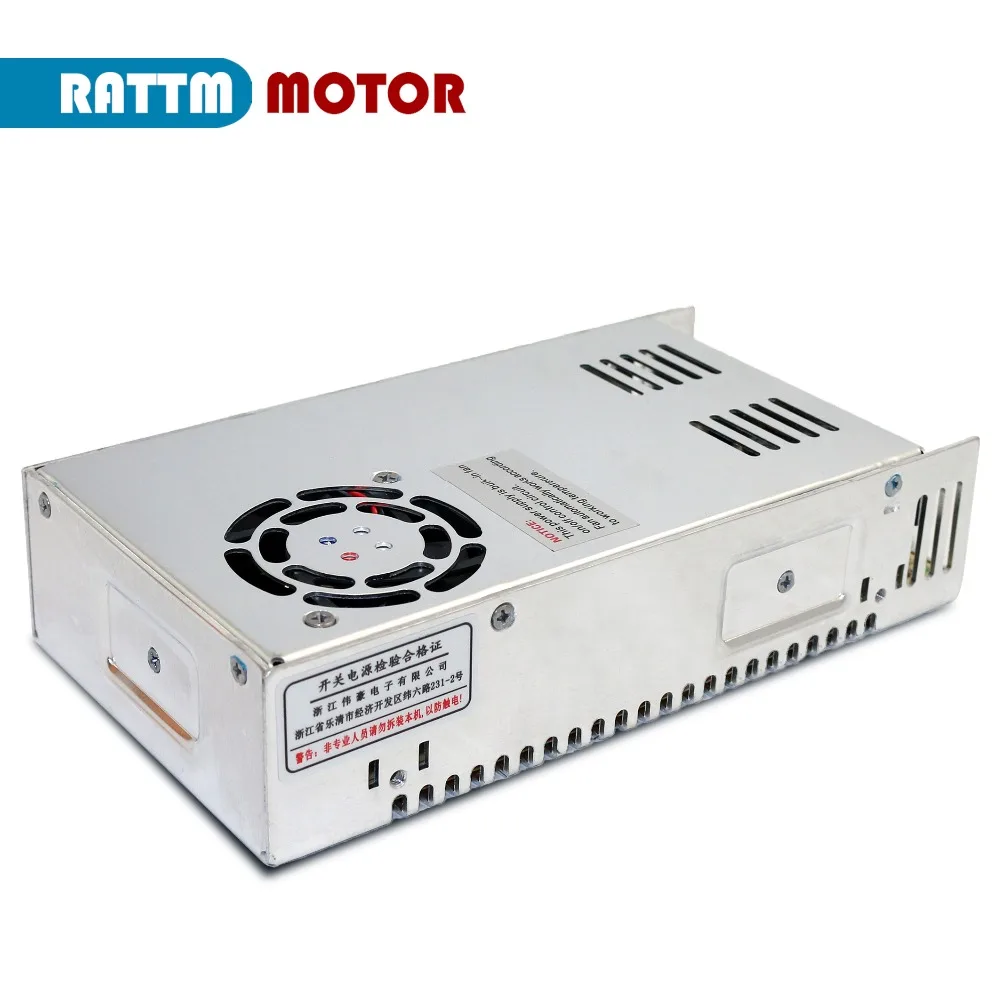

IV. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 36v/9,7 A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло
