Бесплатная доставка! 1 шт. генератор сигналов DDS AD9850 источник сигнала контрольный

Бесплатная доставка!

DDS генератор сигналов AD9850 DDS источник сигнала PC параметры управления и состояние хранения

В настоящее время начинается с генератор сигналов на изображении выше:

1. Генератор сигналов с MCU, загрузите прошивку до отправки, клиентам нужно только подключить питание, есть выход частоты, выходная частота мы сможем вам помочь изготовленный на заказ фиксируется на клиента, чтобы настроить параметры через ПК программное обеспечение для управления и хранится в памяти. Программное обеспечение управления ПК параметры настройки, пожалуйста, обратитесь к следующей содержание.

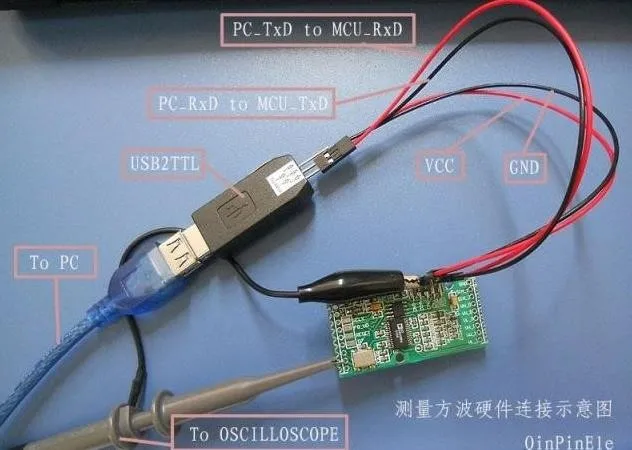

2, генератор сигналов заключается в том, чтобы создать специальное программное обеспечение для управления через ПК, магазин, выходная частота, частота запуска, остановка частоты, время и другие параметры и состояние развертки. Мы рекомендуем использовать CH340T из USB2TTL постоянного тока в переменный конвертер, конечно, другой PL2303 производства USB2TTL конвертер. Спасибо большое! Отказ от ответственности: эта цена не включает в себя какие USB2TTL постоянного тока в переменный конвертер, в том случае, если вам нужна наша с CH340T производства USB2TTL конвертер перейдите по ссылке ниже, чтобы войти!

3, источника питания: DC5V

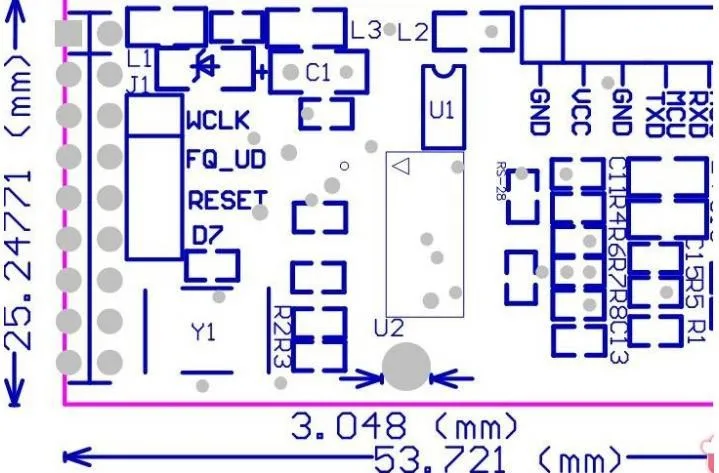

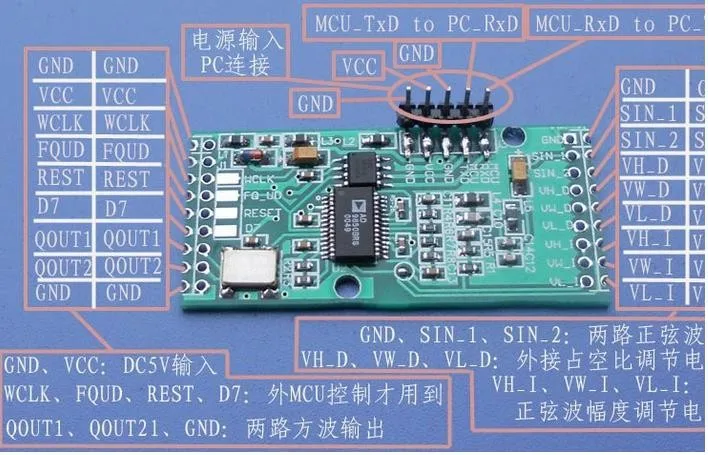

4, генератор сигналов приводит к линии управления в AD9850 тремя способами: WCLK, FQUD отдых и последовательной передачи данных линии: D7. Пользователям необходимо утвердить свои собственные MCU для того чтобы контролировать встроенный MCU (сварка, для того, чтобы избежать воздействия)

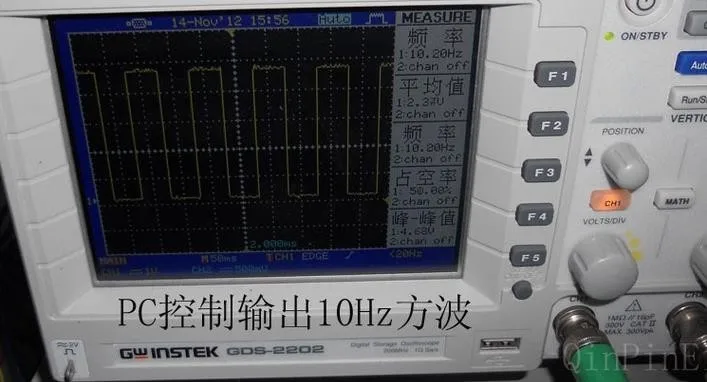

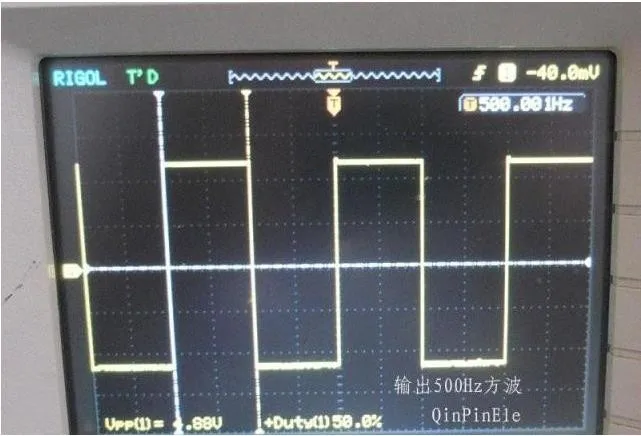

5 QOUT1 QOUT2 два дополнительных прямоугольная волна выход (разность фаз-180 градусов), частота-это один и тот же.

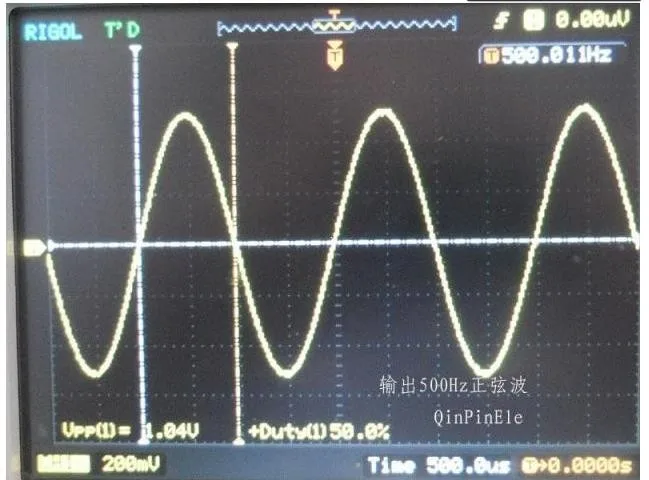

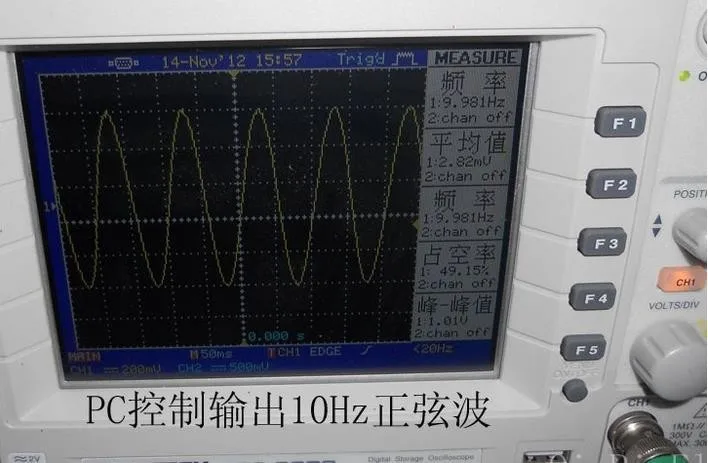

6, SIN_1, SIN_2 два дополнительных синусоида выход (разность фаз-180 градусов), частота двух-это один и тот же. В любое время два прямоугольную волну и два синусоида частоты одни и те же. (Потому что только аппаратный модуль)

7, в частности, одна вещь: в процессе использования провод провода заземления сигнала точки, то, пожалуйста, выберите ближайший точку заземления. Плате около выходного сигнала приводит к GND, пожалуйста, используйте эту точку заземления. Фактическое испытание, синусоида выход порты SIN_1 лучше в порту Sin_2 Выход синусоида.

8, генератор сигналов может быть внешний 1K потенциометр для регулировки скважность прямоугольную волну (по умолчанию на выходе прямоугольную волну Рабочий цикл: 50%)

Кроме того, также может быть внешний 50K Потенциометр для регулировки амплитуды синусоида амплитуда модуляции диапазон: около 80 мВ-1В (Vpp) (по умолчанию синусоида амплитуда 1V Vpp) не рекомендуется, в противном случае это повлияет на SDFR, побочных свободного динамического диапазона.

10), эксплуатационных характеристик генератор сигналов после четырех лет исследований и улучшение, теперь самая стабилизированная версия, добро пожаловать, чтобы проверить.

11, Выход синусоида: 0-возможностью погружения на глубину до 30 м, Vpp: 1V

12, на выходе прямоугольную волну: для детей 0 - 3 лет, M TTL высокий уровень: 5 В, низкий уровень: с напряжением 0 В

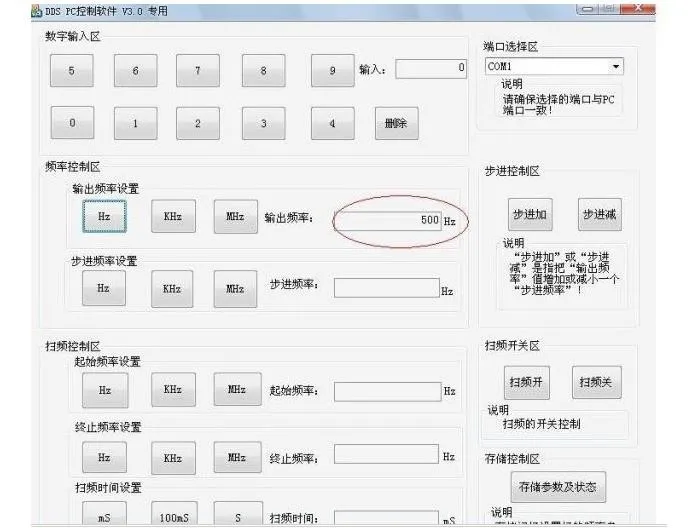

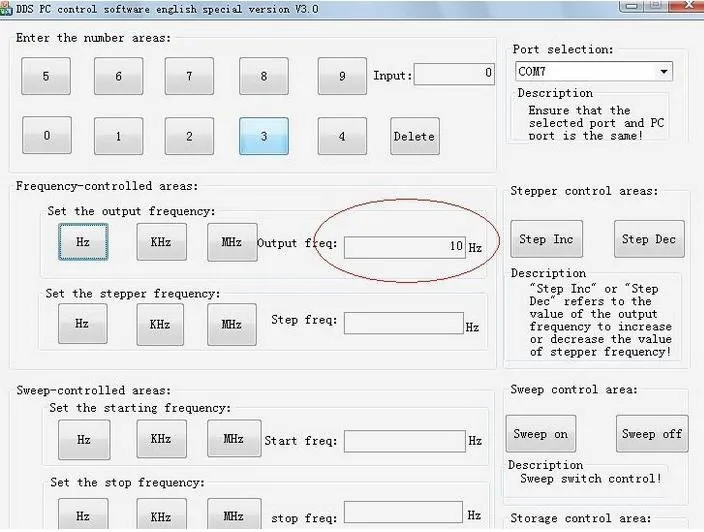

Через программное обеспечение управления ПК, которые должны быть завершены:

1, выходная частота является набор

2, также может быть установлен и развертки параметры: частота запуска, остановка частоты, Время развертки

3, управление развертки переключатель

4, в тех случаях, когда завершения настройки параметров, вы можете нажать кнопку «параметры хранения и статуса ", кнопка, для хранения параметров. В тех случаях, когда пониженного энергопотребления после того, как в следующий раз будут восстанавливать последнюю хранения параметры. Набор потребителем для того чтобы регулировать выходную мощность в функция частоты.

5 шт., в том случае, если состояние развертки, нажмите на кнопку «параметры хранения и кнопку проверки состояния, развертки государство хранится памяти в следующий раз, система автоматически переходит в состояние развертки. Не нужно контролировать пользователем состояние развертки. Удобно! По вкусу вашему ребенку..

6, рабочий показатели: развертки диапазон: 0-возможностью погружения на глубину до 30 м, развертки Разрешение: 1 Гц, Время развертки: 1-10S

В-третьих, доставки заявление

Список доставки:

1, MCU генератор сигналов доска (не включая USB2TTL)

ПК класса ПК программное обеспечение для управления и драйвер (почтовом ящике.)

Добро пожаловать в наш магазин, наслаждайтесь доставкой здесь, вы можете свободно связаться со мной, если у вас возникнут какие-либо вопросы, Обычно мы отправляем данные, код по электронной почте. Надеюсь вести бизнес с вами

1. Мы работаем по всему миру. Обращаем ваше внимание, что посылки в Италию, Нигерию и Бразилию идут дольше.
2. Перед тем как совершить покупку; проверьте правильность указанного адреса Или нет, пожалуйста, исправьте его перед оплатой
3. Доставка по всему миру из Гонконга в течение 12–24 часов после получения оплатыНомер отслеживанияКак можно скорее. Если вы совершаете один заказ на небольшую сумму, мы отправим его воздушной почтой. Надеемся на ваше понимание.
4. Мы рекомендуем отгрузкуDHL или EMS, И мы дали скидку для вас, вы можете получить его в4-9 рабочих дней.
5. Это занимает около15-30daysОбычно, если Доставка осуществляетсяАвиапочта Китая/Почта Гонконга

1. 12-месячная гарантия на изделия с дефектами. В данное понятие не входят поврежденные и/или неправильно эксплуатировавшиеся изделия.

1. Вы имеете право потребовать возврат средств или замену только в течение 1 недели после получения посылки при условии возврата товара в том виде, в котором он был получен.
2. Пожалуйста, свяжитесь с нами, чтобы запросить разрешение на возврат. Укажите в электронном письме свое имя, номер заказа и причину возврата. Все возвращенные товары должны содержать все оригинальные упаковочные материалы.
3. Переупаковывайте товар аккуратно. Возвращаемые изделия проходят проверку замена высылается сразу после обнаружения дефекта. В случае отсутствия подходящей замены мы вернем вам деньги. Стоимость доставки и оформления и страховые взносы не возмещаются.
4. Обратная Доставка оплачивается покупателем.
