10A с барьером Шоттки диодный Solar распределительная коробка Шоттки обход диоды для подавления переходных скачков напряжения

1. Особенности

1). Рассеянный распределительная коробка

2). Слабых сигналов

3). Высокая допустимая нагрузка по току

4). Высокая надежность

5). Высокие волны допустимая нагрузка по току

2. Механическая Дата

1). Чехол: P-600, литой пластик

2). Клеммы: Плакированные наконечники solderable в MIL-STD-202, метод 208

3). Полярность: Катод группа

4). Вес: 2,1 грамм (приблизительно)

5). Установочная позиция: любой

6). Изготовление: Тип номер

7). Без свинца: для RoHS/бессвинцовой версии

3. Для Рисования

R-6 Dim Мин Макс А 25,4   B 8,6 9,1 C 1,2 1,3 D 8,6 9,1 Все размеры указаны в мм

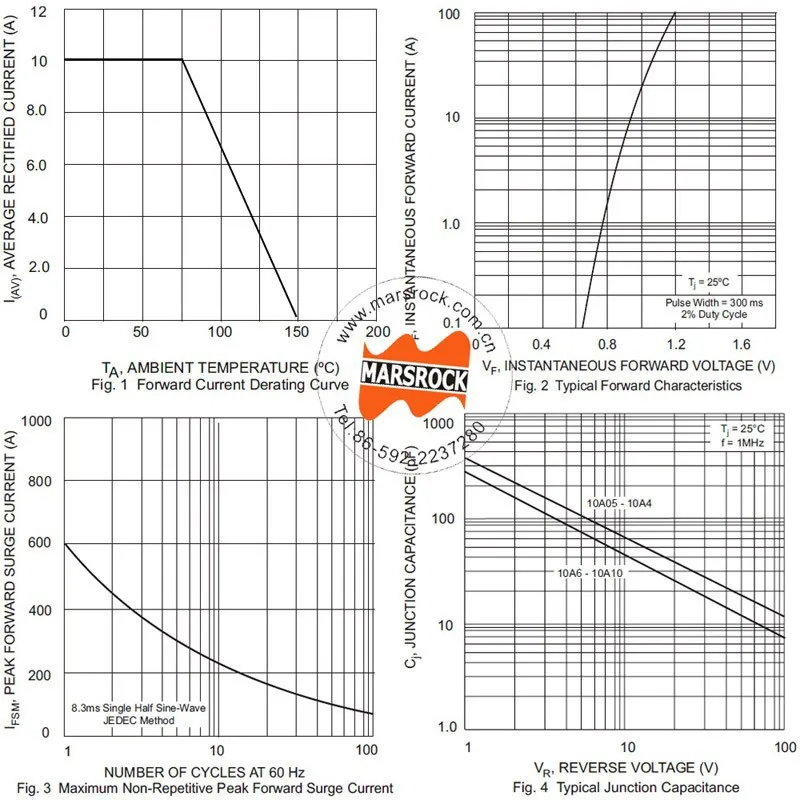

4. Максимальная оценка и электрические характеристики

Наиболее распространенная функция диода заключается в том, чтобы позволить электрическому току проходить в одном направлении (называемом дальним направлением диода), блокируя ток в противоположном направлении (обратном направлении). Таким образом, Диод можно рассматривать как электронную версию обратного клапана. Это однонаправленное поведение называется выпрямлением и используется для преобразования переменного тока в постоянный ток.

Когда ток течет через диод, происходит падение напряжения через диодные клеммы. В обозначены кремниевый диод имеет падение напряжения между 0,6-1,7 вольт, в то время как диод Шоттки перепада напряжения сию между примерно 0,15-0,45 вольт. Это снижение напряжения может обеспечить более высокую скорость переключения и лучшую эффективность системы.

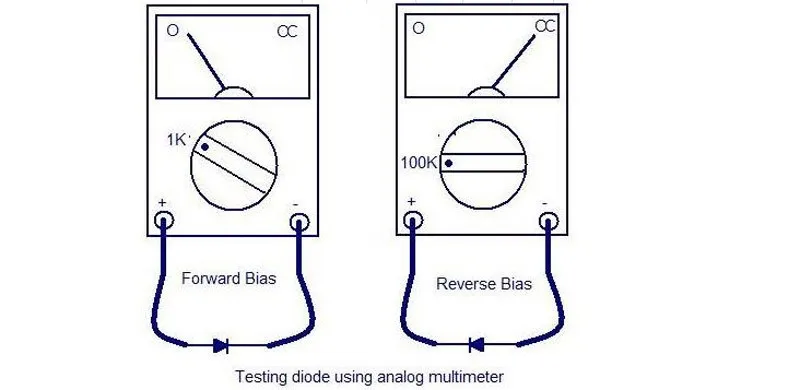

Если вы хотите подтвердить работоспособность диода или нет, используйте только мультиметр для тестирования:

1). Установите переключатель селектора мультиметра в положение с низким сопротивлением (например, 1K). Подключите положительный свинец мультиметра к аноду диода и отрицательному свинцу мультиметра к катоду диода. Если измеритель показывает низкое сопротивление чтения, мы можем гарантировать, что диод является здоровым. Это тест для проверки прямого смещенного режима диода.

2). Затем установите переключатель мультиметра в положение с высоким сопротивлением (скажите 100K). Подключите положительный свинец мультиметра к катоду диода и отрицательному свинцу к аноду диода. Если счетчик показывает бесконечное чтение, мы можем считать, что диод здоров. Это тест для проверки режима обратной блокировки диода. Счетчик показывает бесконечное или очень высокое сопротивление чтения, потому что обратный Смещенный диод имеет очень высокое сопротивление (обычно в диапазоне сотен K Ом).

6. Применение диода Шоттки В солнечной области

Защита от обратного тока и разрядки

Из-за низкого падения напряжения диода Шоттки, меньше энергии теряется, так как тепло делает их наиболее эффективным выбором для приложений, чувствительных к эффективности. Например, они используются в автономных («решетки») фотоэлектрических (PV) системах для предотвращения разрядки батарей через солнечные панели в ночное время, называемые «блокирующие диоды». В системах, связанных с сеткой, с несколькими струнами, соединенными параллельно, для предотвращения обратного тока, протекающего от прилегающих струн через затененные струны, если "БАЙПАСНЫЕ диоды" потерпели неудачу.

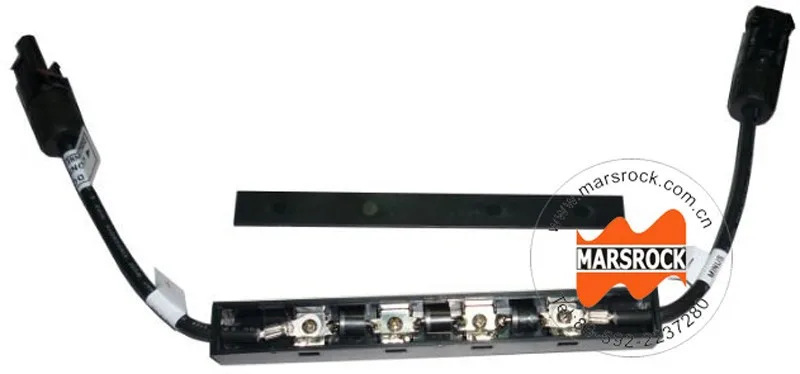

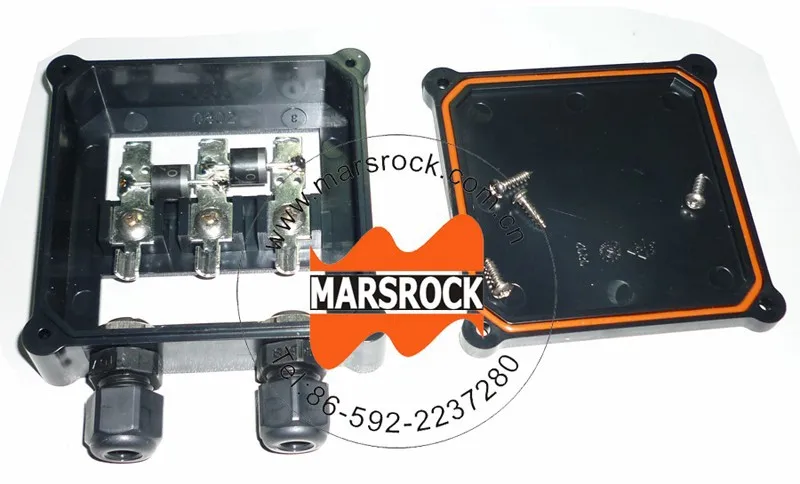

Применение в распределительной коробке

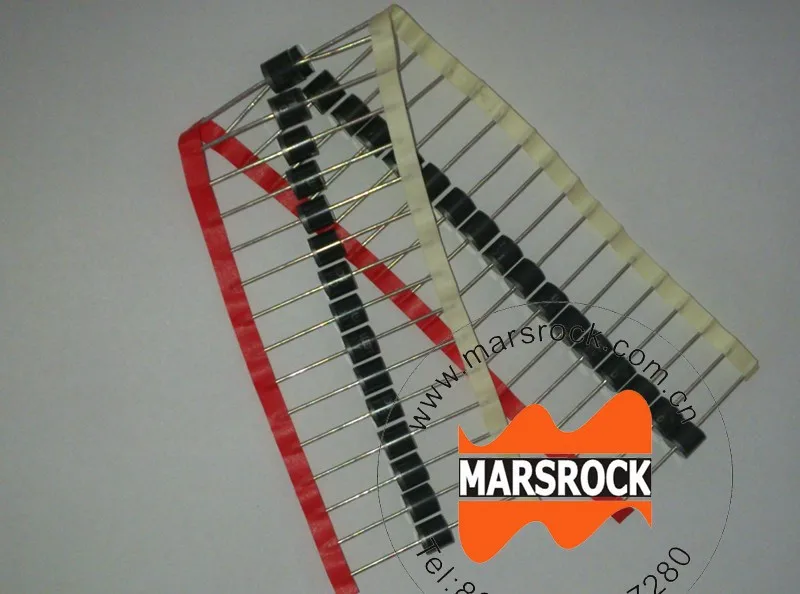

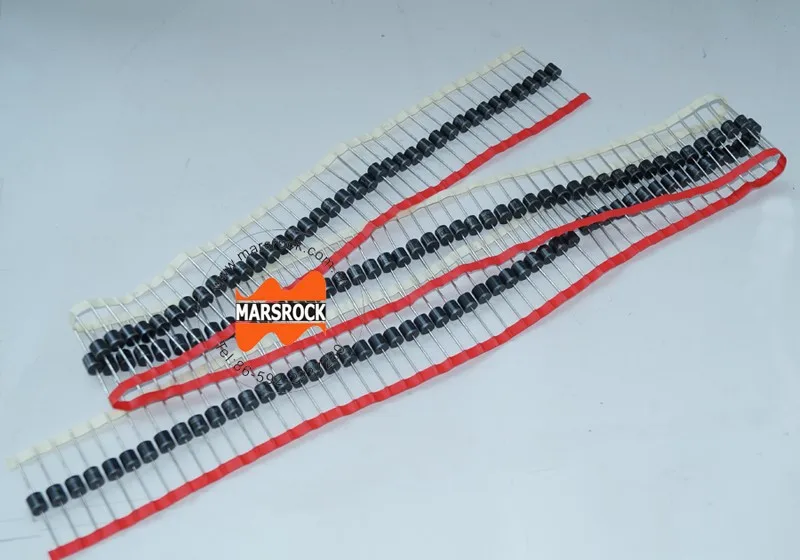

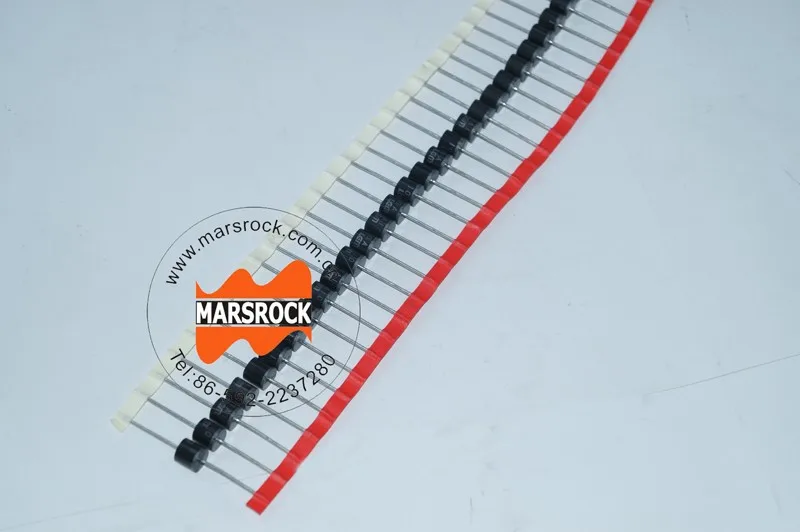

7. Фото продукта

8. О нас

Как профессиональный производитель и поставщик солнечных продуктов более 7 лет, мы производим и продаем виды солнечных продуктов, таких как панели солнечных батарей, коробки солнечных батарей, солнечный инвертор, Солнечный контроллер, И т. д. Для того чтобы изготовить продукцию наивысшего качества, мы всегда выбираем превосходное сырье. Диод является очень важным компонентом для многих солнечных продуктов, поэтому мы решили продукт от нашего поставщика, чтобы улучшить его производительность и качество.

После сохранения нашими инженерами в течение многих лет, мы продвигаем этот тип солнечного диода, который может идеально соответствовать распределительной коробке, а также может быть использован в другом месте. Поэтому, если вы хотите приобрести диод, наш диод определенно ваш идеальный выбор.
