TX-MF13 (заменить TX-MF11A) Правдивая и отличная светодиодный функциональная система

A: светодиодный дисплей переключателя питания для ручного и автоматического управления;

B: светодиодный дисплей вентилятора или переключатель кондиционера для ручного и автоматического управления;

C: аудиовыход (с функцией аудио необходимо отправить карту);

D: температура и влажность, экологическая информация, такая как яркость, и мощность дисплея внутреннего сбора информации; (последний временно не реализован)

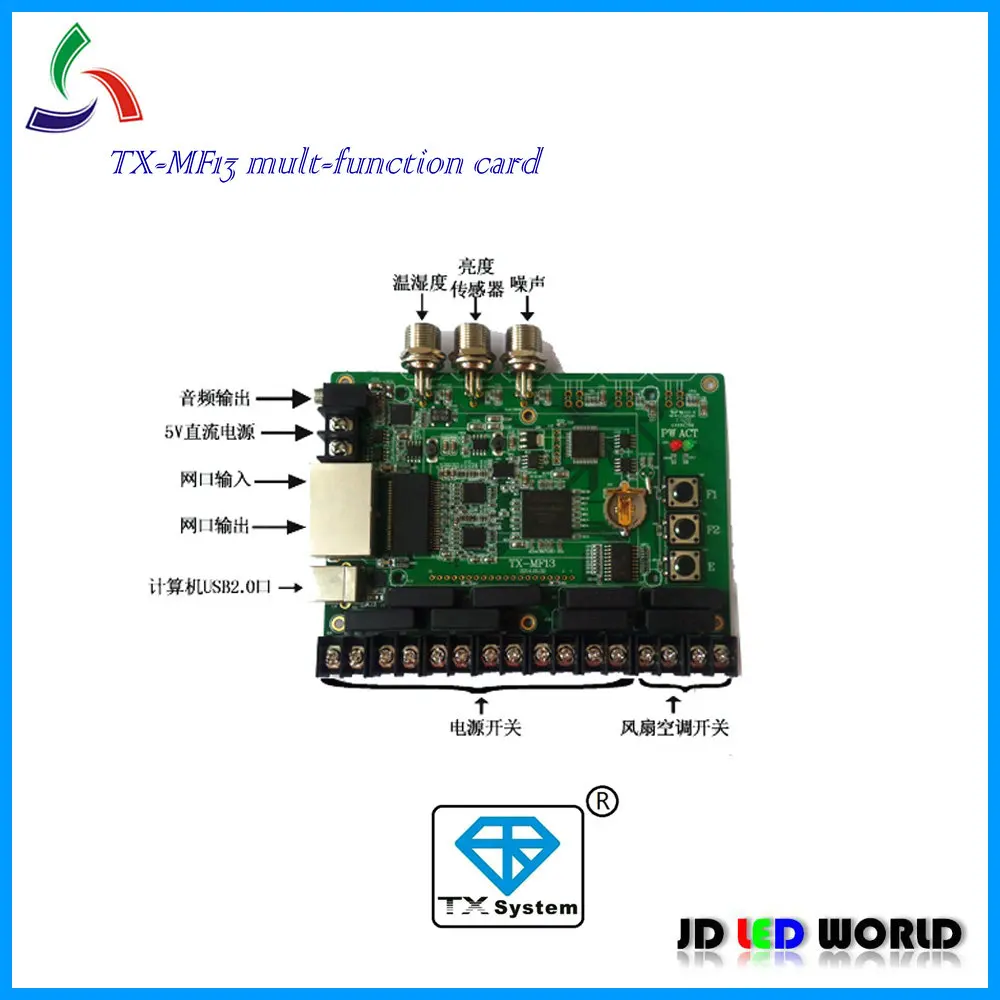

2 Описание аппаратного интерфейса:

Рисунком

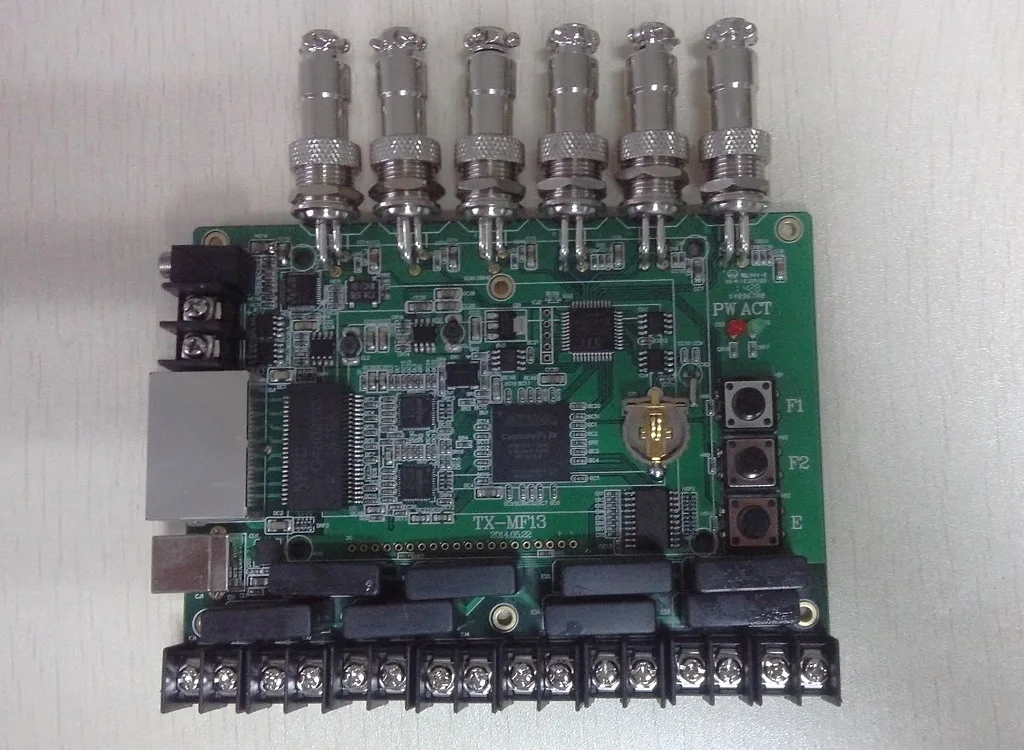

A: интерфейс датчика, поддержка, температура окружающей среды и яркость влажности; Размещен как показано на рис. 1, 6 интерфейсов датчика, осталось 1 после температуры и влажности датчика. Левый 2 датчика яркости;

B: восемь реле, включая 6 групп слева направо, в свою очередь для управления питанием EJ1 ~ EJ6, соответствующий набор программного обеспечения в переключателе питания 1 ~ 6; остальные 2 группы для контроля кондиционера или выхлопного выключателя EJ7 ~ EJ8, соответствующий набор программного обеспечения в переключателе вентилятора 1 и переключателе 2; Реле для твердотельного реле переменного тока, максимальная нагрузка поддерживает ac 480 v, 2 a. (Примечание: Когда выключатель закрыт, переключатель между клеммным напряжением 0 В, выключатель выключен, переключатель между клеммным напряжением около 0,06 В ~ 0,160 в)

C: 3,5 мм аудиовыход для подключения к колонкам или усилители;

D: интерфейс USB для отладки, не имеет ничего общего с фактической функцией использования;

E: ключи F1, F2, E, временно не реализованы.

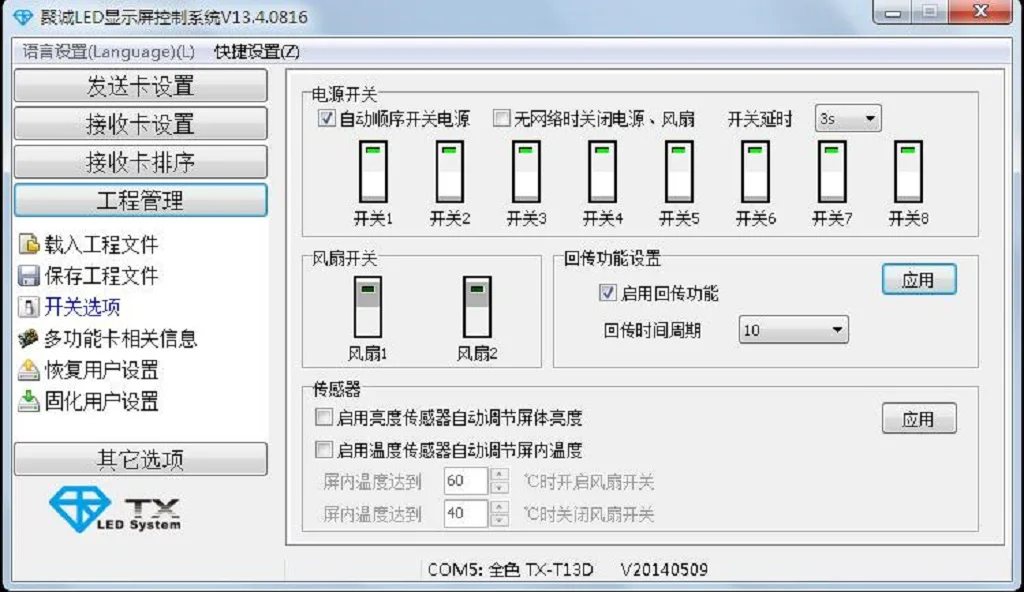

A: расширенные функции управления переключателем: < br / > Функция «автоматический переключатель последовательности», может быть реализована в соответствии с заданным интервалом времени, в свою очередь, закрыта (заказ) или отключите все выключатели (реверс); < br / > "нет выключения сети питания, функция вентилятора включена, Гигабитная сеть, когда входной сигнал потерян, будет автоматически отложен отключение всех переключателей; Восстановление Гигабитного входного сигнала, Все переключатели автоматически закрываются во времени;

B: датчик температуры может быть прикреплен, и нажмите «включить автоматическую регулировку температуры...», в соответствии с установленными температурными режимами Автоматическая открытая или закрытая система охлаждения;

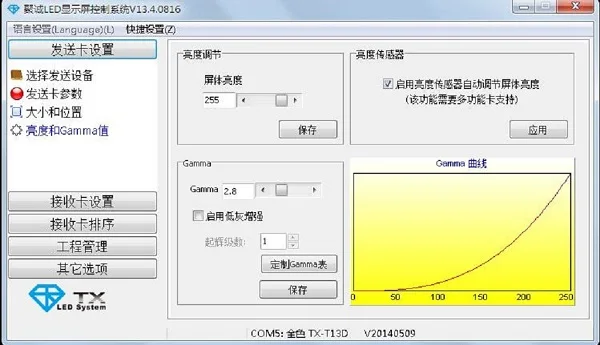

C: можно подключить датчик яркости, следующий рисунок 2 нажмите отправить набор карт) (, нажмите "... Автоматически отрегулируйте функцию яркости экрана ";

Для реализации в режиме реального времени Регулировка яркости дисплея в соответствии с яркостью окружающей среды обеспечивает эффект энергосберегающей защиты окружающей среды.

A: нажмите на [управление] на панели инструментов, введите) (отображение параметров управления, нажмите на кнопку «Вкл» или «выключение питания»;

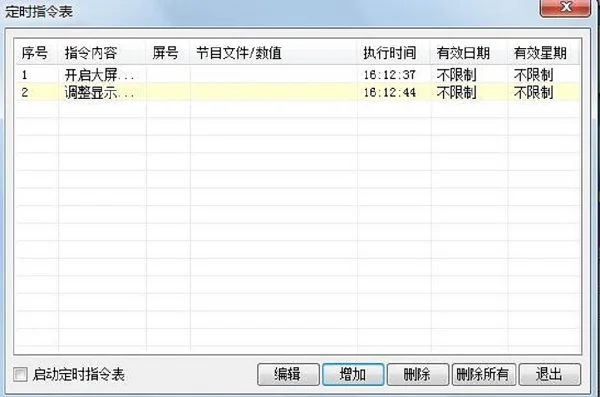

B: может быть настроен zijin player Таблица инструкции по времени, переключатель мощности и регулировка яркости, и включить таблицу инструкции по времени, Следующий чехол-схема;
