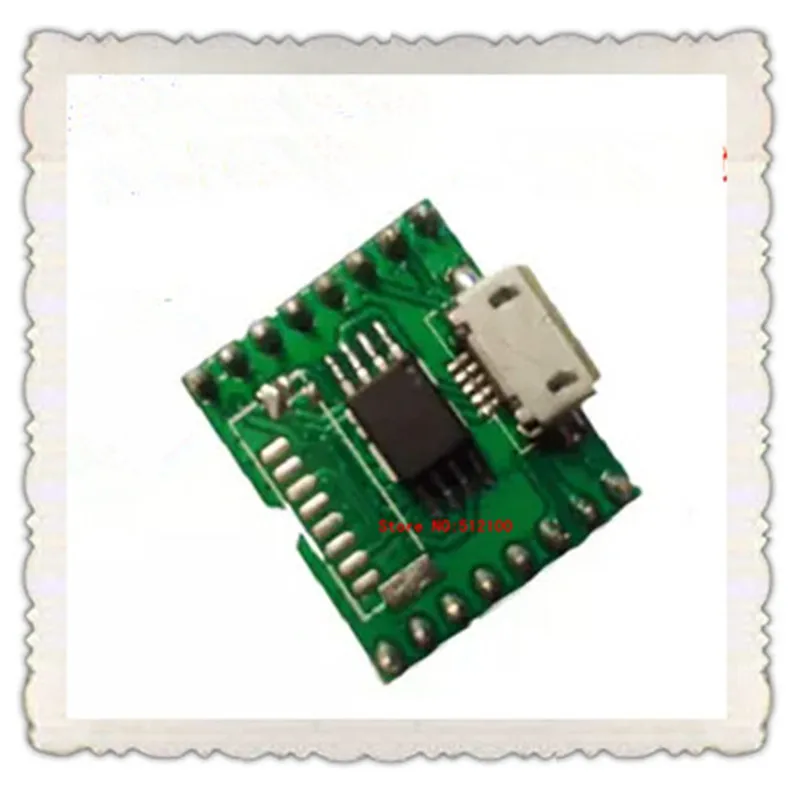

10 шт. серийный USB MP3 модуль Замена голосового содержимого QJ003M01 Музыка |
3 647,23 руб. / набор
Супергетеродинный беспроводной приемник RXB14 433 МГц 3 В-5 5 В для Arduino/AVR | Электронные
10 шт./лот IRFR9024N FR9024N TO252 MOS FET новый оригинальный | Электронные компоненты и
105,45 руб. / набор
1 шт. Новый и оригинальный биполярный транзистор IRG4PH50UDPBF TO-247 с ультратонким
206,55 руб.
Биполярный транзистор IKY75N120CH3 K75MCH3 с изоляцией 5 шт./лот 150A 1200 в N-канал TO-247 |
9 586,50 руб. / набор
Бесплатная доставка FGH40N65UFD 40N65 FGH60N60SFD 60N60 G20N50C SIHG20N50C G30N60B3 RURG8060 IXGH50N60B IXGH50N60A TO-247 |
539,46 - 941,22 руб.
Биполярный транзистор с ультратонким диодом для восстановления IRG4PH50 TO-247 G4PH50UD 10
749,49 руб. / набор
Mega Semiconductor CO., Ltd.
Магазина Mega Semiconductor CO., Ltd. работает с 12.10.2011. его рейтинг составлет 95.56 баллов из 100. В избранное добавили 18863 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 2398 наименований товаров, успешно доставлено 213891 заказов. 14294 покупателей оставили отзывы о продавце.
Характеристики

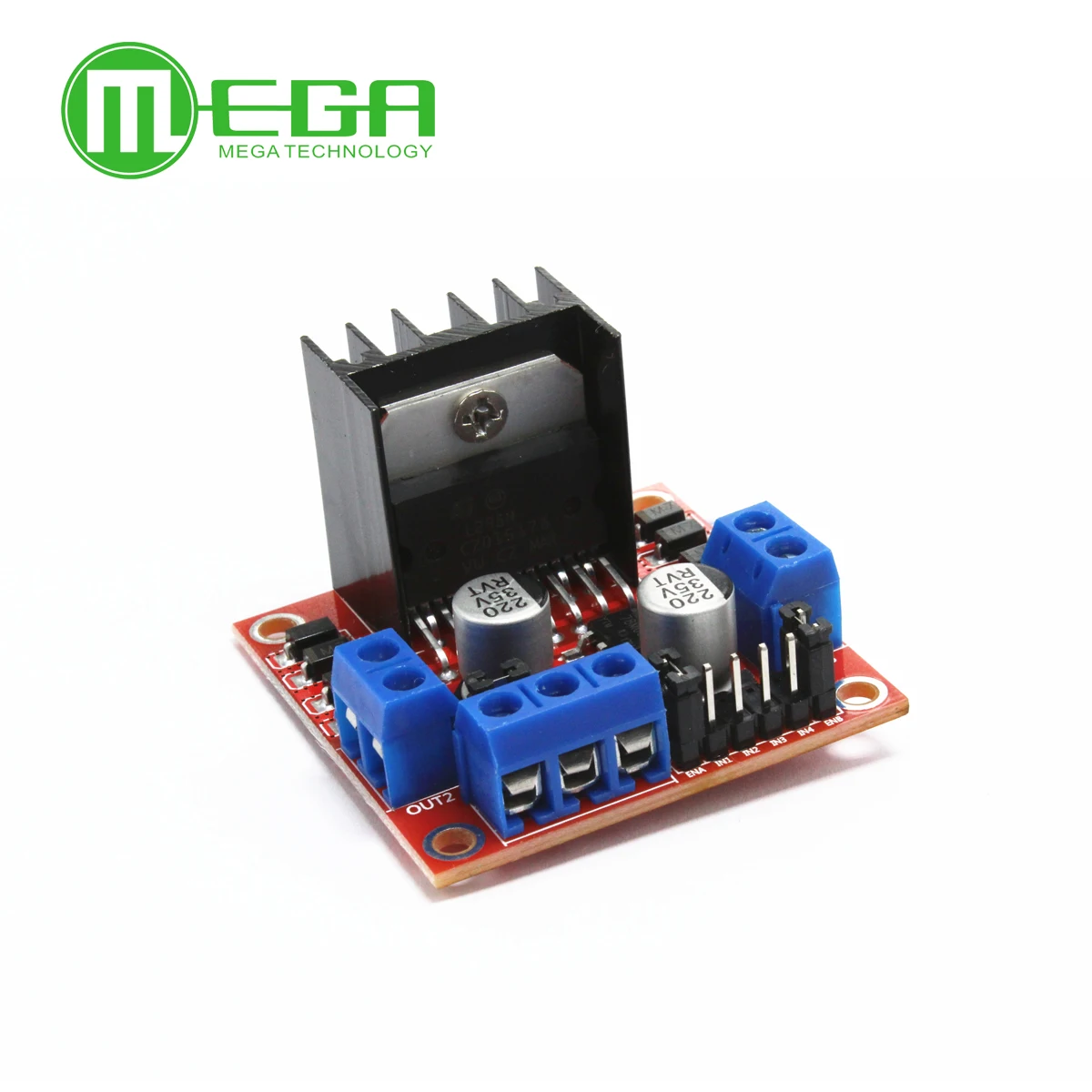

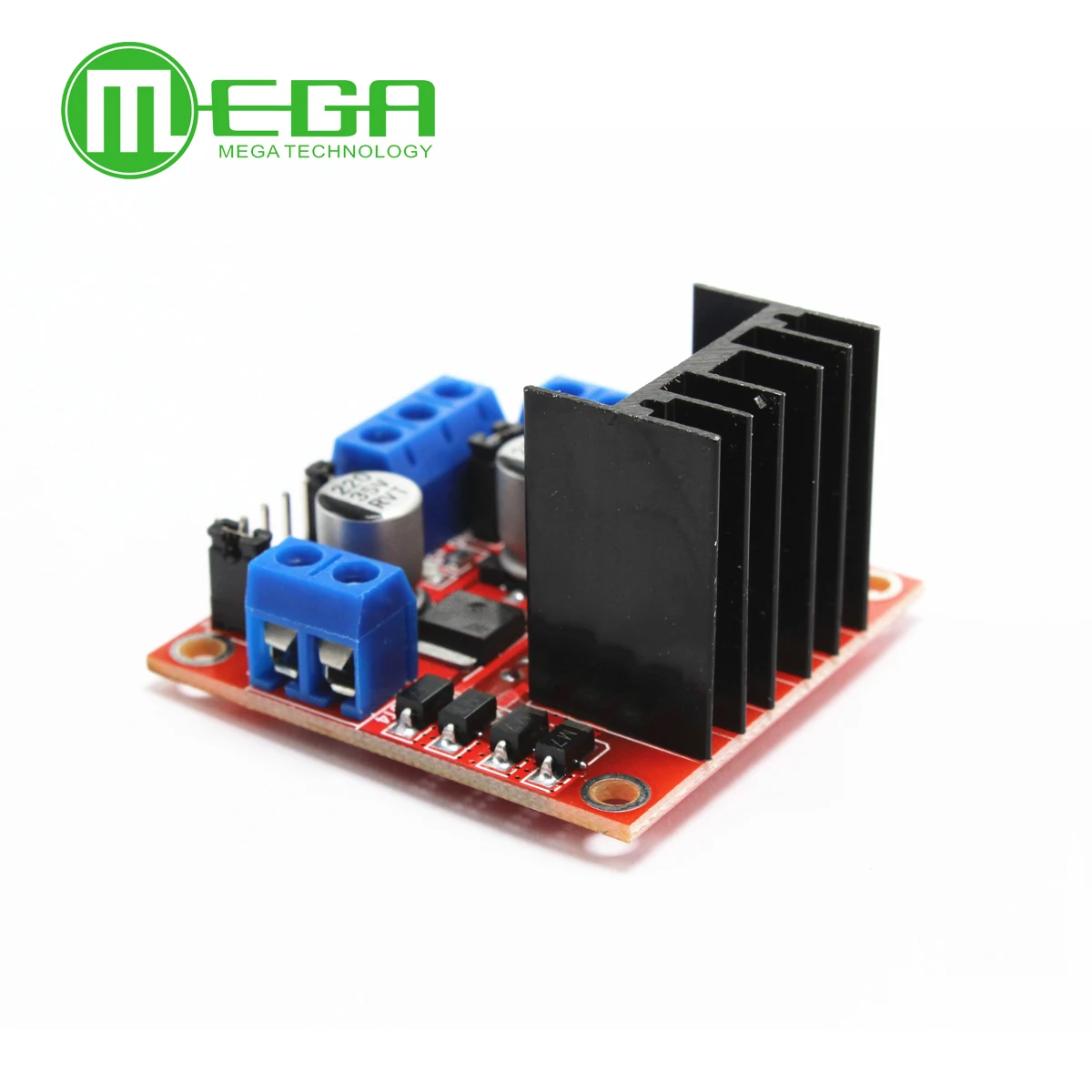

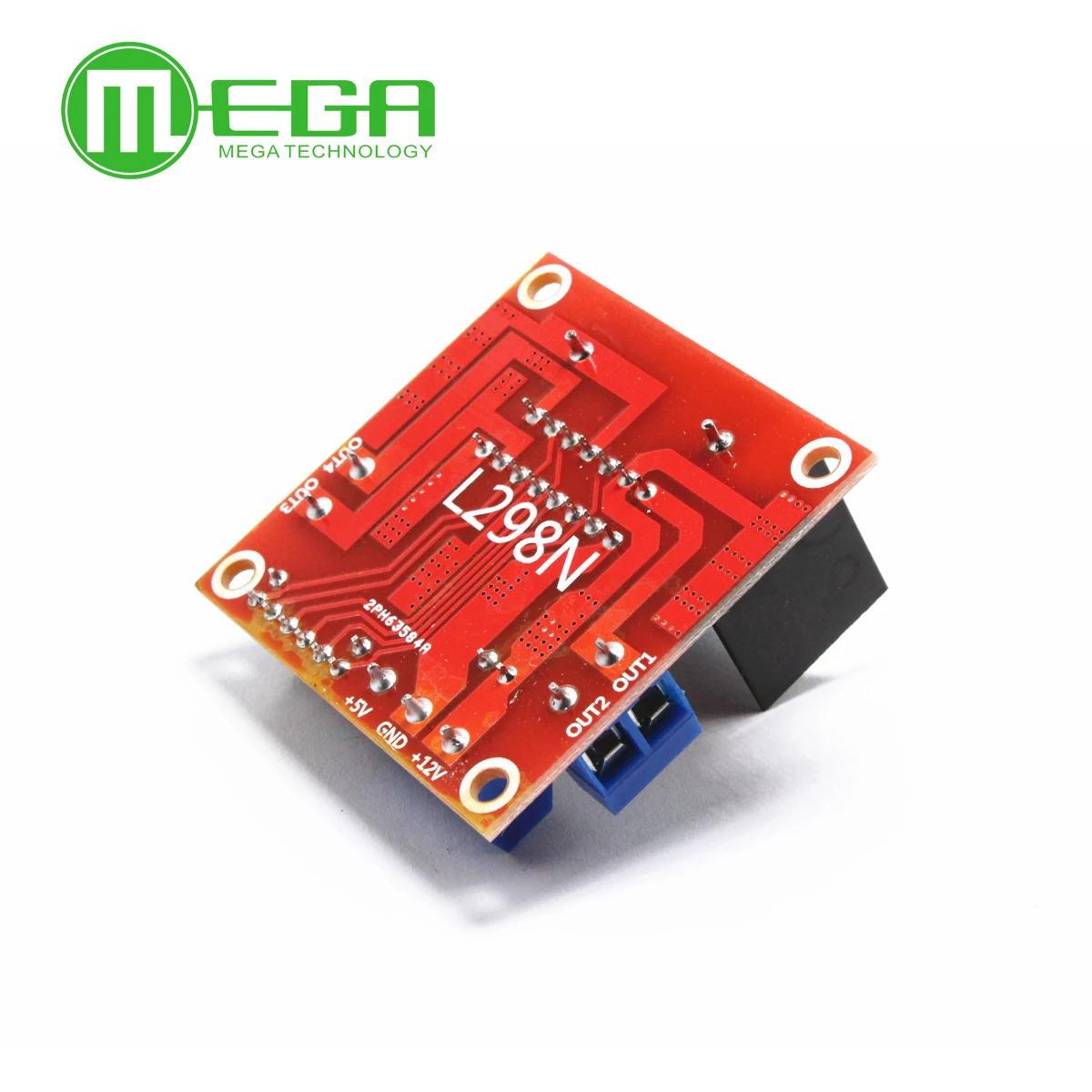

Модуль платы драйвера L298N для шагового двигателя умный автомобильный робот
История изменения цены
*Текущая стоимость 1 163,45 / lot уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 1477.50 руб. | 1507.55 руб. | 1492 руб. |
| Jan-18-2026 | 1198.14 руб. | 1222.63 руб. | 1210 руб. |
| Dec-18-2025 | 1454.93 руб. | 1483.61 руб. | 1468.5 руб. |
| Nov-18-2025 | 1442.20 руб. | 1471.61 руб. | 1456.5 руб. |
| Oct-18-2025 | 1151.23 руб. | 1174.15 руб. | 1162.5 руб. |
| Sep-18-2025 | 1419.96 руб. | 1447.1 руб. | 1433 руб. |
| Aug-18-2025 | 1407.13 руб. | 1435.49 руб. | 1421 руб. |
| Jul-18-2025 | 1396.53 руб. | 1424.54 руб. | 1410 руб. |
Описание товара
Название модуля
Двойной модуль драйвера мотора H-bridge
Режим работы
Драйвер H-bridge (двойной)
Главный чип
L298N
Упаковка
Поставки в 9 коробках
Логическое напряжение
5 В
Напряжение привода
5 В-35 В
Логический ток
0ма-36ма
Ток привода
2A (макс. Один мост)
Температура хранения
От-20 до 135 Максимальная мощность
25 Вт
Вес
30 г
Внешние размеры
43*43*27 мм
Характеристики продукта:
В этом модуле используется чип ST L298N в качестве основного драйвера, способность вождения, низкий нагрев, сильная защита от помех.
Этот модуль может использовать встроенный 78M05 для принятия питания за рулем секции питания, но во избежание повреждения чипа регулятора, при использовании больше напряжения привода 12 В Используйте внешний логический источник питания 5 В.
В модуле используются фильтрующие конденсаторы большой емкости, дренажный диод может повысить надежность.
Аудитория грузового модуля, сфотографировала вас, спасибо.
Советы по использованию дисковых модулей
Область применения модуля драйвера
L298N-это ST компания, производящая высоковольтные высокоточные чипы драйвера двигателя. Чип использует 15-контакпосылка ВКУ. Основными особенностями являются: высокое рабочее напряжение, Максимальное рабочее напряжение до 46В; Выходной ток мгновенный пиковый ток до 3а непрерывный рабочий ток 2А; Номинальная мощность 25 Вт. Содержит два H-мостовых высоковольтных и высоковольтных полномостовых драйвера можно использовать для привода двигателя постоянного тока и шагового двигателя, индуктивной нагрузки катушки реле; С помощью стандартного управления сигналом логического уровня; имея два разрешенных конца управления, позволяют или запрещают работу, имеет входной терминал источника питания логического устройства, В чехол независимо от входного сигнала воздействуют на внутреннюю логическую часть цепи для работы при низком напряжении; Может быть внешним сенсорным резистором, количеством изменения отзывы на цепь управления. Чип-привод L298N, чип может управлять двухфазным шаговым двигателем s или четырехфазным шаговым двигателем может управлять двумя двигателями постоянного тока.
Описание/Примечание
Таблица функций порта
Схема схемы цепи
В этот модуль встроен встроенный источник питания 5 В. Когда вы управляете напряжением 7 В-35 В, может встроенный логический источник 5 В, не входное напряжение при использовании встроенного источника питания 5 В, интерфейс питания + 5 В, но приводит к напряжению 5 В для наружного использования
Когда ENA so IN1 IN2 контроллер OUT1 OUT2
Когда ENB so IN3 IN4 контроллер OUT3 OUT4
Примеры приложений
1: приводной шаговый двигатель
Обычное 4-проводное 2-фазное подключение двигателя, как показано на рисунке
Включить ENB
От IN1 - IN4 введите следующее время привода, вы можете контролировать скорость и направление шагового двигателя
2: приводной двигатель постоянного тока
Этот модуль представляет собой 2-канальный драйвер H-bridge может управлять двумя двигателями одновременно, соединение показано на рисунке
Так же как и Эна ЭНБ
Соответственно, от скорости и направления входа к сигналу PWM, ведущему Мотор 1 на IN1 IN2
ШИМ-сигнал скорости и направления приводного двигателя 2 может быть соответственно от входа IN3 IN4
Сигнал как показано
