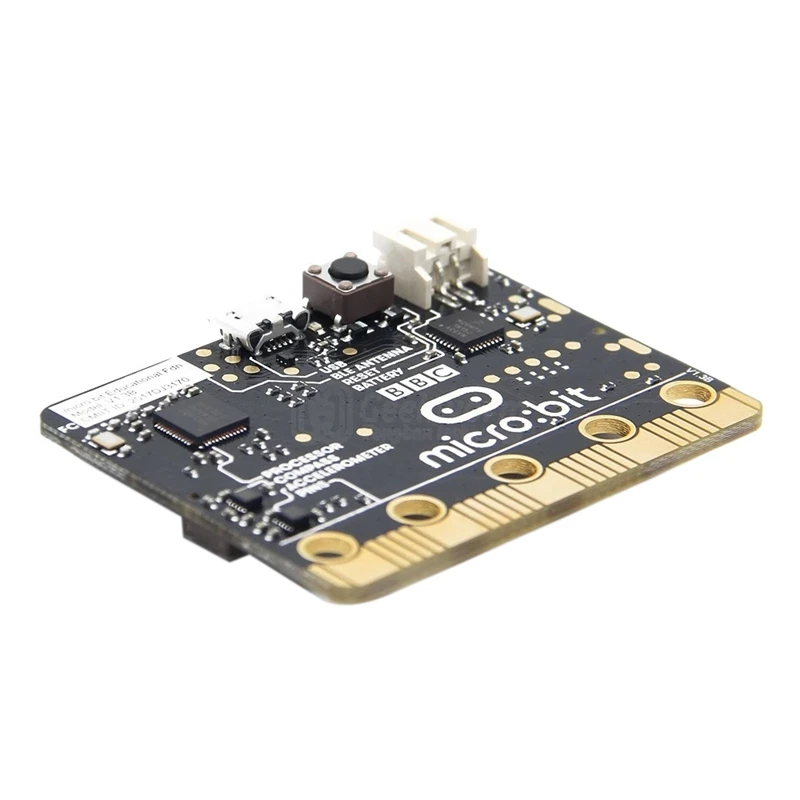

Для BBC Micro:Bit Go NRF51822 макетная плата MBIT1 | Компьютеры и офис
1 423,15 руб.

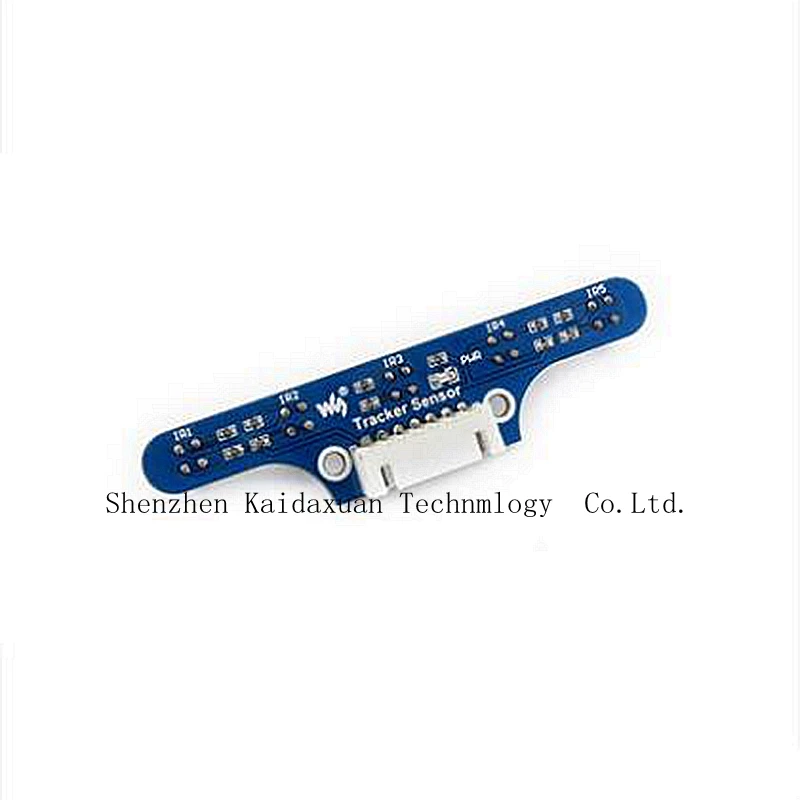

ITR20001/t инфракрасный датчик слежения модуль детектор салона автомобиля |
HENRYLIAN (JieWei) оригинальная материнская плата PCB Logic для PS3 1000 1st Gen жирная консоль Blu-Ray
SIM900 GPRS GSM щит совместимый с Arduino макетная плата Quad-Band для Высокое качество |
1 461,35 руб.
Raspberry Pi 3B +/4B zero W LCD 3 5 дюймов HDMI 480*800 Емкостный сенсорный | Компьютеры и офис
1 862,51 руб.
Altera Cyclone Board EP4CE6-C EP4CE6E22C8N ALTERA IV FPGA макетная плата + 12 наборов аксессуаров =
Чехол для Raspberry Pi MEGAPI | Компьютеры и офис
1 478,69 руб.
WS Development Tool Store
Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.
Характеристики
Системная плата STM32 Core103R STM32F103RCT6 STM32F103 ARM Базовая для оценки и разработки с полной
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.59 руб. | 0.95 руб. | 0 руб. |
| Feb-18-2026 | 0.38 руб. | 0.2 руб. | 0 руб. |
| Jan-18-2026 | 0.95 руб. | 0.37 руб. | 0 руб. |
| Dec-18-2025 | 0.97 руб. | 0.5 руб. | 0 руб. |
| Nov-18-2025 | 0.29 руб. | 0.72 руб. | 0 руб. |
| Oct-18-2025 | 0.67 руб. | 0.42 руб. | 0 руб. |
| Sep-18-2025 | 0.52 руб. | 0.81 руб. | 0 руб. |
| Aug-18-2025 | 0.69 руб. | 0.1 руб. | 0 руб. |
| Jul-18-2025 | 0.13 руб. | 0.83 руб. | 0 руб. |
Описание товара

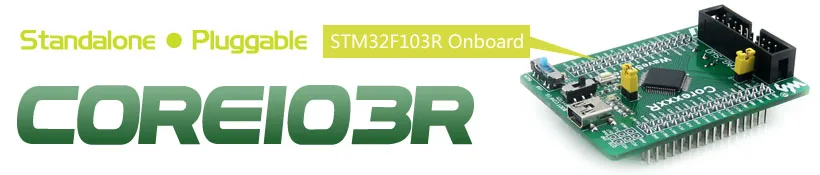

STM32 доска Core103R STM32F103RCT6 STM32F103 STM32 ARM Cortex-M3 оценки развития основной плате с полными IO расширителей
STM32 STM32F103RCT6 MCU core board, full IO expander, интерфейс отлаживания JTAG/SWD
Обзор
Core103R-это основная плата STM32 MCU, предназначенная дляSTM32F103RCT6, Поддерживает расширение. Идеально подходит для запуска разработки приложений с семьей STM32F.
- Минимальная готовая к запуску система, интегрирует цепь часов, цепь управления USB, разъем USB и т. д.
- Все порты I/O доступны на штырьковые наконечники
- JTAG/SWD Программирование/интерфейс гайки
- 2,54 ммHeader, могут быть подключены в вашей доски приложений
Что на плате
- STM32F103RCT6:Высокая производительность STM32 MCU, который имеет:
- Ядро:Cortex-M3 32-разрядный процессор RISC
- Рабочая частота:72 МГц, 1,25 DMIPS/МГц
- Операционной Напряжение:2-3,6 V
- Посылка:LQFP64
- Память:256 Кб Flash, 48 КБ SRAM
- Интерфейсы связи MCU:
- 3xspi, 5xusart, 2xI2S, 2xI2C, 1xsdio, 1x USB, 1xCAN
- AD и DA конвертеры:3 x AD (12 бит, 16 каналов); 2 x DA (12 бит)
- Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP
- AMS1117-3.3:3,3 V регулятор напряжения
- Выключатель питания,Питание от 5Vin или USB подключения
- Выбор режима загрузки,Для настройки pin BOOT0
- Мощность индикатор
- VBUS светодиодный
- Кнопка сброса
- 8 м с украшением в виде кристаллов
- 32,768 K кристалл,Для внутреннего RTC с калибровкой
- Интерфейс JTAG/SWD:Для гайки/программирования
- Разъем USB,Используется для создания связи USB между ПК и платой разработки STM32
- Расширитель MCU pins,Разъемы расширения VCC, GND и все I/O доступны для дальнейшего расширения
- 5Vin выносной,Вход 5 В источника питания
- Usb-включения, джемпер
- Короткий Джемпер, чтобы включить функцию USB
- Откройте перемычку, чтобы отсоединить от родного порта ввода/вывода
- VBAT Перемычка выбора
- Короткий Джемпер в использовании система источника питания
- Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее

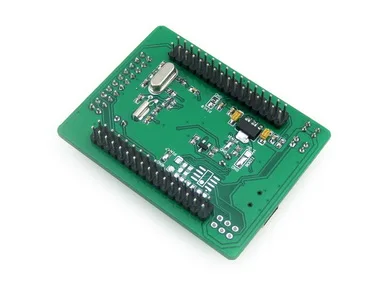

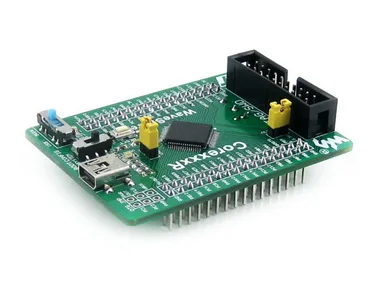

Фото
Примечание:
Материнская плата или программатор/дебютор на фото не входит в цену.
Core103R обеспечивает интерфейс для отлаживания JTAG/SWD, но не интегрирует какую-либо функцию отлаживания, необходим локатор.
JTAG/SWD интерфейсы
На рис. 1, на рис. 2 изображен наконечник наконечника JTAG, интерфейс SWD, соответственно
Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
Развития ресурсы
Макетная плата Core103R STM32 поставляется с компакт-диском для руководства пользователя, включая средства разработки, указанные ниже:
- Соответствующее программное обеспечение (KEIL и т. д.)
- Примеры в C
- Схема (PDF)
- Разработка документов
Размеры
Посылка содержит
- Core103R x 1
- Кабель USB type-A-Mini-B x 1
- Руководство пользователя CD x 1
Из-за особенностей работы
-1 шт.
