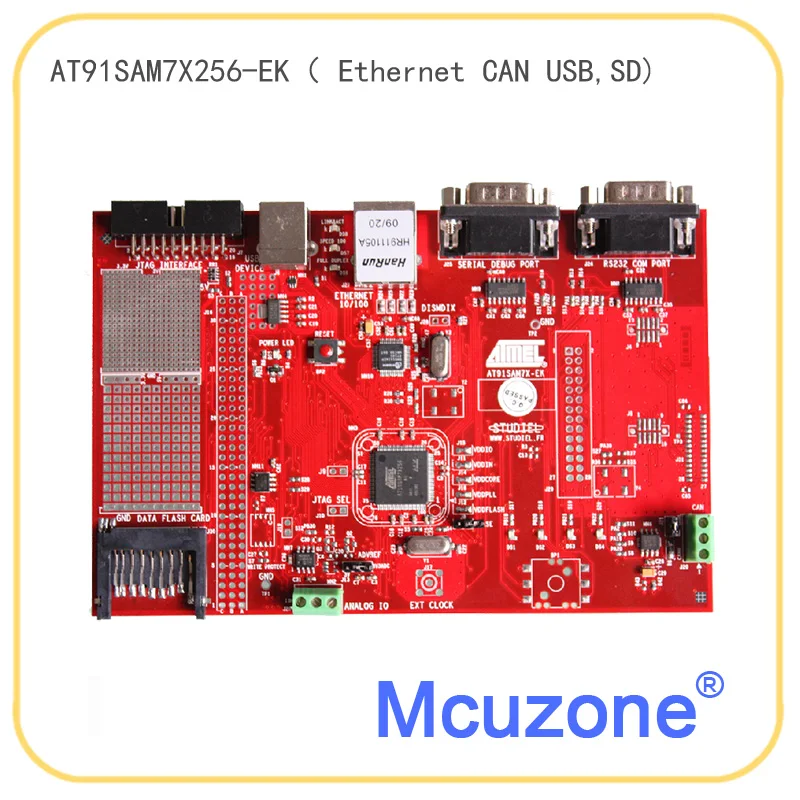

AT91SAM7X SAM7X SAM7X256 оценки комплект Ethernet USB UART может SD | Компьютеры и офис

AT91SAM7X SAM7X SAM7X256 оценки комплект Ethernet USB UART может SD | Компьютеры и офис

В AT91SAM7X256 является флэш микроконтроллер со встроенным Ethernet, USB и может интерфейс, на основе 32-бит ARM7TDMI процессор RISC. Он оснащен 256 К байтами встроенной высокой скорости вспышки с возможностями блокировки сектора и бит безопасности К и 64 k байтов SRAM. Интегрированный фирменный загрузочный помощник SAM-BA обеспечивает встроенное Программирование встроенной вспышки.

Его обширный периферийный набор включает в себя порт USB 2,0 с полной скоростью устройства, Ethernet MAC 10/100 base T, CAN 2.0A и 2.0B совместимый контроллер, USARTs, SPI, SSC, TWI и 8-channel 10-разрядный АЦП. Его Периферийные Каналы контроллера DMA устраняют узкие места процессора во время передачи периферийных устройств в память. Его системный контроллер контролирует прерывания, часы, питание, время, отладку и сброс, значительно уменьшая количество внешних чипов и минимизируя потребление энергии.

При промышленной температуре в худших условиях Максимальная частота часов составляет 55 мГц. Типичные core питания 1,8 В, я/Os поставляются в 1,8 В или 3,3 В и 5 В терпимо. Интегрированный Напряжение регулятор разрешает питания на 3,3 В. В AT91SAM7X256 поставляется в 100-привести LQFP зеленый посылка. Он поддерживается Советом по оценке и обширными инструментами разработки приложений.

В AT91SAM7X256 является общего назначения микроконтроллера, особенно подходит для реального времени встроенных приложений управления, которые требуют подключения USB, а также Ethernet, может и/или ZigBee сетей.

Порт устройства USB 2,0,
DBGU порт серийной связи,
RS232 последовательный порт с RTS/CTS,
Разъем интерфейса отладки JTAG/ICE,
Может Коммуникационные порты,
RMII Ethernet 100-base TX с возможностью автоматического MDIX,
Буферный аналоговый вход и PWM выход (ОПТ),
Светодиод светодио дный питания и светодиод общего светодио дный,
DataFlash разъем карты,
Разъем расширения,
Atmel 32 Мбит серийный DataFlash (ОПТ)

Примечание: Питание от порта USB

Для объявления:
1 АЦП: ADC0_AD3 как аналоговый коммутатор
2 АПК:

1. код проверки прерывания PIO
2. IRQ
3. код проверки прерывания FIQ
4. Программное обеспечение
5.TC прерывания Тесты товара

3 CAN: базовый тестовый код
4 GPIO: базовый GPIO, код тестирования RSTC
1. IO
2. выход с открытым контуром
3. Parallel выхода
4. контроль натяжения
RSTC: базовое использование, кнопка сброса ключа
5 PIT: Основное использование, для периодического прерывания
6 PWC: Основное использование:
1. Установить системные часы PWC
2. Установить каждую периферию часы PWC
3. Выход 4,608 мГц по программируемых внешних часы PCK0 из PWC
4. для входа в режим холостого хода
7 ШИМ: одноцветное с помощью, выход 6 мГц часы PWM0
8 RTT: базовое использование, значение часов в режиме реального времени увеличивается на 1 в секунду, генерирует прерывание
DBGU: базовое использование, печать значения RTC в секунду через Серийный порт
9 SPI: базовое использование
1. доступ к данным внешних DATAFLASH карты-AT45DCB008 по SPI0
2. доступ к данным внешних DATAFLASH карты-AT45DB321c по SPI0
10 SSC: одноцветное, настроить SSC0 как I2S интерфейс, передачи данных между DCA3550
11. TC: одноцветное, C0, TC1 как 16bit таймер
12. TWI: одноцветное, реализации I2C по TWI, доступа 2-провод EEPROM
13. USART: базовое использование, настроить два порта USART и один порт DBGU на три порта USART.
PDC: установка
14. USB: базовый USB-CDC с использованием, связь с ПК через прерывание
15. WDT: одноцветное с помощью
16 UC/OS II пример

Раунд
1 АЦП: ADC0_AD3 как аналоговый коммутатор
2 АПК:
1. код проверки прерывания PIO
2. код теста прерывания IRQ
3. код проверки прерывания FIQ
4. код теста прерывания программного обеспечения
5.TC прерывания Тесты товара
3 CAN: базовый тестовый код
4 GPIO: базовый GPIO, код тестирования RSTC
1. IO
2. выход с открытым контуром
3. Parallel выхода
4. контроль натяжения
RSTC: базовое использование, кнопка сброса ключа
5 PIT: Основное использование, для периодического прерывания
6 PWC: Основное использование:
1. Установить системные часы PWC
2. Установить каждую периферию часы PWC
3. Выход 4,608 мГц по программируемых внешних часы PCK0 из PWC
4. для входа в режим холостого хода
7 ШИМ: одноцветное с помощью, выход 6 мГц часы PWM0
8 RTT: базовое использование, значение часов в режиме реального времени увеличивается на 1 в секунду, генерирует прерывание
DBGU: базовое использование, печать значения RTC в секунду через Серийный порт
9 SPI: базовое использование
1. доступ к данным внешних DATAFLASH карты-AT45DCB008 по SPI0
2. доступ к данным внешних DATAFLASH карты-AT45DB321c по SPI0
10 SSC: одноцветное, настроить SSC0 как I2S интерфейс, передачи данных между DCA3550
11. TC: одноцветное, C0, TC1 как 16bit таймер
12. TWI: одноцветное, реализации I2C по TWI, доступа 2-провод EEPROM
13. USART: базовое использование, настроить два порта USART и один порт DBGU на три порта USART.
PDC: установка
14. USB: базовый USB-CDC с использованием, связь с ПК через прерывание
15. WDT: одноцветное с помощью
16. Пример MICRONET: для создания веб-сервера
17. Пример UC/OS II

Для keil
1 basictools;
2 GPIO;
3 httpdemo;
4 easyweb

5 объявления демо

6 демо-может

7 dhrystone демо

8 SMTP демо

9 BSD демо

10 TFTP демо

11 DNS демо

12 telnet

13 RTT демо

14 usb hid-клавиатура демо

15 PWM демо

16 SD-SPI демо

• AT91SAM7X-EK * 1
• Кабель USB
• DVD rom
