Драйверы для кабеля USB-RS232

Я.Обзор

Интерфейс USB постепенно заменяется устаревшими низкоскоростными периферийными интерфейсами ПК с непрерывным развитием ПК промышленности. Но многие жизненно важные устройства в современной промышленной среде все еще разработаны с интерфейсом rs-232, так что usb в rs-232 преобразователи необходимы для передачи данных между ПК и устройствами RS-232.

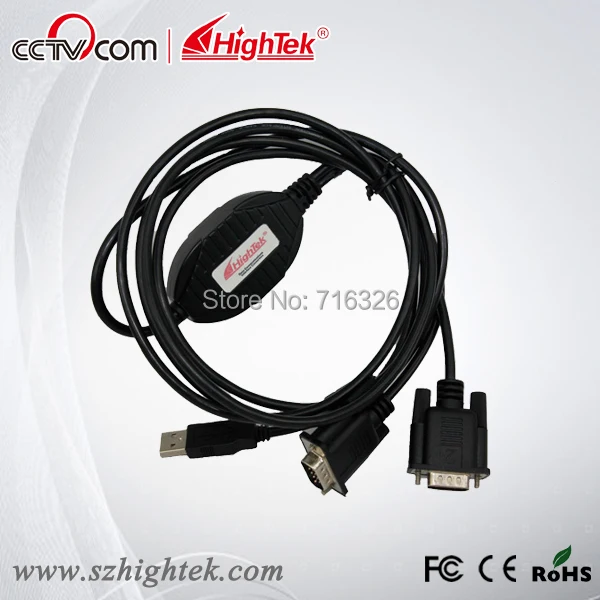

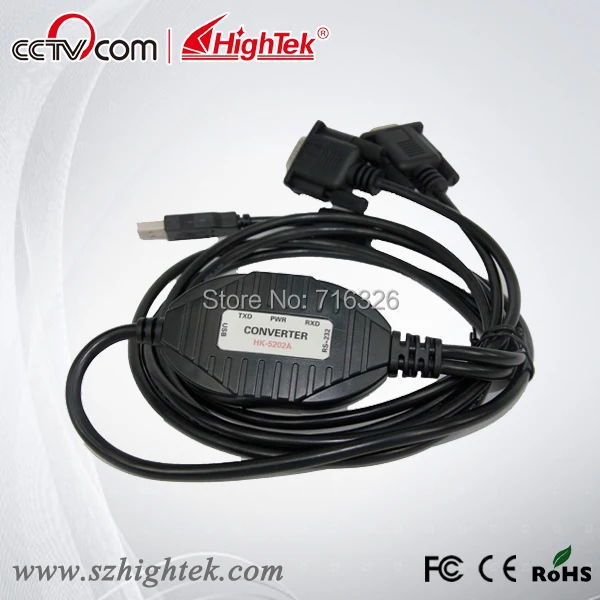

Hk-5202a-Универсальный USB в 2-порт rs-232 конвертер, который не нуждается в внешнем блоке питания и есть совместим с USB и RS-232 стандартами. Он может преобразовать одноконечный USB-сигнал в сигнал rs-232, и он имеет встроенный автомат, передающий-Получайте переключатель без задержек. Уникальная схема ввода-вывода может использоваться для автоматического управления направлением потока данных, чтобы сделать его подключаем и применим ко всем существующим коммуникационным программным и интерфейсным аппаратам.

Hk-5202a поддерживает сообщение "точка-точка" с частотой данных. Индикатор мощности и индикатор движения данных могут быть использованы для указания неисправностей. USB к преобразованию RS-232 поддерживается.

II.Основной Особенности

Следующие режимы связи поддерживаются интерфейсным преобразователем hk-5202a:

1) режим "точка-точка"

III.Установка оборудования и применение

Пожалуйста, прочитайте это руководство тщательно и подключите кабель USB к USB-порту компьютера перед установкой HK-5202A преобразователь интерфейса. USB/db9m разъемы принимаются для входного/выходного терминала и витого кабеля или экранированного кабеля может быть используется. Режим связи RS-232 может быть реализован без какой-либо конфигурации, а подключение и разборка очень удобны. Преобразователь использует 9 проводов, которые являются DCD RXD TXD DTR GND DSR cts и RI со всем сигналом соединений.

IV.Параметры производительности

1. Стандарт S: соответствие USB1.1, 1.0 и 2.0 стандарту S и eia RS-232 стандарт

2. usb сигналы: VCC, данные-данные +, GND, FG

3. rs-232 сигналы: DCD RXD TXD DTD GND DSR RTS CTS ri

4. Режим работы: асинхронный режим, точка-точка

5. контроль потока данных: Автоматическая методика управления потоками данных принимается, чтобы автоматически определять и контролировать поток данных

6. Скорость передачи данных: 300-921600bps, автоматически фиксируя скорость передачи данных

7. Грузоподъемность: режим "точка-точка" поддерживается

8. Расстояние связи: 5 м для интерфейса RS-232 и не более 5 м для USB-порта

9. Защита интерфейса: ± 15кВ защита от ОУР

10. Интерфейс подключения: Тип мужского разъема на USB-стороне и разъем DB9 в rs-232 стороне

11. Индикация сигнала: 2 индикатора сигнала передачи (TXD) получают (RXD) 1 индикатор питания (мощность)

12. Средства передачи: Кабель витая пара или экранированный кабель

13. Длина кабеля: 1500 мм

14. Рабочая среда:-40-85 градусов, относительной влажности от 5% до 95%

15. Поддерживаемые ОС: Поддержка Windows2000/XP, Vista, server2003, mac os-x/os9, Linux, windows7, сервер 2008 и 64-бит.

V.Разъем и сигналов

1) Назначение pin rs-232c

2) usb-a Тип: USB сигнал ввода и назначение pin

VI.Схема измерения и подключения продукта

1. Стандартный USB-тип разъема для мужчин

2. фильтр магнитное кольцо

3. экранированный черный стандартный кабель USB2.0

4. Эстетическая оболочка (черная)

5. стандартный разъем DB9

6. Главный чип компании FTDI в Великобритании

VII.USB к RS-232 связи

1. dcd 2, RXD 3, TXD 4, DTR 5, GND 6, DSR 7, РТС 8, ЦТС 9, ри

VIII.Ошибки и проблемы-съемка

1. отказ в данных

A. проверьте подключение USB-кабеля

B. Проверка подключения RS-232

C. Проверка электроснабжения

D. Проверка терминала

E. проверить получение индикатора и посмотреть, будет ли он вспыхивать

F. проверить индикатор отправки и посмотреть, будет ли он вспыхивать

2. Потеря или ошибка данных

А. Проверка согласованности скорости и формата данных
