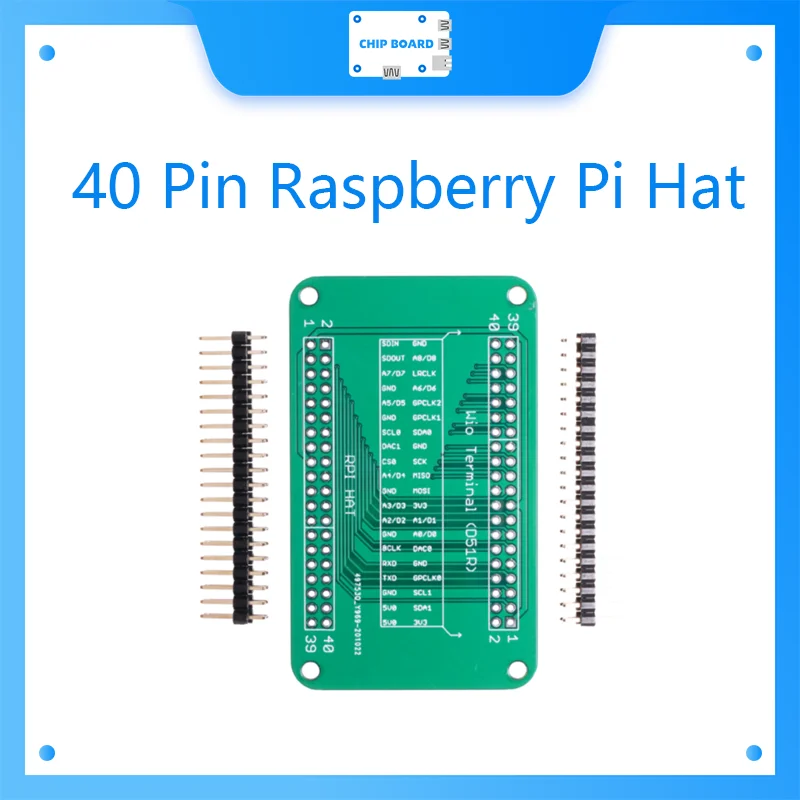

seeed 40 Pin Raspberry Pi Hat Adapter Board For Wio Terminal | Компьютеры и офис
867,67 руб.
5 шт./лот 16 канальный 12 В 10A AC250V релейный модуль для 8051 PIC ARM DSP PLC MSP430 ttl | Компьютеры и
Инвертор Danfoss Частотный enzumrichter VLT FC102 HVAC VFD привод скорости 10 л.с./7 5 кВт Новинка |

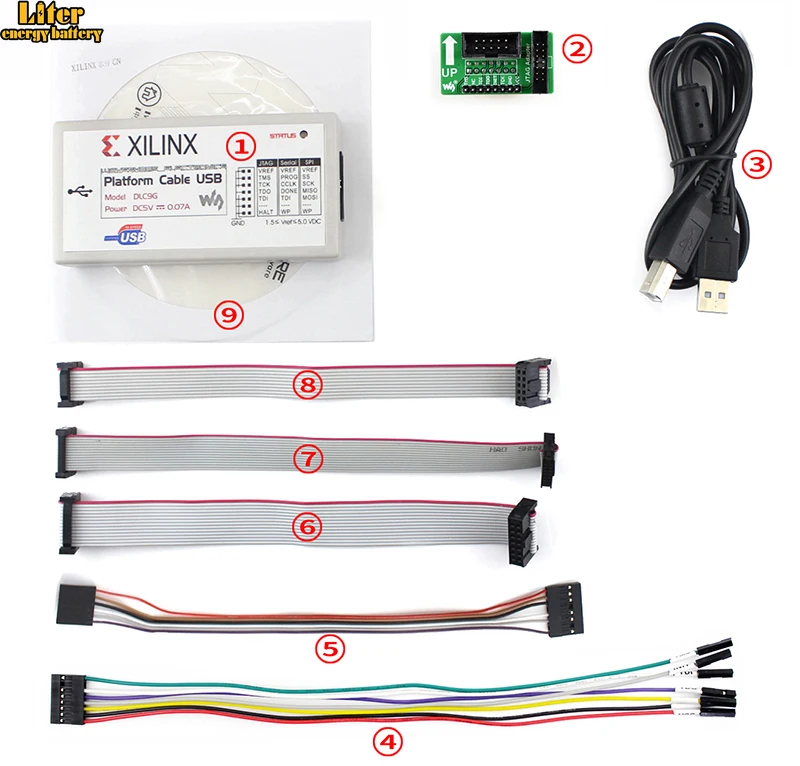

Кабель платформы Xilinx USB FPGA/CPLD JTAG DLC9G встроенный в цепь Pogramming XILINX программатор и

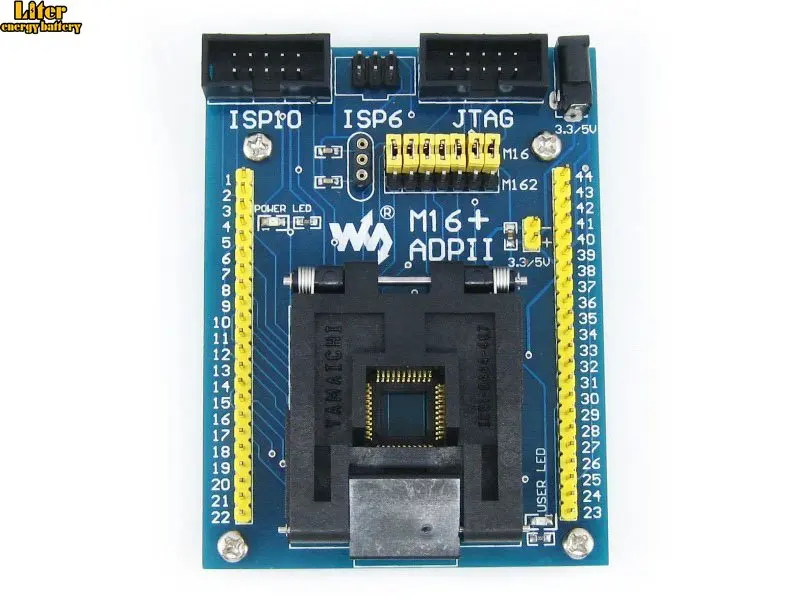

M16+ ADPII ATmega16 ATmega32 TQFP44 AVR Program Programming Adapter Test Socket | Компьютеры и офис

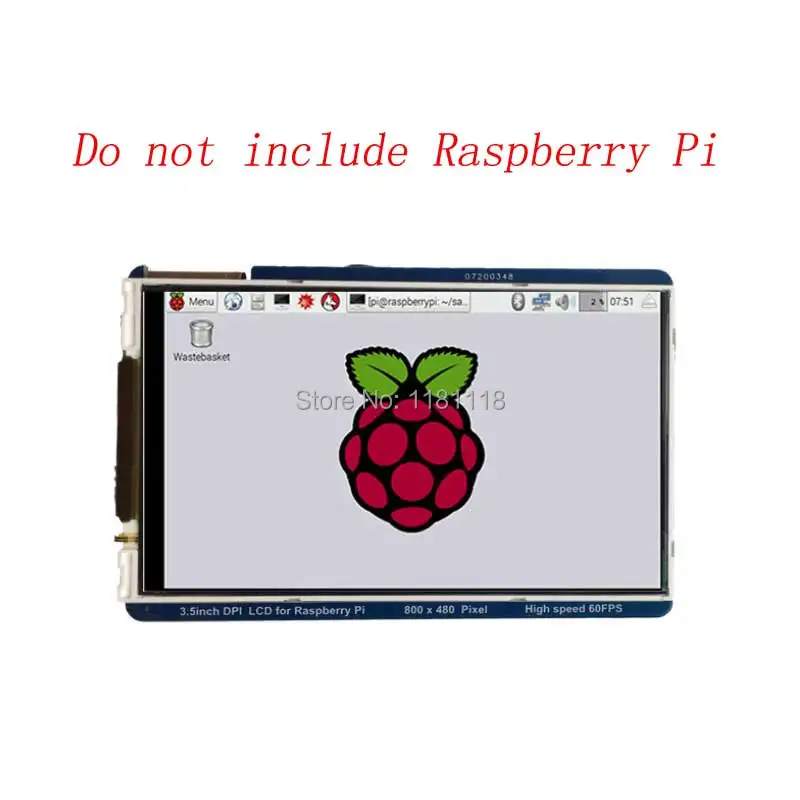

Raspberry Pi 3 5 дюймов LCD 800x480 60fps TFT экран HD высокоскоростной ЖК-модуль ''дисплей для

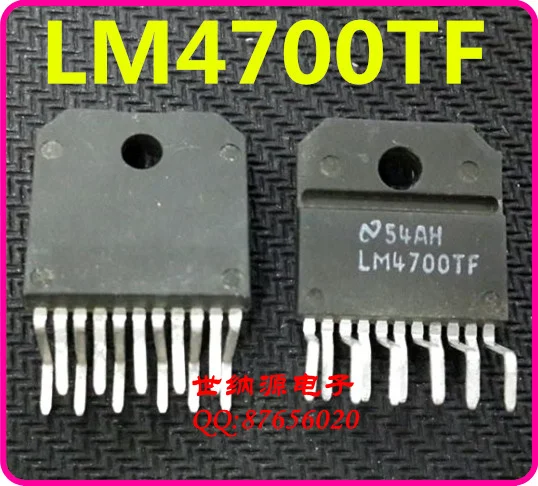

Free Delivery. LM4700TF mute and standby mode stereo audio power amplifier | Компьютеры и офис
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Wavesahre щит управления двигателем Плата расширения бортовой двойной h-мост драйвер
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 0.7 руб. | 0.2 руб. | 0 руб. |
| Feb-18-2026 | 0.84 руб. | 0.68 руб. | 0 руб. |
| Jan-18-2026 | 0.8 руб. | 0.25 руб. | 0 руб. |
| Dec-18-2025 | 0.59 руб. | 0.4 руб. | 0 руб. |
| Nov-18-2025 | 0.14 руб. | 0.17 руб. | 0 руб. |
| Oct-18-2025 | 0.26 руб. | 0.73 руб. | 0 руб. |
| Sep-18-2025 | 0.29 руб. | 0.4 руб. | 0 руб. |
| Aug-18-2025 | 0.40 руб. | 0.76 руб. | 0 руб. |
| Jul-18-2025 | 0.87 руб. | 0.13 руб. | 0 руб. |
Описание товара
Wavesahre щит управления двигателем Плата расширения бортовой двойной h-мост драйвер L293D x 2
Обзор
Щит управления двигателем способен одновременно управлять 4 двигателями постоянного тока или 2 шаговыми двигателями.
Особенности
- Настраиваемый источник питания двигателя через бортовой джемпер
- При использовании 5 в источник питания двигателя: приводит четыре 5 в постоянного тока одновременно
- При использовании регулируемого источника питания двигателя: одновременно приводит два двигателя постоянного тока 1,25-6,45 в (требуется внешний источник питания 9 В)
- Бортовой двойной H-bridge драйвер L293D x 2
- Каждый L293D может одновременно управлять 2 двигателями постоянного тока или 1 шаговым двигателем
- Полностью 4-канальный h-мост, с выходным током 600мА (Пиковый 1,2a) на один мост
- Защита от ЭСР

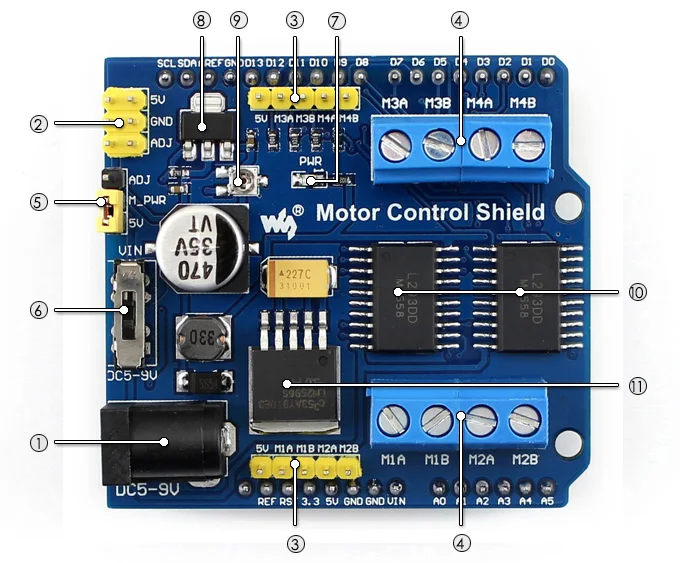

Что на борту
- Внешний разъем питания
- Pinheader входного/выходного сигнала
- Интерфейс шагового двигателя
- Интерфейс двигателя постоянного тока
- M_PWRКонфигурация:Соединяет M_PWR (мощность двигателя) с 5 В или ADJ
- Переключатель выбора мощности
- Индикатор питания
- AMS1117-ADJ :Встроенный линейный регулятор с регулируемым выходом
- Регулируемый потенциометр:Для регулировки выходного напряжения ADJ (регулируемая мощность двигателя)
- L293D:Двойной H-bridge драйвер
- LM2596-5.0 :Встроенный линейный регулятор переключения с выходом 5 В
Примечание: Когда в эксплуатации, это нормально, что Встроенные двигатели и регуляторы генерируют много тепла.
Фотографии
Загрузка
Ресурсы для развития:Демонстрационные коды, схемы, таблицы данных и т. Д.
Www.wav eshare.com/Motor_Control_Shield
В комплект входит
- Щит управления двигателем x 1
- Медные радиаторы x 2
