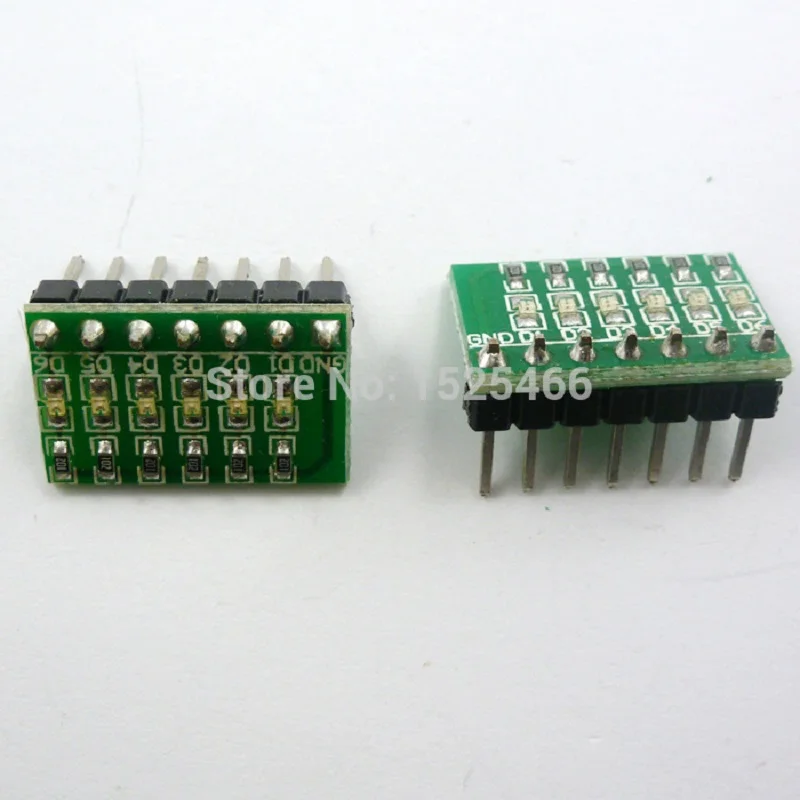

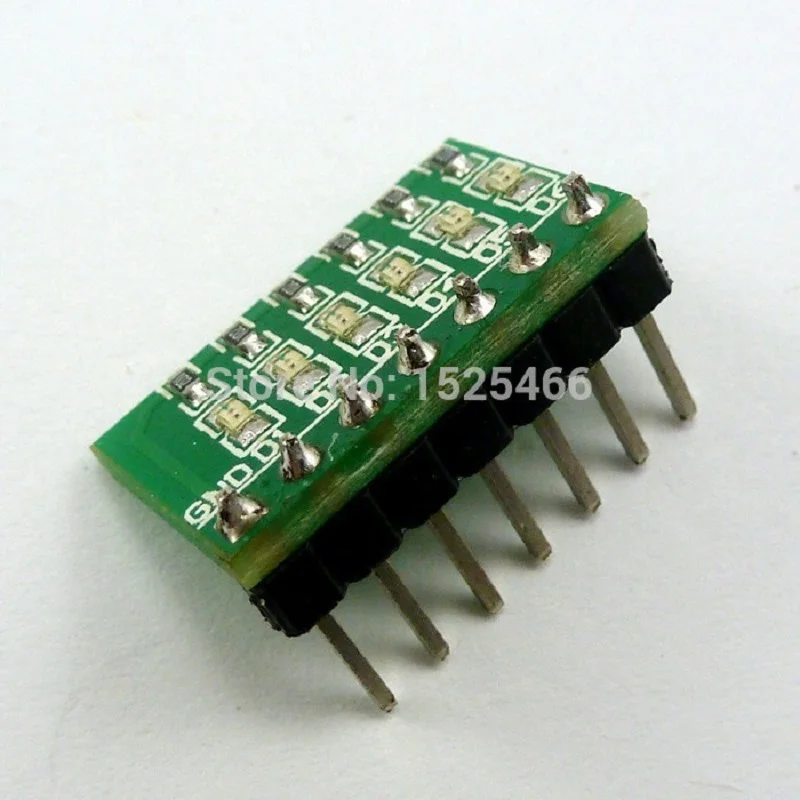

5 шт. 3 В 12 6 бит синий светодиодный модуль Marquees для макетной платы DUE UNO MEGA2560 PIC AVR STM32

---

Название продукта:5 шт. 3,3 В 5 в 12 В 6 бит синий светодиодный модуль для макета DUE UNO MEGA2560 PIC AVR STM32 FPGA CPLD Raspberry Pi Teensy + +



Упаковочный лист(Не включает плату UNO):

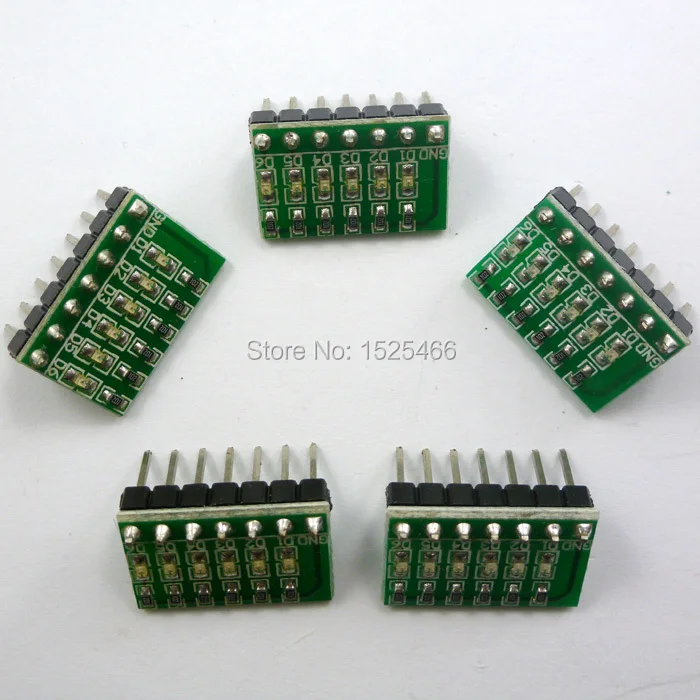

  5 шт. 6 бит Синий Цвет 3,3 V 5V 12V  Общий катодный светодиодный щит







Описание:

    2,54 мм Булавки 6 Digitals Светодиодный доска, может быть вставлена непосредственно arduiuoUNO MEGA2560 из-за   Доска ( Не требует проводов ), Идеально подходит для подключения к Arduiuo UNO Pro Mini Nano Mega2560   Развития Доска И т. Д., или другие MCU Развития Доска (AVR STM32 ARM7 ARM9 ARM10 PIC C8051 C51 STC MSP430 FPGA/CPLD и т. д.)         1 6 цифровойСинийОбщие катодные светодиоды (активный высокий уровень).   2  2,54 мм 7-контактный Вход   3 1K ohm ограничительный резистор   4 напряжения питания: 3-12 В;     5 Размер: 17,78 мм x 11,43 мм.

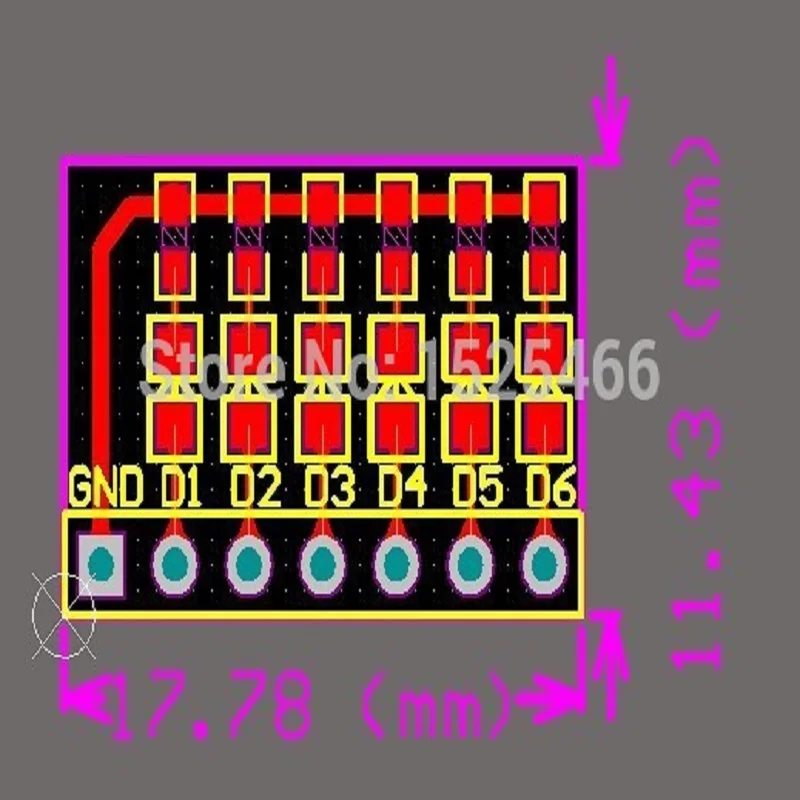

Печатная плата:



Монтажной схемы:

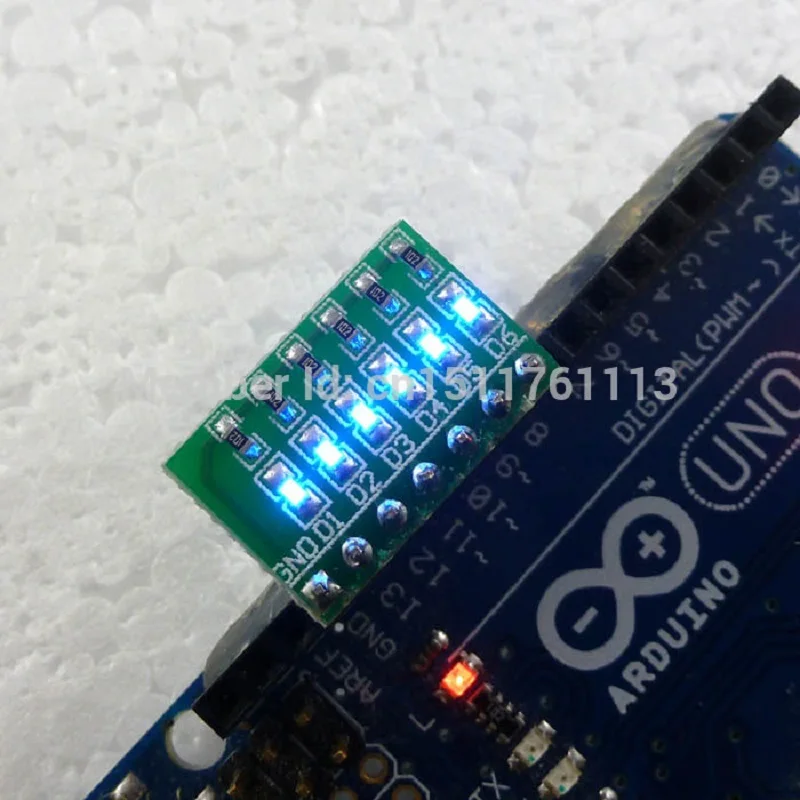

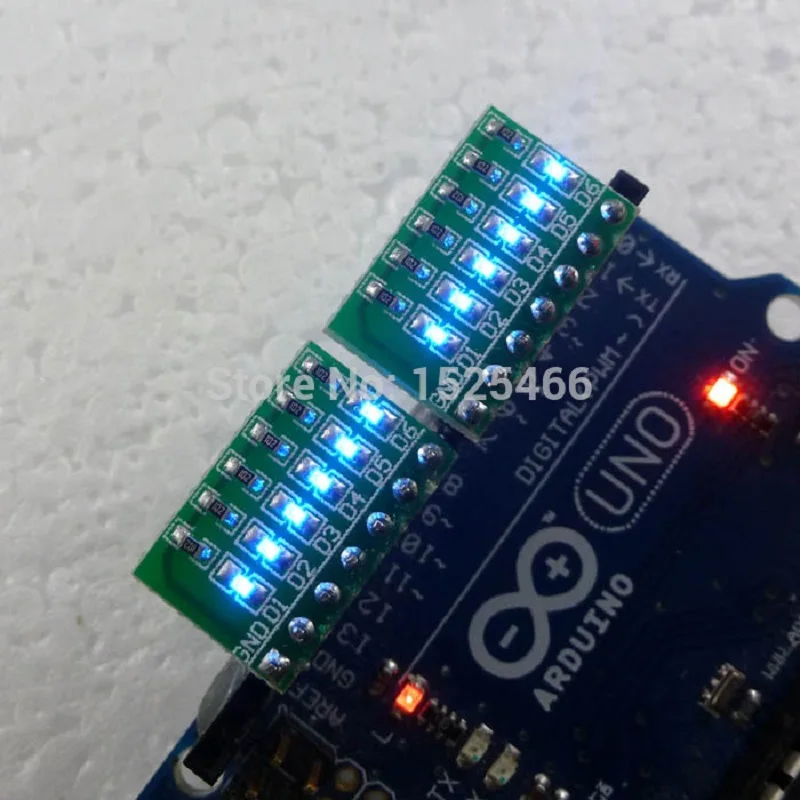

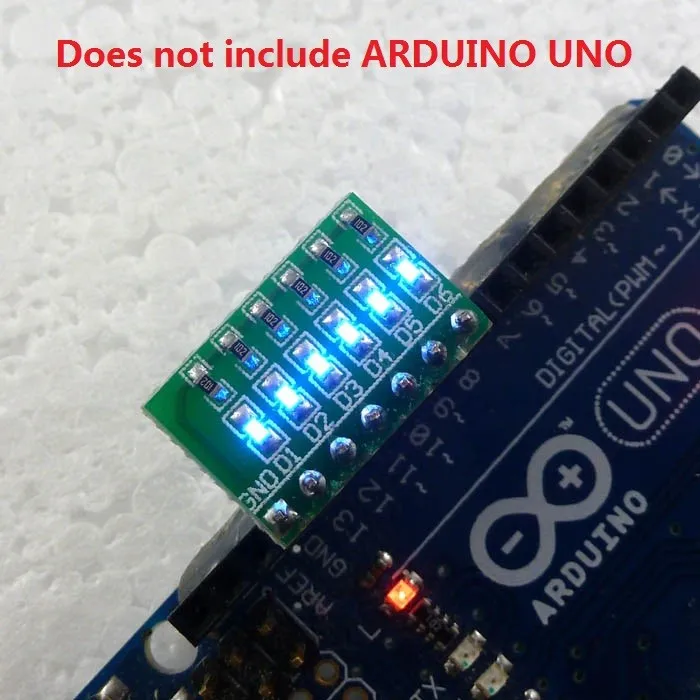

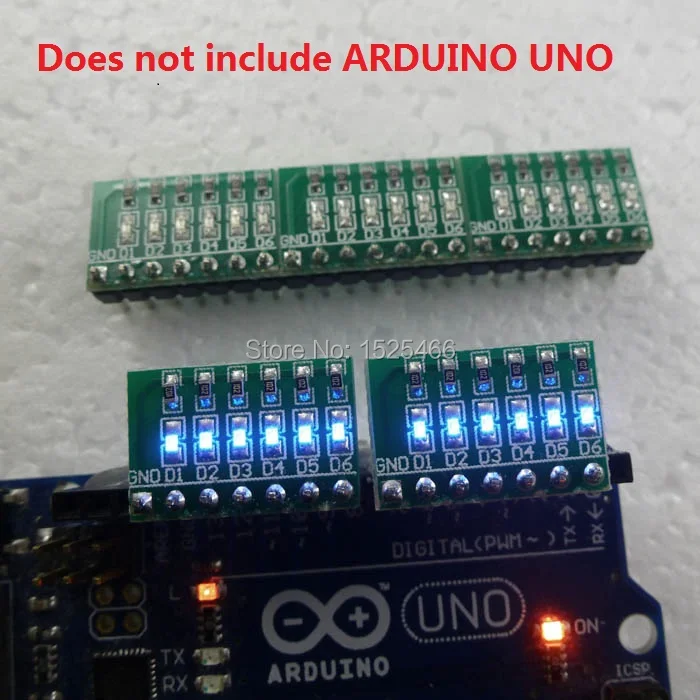

Соединение с arduiuo (Только 6 бит светодиодный щит, не включает UNO R3):

  Код Arduiuo uno/mega25602015 г. 1 предмет /******************************************************/   /* Arduiuo_6led   Этот пример кода находится в открытом домене. */   /Укажите имя: Int D1 = 13; Int D2 = 12; Int D3 = 11; Int D4 = 10; Int D5 = 9; Int D6 = 8;   /Режим настройки запускается один раз при нажатии reset: Настройка пустоты () { /Инициализируйте цифровой контакт как выход. PinMode (D1, выход); PinMode (D2, выход); PinMode (D3, выход); PinMode (D4, выход); PinMode (D5, выход); PinMode (D6, выход); }   /Петля повторяется снова и снова навсегда: Пустая петля () {    DigitalWrite (D1, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите 200 миллисекунд DigitalWrite (D1, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D2, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D2, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D3, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D3, LOW); /выключите светодиодный индикатор, сделав низкое напряжение   DigitalWrite (D4, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D4, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D5, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D6, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    }   /******************************************************/        Код Arduiuo uno/mega2560 (  ПрименениеДва светодиодный доска)   /******************************************************/     /* Arduiuo_6led   Этот пример кода находится в открытом домене. */   /Светодиодный доска 1 Int D1 = 13; Int D2 = 12; Int D3 = 11; Int D4 = 10; Int D5 = 9; Int D6 = 8;   /Светодиодный доска 2 Int D11 = 1; Int D12 = 2; Int D13 = 3; Int D14 = 4; Int D15 = 5; Int D16 = 6; Int GND = 7;/общий катод     Настройка пустоты () { /Инициализируйте цифровой контакт как выход. PinMode (D1, выход); PinMode (D2, выход); PinMode (D3, выход); PinMode (D4, выход); PinMode (D5, выход); PinMode (D6, выход);   PinMode (D11, выход); PinMode (D12, выход); PinMode (D13, выход); PinMode (D14, выход); PinMode (D15, выход); PinMode (D16, выход); PinMode (GND, OUTPUT);   DigitalWrite (GND, LOW); }   /Петля повторяется снова и снова навсегда: Пустая петля () {         DigitalWrite (D1, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите 200 миллисекунд DigitalWrite (D1, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D2, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D2, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D3, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D3, LOW); /выключите светодиодный индикатор, сделав низкое напряжение   DigitalWrite (D4, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D4, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D5, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D5, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D6, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D6, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D16, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D16, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D15, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D15, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D14, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D14, LOW); /выключите светодиодный индикатор, сделав низкое напряжение   DigitalWrite (D13, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D13, LOW); /выключите светодиодный индикатор, сделав низкое напряжение       DigitalWrite (D12, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите миллисекунд DigitalWrite (D12, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    DigitalWrite (D11, HIGH); /включить светодиодный индикатор (высокий уровень напряжения) Задержка (200); /подождите 200 миллисекунд DigitalWrite (D11, LOW); /выключите светодиодный индикатор, сделав низкое напряжение    }     /******************************************************/
