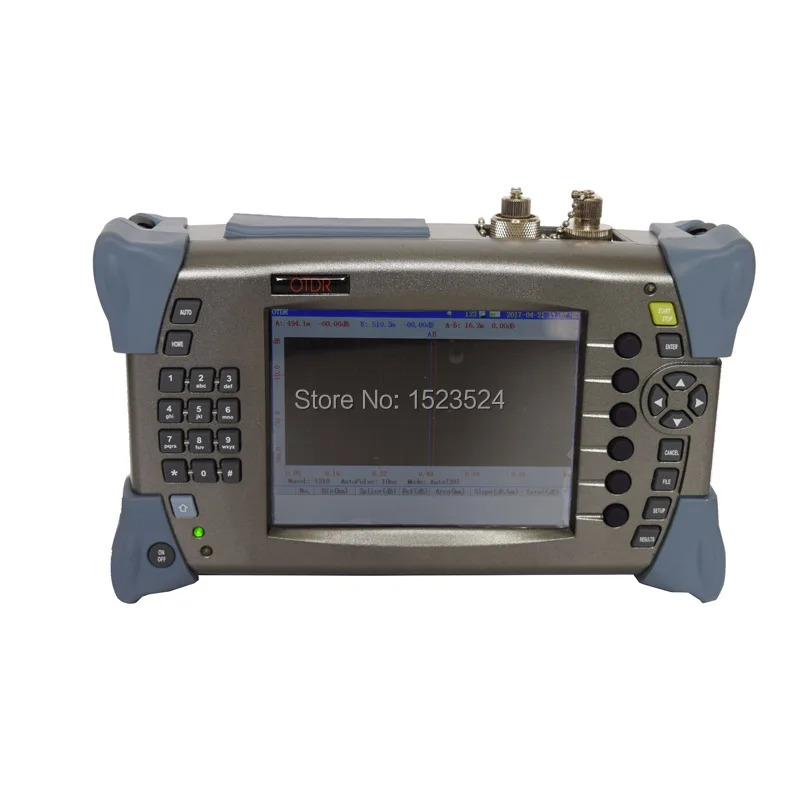

SM оптический временной рефлектометр волоконно OTDR тестер 2000 15/16 дБ 1310 нм/1550 нм|optical

---



Оригинальный SM Оптический измеритель коэффициента отражения методом временных интервалов волоконно-оптический OTDR тестер OTDR-2000 15/16dB 1310nm/1550nm



OTDR-2000 серия Портативная оптическая Временная домен reflectometry (OTDR) является новейшим FTTx волоконно-оптическим испытательным инструментом на основе кабеля. Он имеет легкий вес, элегантный внешний вид, небольшой размер, легкость установки и обслуживания, встроенный аккумулятор большой емкости. Он обеспечивает Множество встроенных длин волн и оптических функций тестирования, таких как визуальный локатор неисправностей (VFL). Как новый продукт, специально разработанный для тестирования сети FFTx, он предоставляет техникам сайта самую высокую производительность и услуги по обновлению. Особенности Улучшенный антибликовый ЖК-дисплей, интерфейс дисплея четко виден при ярком освещении (VFL) функция определения места повреждения Обеспечивает высокоскоростной usb-порт, преобразование сигналов и удобство печати Долговечная литиевая батарея, идеально подходит для длительной работы на открытом воздухе Функция онлайн-обновления, пользователи не должны возвращаться к оригинальной фабрике для обновления системы.   Основные функции 1. Быстрый автоматический тест Функция автоматического тестирования позволяет пользователю не знать больше деталей об эксплуатации оборудования, шаги тестирования становятся очень простыми. Пользователь должен подключаться только к оптическому волокну, нажмите кнопку тестирования, затем прибор автоматически установит оптимальные условия тестирования и в итоге даст точные результаты тестирования, такие как кривая теста и списки событий. 2. Быстрый анализ кривой Он может быстро и точно узнать точку события или точку сбоя в тестовой кривой и информацию о его местоположении, проверить кривую и перечислить всю информацию о событиях в цепи в виде списка событий. Это очень полезно для персонала по обслуживанию цепи, не только улучшает эффективность тестирования, но и устраняет необходимость изучения сложных фоновых знаний. 3. Мощное управление документами В дополнение к возможности хранения, просмотра, удаления файлов в машине, он также предоставляет лазерные или струйные принтеры на основе PCL для печати тестовых отчетов. Кроме того, он также использует программное обеспечение ПК для реализации высокоскоростной связи с ПК через USB кабель. 4. Удобная функция VFL С визуальной ИК-функцией VFL, он может легко и быстро расположить точки отключения или большие точки потери в коротких оптических волоконных звеньях, таким образом, персонал технического обслуживания может принять меры в кратчайшие сроки, поэтому экономит много времени. 5. Ручной режим тестирования Пользователи могут выбрать режим тестирования в реальном времени или средний режим тестирования в соответствии с требованиями тестирования. Тест в реальном времени может быстро проверить динамическое изменение волоконно-оптических звеньев. Он в основном используется для подключения случаев, требующих мониторинга или наблюдения волоконно-оптических соединений в режиме реального времени. 6. Средний режим тестирования Средний тестовый режим используется для удержания шума в тестовых кривых в максимальной степени, поэтому получить более точные результаты тестирования. В среднем режиме тестирования количество усредненных зубцов будет влиять на эффекты подавления шума в тестовых кривых. Чем больше количество времени, тем эффект времени, но время тестирования должно быть продлено соответственно. Таким образом, пользователь должен установить среднее время на основе фактической потребности. 7. Режим испытания мертвой зоны Подходит для тестирования сверхкоротких оптических волокон.



Параметры



Модель	RY-OT2000
Длина волны лазера	1310nm/1550nm
Тип волокна	Одномодовый оптоволоконный усилитель-преобразователь
Широкий динамический диапазон	15/16dB(40-50 км)
Точность	+(1 м + интервал выборки + 0.003% * Расстояние) (за исключением ошибки в индексе Преломления)
Событие мертвые зоны	1,6 м
Разрешение	0,1 м-16 м
Диапазон (одномодовое волокно)	1,6 км-80 км
Ширина Импульса (одномодовое волокно)	10ns-10240ns
Потери порог	0.01dB
Отбора проб	65K
Линейность	0. 05дб/дБ
Хранение сигналов	800
Показатель преломления Диапазон настройки	1,00000-2,00000

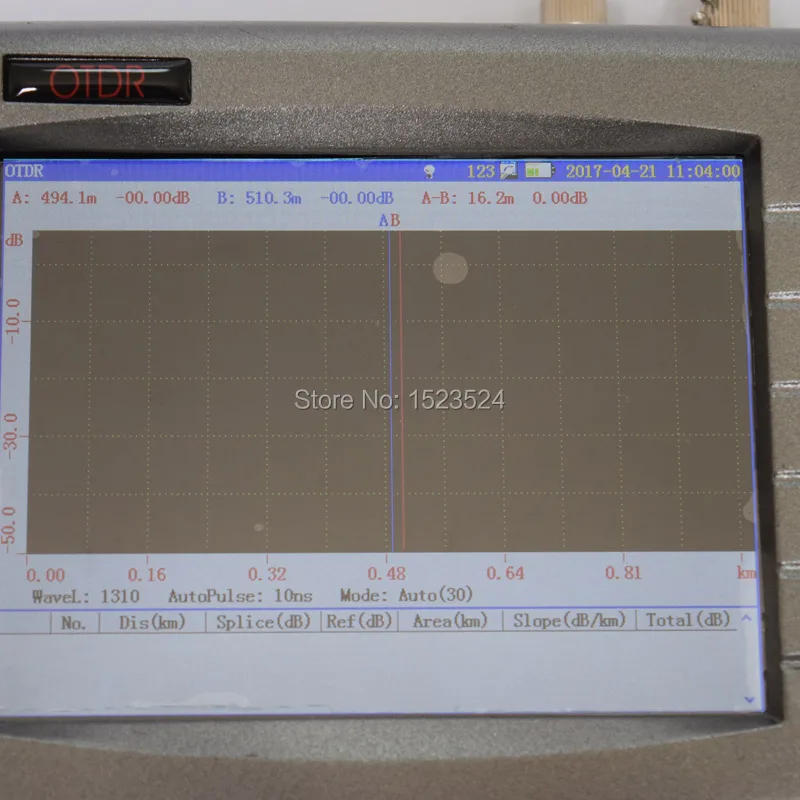

Дисплей	Цветной TFT ЖК-дисплей 5,1 дюймов 648*480

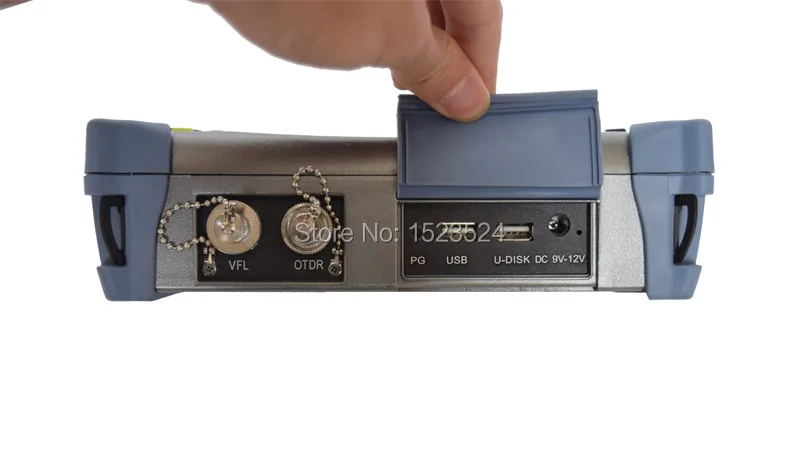

Интерфейс	USB

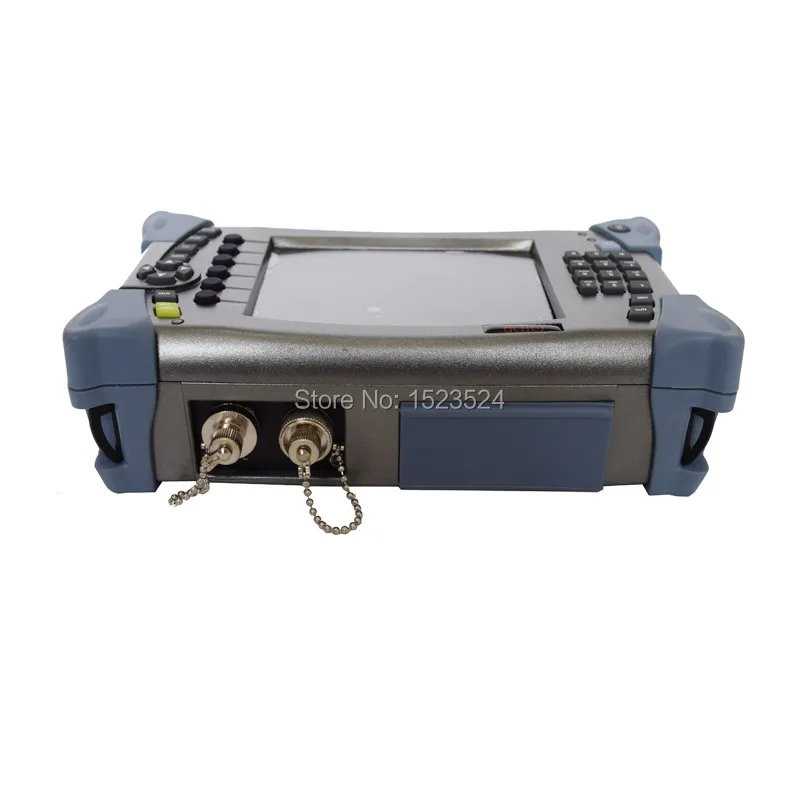

Оптический выходной интерфейс	FC/UPC (стандартный, дополнительный универсальный разъем)
Блок питания	Адаптер переменного/постоянного тока: напряжение: 100-240 В (1.5A) Частота: 50 Гц Постоянный ток: 15V-20V(2A) Литиевый аккумулятор: 7,4 В, 3200 мАч Срок службы батареи: 10 часов (нормальная температура)
Язык	Упрощенный китайский/английский
Окружающая среда	Рабочая температура: 0°C-40°C(Перезарядка: 5-40°C) Температура хранения:-40°C-70°C(Аккумулятор не входит в комплект) Влажность: 5%-95%
Размер	215 мм * 130 мм * 66 мм
Вес	1 кг

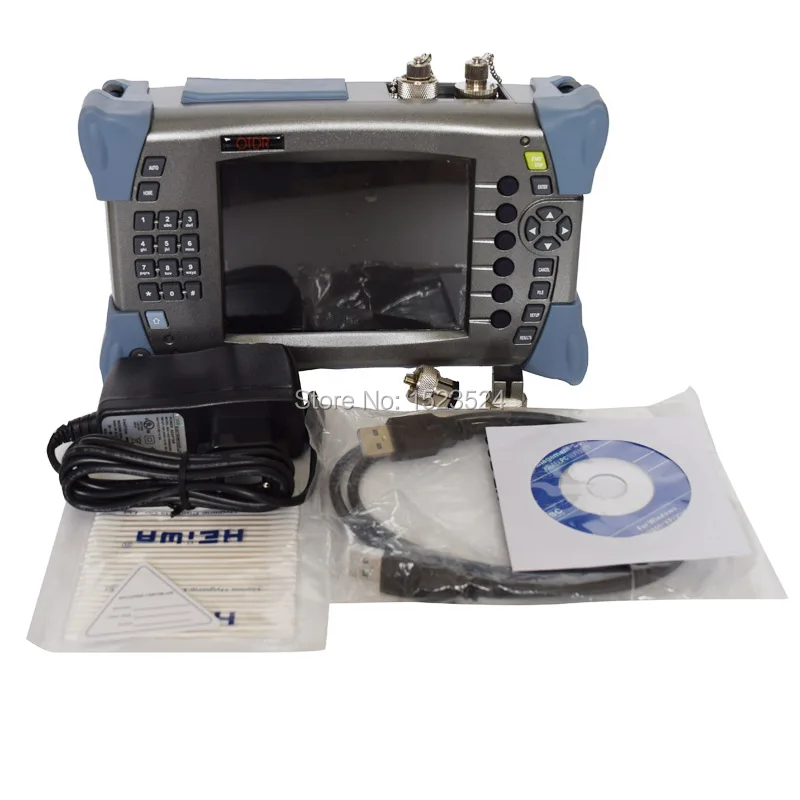

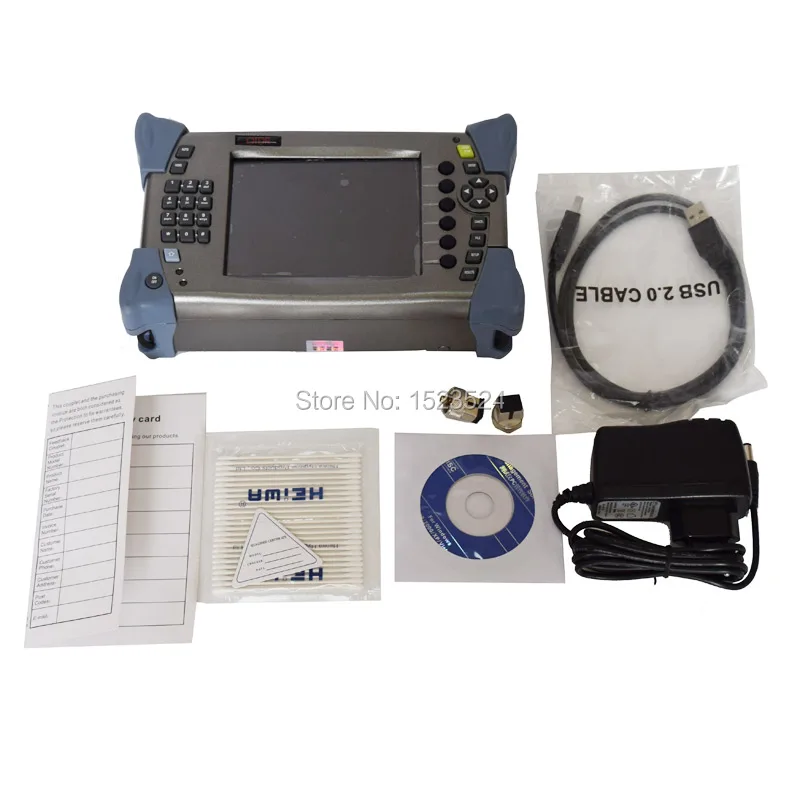

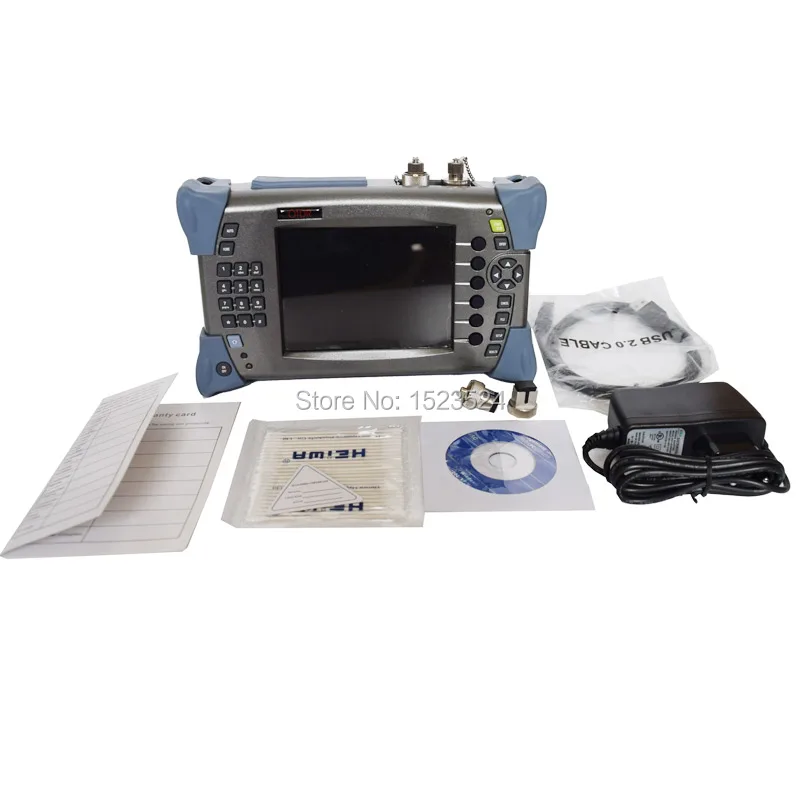

Комплектация:



Описание продукта:	Кол-во
Хост OTDR Инструмент	1
Зарядное устройство	1
USB кабель	1
CD-диск с программным обеспечением	1

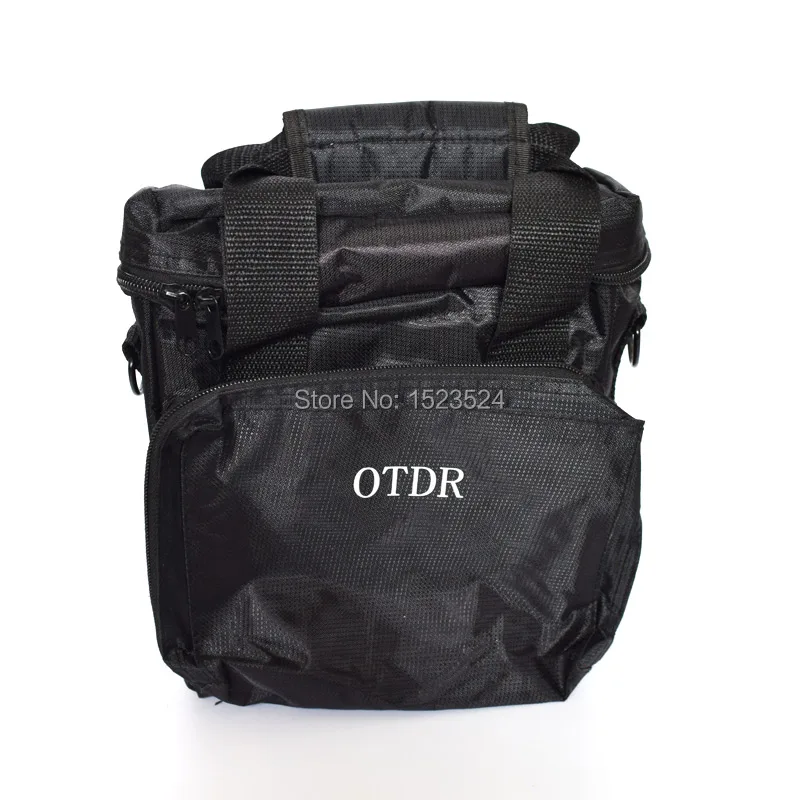

Сумка для инструментов	1
