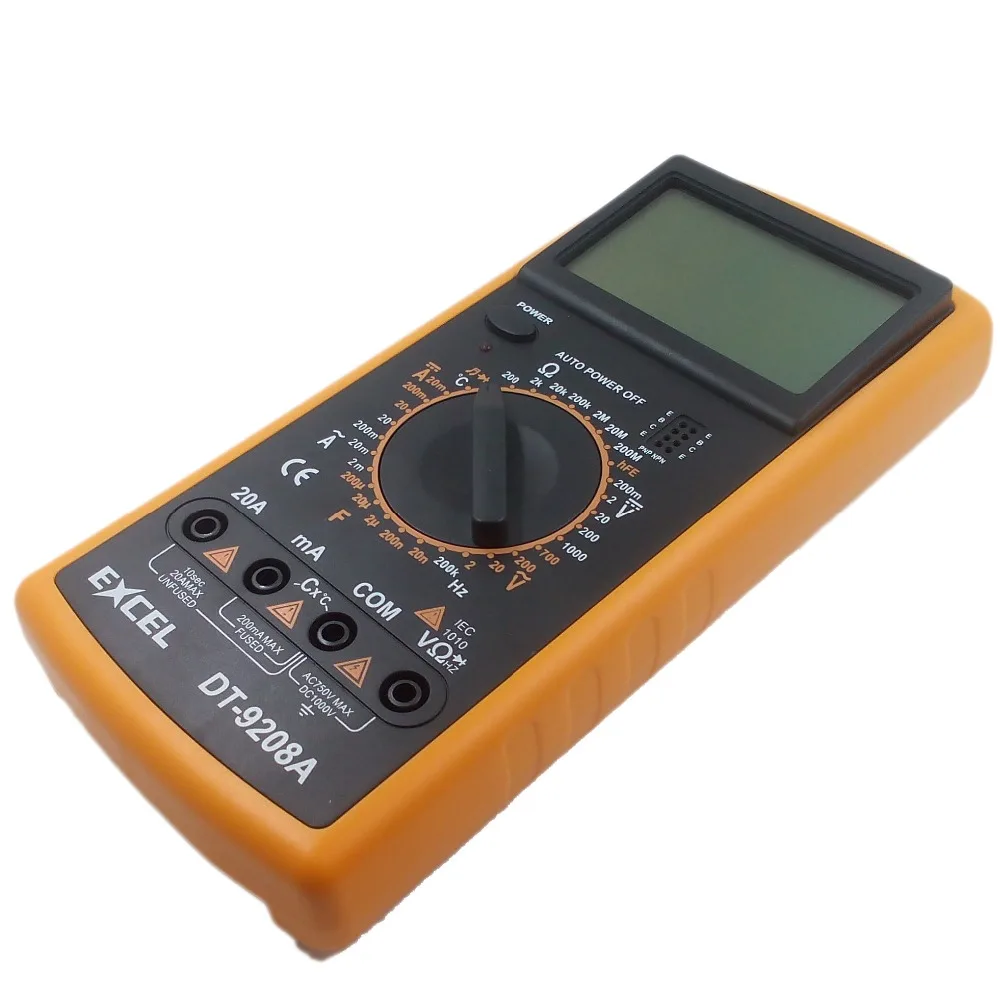

1. iniroduction

Этот инструмент компактный, прочный, работает от аккумулятора, ручной 3¹/₂Цифра цифровой.

Мультиметр для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления и

Диод, емкость, транзистор, тест на непрерывность и температуру или частоту

Преобразователь A - D с двойным наклоном использует технологию C - MOS для автоматического обнуления, полярности

Предоставляется полная защита от перегрузки при выборе и превышении диапазона. Это

Идеальный инструмент для использования в области, лаборатории, мастерской, хобби и дома

Приложений.

2. Особенности

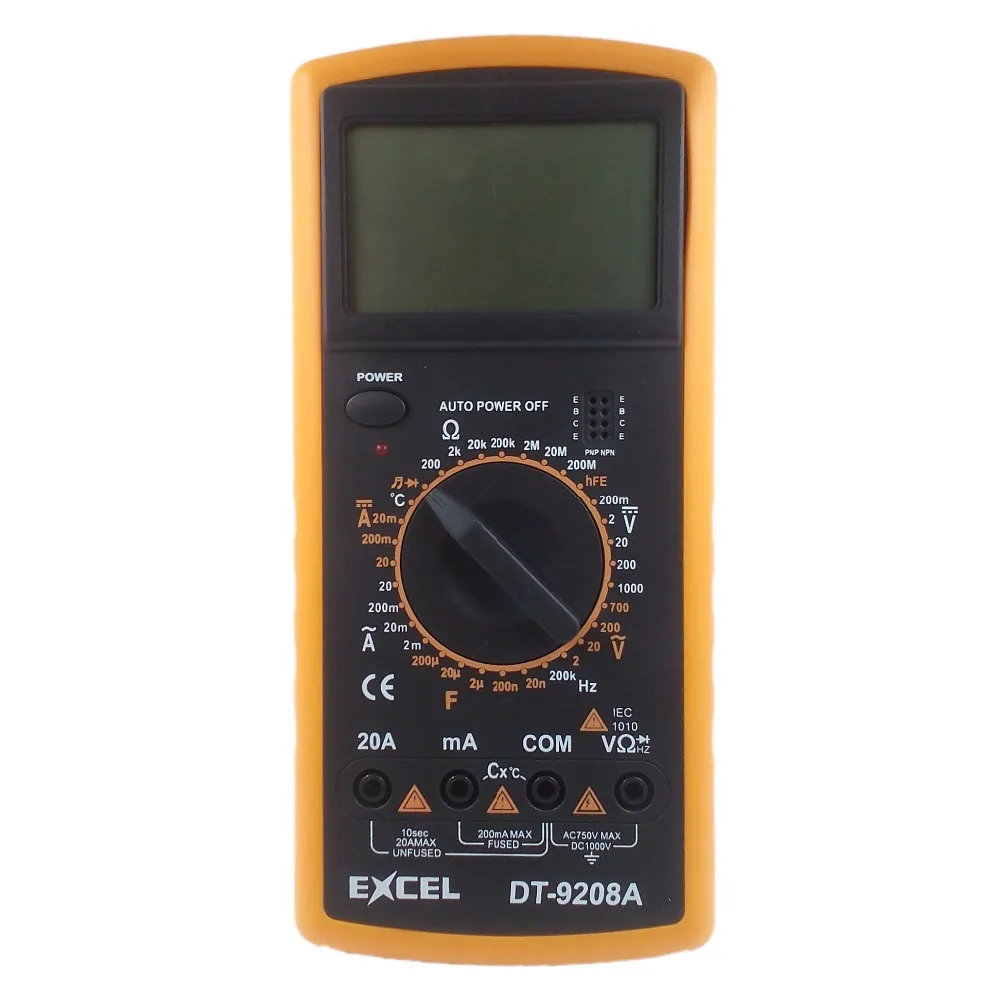

Кнопка включения-выключения питания.

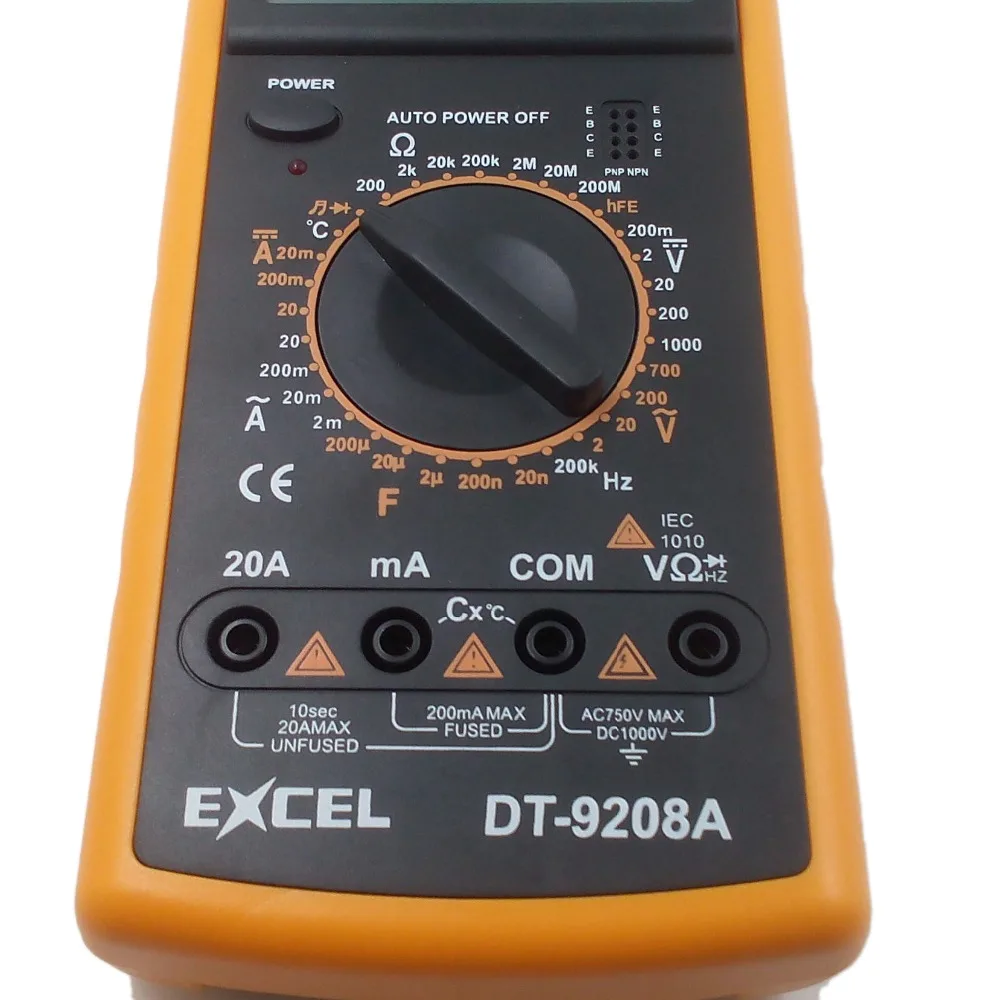

Одноместный 30 положения простой в использовании поворотный переключатель для функции и диапазона

Выбор

Высокая чувствительность 100& Micro;V.

Автоматическая индикация дальности с отображением «1».

Автоматическая индикация полярности на диапазонах постоянного тока.

Все диапазоны полностью защищены.

Измерения сопротивления от 0,1Ω до 200MΩ.

Измерения емкости от 1 пФ до 20& Micro;F.

Диодное тестирование с фиксированным током 1 мА.

Транзистор hFE Тест с ib -100& Micro;A.

Измерение температуры с термопарой типа K или без него.

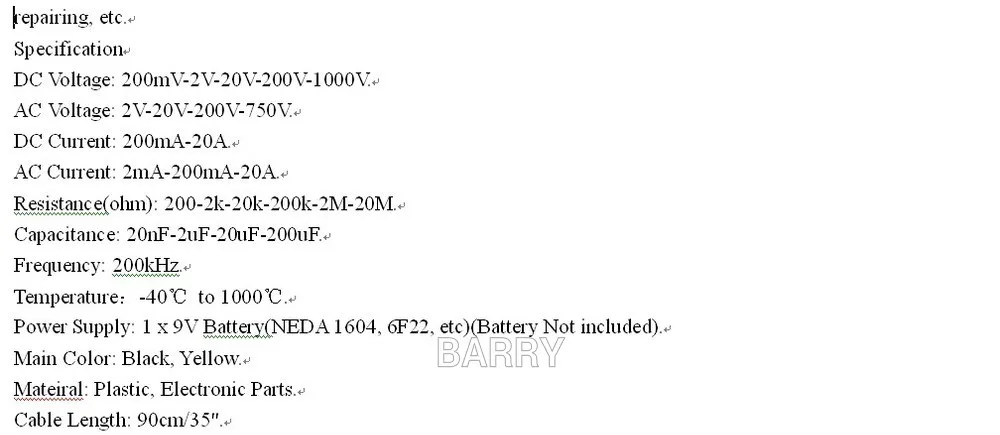

3. Технические характеристики

Погрешности ± (% считывание + номер цифр).

Гарантия 1 год, 23C ± 5C, менее 75% RH.

DC Напряжение

Вход сопротивление:10 мОм на всех диапазонах.

Защита от перегрузки: 1000 В постоянного тока или Пик переменного тока на всех диапазонах.

AC Напряжение

Входное сопротивление: 10 м Ом на всех. Диапазонах..

Частота передачи: от 40 Гц до 400 Гц.

Защита от перегрузки: 750V rms или 1000V пик непрерывный на диапазонах переменного тока, за исключением.

Диапазон переменного тока 200 мВ (максимум 15 секунд выше 300 В rms)

Индикация: средняя (rms синусоидальной волны)

Постоянный ток

Защита от перегрузки: 0,2/250V Предохранитель.(20A диапазон не слитный)

Максимальный ток lnput: 20A, 15 сек.

AC cyrrebt

Защита от перегрузки: Предохранитель 0,2a/250V. (диапазон 20A не плавится.)

Частотный диапазон: от 40 Гц до 400 Гц.

Максимальный входной ток: 20A 15 сек.

Индикация: средняя (rms синусоидальной волны.)

Сопротивление

На диапазоне 200 м ом, если короткие два тестовых провода, отображение показаний 10

Цифры, эти 10 цифр должны быть вычтены из результатов измерений.

Постоянной ёмкости, универсальный конденсатор

Температура

С помощью термопары типа T

Встроенный датчик температуры.

Частота Тесты

Защита от перегрузки: A C 220 Vrms.

4. Общие характеристики

Максимум. Дисплей: 1999 отсчетов (3¹/₂Цифры) с автоматическим.

Полярность индикации и eng. Блок.

Способ индикации: ЖК-дисплей.

Метод измерения: Преобразователь A - D с двойным наклоном

Система

Индикация дальности: «1» только на дисплее.

Максимальное напряжение в обычном режиме: 500 В постоянного тока/переменного тока rms.

Скорость чтения: 2-3 чтения в сек (приблизительный).

Температура для гарантированной точности: от 23C до ± 5C.

Диапазон температур: от 0 до 40 °C, от 32 ° F до.

104 ° F хранение-10C до 50C,14 ° F до 122 ° F.

Питание: один 9-вольтовой батарея (NEDA 1604 6F22

Тип или эквивалент).

Индикация низкого заряда батареи: слева от дисплея

Размер: 88W × 170D × 38H m/m

Вес: 340 г (включая аккумуляторы 9 Вольт)

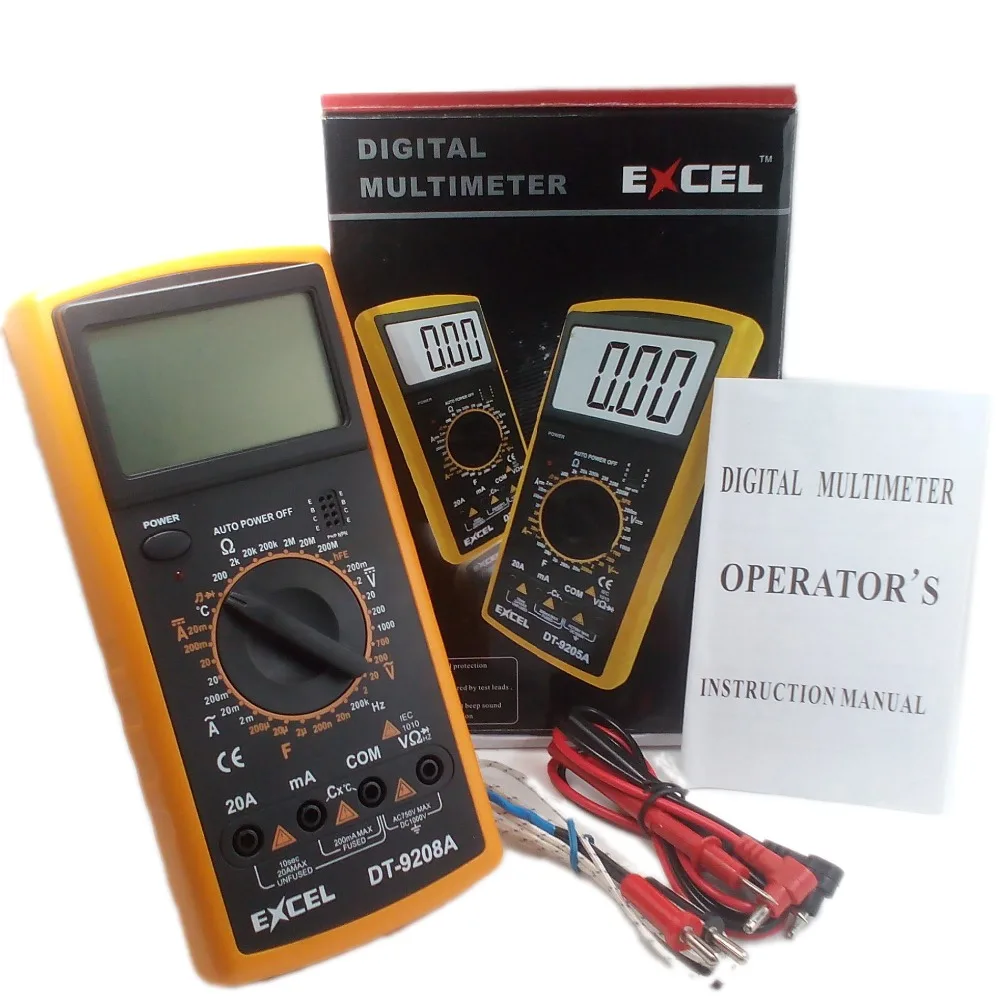

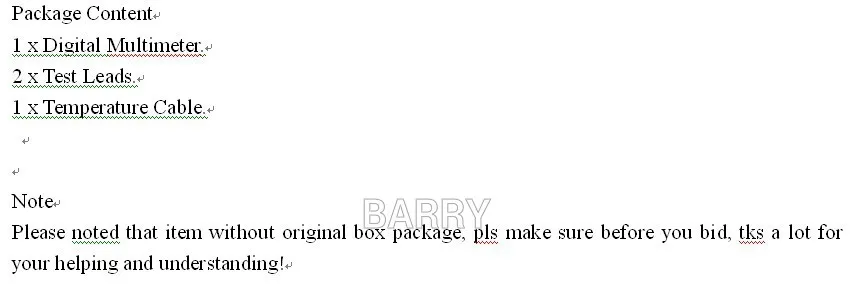

Аксессуары: Руководство по эксплуатации. Набор тестовых проводов

Дополнительные аксессуары: термопара (Тип k, 400C) .

Запасной предохранитель (200 мА/250 в быстрый тип ниже).

Батарея 9 В (цинк-карбоновый тип) (Без аккумулятора)

Мягкий несущих чехол.

5. Операция

1. Проверьте 9-вольтовой батарея, установив переключатель включения-выключения в положение ВКЛ. Если заряд батареи

Слабый, на дисплее появится знак.

Это не отображается на дисплее, как показано ниже. Видеть технического обслуживания в том случае, если

Аккумулятор должен быть заменен.

2.Знак, или знак, рядом с гнездами тестового свинца, для предупреждения, что в-

Напряжение или ток не должны превышать указанные значения.

Это предотвращает повреждение внутренней схемы.

3.Функциональный переключатель должен быть установлен на диапазон, который вы хотите проверить перед операцией

4. Если напряжение или Диапазон тока не известны заранее Установите функцию

Переключение на высокий диапазон и работа вниз.

5. Когда отображается только рис. "1", дальность действия является индикатором и

Функциональный переключатель должен быть установлен на более высоком диапазоне.

5,1) Измерение напряжения постоянного тока

1. Подключите черный тест к COM jack и the. Красный тест приводит к V/Jack.

2. Установите переключатель функции на диапазон V = для использования и подключите тест

Ведет через источник или нагрузку при измерении.

Полярность подключения Красного свинца будет указана одновременно с напряжением.

Примечание:

Не используйте более 1000 В на входе. Индикация возможен

Более высокое напряжение, но существует опасность повреждения внутренней схемы

5,2) Измерение напряжения переменного тока

1. Подключите черный тест к COM jack и красный тест привести к V/jack.

2. Установите переключатель функции на диапазон V, который будет использоваться, и подключите тест

Ведет через источник или нагрузку при измерении.

Примечание:

Не используйте больше than700 rms входного сигнала. Индикация возможен

Более высокое напряжение, но существует опасность повреждения внутренней схемы

5,3) Измерение тока постоянного тока

1. Подключите черный тест к COM jack и красный тест привести к

Разъем mA для максимальной мощности 200 мА. Для максимальной мощности 20 А переместите красный тест на

В 20A Джек.

2. Установите переключатель функции на диапазон а, который будет использоваться, и подключите Тестовые провода в

Серия с нагрузкой при измерении. Полярность при красном тестовом соединении

Будет указан в то же время, что и ток.

Примечание:

Максимальный входной ток составляет 200 мА или 20 А в зависимости от используемого гнезда.

Чрезмерный ток выдувает предохранитель, который должен быть заменен. Диапазон 20A не

Защищено защищены плавкий предохранитель. Номинальный предохранитель должен быть 200 мА и не более

Предотвращает повреждение внутренней схемы. Максимальное падение напряжения терминала составляет 200 мВ.

5,4) Измерение переменного тока

1. Подключите черный тест к COM jack и красный тест привести к

Разъем mA для максимальной мощности 200 мА. Для максимальной мощности 20 А переместите красный тест на

В 20A Джек.

2. Установите переключатель функции на диапазон а, который будет использоваться, и подключите Тестовые провода в

Серия с нагрузкой при измерении.

Примечание:

Максимальный входной ток составляет 200 мА или 20 А в зависимости от используемого гнезда.

Чрезмерный ток выдувает предохранитель, который должен быть заменен. Диапазон 20A не

Защищен предохранителем. Номинальный предохранитель должен быть 200 мА и не более, чтобы предотвратить повреждение

К внутренней схеме.

Максимальное падение напряжения терминала составляет 200 мВ.

5,5) Измерение сопротивления

1. Подключите черный тест к COM jack и красный тест привести к

V/Jack. (Примечание: полярность Красного тестового свинца-"+")

2. Установите переключатель функции на диапазон Ω для использования и подключите тест

Ведет через сопротивление под что измерения были сделаны вручную.

Примечание:

1. Если измеряемое значение сопротивления превышает максимальное значение диапазона

Будет отображаться выбранная индикация диапазона («1»), выберите диапазон хигнера. Для

Сопротивление приблизительно 1 мегома и выше, метр может занять несколько

Секунд, чтобы стать стабильным. Это нормально для высоких показаний сопротивления.

2. Когда вход не подключен, i. e. При открытой цепи будет отображаться рис. "1"

Для широкого диапазона.

3. При проверке сопротивления в цепи убедитесь, что цепь под тестом имеет всю мощность

Удалены и что все конденсаторы полностью разряжены.

4.200MΩ диапазон напряжения разомкнутой цепи составляет 3 В. Отображение 10 цифр. В тех случаях, когда тест

Короткие, это нормально, при измерении резистора 10 mΩ (в диапазоне 200 mΩ). Дисплей

20. Измерение 100 МОм (в диапазоне 200 м) показания дисплея 110,10 10 цифр

Постоянный и должен быть вычтен из чтения.

5,6) постоянной ёмкости, универсальный конденсатор измерения

1. Перед подключением испытательного конденсатора обратите внимание на дисплей, который может иметь показания

Кроме нуля каждый раз, когда диапазон изменяется. Это офсетное считывание не будет

Точность может быть изменена истинным значением.

2. Подключите тестовый конденсатор к входным гнездам (не тестовым проводам), указав полярность

Соединений в тех случаях, когда не требуется.

Примечание:

1. При тестировании отдельные конденсаторы вставляют eads в два гнезда, с ”+” (верхний

Гнездо) ,”-” (нижняя розетка), слева от панели. (Конденсаторы должны быть

Разряжается перед установкой в тестовое гнездо).

2. При тестировании поляризованных конденсаторов, например, танталового типа, в частности

Необходимо обратить внимание на полярность соединений, это предотвращает возможные

Повреждение конденсатор с алюминиевой крышкой

При тестировании большой емкости обратите внимание, что до

Окончательный индикация.

Единицы 1 пФ = 10^-6& Micro;F инф = 10^-3& Micro;F

.Не подключайте внешнее напряжение или заряженный конденсатор (особенно больший

Конденсаторы) к измерительным клеммам.

5,7) измерение диодов и тест на непрерывность

1. Подключите черный тест к COM jack и красный тест привести к V/jack

(Примечание: полярность Красного тестового свинца составляет “+”).

2. Установите переключатель функции на диапазон и подключите Тестовые провода к диоду

При измерении на дисплее отображается приблизительное прямое напряжение этого диода.

3. Подключение теста приводит к двум точкам цепи, если сопротивление ниже приблизительно 30Ω

Звуковым сигналом.

5,8) тест транзисторов hFE

1. Набор, функция переключается на диапазон hFE.

2.Datermine независимо от того, является ли транзистор NPN или PNP, и найдите эмиттерную базу и коллектор

Приводит в правильные отверстия в розетке на передней панели.

3. На дисплее будет отображаться приблизительное значение hFE при тестовом состоянии базового тока 10& Micro;А

VCE 2,8 V.

5,9) Температура измерения

1. Измерьте температуру с помощью термопары типа K, установите переключатель функции на диапазон T

И вставьте штепсельную вилку к типа термопары в гнездо KPROBE

2. Измерьте температуру окружающей среды без зонда. На том же диапазоне T. Дисплей для чтения

Температура окружающей среды в C.

5,10) Частота тесты

1. Подключите Тестовые провода или экранированный кабель к COM и F/V/Jack.

2. Установите функциональный переключатель на диапазон кГц и подключите Тестовые провода или кабель через

Источник или нагрузка при измерении.

Примечание:

1. Не применять более 220Vrms на входе, индикация возможна при напряжении

Напряжение выше 10Vrms, но показания могут не соответствовать спецификации.

2. В шумной среде предпочтительно использовать защитный кабель для измерения небольшого сигнала.

5,11) Автоматическое отключение (опционально функция)

Автоматическое выключение продлевает срок службы батареи, отключая счетчик, если нет

Поворотный функциональный переключатель работает около 15 мин. Счетчик включается, если

Поворотный переключатель поворачивается или выключатель питания нажимается снова

6. Энергия, не требующая обслуживания

Замена батареи и/или предохранителя должна быть произведена только, а Тестовые провода были

Отключен и отключения питания

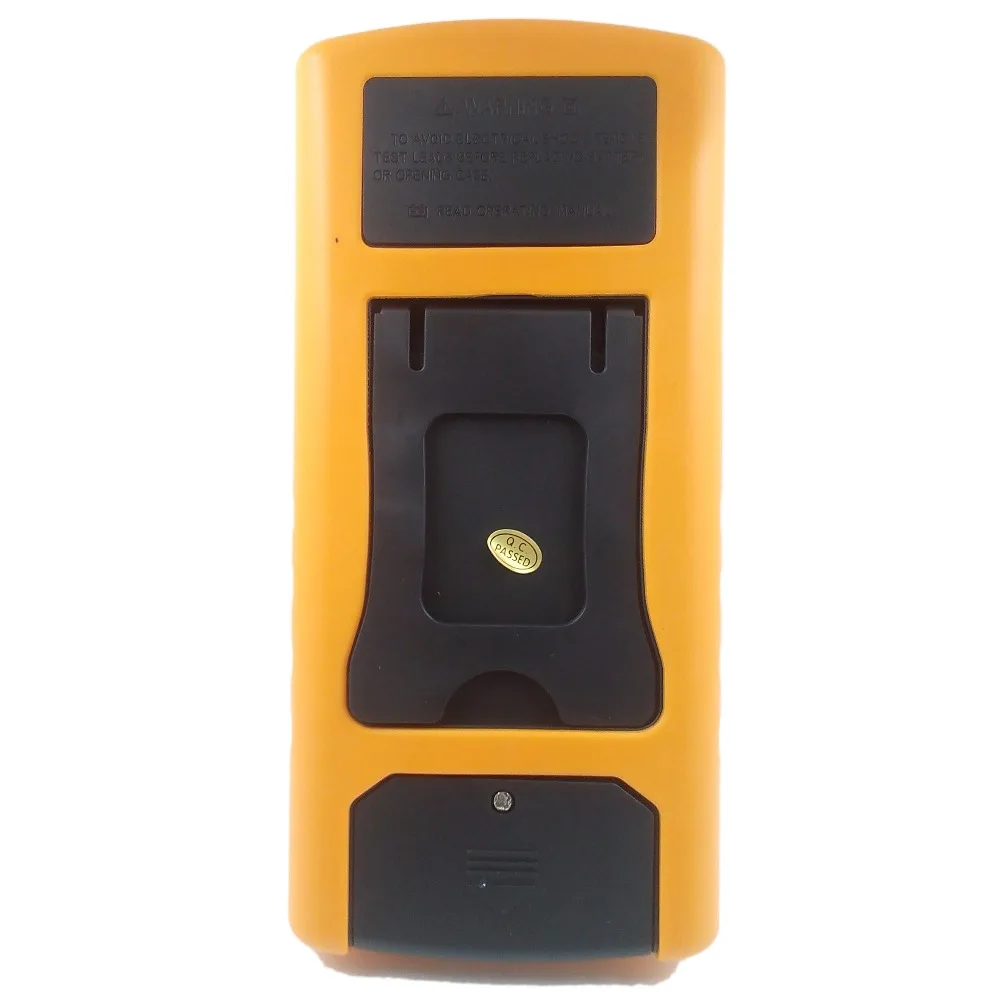

6,1) 9-вольтовой Батарея Замена

Обратите внимание на состояние 9-вольтовой батарея с использованием процедуры, описанной выше. В случае, если

Батарея должна быть заменена, Откройте заднюю крышку, снимите отработанный аккумулятор и замените его

С аккумулятором того же типа.

6,2) замена предохранителя

Если предохранитель нуждается в замене, используйте только предохранители 200 мА, идентичные физическому размеру

Оригинал
