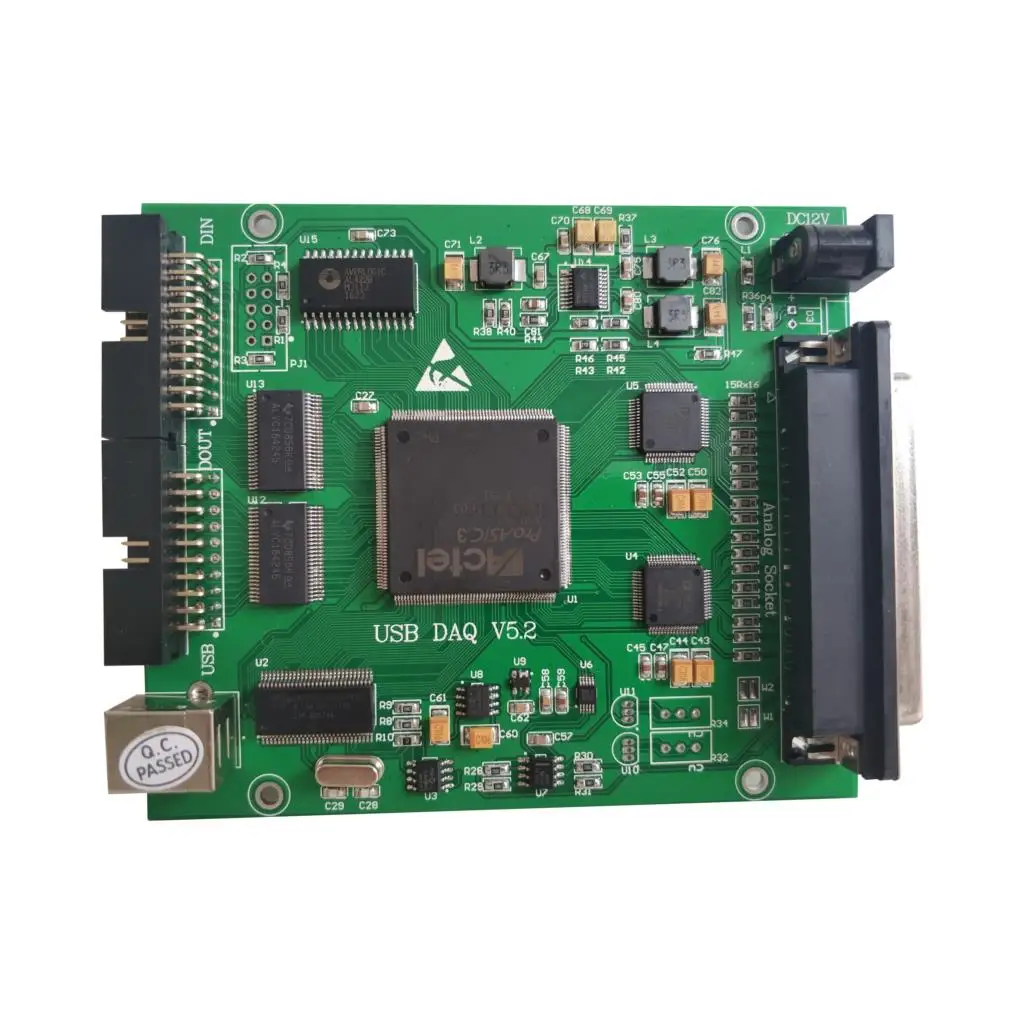

USB DAQ синхронная карта сбора данных 16SE 16-битная одновременная 100Ksps 192K FIFO 2DA 16DI/16DO 2PWM

USB DAQ синхронная карта сбора данных 16SE 16-битная одновременная 100Ksps 192K FIFO 2DA 16DI/16DO 2PWM

USBКарта сбора данных

Особенности:

N16 односторонних входов

N16 100 кГц AD.

NAD вход базовый Диапазон: ± 10V, ± 5V.

N2 12-разрядный DA, выход 0-10V.

NМощность переключения: 16 В (DI0-DI15) / 16(DO0-DO15) / (5 В-TTL уровень).

N2-способ 32-битная ШИМ Измерительный вход переменного тока, измерения: межсетевое взаимодействие с 48 МГц, как, например, точность измерения просим учитывать, что в связи с замерами, пожалуйста, проверьте таблицу размеров тщательно перед покупкой, спасибо эталонных часов 48 МГц, 2-полосная PWM Измерительный вход 0-1 соответственно DI2-DI3 share.

N2-способ 32-битная ШИМ или один импульсный выход каналов, эталонных часов 48 МГц, может быть установлена Выходная частота и рабочий цикл PWM сигнала, который может быть выходом одной ширины импульса, 2 выхода 0-1, соответственно, и выходной порт DO0-Повторное использование DO1, повторное использование-это общий выходной порт по умолчанию, цифровой вход, PWM выход, когда соответствующий канал включен в качестве PWM или одной импульсной выходной функции.

NAD Start: программное обеспечение, аппаратный триггер. Уровень пускового механизма 5 В, входной канал DI0, общий с переключателем. Вы можете выбрать внешний триггер, поднимающийся или падающий край триггера

NЧасы преобразования рекламы: внутренний, внешний триггер. Уровень триггера уровня 5 в входные каналы DI1 совместно с переключателем. Внешние часы поднимаются или опускаются по краям, могут быть выбраны эффективно.

NРежим преобразования рекламы с 16 каналами одновременного режима преобразования.

Основные характеристики:

Раздел рекламы:

N16 односторонних входов. 2nd диапазон входного диапазона: ± 10V, ± 5V.

NAD конвертер: 16 AD, скорость 100 кГц.

NAD buffer FIFO 192K слов.

NВходное сопротивление канала: u003e 1 megohm.

NВходное гнездо: 37 контактный параллельный порт.

N16 аналоговых держателей для одновременного приобретения образцов, каждый триггер кромки часов, 16 каналов полностью синхронизированы, нет разницы во времени.

NТочность системы: ± 0.05% FSR.

Выход DA

N12 DA, разрешение 1LSB.

NВыход: 0-10 В, управление программным обеспечением.

NВремя работы: 8.5uS.

NВыходной ток: 20 мА.

NТочность: 0.05% FSR.

NНулевая ошибка: ± 50 мВ.

NВыходная мощность равна нулю.

Переключатель ввода и вывода и счетчик

N16 входных каналов, производительность:

1.Вход напряжение: 5V TTL сопоставимо с 3,3 V уровня.

2.Высота: больше 2 В.

3.Низкая: менее чем 0,8 V.

4.Диапазон входного напряжения: 0-5 В

N16 каналов выхода, производительность:

1.Выходное напряжение: 5 В уровень.

2.Высота: более чем 2,5 V.

3.Низкая: менее чем 0,5 V.

4.Максимальный выходной ток: 10 мА/канал.

5.Переключение выходной мощности автоматически очищается.

N2-способ 32-битная ШИМ измерения

1.Уровень входного сигнала: Введите тот же переключатель.

2.Вход напряжение: TTL сопоставимо с доставкой в течение 3-Вольт уровня.

3.Высота: более 2 вольт.

4.Низкая: менее 0,8 вольт.

5.Диапазон входного напряжения: 0-5 В

N2-способ 32-битная ШИМ или один импульсный выход

1.Справочные часы: 48 МГц.

2.32-битный таймер.

3.Выходное напряжение: 5 В уровень.

4.Высота: более чем 2,5 V.

5.Низкая: менее чем 0,5 V.

6.Максимальный выходной ток: 10 мА/канал.

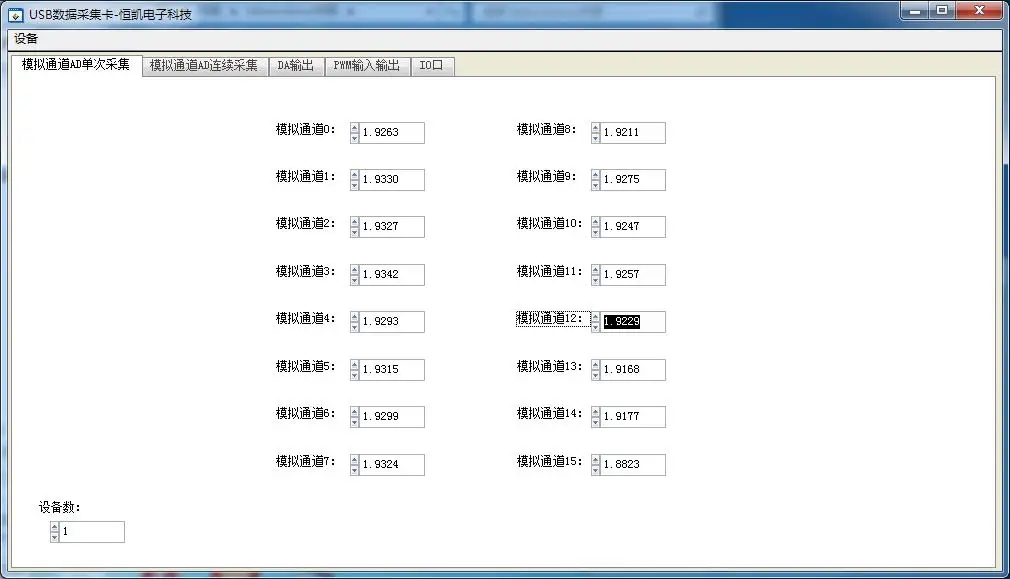

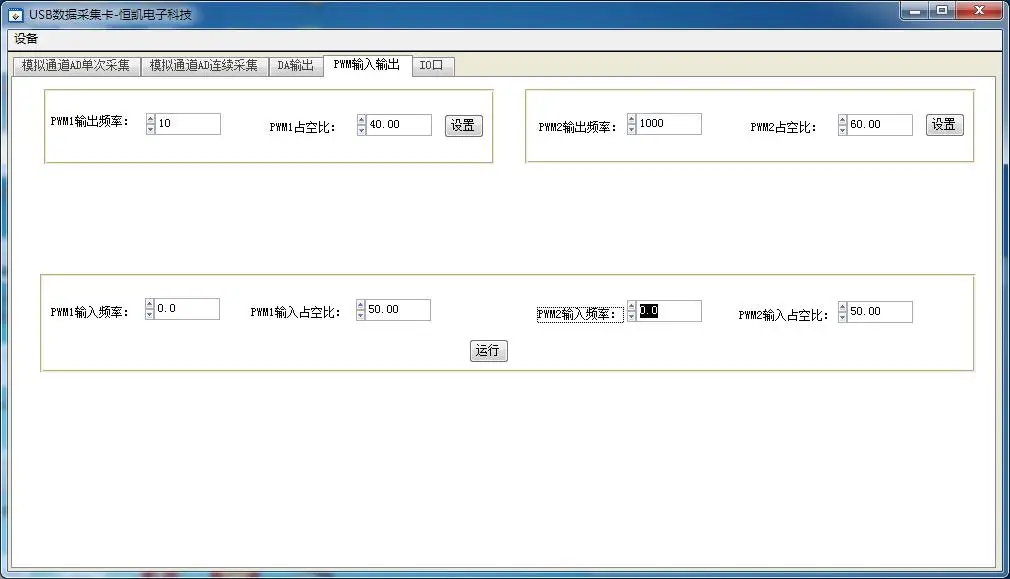

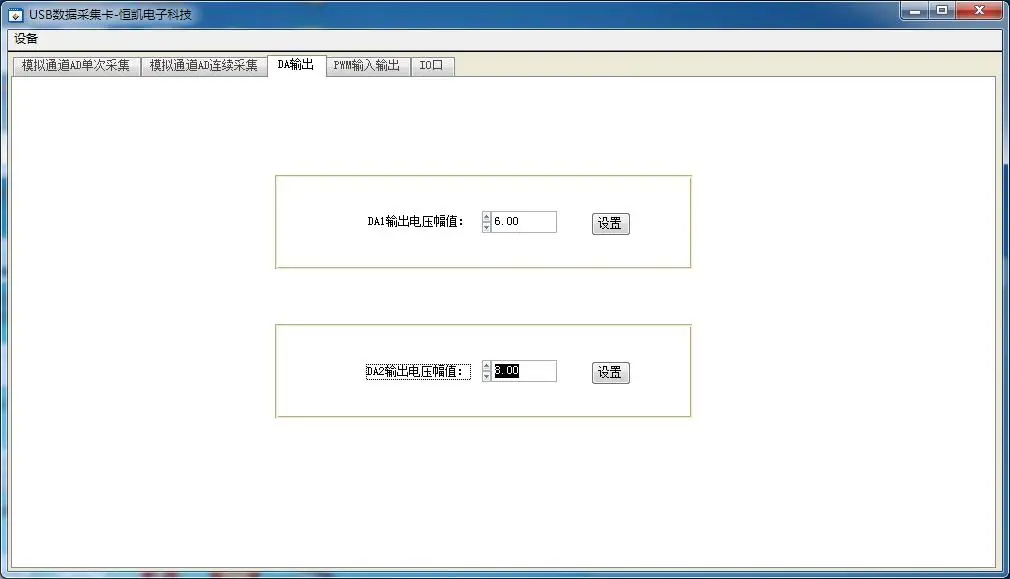

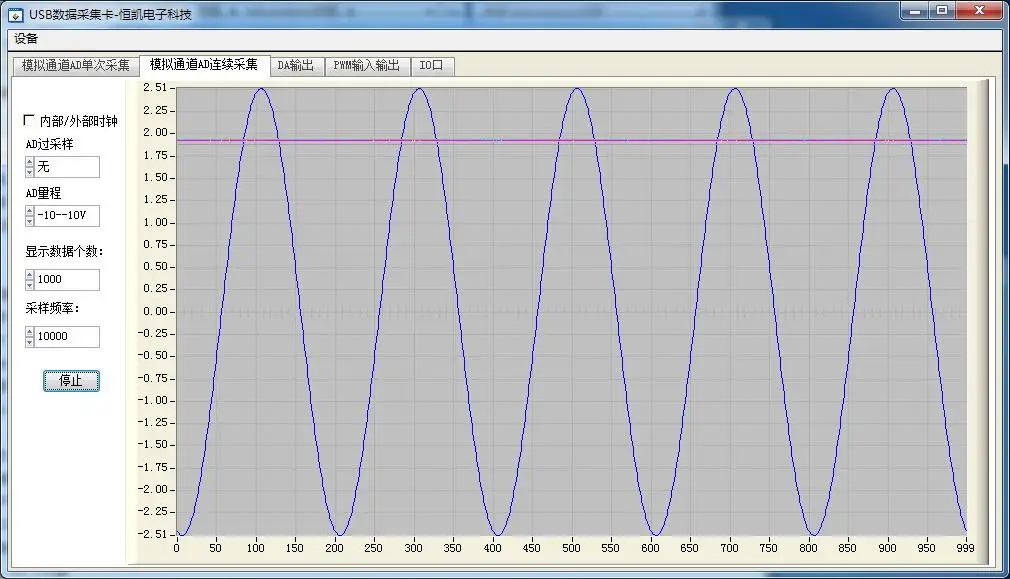

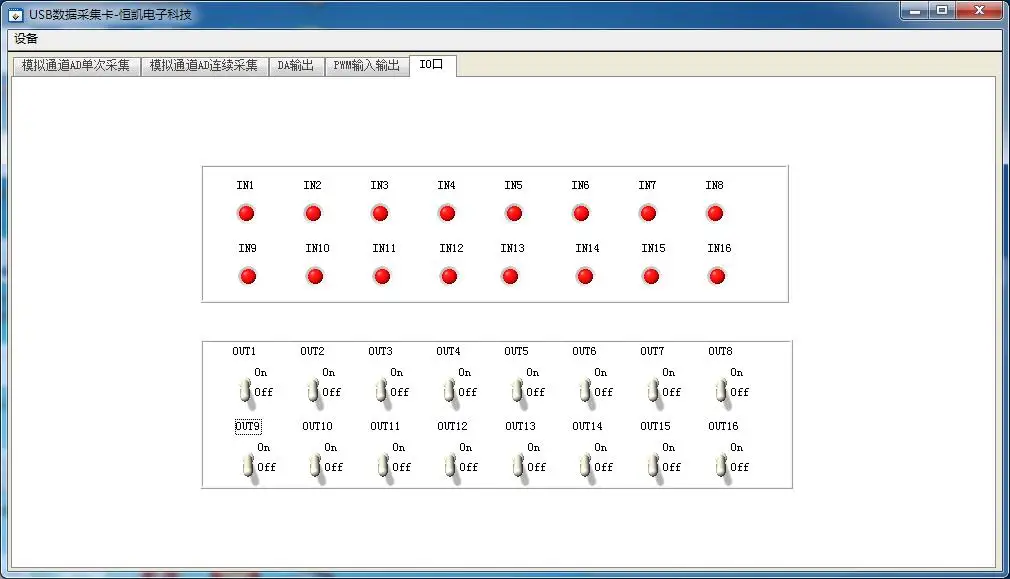

Поддержка программного обеспечения:

1.Поддержка операционной системы win2000 / winXP / Vista / Win7

2.Комплект разработки: драйвер, DLL библиотеки

3.Примеры: labview, labwindows / CVI

4.Процедура тестирования

Другие особенности

NПитание от стандарта USB2.0

NВнутренний размер доски: 11,6 см x 9,9 см

NРазмер монтажного отверстия: 7,96 см x 9,1 см Диафрагма: 3 мм
