4S 8A Li-Ion 14 8 v 18650 DIY BMS PCM Защитная плата батареи bms pcm для литий-ионного аккумулятора

4S 8A Li-Ion 14 8 v 18650 DIY BMS PCM Защитная плата батареи bms pcm для литий-ионного аккумулятора

Особенности:

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтного устройства;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);

4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.

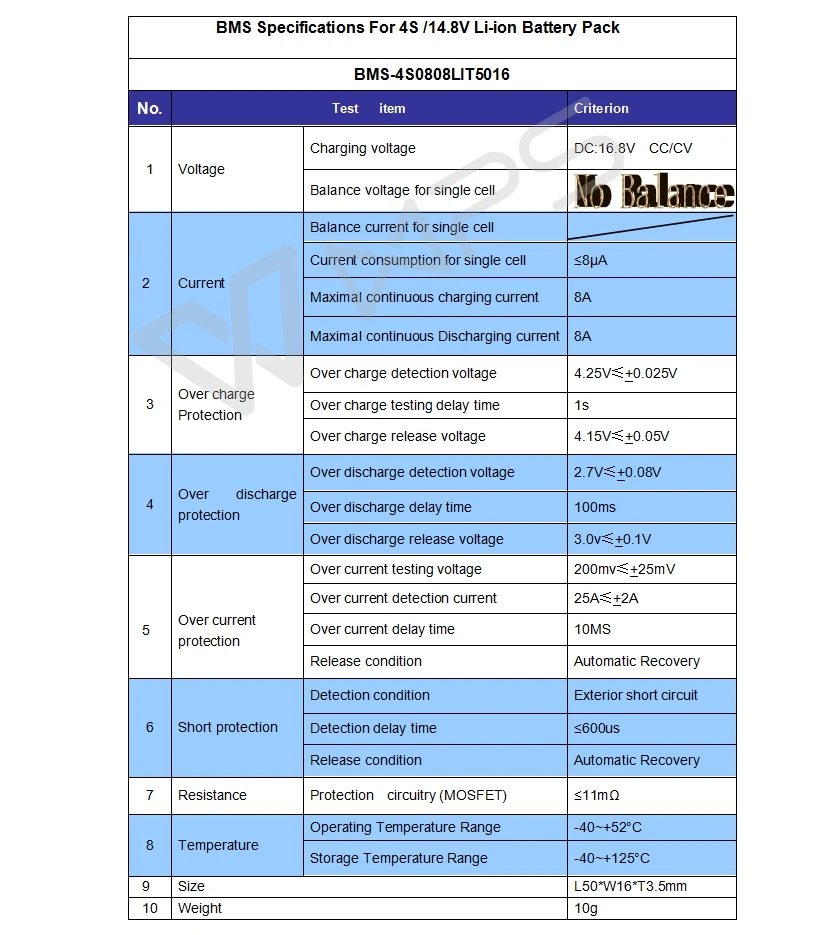

4s параметры Li-Ion bms:

4S BMS Cnnection Инструкция:

B + положительная батарея подключения;

В в-режиме    Подключите аккумулятор отрицательный;

В1 Подключите точку между батареей 1 и батареей 2;

B2 Подключите точку между батареей 2 и батареей 3

B3 Подключите точку между батареей 3 и батареей 4

P + заряд/разрядка положительный;

P- Charge/discharge negative

Область применения:

4S Li-ion18650,LiCoO2,LiMn2O4,Li(NiCoMn)O2 аккумуляторы

4S Lipo аккумуляторные батареи

Обратите внимание:

1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;

2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;

3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия;

4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
