ЧПУ шпиндель токарного станка двигатель комплект высокого качества с воздушным

ЧПУ шпиндель токарного станка двигатель комплект высокого качества с воздушным

Посылка включает:

• 1x2,2 кВт Quanlity ER20 двигатель шпинделя с воздушным охлаждением(220 В, 24000 об/мин, Φ80 мм, 4 подшипника, 400 Гц)

• 1x2,2 кВт VFD

• 1x80 ммАлюминиевый кронштейн

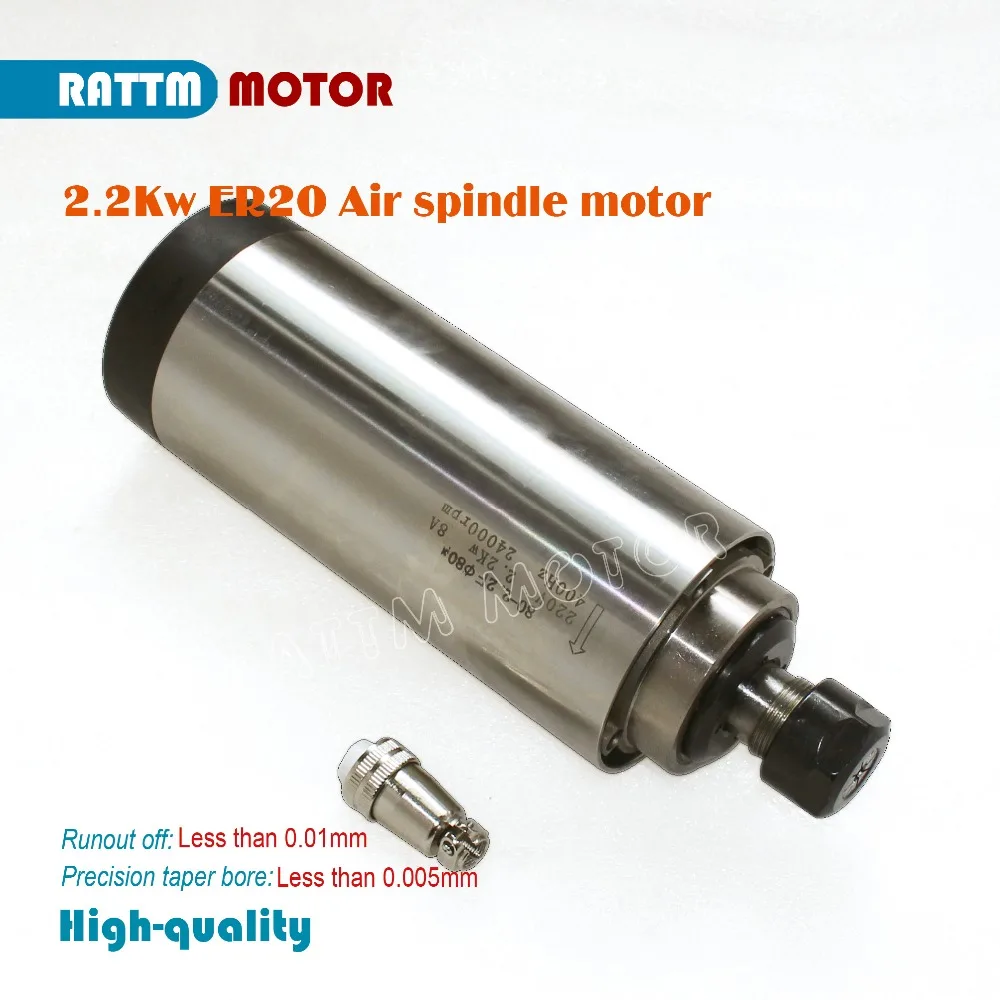

1. 2,2КВт ER20 с воздушным охлаждением мотор шпинделя гравировальный фрезерный шлифовальный станок

Спецификация:

Материал:Нержавеющая сталь

Размер:Φ80mm

Мощность:2.2Kw

Напряжение:220VAC

Ток:8а

Частота:0-400 Гц

Скорость:10-24000 об/мин

Охлаждение:С воздушным охлаждением

Выход:≤ 0. 01 мм

Точное Коническое отверстие:≤ 0,005 мм

Смазка подшипника:Смазка

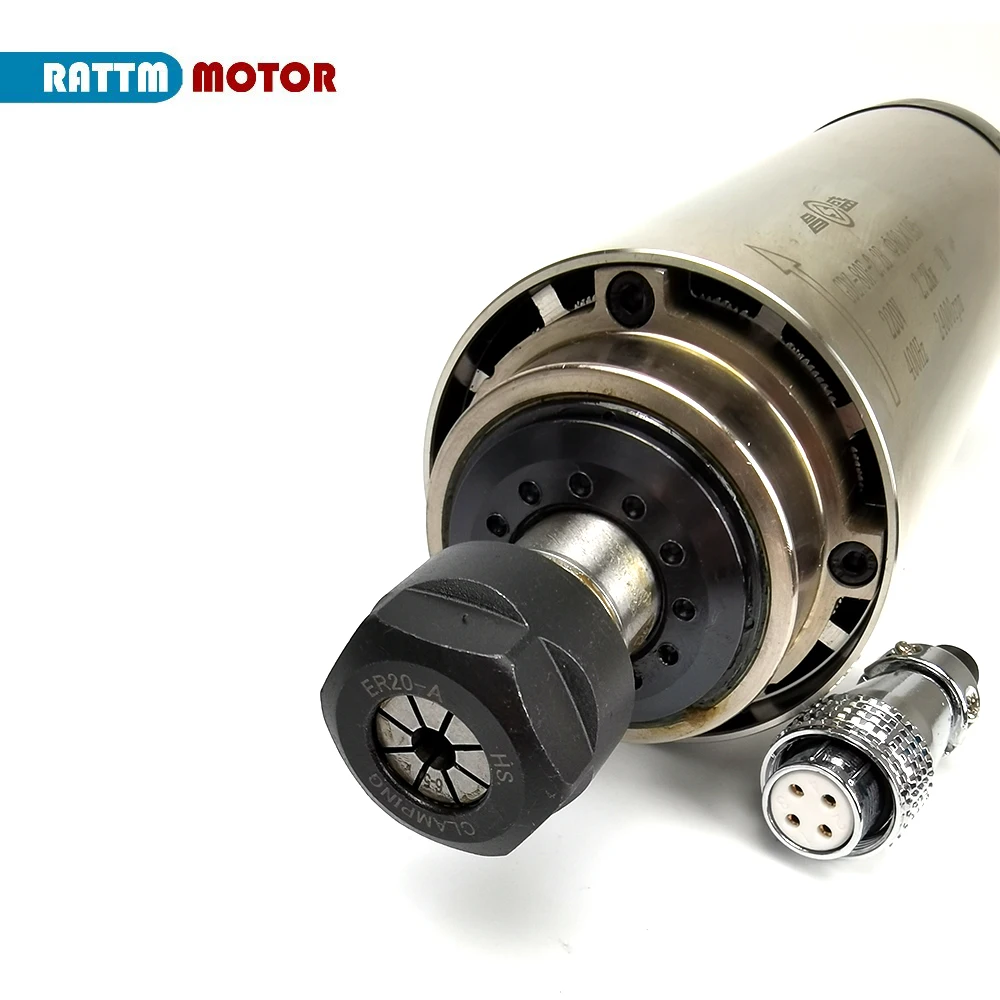

Размер цанги:ER20

Подшипники:4 шт. UTE подшипник (стальной шарик, 1 пара 7005 + 1 пара 7002)

Вес нетто:4,4 кг

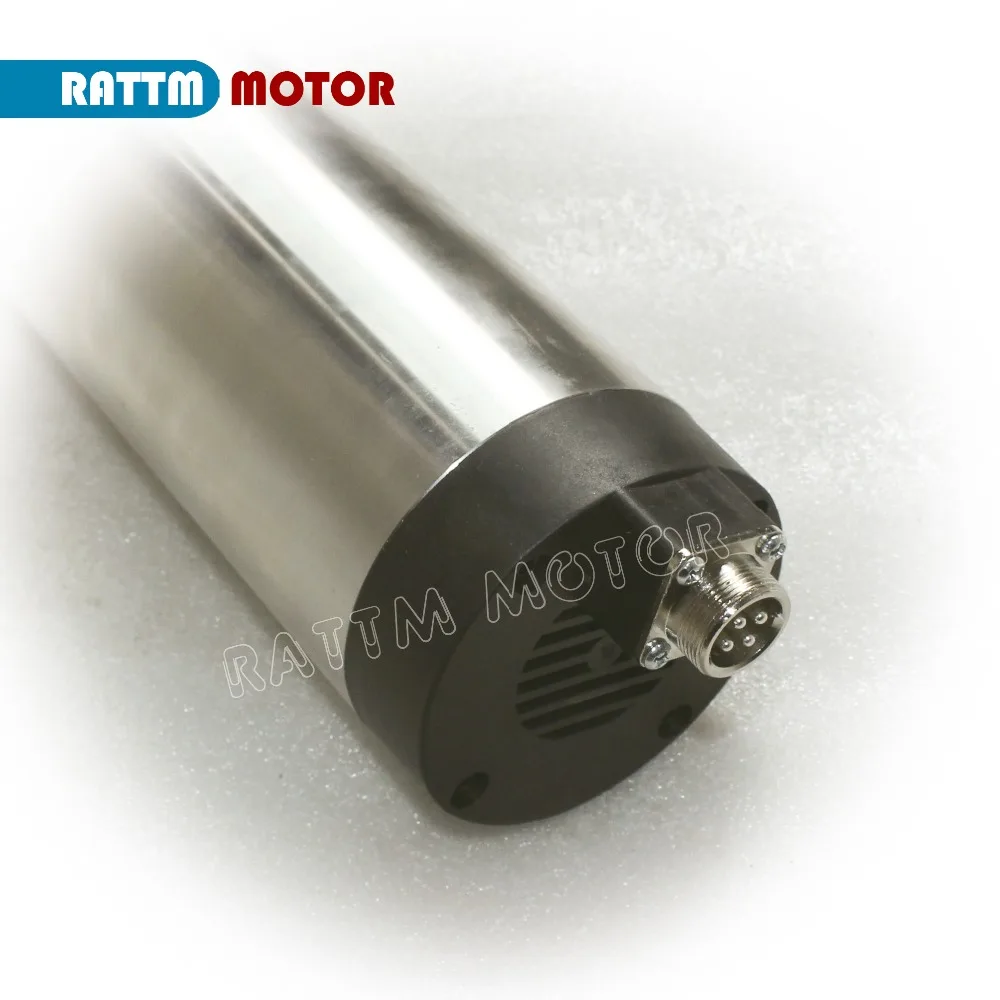

Интерфейс источника питания:Профессиональный авиационный интерфейс, интерфейс 1234 отмечен 123 соответственно подключен к выходному концу инвертора (U, V, W), 4 заземляющего провода этот интерфейс должен быть безопасным заземлением.

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ промышленность

1. Структурные особенности

1) высокоскоростной Электрический главный подшипник принимает керамический подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.

2. Инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.

3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3. Техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.

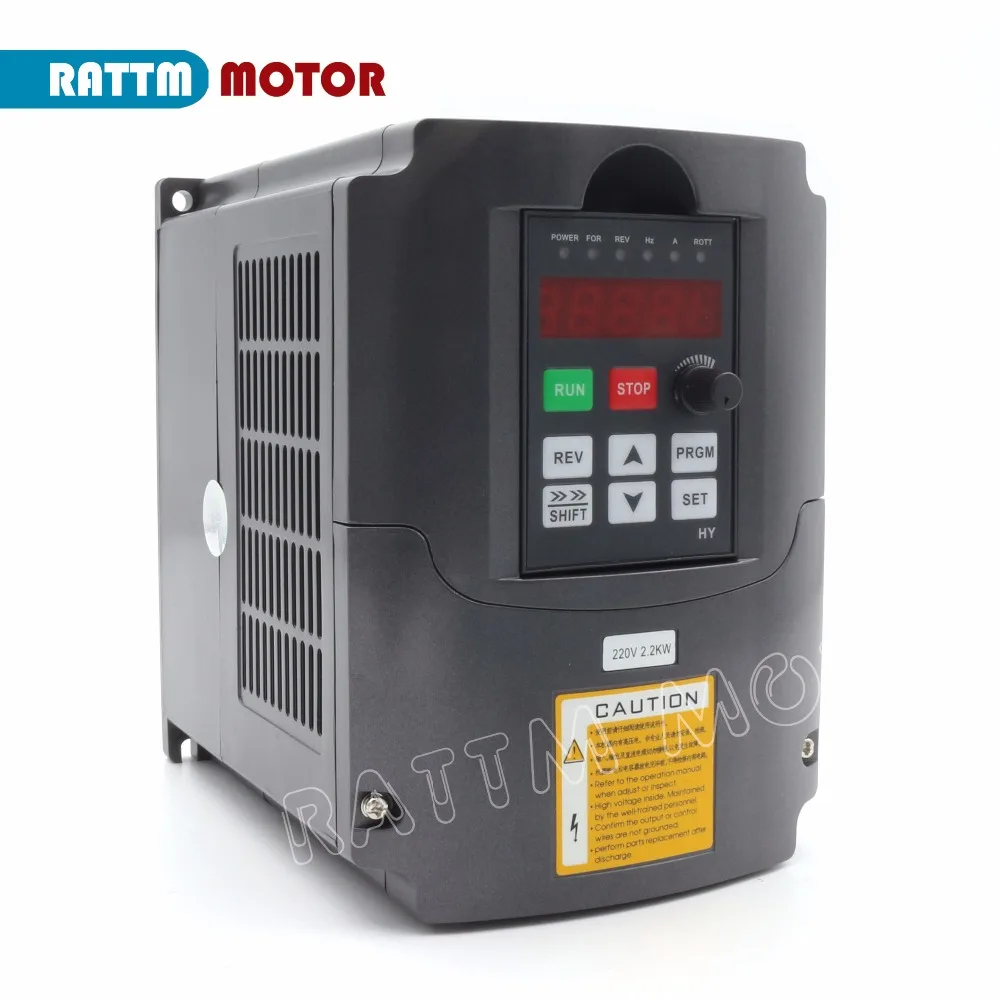

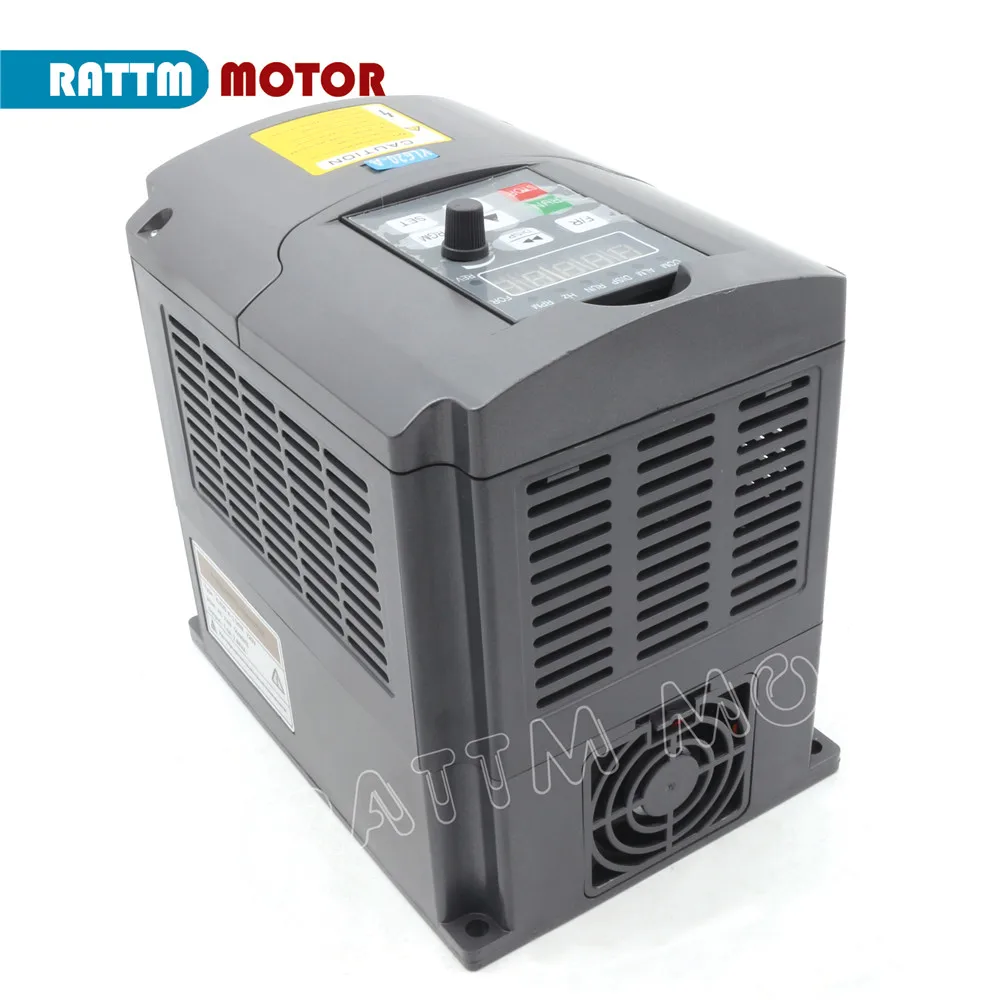

2.Переменный Частотный Привод VFD инвертор 2.2KW 3HP 220VAC

Характеристики продукта:

1)PID контроль; Расширенное вычисление PID замкнутая арифметика, быстрая скорость отклика и высокая пригодность;

2) Легкая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;

3)RS485 порт связи, принимающий стандартный международный MODBUS главный контроль цепи;

4) с чрезвычайно сильной защитой от помех

5) Низкая Выходная ratting torque0.5гц-150%, низкая скорость работы;

6) переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;

7) Широкая рабочая зона напряжения, нормальная работа в 304-456 в;

8) Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;

9) различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;

10) с идеальной защитой от ошибок и защитой от короткого замыкания;

Технические параметры:
1) Входное напряжение: 220 В (+/-15%)

2) Выходное напряжение: 220 В (+/-15%)

3) Входная частота: 48-63 Гц

4) Выходная частота: 0-400 Гц

5) Входная Фаза: 1 или 3 фазы

6) Выходная Фаза: 3 фазы

7) Гарантия: 1 год с даты покупки

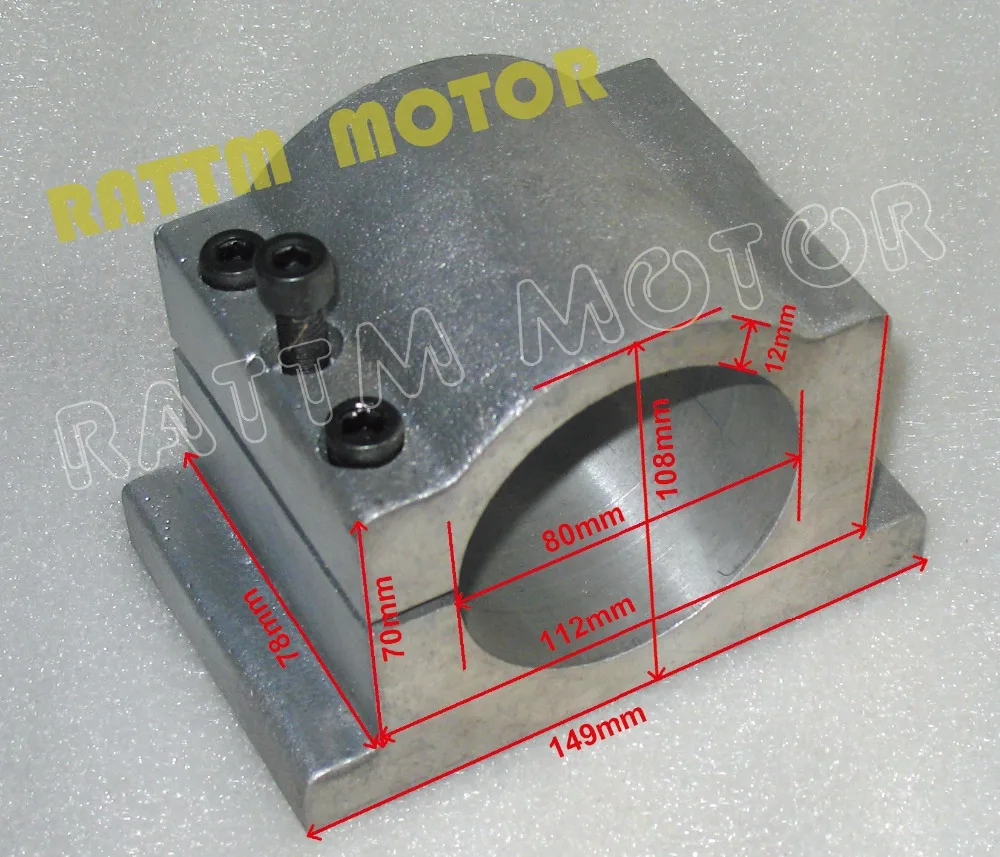

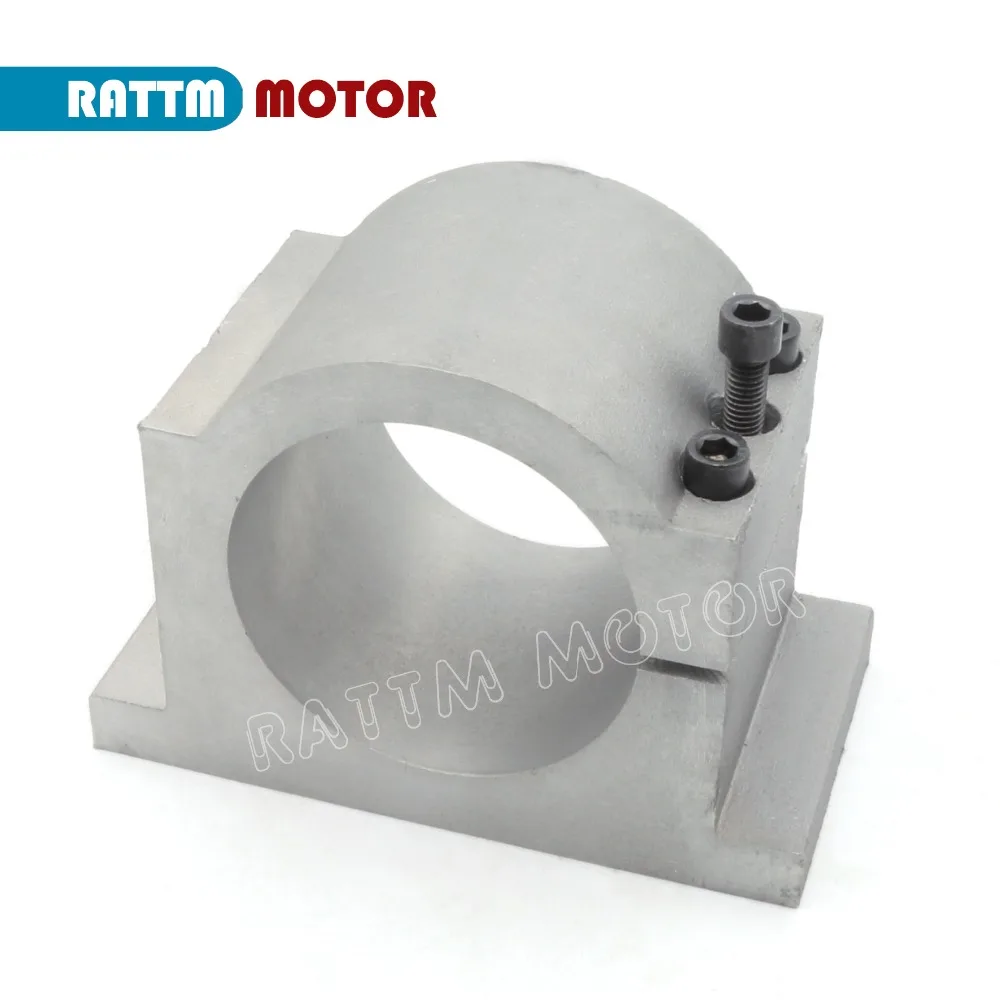

3,80 мм литой алюминиевый кронштейн
