STM32 XNUCLEO-F302R8 посылка B поставляется с OLED, RTC AD/DA аудио кодеком RS485 может на плате Cortex-M4 микроконтроллер STM32F302R8T6

Обзор

Этот набор для разработки включает в себя:

• XNUCLEO-F302R8(Макетная плата STM32, поддерживает Arduino, совместима с NUCLEO-F302R8)
• Аксессуар щит(0,96 дюймов O светодиодный, высокая точность РТК, 3-осевой акселерометр, датчик температуры, RGB светодиодный и т. д.)

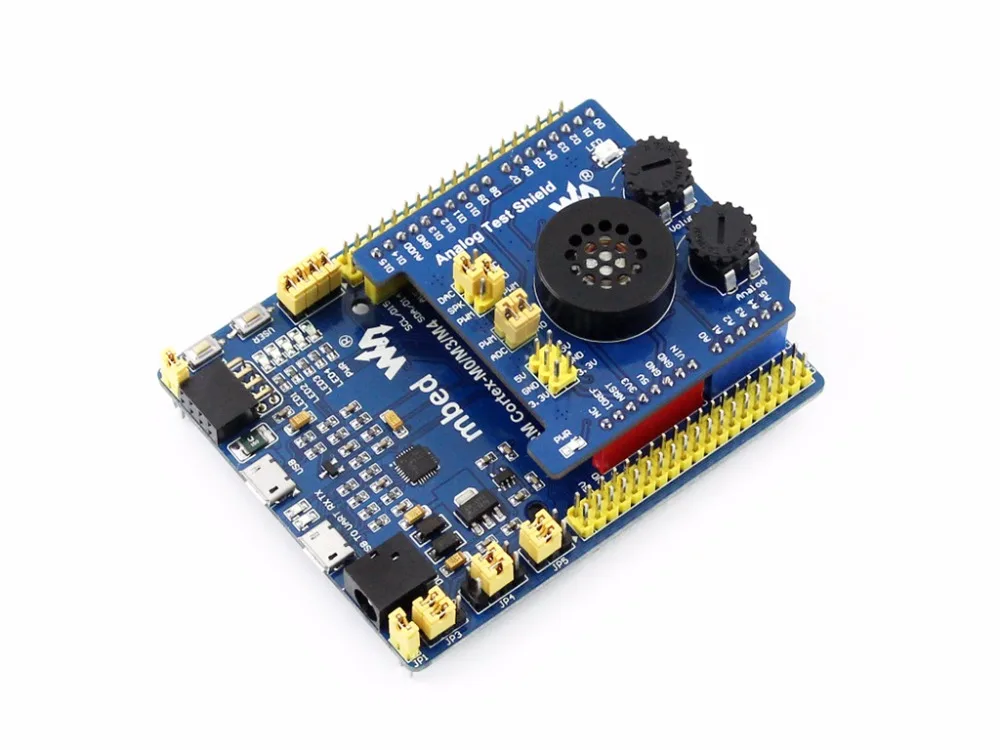

• Аналоговый Тесты щит(AD поглощение, DA выходной тест)

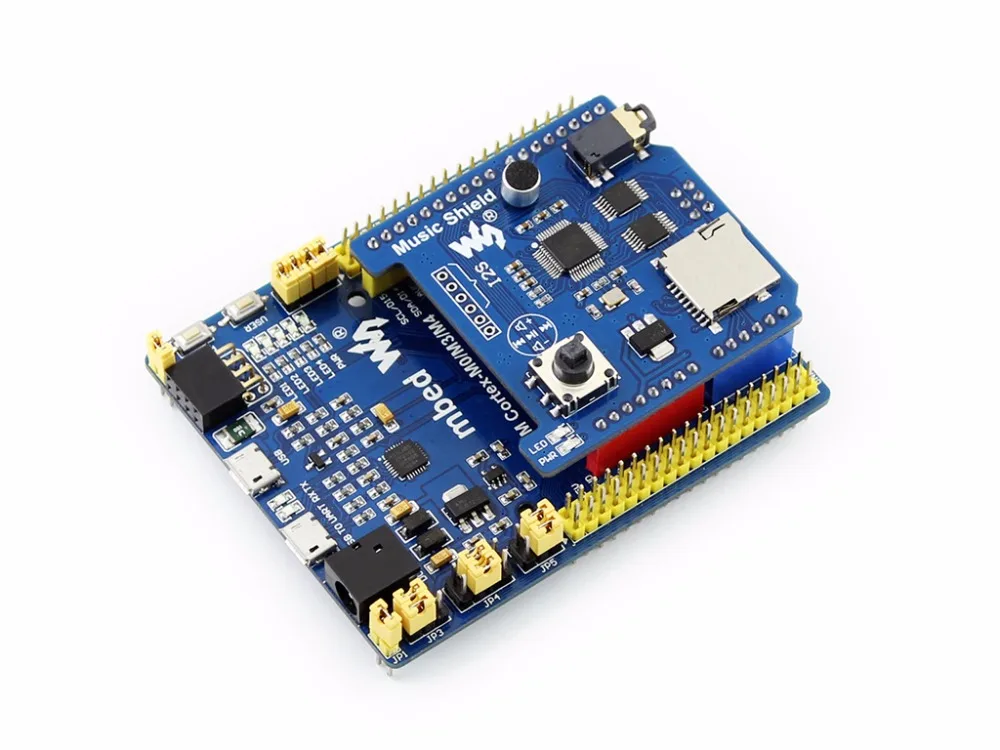

• Музыка Щит(Аудиокодек, воспроизведение музыки, запись)
• RS485 может защитить(RS485 и может связаться)

XNUCLEO-F302R8 Особенности

• Совместим с NUCLEO-F302R8, встроенный Cortex-M4 микроконтроллер STM32F302R8T6
• Поддержка подключения Arduino, Простота подключения с различными щитами Arduino и доступ к массивным средствам Arduino
• ST morpho-коннекторы обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения
• Поддерживает mbed, быстро строит прототип с помощью mbed SDK и онлайн-инструментов
• Комплексное бесплатное программное обеспечение HAL library включая различные примеры программного обеспечения

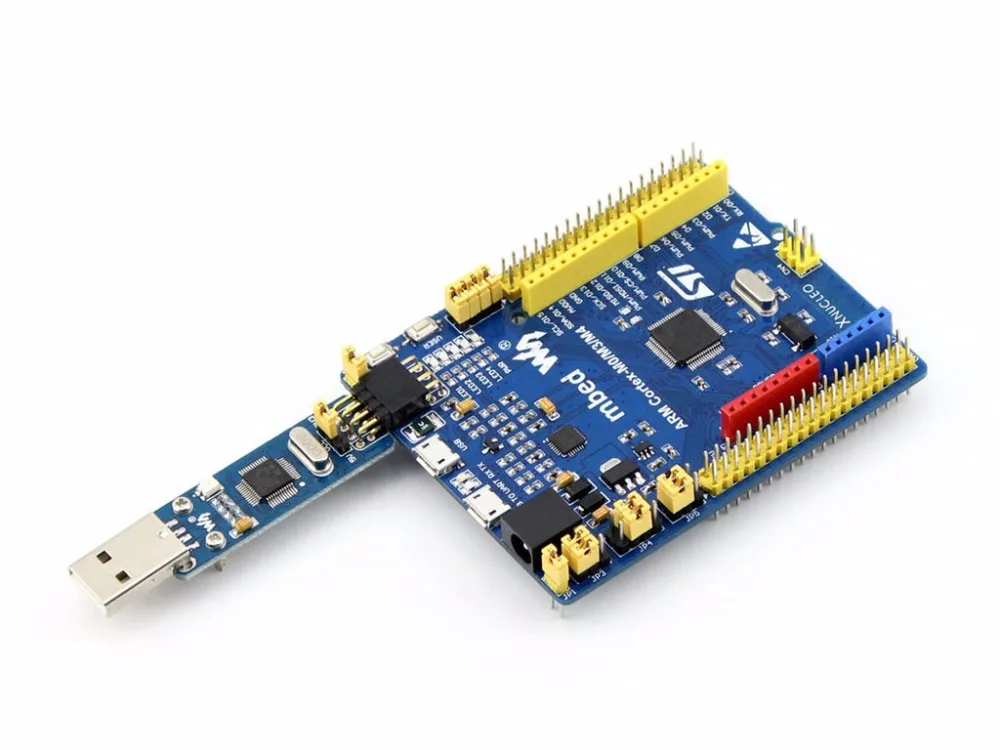

• Поставляется с разделенным модулем ST-LINK/V2

Преимущества

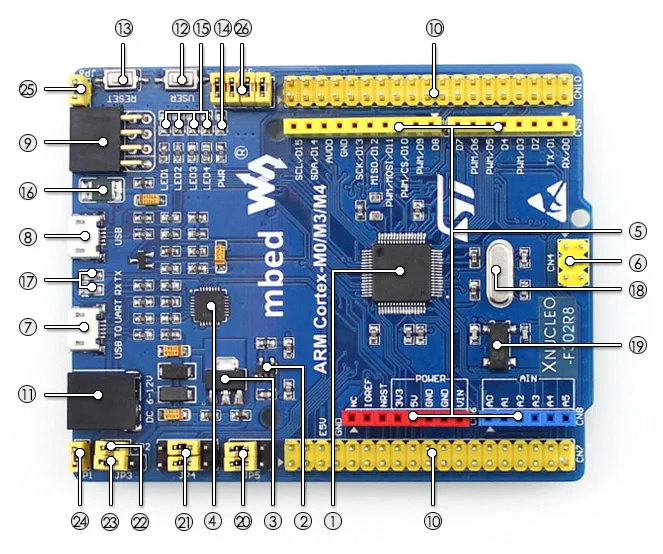

Что на XNUCLEO-F302R8

1. STM32F302R8T6

   • Ядро: ARM® 32-bit Cortex™-M4
   • Рабочая частота: 72 МГц
   • Рабочее напряжение: 2,0 V-3,6 V
   • Посылка: LQFP64
   • Память: 64 КБ флэш-памяти, 16 КБ SRAM
   • Интерфейсы: 2 x SPI, 3 x USART, 3 x igc, 1 x CAN, 1 x USB
   • AD/DA: 1 x AD (12 бит), 1 x DAC (12 бит)
2. SPX3819M5:3,3 V регулятор напряжения
3. AMS1117-5.0:5,0 V регулятор напряжения
4. CP2102:USB UART конвертер
5. Arduino разъем:Для подключения Arduino щиты
6. ICSP интерфейс:Arduino ICSP
7. USB UART: Для отладки
8. Разъем USBИнтерфейс: USB интерфейс связи
9. SWD интерфейс:Для программирования и отладки
10. Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легко для расширения
11. 6-12 В DC вход
12. Кнопка пользователя
13. Кнопка сброса
14. Мощность индикатор
15. Пользовательский светодиодный
16. Предохранитель для быстрого самовосстановления 500 мА
17. Индикатор последовательного порта Rx/Tx
18. 8 МГц с украшением в виде кристаллов
19. 32,768 кГц с украшением в виде кристаллов
20. Джемпер ADC/iec

    • Короткие A и B: Arduino A4, A5 используется в качестве IEC
    • Короткие B и C: Arduino A4, A5 используется в качестве АЦП
21. UART Перемычка выбора
22. MCU текущий тестовая Перемычка:Для малой мощности тесты
23. Мощность Перемычка выбора

    • Короткий 5 В и U5V: питание от usb-подключения
    • Короткие 5 В и 5 В: питание от внешнего источника питания
24. Usb-включения, джемпер

    • Короткий Джемпер для включения
    • Откройте перемычку для отключения
25. Кнопка пользователя джемпер

    • Короткий перемычка для подключения к I/Os, используемым в коде примера
    • Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек
26. Пользовательский светодиодный джемпер

    • Короткий перемычка для подключения к I/Os, используемым в коде примера
    • Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек

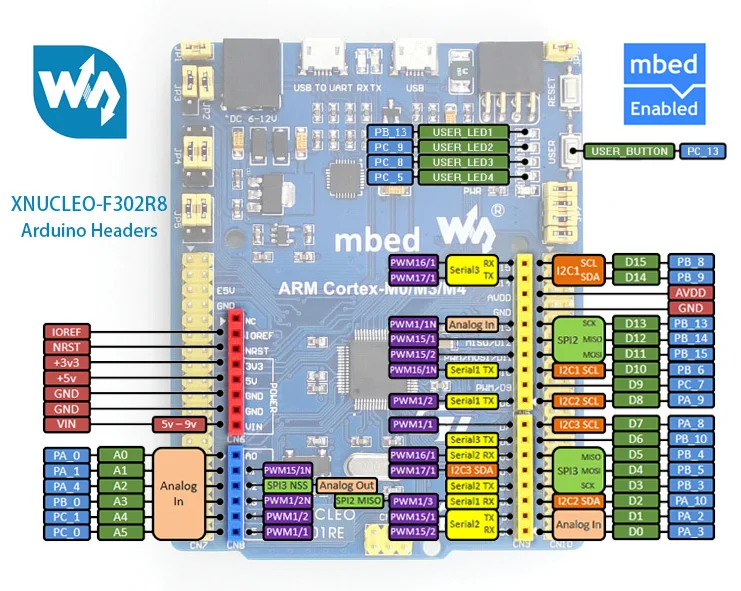

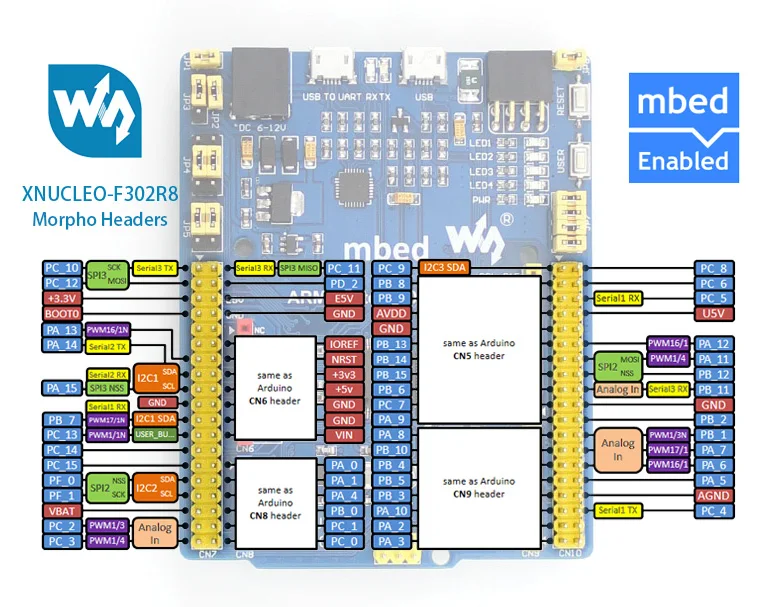

XNUCLEO-F302R8 заголовки расширения

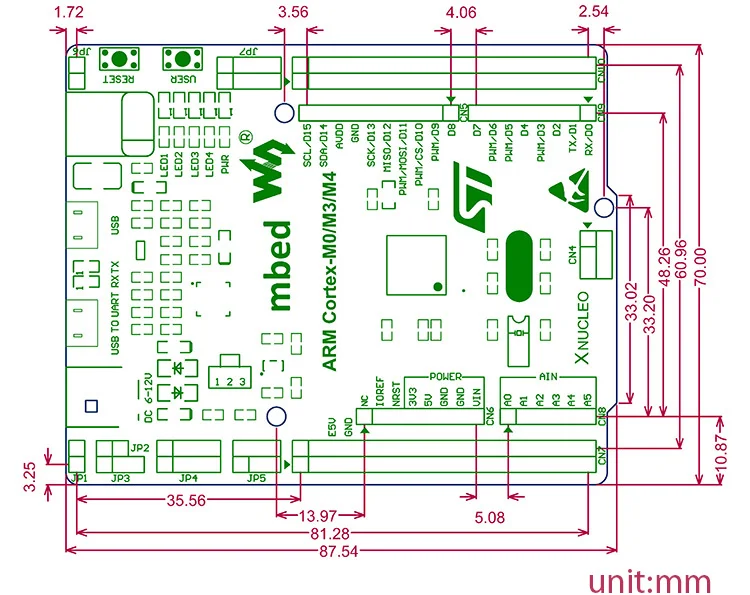

XNUCLEO-F302R8 Размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/XNUCLEO-F302R8

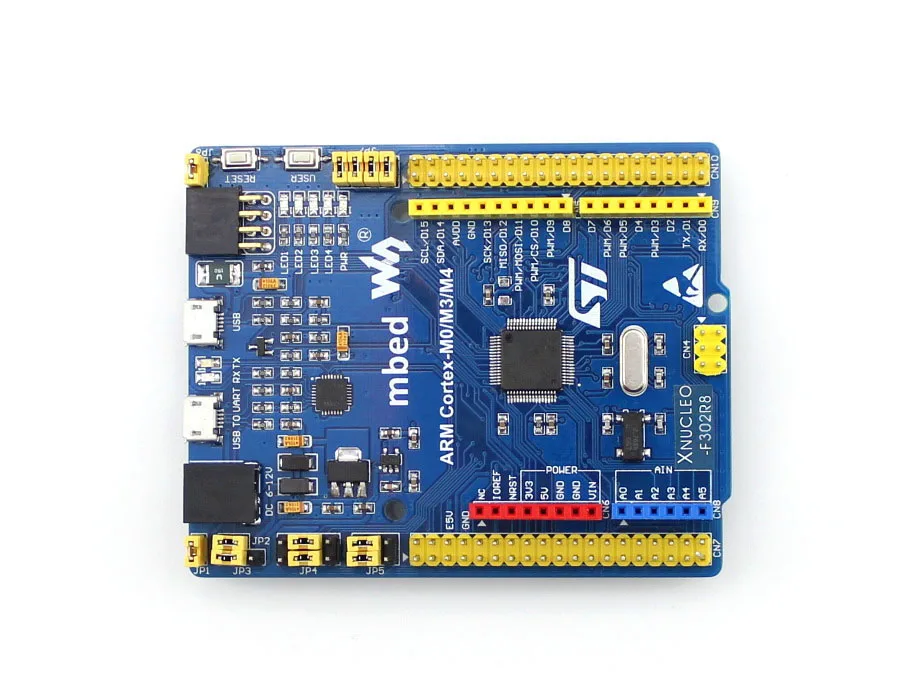

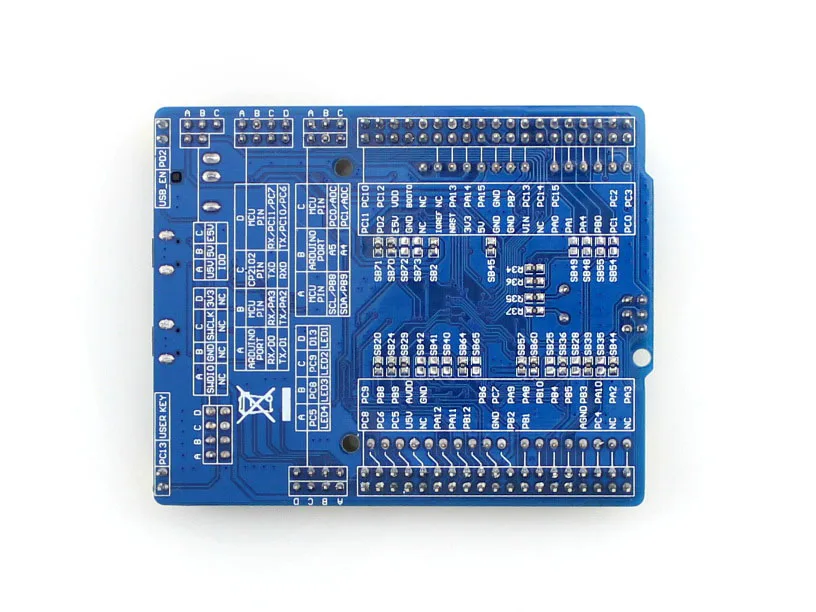

XNUCLEO-F302R8 фото

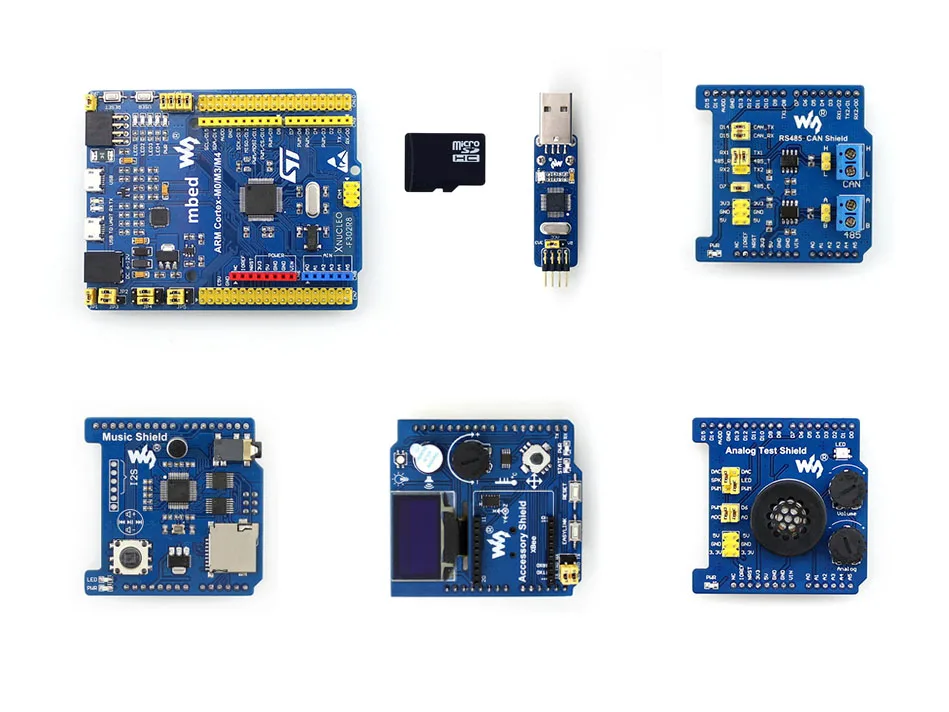

В комплекте щиты

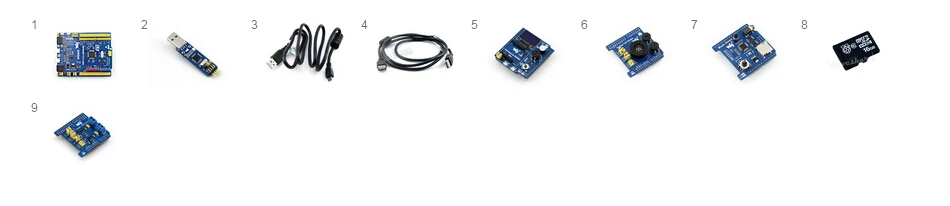

Посылка содержание

1. XNUCLEO-F302R8 x 1
2. ST-LINK/V2 (mini) x 1
3. Разъем usb типа A для кабеля Micro B x 1
4. Разъем usb типа A к гнезду кабель x 1
5. Аксессуар щит x 1
6. Аналоговый тестовый щит x 1
7. Музыка Щит x 1
8. Карта Micro SD 16 Гб x 1
9. RS485 может защитить x 1
