Характеристики
Тестовое гнездо адаптера программирования STM32 для LQFP64 QFP64 пакет QFP 0 5 мм шаг =
История изменения цены
*Текущая стоимость 5 315,17 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-17-2026 | 6750.88 руб. | 6885.90 руб. | 6817.5 руб. |
| Jan-17-2026 | 5474.4 руб. | 5583.80 руб. | 5528.5 руб. |
| Dec-17-2025 | 6644.42 руб. | 6777.79 руб. | 6710.5 руб. |
| Nov-17-2025 | 6591.6 руб. | 6723.38 руб. | 6657 руб. |
| Oct-17-2025 | 5262.24 руб. | 5367.60 руб. | 5314.5 руб. |
| Sep-17-2025 | 6484.41 руб. | 6614.60 руб. | 6549 руб. |
| Aug-17-2025 | 6431.38 руб. | 6560.87 руб. | 6495.5 руб. |
| Jul-17-2025 | 6378.57 руб. | 6506.68 руб. | 6442 руб. |
Описание товара

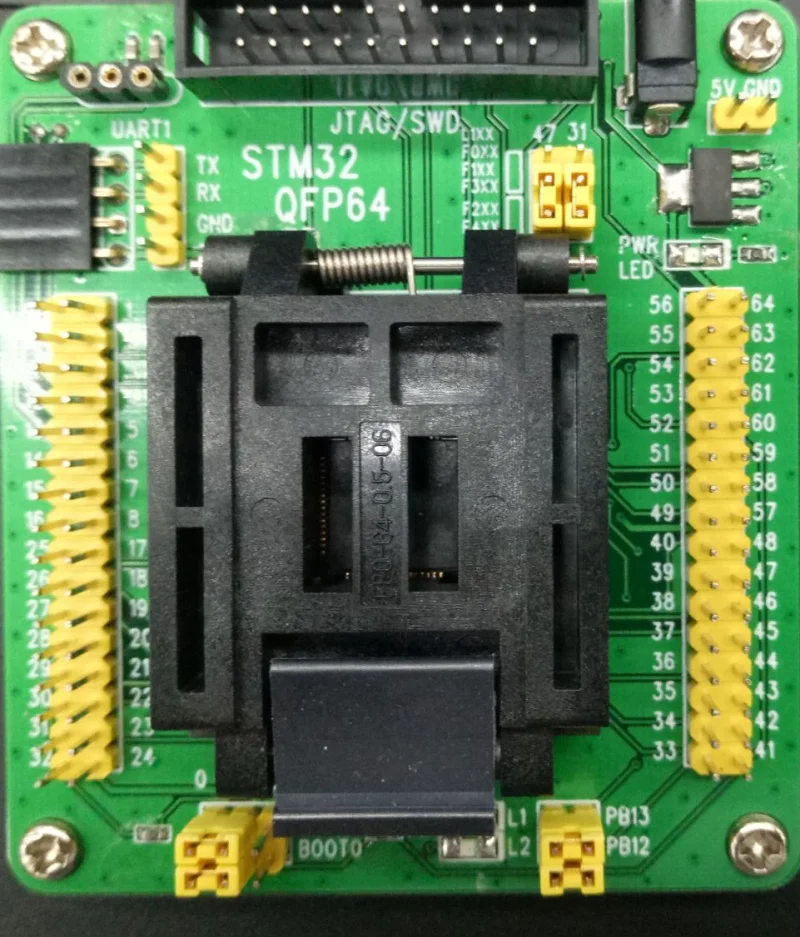

Адаптер программирования STM32 тестовый разъем для LQFP64 QFP64 пакет QFP 0,5 мм шаг = STM32-QFP64
Тестовая и сгорающая розетка Yamaichi IC с простой платой, специально разработанной для микроконтроллера STM32 в корпупосылка QFP64 (0,5 мм с шагом)Особенности
- 20-контактный порт JTAG/SWD и/или 4-контактный интерфейс USART1 для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовое гнездо для системных часов
- Встроенный кварцевый генератор 32,768 K
- Два светодиодный ных индикатора для тестирования, которые подключаются к контактам ввода-вывода через перемычки
- Все контакты MCU доступны на разъемах расширения
- Шаг контактного разъема: 2,54 мм
Поддерживаемые устройства
Микроконтроллер STM32 в комплекте QFP64 (шаг 0,5 мм) с совместимыми выводами:
- Серия STM32L1xxR (STM32L151R8, STM32L152RB и т. д.)
- Серия STM32F0xxR (STM32F051RC, STM32F051RB и т. д.)
- Серия STM32F1xxR (STM32F103RC, STM32F100RB и т. д.)
- Серия STM32F2xxR (STM32F207RC, STM32F215RB и др.)
- Серия STM32F3xxR (STM32F303R8, STM32F373RB и т. д.)
- Серия STM32F4xxR (STM32F407RC, STM32F415RB и т. д.)
Настройте бортовой"Перемычки для выбора устройства"Согласно запрограммированному устройству.
Контур и размеры
Единица: мм| Номер детали | Шаг | Булавки | Применимые размеры ИС (ссылка) | Внешние размеры (ссылка) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | Е | F | G x H | |||
| IC51-0644-807 | 0,5 | 64 | 10,0x10,0 | 12,0x12,0 | 11,3 | - | 32,0x35,0 |
Фотографии
- Порт JTAG/SWD
- Для программирования/отладки/тестирования
- Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK
- Порт USART1
- Поддержка отладки ISP и/или последовательного порта
- Светодиодные индикаторы
- Для быстрого тестирования
- Контактные разъемы, подключенные к контактам MCU
- Четко обозначенные бортовые метки
- Легкое тестирование и дальнейшее расширение
- Конфигурация режима загрузки
- Настройка загрузки 0 и загрузки 1 через перемычки
- Встроенный регулятор 3,3 В
- AMS1117-3.3
- Входная мощность 5 В
- Разъем постоянного тока или 2-контактный разъем
- Внешняя кристальная розетка
- Вставьте Кристалл в отверстия с двух сторон, оставьте среднее отверстие
- Индикатор питания
- Перемычки для выбора устройства
- Короткие верхние заголовки для STM32F1xx / STM32L1xx / STM32F05x / STM32F3xx
- Короткие Нижние заголовки для STM32F2xx / STM32F4xx
- Светодиодные перемычки
- Короткие перемычки для подключения светодиодов к контактам ввода-вывода MCU для тестирования
- Откройте перемычки для отключения
- Кристалл 32,768 K (на нижней стороне)
- Для внутреннего RTC с калибровкой
Схема соединителя JTAG/SWD
STM32-QFP64 дома JTAG/SWD заголовки для подключения программатора. Схема соединителя показана на рисунке 1 ниже.
Рис. 1.Схема соединителя JTAG/SWD
Конфигурация режима загрузки
В зависимости от используемой конфигурации pin в качестве загрузочного пространства выбираются флэш-память, системная память или SRAM, как показано в таблице 1 ниже.
Загрузка
Ресурсы для развития:Схема и т. Д.
Вики:Waveshare.com/Здравствуйте/stm32-qfp64
Посылка содержит
- STM32-QFP64 × 1
- Кабель питания USB × 1
