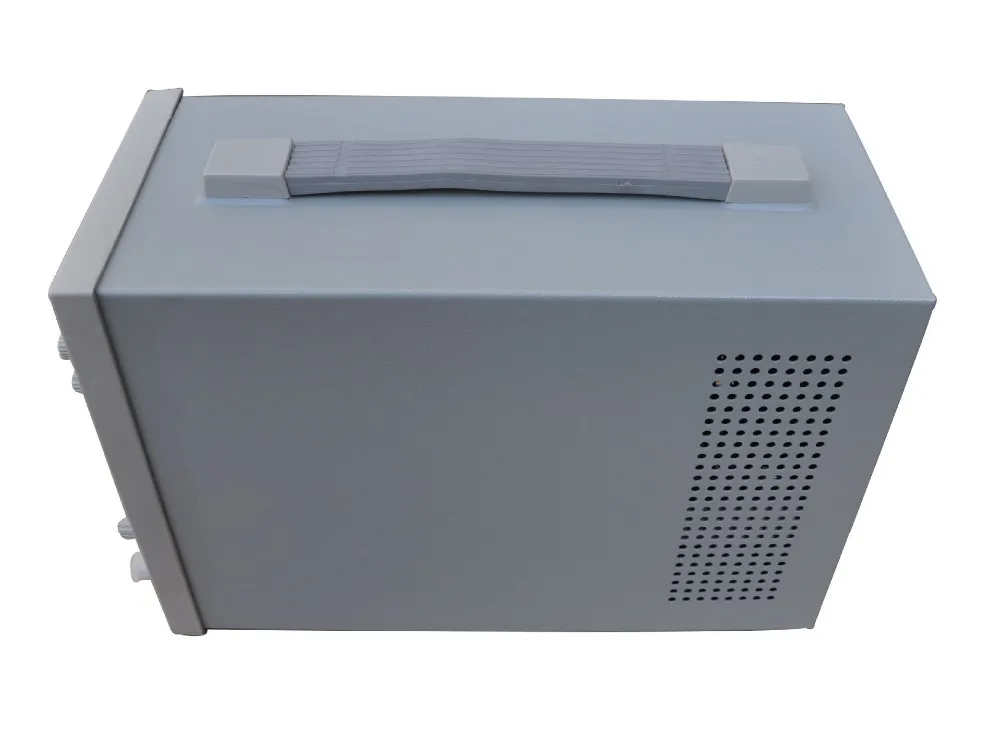

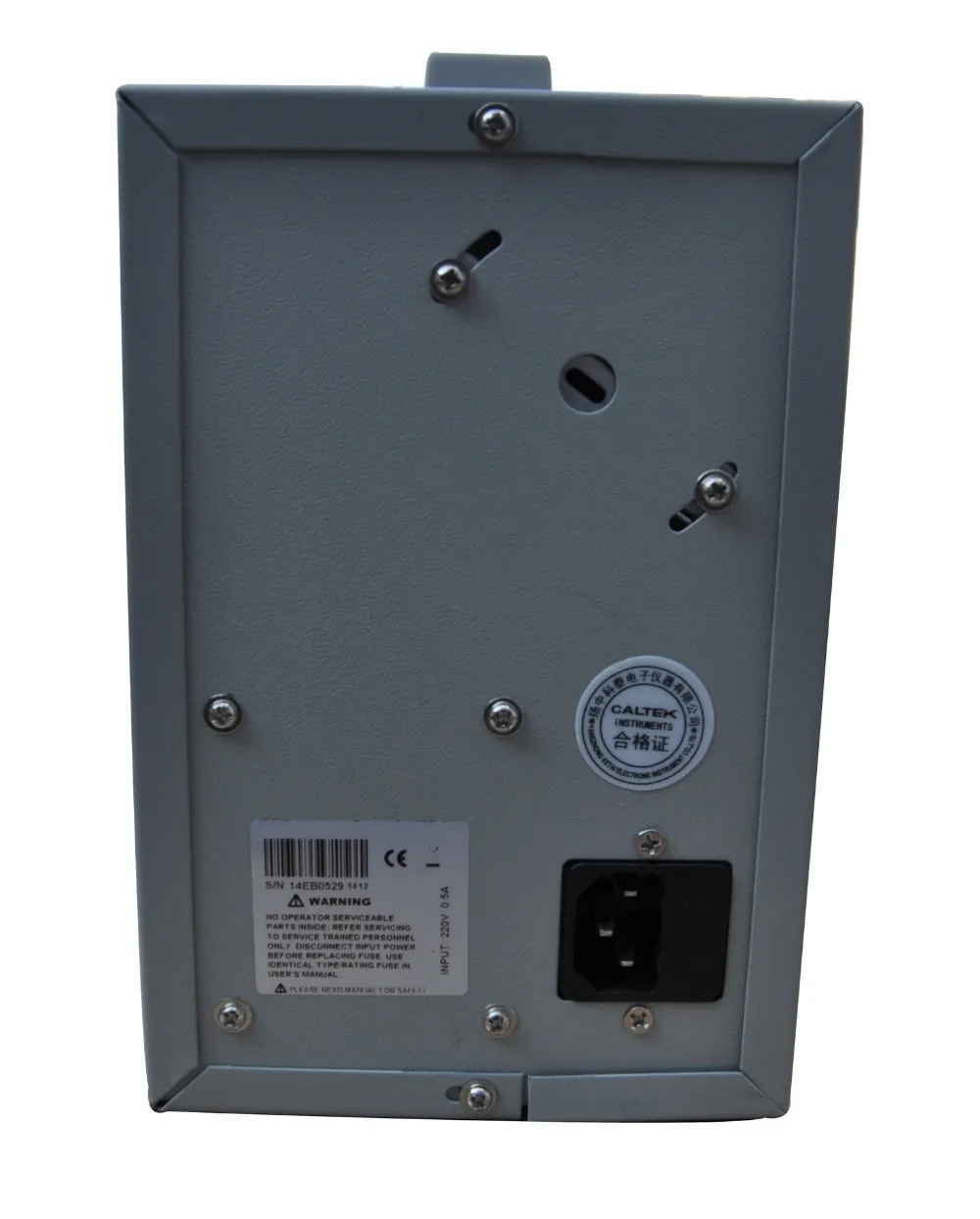

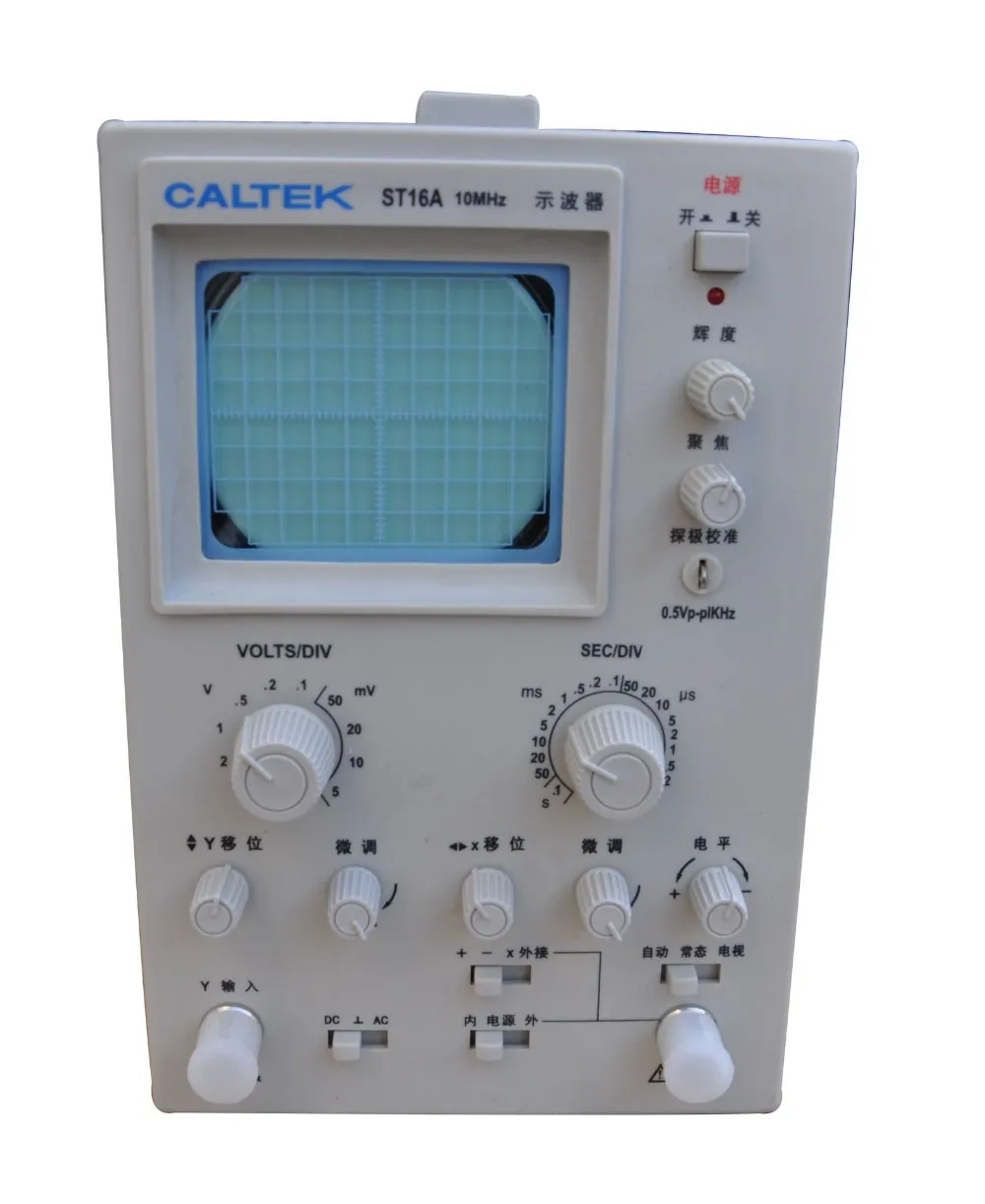

Быстрое прибытие Caltek ST16A небольшой одноканальный осциллограф 10 МГц|oscilloscope 10mhz|10mhz

Содержание

ST16

CRT

Эффективное лицо

8 × 10DIV 1DIV = 6 мм

Ускорение напряжения

+ 1.3кв

Светлые цвета

Зеленый

Вертикальные системы

Полоса пропускания (-3 дБ)

DC: 0-10 МГц AC: 10 Гц-10 МГц

Путь

CH1, CH2, ALT, CHOP, ADD

Входное сопротивление

1 м ± 3% 30пф ± 5пф

Входное соединение

DC-GND-AC

Максимальное входное напряжение

400 В (DC + ACpeak)

Коэффициент отклонения

5мв/DIV-5V/див ± 3%

Соотношение обрезки

2,5: 1

Горизонтальная система

Фактор времени

0,1 S/DIV-0.1S/DIV ± 3%

Соотношение обрезки

2,5: 1

ТРИГГЕРНАЯ система

Путь

Авто, норма, ТВ

Источник запуска

INT, LINE, EXT

Наклон

Положительный или отрицательный

Чувствительность триггера

INT: 1DIV, EXT: 0,3 V

Телевизор

2DIV

Максимальное входное напряжение

Внешний триггер вход 160 в (DC + ACpeak)

Входное сопротивление

1 м ± 3% 25пф ± 5пф

X-Y работы

Коэффициент отклонения

Ось X 0,5 В/DIV ± 5pF

Полоса пропускания (-3 дБ)

DC: 0-1 МГц AC: 10 Гц-1 МГц

Фаза

3 ° (постоянный ток: 0-50 кГц)

Калибровочный источник

Калибровка зонда

1 кГц ± 2% 0.5Vp-p ± 2% симметричная квадратная волна

Источник питания

Диапазон напряжения

220В ± 10%

Частота

50 Гц ± 2 Гц

Максимальное энергопотребление

25 Вт

Размеры

Вес

3 кг

Ширина × длина × высота

130 × 280 × 193 мм

Прочее

Поставляемые аксессуары

Руководство по эксплуатации 1, запасной предохранитель, линия электропередачи 1, зонд 2
