3 осевой комплект ЧПУ шаговый двигатель Nema 17 113 1 унции и контроллер платы TB6560

---

Что в коробке?

• 3 × гибридный шаговый двигатель PrimoPal NEMA 17, MPN PHB42S63-40306• 1 × Средний импульсный источник питания, MPN NES-150-24• 1 × 3 оси TB6560 драйвер шагового двигателя (1.5A-3.0A) 1 шт. • золотистый шарик в форме цифры «× DB25 1,5 м мужской-женщина кабеля • 5 × проводные разъемы (предварительно установленные на плате)

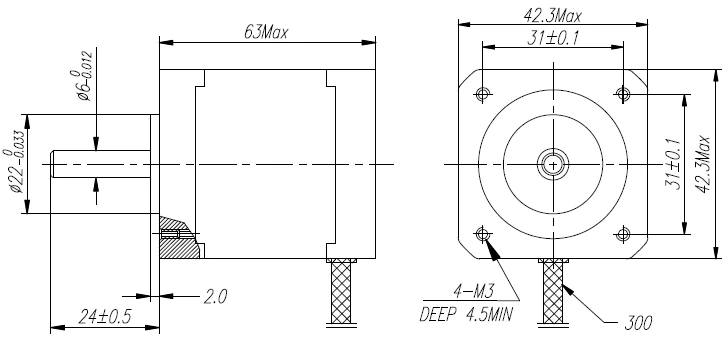

Шаговый двигательОписание продукта: Этот шаговый двигатель (MPN PHB42S63-40306) поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). Это биполярный Нема 17 (Национальная ассоциация владельцев электротехнических предприятий) гибридный шаговый двигатель с 1,8 ° угол поворота (200/подсчет калорий революции), из качественной формования холодногнутых профилей проката с полимерным покрытием, лист меди и анти-высокая температура магнитная сталь. Номинальный ток составляет 2,3a на фазу, что позволяет удерживать крутящий момент 80 см (113,1 унций). Этот высокопроизводительный и высоконадежный двигатель прекращается с 4 проводами с летящим концом и легко подключается к контроллеру постоянного тока или привода измельчителя. Шаговый Мотор Спецификация• Электрические характеристики• Физическая колес• Монтажная схема

Плата шагового двигателя контроллер описание

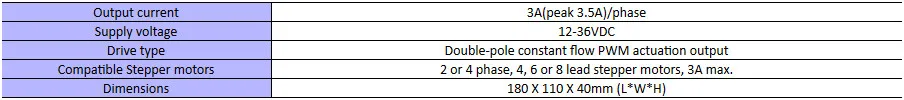

• Технические характеристики

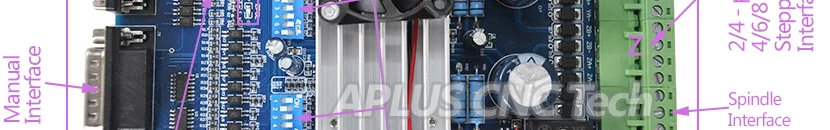

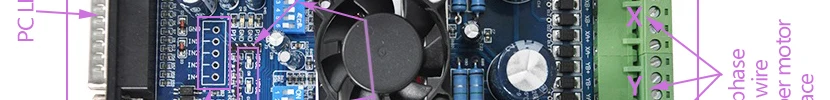

• Особенности • Чип Toshiba TB6560AHQ-Высокая мощность, максимальный ток чипсет 3.5A!
• 1-1/16 микроступенчатая Настройка-более высокая точность и плавность работы, чем стандартный 1, 1/2 шаг.
• Регулируемые настройки тока привода 1.5A-3A для каждой оси-25%,50%,75%,100% полного тока можно установить для различных шаговых двигателей.
* Внимание: Этот драйвер-версия 1.5A-3A, специально разработанная для шаговых двигателей с номинальным током от 1.5A до 3A.
Он не совместим с шаговыми двигателями с номинальным током ниже 1.5A или выше 3A.
• Защита от перегрузки, перегрузки по току и перегрева-полная защита вашего компьютера и периферийного оборудования.
• Переключение тока на плате-выходная мощность может быть установлена в соответствии с конкретными требованиями пользователя.
• Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя.
• Релейный интерфейс шпинделя-выход s макс. 36 В 7,5a для шпиндельных моторов или насоса охлаждающей жидкости (только одно устройство может быть приведено в действие на этом выходе!).
• Пресс-форма-4 канала входы интерфейса-используется для XYZ предела и аварийной остановки.
• Профессиональный дизайн-Двухступенчатая обработка сигнала с супер защитой от помех.
• Биполярный измельчитель с постоянным током с нерезонансной областью-управляет двигателями плавно через диапазон без эффекта ползучести.
• Управление четырьмя входами; Позволяет устанавливать лимит, возникновение-стоп, выравнивание средней точки, выравнивание резака.
• Универсальная архитектура-поддерживает большинство параллельных программ MACH3,KCAM4 и т. Д.
* Для совместимости с другими программными средствами, пожалуйста, свяжитесь с нами.

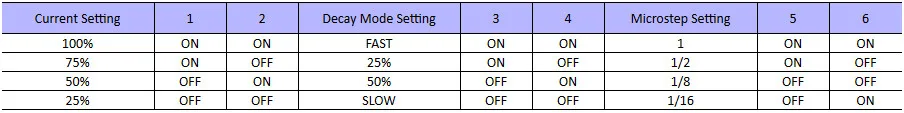

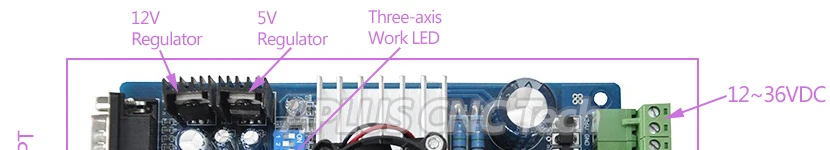

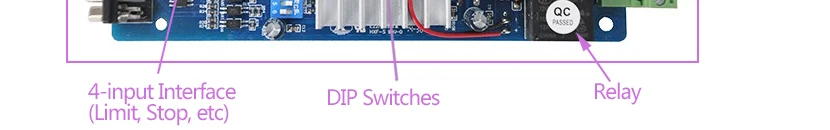

•DIP настройки



•Более подробная информация• Источник питания постоянного тока 12-36 в (не входит в комплект, пожалуйста, свяжитесь с нами, если вам нужно!).
* Шаговый двигатель непосредственно получает питание от шагового драйвера, он не требует отдельного источника питания.
* Напряжение выбор:
12-16V DC источник питания для Nema 17 шаговых двигателей
16-24V DC источник питания для Nema 23 шагового двигателя
24-36V DC источник питания для Nema 34 шагового двигателя
(Высокое напряжение сгорит чипы или шаговые двигатели!)
* В настоящее время отбора:
Выходной ток источника питания может быть рассчитан следующими выражениями:
Выходной ток = Номинальный ток ваших шаговых двигателей * Количество + 2A
(Например, если вы хотите управлять шаговыми двигателями 3 * 3A Nema 23, теоретически рекомендуется источник питания постоянного тока 24 в 11A, Но более высокой мощности, таких как 24V 15A также будет хорошо. Если вы не уверены в выборе источника питания, пожалуйста, свяжитесь с нами для получения помощи)
• Выходная мощность 12 В должна быть применена к вентилятору радиатора 12 В.
• Выход драйвера совместим с 2 или 4 фазами, 4,6 или 8 свинцовыми шаговыми двигателями, макс. 3 А.
• Подходит для однополярных или биполярных шаговых двигателей.
• Скорость вращения шпинделя регулируется параллельным интерфейсом в зависимости от напряжения питания.   *Примечание:Пожалуйста, отключите питание перед подключением или отключите разъемы, чтобы избежать сжигания платы.

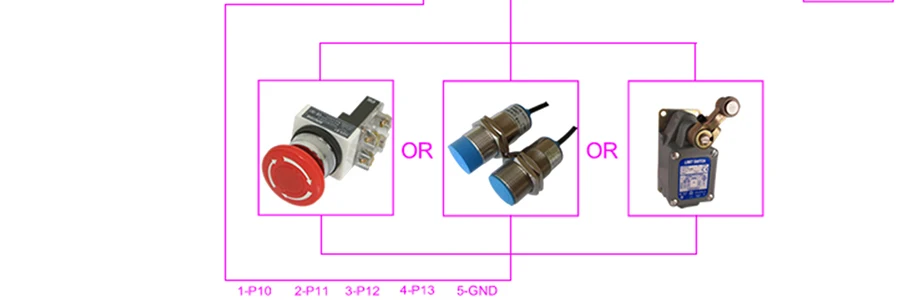

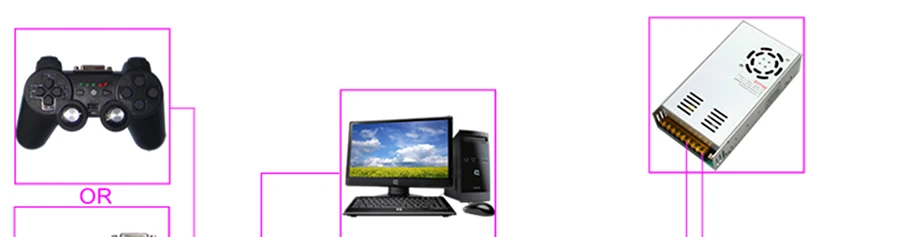

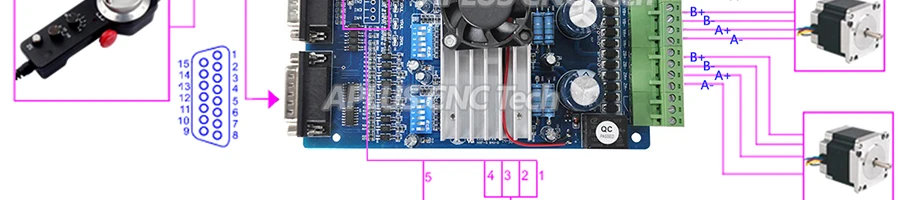

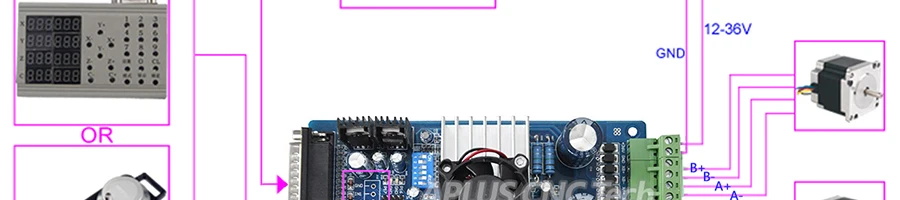

•Схема подключения



*Примечание:Эти внешние инструменты на следующем рисунке предназначены только для выставки, не представляя этот товар.

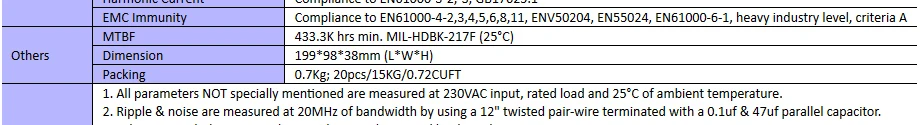

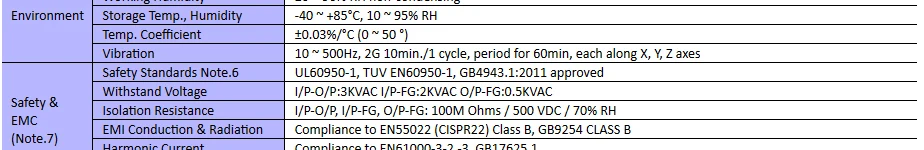

Питание ОписаниеЭтот импульсный источник питания (MPN NES-150-24) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключ Особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения
• Охлаждение путем свободной конвекции воздуха
• Светодиодный индикатор для включения питания
• 100% испытание на полную нагрузку
• Высокая эффективность, длительный срок службы и высокая надежность

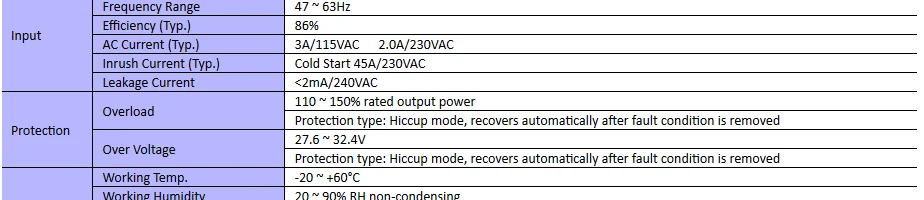

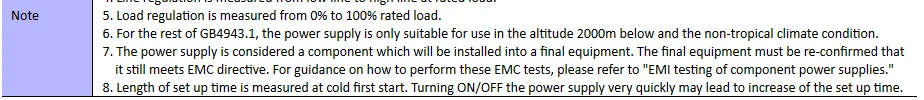

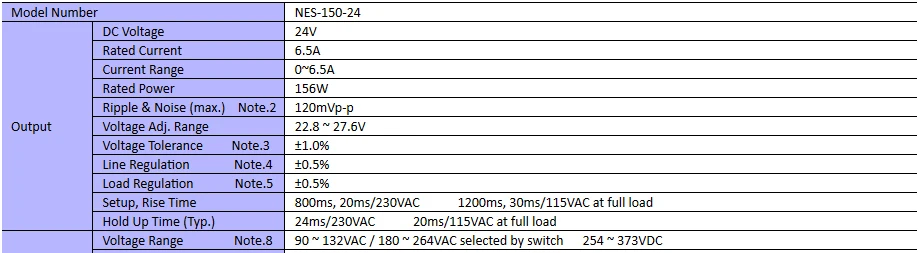

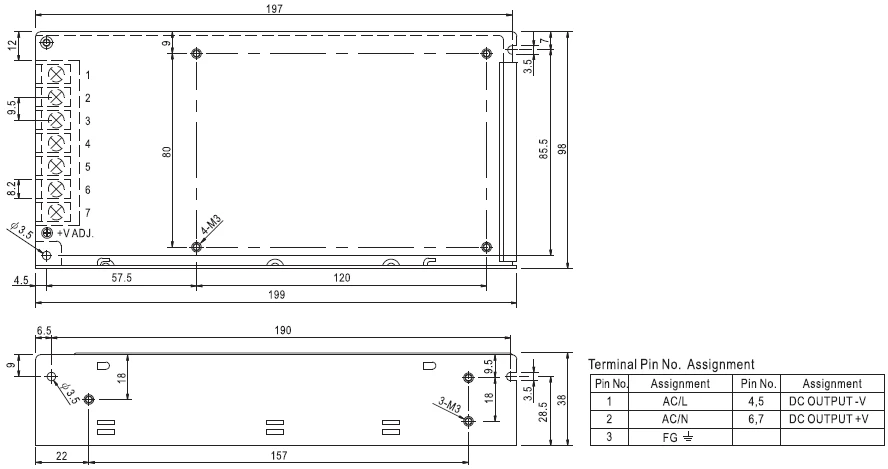

• 2 года гарантии     Питание Технические характеристики   •Черчение
