Описание товара

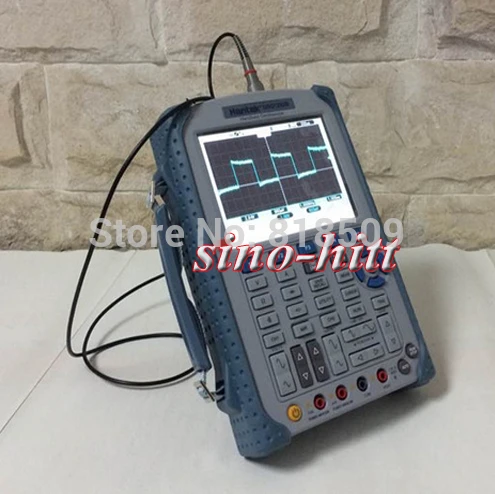

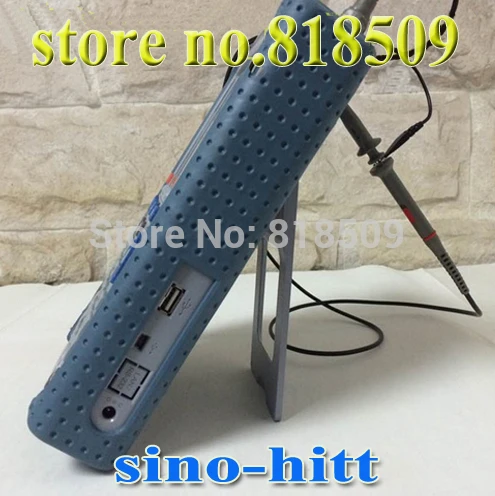

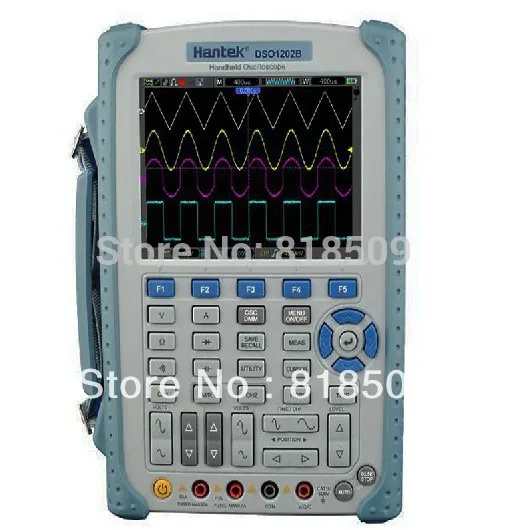

Оригинальные Hantek ручной DSO1202B 200 мГц 1GSa/s 2 Каналы осциллограф Scopemeter мультиметр 2in1 USB 5,6 ''TFT ЖК-дисплей высокое Разрешение 640x480
Новый hantek DSO1202B цифровой осциллограф/мультиметр 200 мГц 1Gsa/S 2CH, 200 мГц пропускной способности осциллограф, 1GSa/s частота дискретизации, 1 м глубина памяти, и 6000 отсчетов DMM с аналоговой bargraph.5.6 дюйма TFT Цвет ЖК-дисплей дисплей высокого разрешения (640*480).
Hantek Technologies занимается проектированием высокоэффективных измерительных решений для различных отраслей. Благодаря непрерывным инновациям и сотрудничеству со специалистами и инженерами компания Hantek теперь поставляет целый ряд осциллографов нового поколения и других новейших товары технологий, превосходящих промышленные стандарты.
| Hatenk модель | DSO1202B | DSO1102B | DSO1062B |
| Приобретение | |||
| Пример режимов | Образец в реальном времени: 1GS/s; Эквивалентный образец: 25GS/s | ||
| Режимы с приобретением | |||
| Нормальный | Обычных данных только | ||
| Peak Detect | Высокочастотный и randon gith захват | ||
| Средняя | Среднее значение волны, выбор 4,8, 16,32, 64128 | ||
| Входы | |||
| Входы муфта | AC, DC, GND | ||
| Inpits импеданса | 1mΩ±2% ii20pf±3pf | ||
| Зонд ослабления | 1X, 10X | ||
| Поддерживается зонд коэффициент затухания | 1X, 10X, 100X, 1000X | ||
| Максимальная Вход Напряжение | CAT I и CAT II: 300 VRMS (10×), категория установки; CAT III: 150 врм (1 ×); Установка категории II: derate на 20dB/десятилетие выше 100 кГц до 13 В Пик переменного тока на 3 мГц * и выше. Для несинусоидальных сигналов пиковое значение должно составлять менее 450 В. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен В 300. При превышении этих значений может возникнуть повреждение осциллографа. | ||
| Горизонтальные | |||
| Частота дискретизации диапазон | 500 мс/s-1GS/s | ||
| Сигнала интерполяция | (Sin x)/x | ||
| Запись Длина | 1 м | ||
| Сек/DIV диапазон | 2ns/div ~ 2000 s/div, | 4ns/div ~ 2000 s/div, | |
| Частота дискретизации и Время задержки точность | 500 шт. (при по любому ≥ 1 мс интервал времени) | ||
| Положение диапазон | 2ns/div to10ns/div; (-4 div×s/div) до 20 мс; | 4ns/div до 8ns/div; (-8div x s/div) до 40 мс; От 20 нс/div до 80 мкс/div; (-8 div×s/diV)До 40 мс; 200 мкс/див до 40 s/див; (-8 див × с/Див )До 400 s; | |
| Дельта время точность измерения (Полная пропускная способность) | Одиночный, нормальный режим: ± (1 интервал выборки + 100ppm × Чтение + 0,6ns); > 16 средних значений: ± (1 интервал выборки + 100 ppm × Чтение + 0,4 нс); Интервал выборки = s/div 200 | ||
| Вертикальный | |||
| Вертикальный Разрешение | 8-бит, все канал отбираются одновременно | ||
| Положение диапазон | 2 мВ/div до 200 мВ/div, ± 2 В 200mV/div до 5 В/div, ± 50 В | ||
| Пропускная способность | 200 мГц | 100 мГц | 60 мГц |
| Время подъема на BNC (типичное) | 1.8ns | 3.5ns | 5.8ns |
| Аналоговый пропускной способности в Нормальный и средняя Режимы на BNC или с зондом, DC соединенный | 2 мВ/div до 20 мВ/div, ± 400 мВ; От 50 мВ/div до 200 мВ/div, ± 2 В; От 500 мВ/div до В 2 в/div, ± 40 В; 5 В/div, ± 50 В | ||
| Математика | +,-, *,/, FFT | ||
| FFT | Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца | ||
| Предел пропускной способности | 20 мГц | ||
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц на BNC | ||
| DC точность усиления | ± 3% для нормального или среднего режима приема, В 5 В/div до 10 мВ/div; ± 4% для нормального или среднего режима приема, 5 мВ/div до 2 мВ/div | ||
| Точность измерения постоянного тока, В среднем режиме приобретения | При вертикальном смещении равен нулю, и N 16: ± (3% × Чтение + 0.1div + 1mV) выбирается только 10 мВ/div или больше; Когда вертикальное смещение не является нулем, и N ≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавить 2 мВ для настроек от 2 мВ/div до 200 мВ/div; добавить 50 мВ для настроек от 200 мВ/div до В 5 В/div | ||
| Вольт измерение повторяемость, В среднем режиме приобретения | Дельта-Вольт между двумя средними уровнями сигнала 16, приобретенными при одинаковой настройке и условиях окружающей среды | ||
| Триггер | |||
| Типы запуска | Край, видео, пульс, наклон, со временем, альтернатива | ||
| Источник запуска | CH1, CH2, линии переменного тока | ||
| Режимы запуска | Авто, нормальный | ||
| Муфта Тип | Постоянный ток, переменный ток, отклонение шума, отклонение ВЧ, отклонение НЧ | ||
| Чувствительность триггера (Тип триггера кромки) | DC (CH1, CH2): 1div от постоянного тока до 10 мГц; 1.5div от 10 мГц до 100 мГц; 2div от 100 мГц в полном объеме; AC: ослабляет сигналы ниже 10 Гц; ВЧ-отклонение: ослабляет сигналы более 80 кГц; Отклонение НЧ: то же самое, что и ограничения постоянного тока для частот выше 150 кГц; ослабляет сигналы ниже 150 кГц | ||
| Диапазон уровня запуска | CH1/CH2: ± 8 подразделений от центра экрана; | ||
| Точность триггерного уровня (типичная) для сигналов, имеющих подъем и падение раз 20ns | CH1/CH2: 0.2div × Вольт/div в пределах ± 4 подразделений от центра экрана; | ||
| Установить уровень до 50% (Типичный) | Работает с входными сигналами 50 Гц | ||
| Видео триггер | |||
| Видео триггер Тип | CH1, CH2: пик-пик амплитуда 2 отдела; | ||
| Форматы сигналов и скорость поля, тип триггера видео | Поддержка систем передачи NTSC, PAL и SECAM для любого поля или любой линии | ||
| Выравнивание диапазон | 100ns ~ 10 s | ||
| Импульса Ширина триггер | |||
| Импульса Ширина Режим триггера | Триггер при (<,>, = или & ne;); положительном импульсе или отрицательном импульсе | ||
| Импульса Ширина триггерный | Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: Если импульс более узкий, чем указанная ширина, ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает при продолжении импульса дольше времени, указанного как ширина импульса. Меньше: ТРИГГЕРНАЯ точка является задней кромкой. Больше, чем (также называется сверхурочным триггером): осциллограф срабатывает, когда импульс продолжает дольше, чем время, указанное как ширина импульса | ||
| Импульса Ширина диапазон | 20ns ~ 10 s | ||
| Наклон триггера | |||
| Наклон триггера Режим | Триггер при (<,>, = или & ne;); положительном наклоне или отрицательном наклоне | ||
| Наклон триггера точка | Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон волны превышает установленный наклон. | ||
| Временной диапазон | 20ns ~ 10 s | ||
| Overtime триггер | |||
| Со временем Modee | Поднимающийся край или падающий край | ||
| Временной диапазон | 20ns ~ 10 s | ||
| Альтернатива триггер | |||
| Триггер на CH1 | Внутренний триггер: край, ширина импульса, видео, наклон | ||
| Триггер на CH2 | Внутренний триггер: край, ширина импульса, видео, наклон | ||
| Частота срабатывания счетчик | |||
| Индикация Разрешение | 6 цифр | ||
| Точность (типичная) | ± 30 ppm (включая все погрешности в частоте и ± 1 количество ошибок) | ||
| Диапазон частот | Подключение переменного тока, от 4 Гц до номинальной полосы пропускания | ||
| Источник сигнала | Ширина импульса или режимы триггера: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда приобретение осциллографа останавливается из-за изменений в состоянии запуска, или приобретение одного события съемки завершилось. Импульса Ширина режим запуска: осциллограф количество импульсов значительные величины внутри 1 s измерения окно, которое считаться триггерная события, такие как узкие импульсы в импульсном шлейфе PWM, если установлен <режим и ширина установлена в относительно небольшое время. Режим триггера Edge: осциллограф отсчитывает все края достаточной величины и корректной полярности. Режим запуска видео: счетчик частоты не работает. | ||
| Измерения | |||
| Измерения курсор | Разница в напряжении между курсорами: & Delta; V Разница во времени между курсорами: & Delta; T ВзаимноеИ Delta;T in Hertz (1/& Delta; T) | ||
| Авто Measuerment | Частота, период, средний, Pk-Pk, Cycli RMS, минимальный, максимальный, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, | ||
| Общие Особенности | |||
| Дисплей | |||
| Разрешение дисплея | 640 горизонтальных на 480 вертикальных пикселей | ||
| Дисплей контраст | Регулируемый (16 передач) с индикатором хода | ||
| Зонд компенсатора Выход | |||
| Выходное напряжение (типичное) | Около 5Vpp в 1m нагрузки | ||
| Частота (типично) | 1 кГц | ||
| Питание | |||
| Поставка Напряжение | Вход переменного тока: 100-240VACRMS, 0.6A Макс, 50 Гц ~ 60 Гц; Выход постоянного тока: В 9 В, 2A | ||
| Мощность потребление | <30 Вт | ||
| Окружающей среды | |||
| Температура | Работа: от 32 до 122F (от 0 до 50 Цельсия); Нерабочий: от-40 до 159,8 fehrenheit
| ||
| Способ охлаждения | Конвекции | ||
| Влажность | + 104 mfehrenheig или ниже (+ 40C или ниже): 90% относительной влажности; От 106F до 122F (+ 41 до 50 Цельсия): 60% относительная влажность | ||
| Высота | Работа: ниже 3000 м (10000 футов); Не работает: ниже 15000 м (50000 футов) | ||
| Механические | |||
| Размер | Длина 245 мм; Ширина 163 мм; высота 52 мм | ||
| Вес | 2,8 кг (с упаковкой); 1,2 кг (без упаковки) | ||
| DMM режим | |||
| Макс. разрешение | 6000 отсчетов | ||
| DMM тестирования режимов | Напряжение, ток, сопротивление, емкость, Диод и непрерывность | ||
| Макс. Вход Напряжение | Переменный ток: 600 В, постоянный ток: 800 В | ||
| Макс. Вход ток | AC: 10А, DC: 10А | ||
| Вход сопротивление | 10 МОм | ||
| DMM TrendPlot | 1,2 м точка | ||
| Диапазон | Разрешение | Точность | Разрешение |
| DC Напряжение | 60.00mV | ± 1% ± 3 цифры | 10uV |
| 600.0mV | 100uV | ||
| 6,000 В | 1mV | ||
| 60,00 В | 10mV | ||
| 600,0 В | 100mV | ||
| 800 В | 1 В | ||
| AC Напряжение | 60.00mV | ± 1% ± 3 цифры | 10uV |
| 600.0mV | 100uV | ||
| 6,000 В | 1mV | ||
| 60,00 В | 10mV | ||
| 600,0 В | 100mV | ||
| Постоянного тока | 60.00mA | ± 1% ± 5 цифр | 10uA |
| 600.0mA | ± 5% ± 5 цифр | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Переменного тока | 60.00mA | ± 1% ± 5 цифр | 10uA |
| 600.0mA | ± 5% ± 5 цифр | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Сопротивление | 600Ω | ± 1% ± 3 цифры | 0,1 Ω |
| 6.000K Ω | 1Ω | ||
| 60.00K Ω | 10Ω | ||
| 600.0K Ω | 1 кОм | ||
| 6.000M Ω | 10 кОм | ||
| 60.00M Ω | ± 1% ± 5 цифр | 100KΩ | |
| Емкость | 40.00nF | ± 2% ± 5 цифр | 10pF |
| 400.0nF | 100pF | ||
| 4,000 мкФ | 1nF | ||
| 40,00 мкФ | 10nF | ||
| 400,0 мкФ | 100nF | ||
| Внимание: наименьшее значение емкости, которое можно измерить в 5nF | |||
| Диод | 0 В ~ 2,0 В | ||
| Включения-выключения Тесты | <10Ω | ||
- Посылка включает:1 х новых Hantek DSO1202B цифровой портативный осциллограф/мультиметр 200 мГц 1Gsa/S
- 1 x оригинальную упаковку
