Применение
LPZ 2-3 область или более высокая межлицевая область для молнии, тонкая защита от перенапряжения электронного оборудования, обычно используется для третьего этапа (D) перенапряжения

Тип продукции
TPS D20 1 P + N, TPS D20 2 P, TPS D20 3 P + N, TPS D20 4 P,TPS D20 3 P

Серия TPS D20, защита от перенапряжения низкого напряжения, предназначенная для подавления перенапряжения, электрическое устройство, разработанное с устройством защиты от перенапряжения, представляет собой комбинацию модульных функций, и защищает электрические установки и оборудование, установленные в его нисходящем (например, EDP системы, системы связи и т. Д.) от повреждений из-за импульсного переключения, электростатического разряда, Индукционный или прямой молниеносный, каждый максимальный ток разряда до 20ка, защита третьего уровня для терминального оборудования.

TPS D20 может быть использован LPZ 2-3 или выше межлицевой области молнии, как правило, тонкая защита от перенапряжения для электронного оборудования, терминальное оборудование для предотвращения помех перенапряжения; для третьего этапа (D) защита от перенапряжения.
Согласно IEC 61643-1 и выше GB18802.1-2002 выбор. Основные характеристики:
1 Сквозной поток, остаточное напряжение, быстрая реакция, отсутствие свободного хода
2 встроенных устройства термического отключения, поэтому защита от перегрева, поломки могут автоматически отключаться
Модульная конструкция

3. Стандартный рельсовый монтаж 35 мм, очень прост в установке и обслуживании

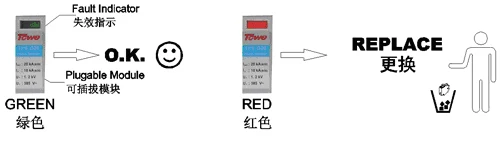

4 Цвет окна отображает рабочее состояние, нормальный зеленый, красный, что указывает на неисправность продукта
5. Опционально с удаленными коммуникационными терминалами для дистанционного управления сигнализацией

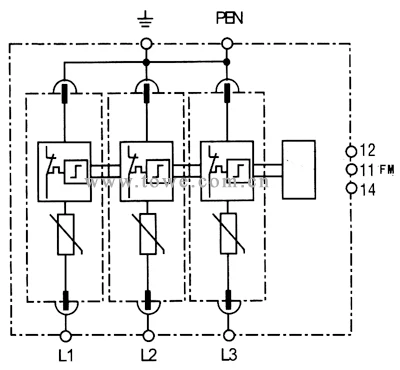

Дистанционное общение со схемами 3 P

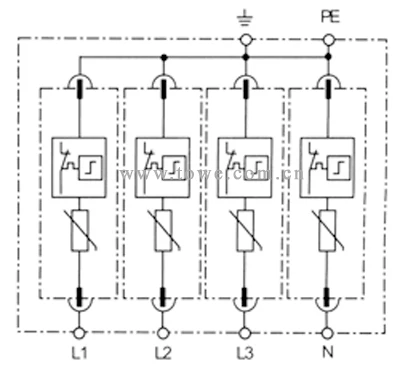

4 P схемы

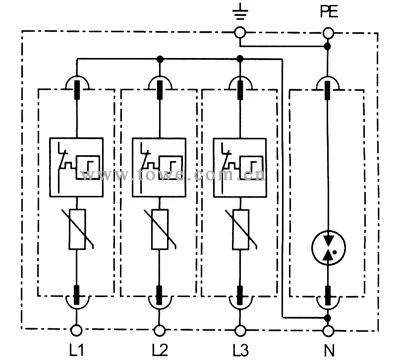

Схема 3 P + N

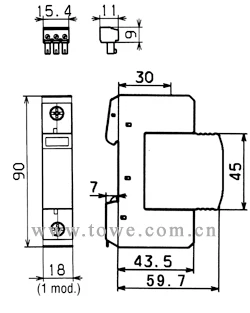

Индивидуальные модули и дистанционный Коммуникационный терминал размеры рис. 3 P + N/4 P размеры рис.

Монтажный проводник Площадь поперечного сечения		1,5-25 мм2
		1,5-35 мм2
		1,5-16 мм2

TPS D20 для LPZ 2-3 или выше межлицевая область молнии, как правило, тонкая защита от перенапряжения для электронного оборудования, терминальное оборудование для предотвращения помех перенапряжения; для третьего этапа (D) Защита от перенапряжения. При выборе одного или двух модулей могут составлять 2 P, 3 P, 4 P, 1 P + N, 3 P + N и другие комбинации, для достижения TT, IT, TN-S, TN-C и TN-C-S система питания обеспечивает защиту от перенапряжения.
Установка продукта:
Обычно устанавливается в передней части распределительного блока питания или задней распределительной коробки UPS, линии питания (L), нейтральные (N), соответственно, соответствующие терминалы доступа для защиты от перенапряжения обеспечивают безопасность и надежность, а также защищают от перенапряжения земли и земли, чтобы сделать хорошее электрическое соединение.
Обслуживание продукта:
Защита от перенапряжения должна регулярно проверять работу, например, окно защиты становится красным, что указывает на ухудшение его переднего открытого пространства, когда предохранитель споткнут, своевременное техническое обслуживание или замена модуля.

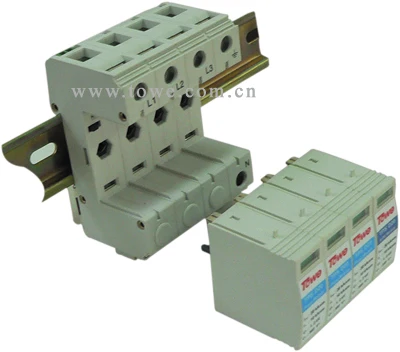

Защита от перенапряжения, оснащенная термозаменяемыми модулями для легкого обслуживания и замены








Отказ заменить модули защиты от перенапряжения
