Мини-стартовый набор Waveshare Raspberry Pi ARM11 Linux для ПК комплект аксессуаров с

(Примечание: Стандартный адаптер США будет отправлен в упаковке по умолчанию, если вы хотите изменить его на адаптер ЕС, пожалуйста, оставьте нам сообщение в заказе)

Raspberry Pi ARM11 Linux System Mini PC Starter Kit аксессуары упаковка с расширительной доской ARPI600 и различные датчики

Набор аксессуаров (тип D) для Raspberry Pi, включая расширительную панель ARPI600, различные датчики, ПОДДЕРЖКА Arduino

Примечание: Raspberry Pi не входит в комплект.

Обзор

Пакет аксессуаров (тип D) для использования с Raspberry Pi. Он состоит из платы расширения ARPI600, различных датчиков и оснащен поддержкой подключения Arduino.

Поддерживаемый Pi

• Raspberry Pi 1 модель A +
• Raspberry Pi 1 Модель B +
• Raspberry Pi 2 Модель B
• Raspberry Pi 3 Модель B
• Raspberry Pi 3 Модель B +

Характеристики ARPI600

• Совместим с Arduino UNO, Leonardo, легко соединяется с различными экранами Arduino
• Разъем XBee для подключения различных модулей XBee
• Интерфейс датчика для подключения различных датчиков
• Встроенный USB для UART для отладки последовательного порта, также может быть настроен как XBee USB адаптер
• Бортовой ADC, 10 бит, 38 КСП, 11 каналов (6 каналов для интерфейса Arduino, 5 каналов для датчиков)
• Бортовой RTC

Что на ARPI600

1. Разъем Arduino:Для подключения щитов Arduino
2. Интерфейс ICSP:Arduino ICSP
3. Разъем XBee:Для подключения модулей связи XBee
4. Интерфейс датчика:Для подключения датчиков
5. Raspberry Pi разъем:Для подключения Raspberry Pi
6. USB для UART
7. TLC1543:AD конвертер
8. PCF8563:RTC
9. CP2102
10. 32,768 кГц кристалл:Для RTC
11. Индикатор питания
12. XBee state LED
13. Кнопка сброса интерфейса XBee и Arduino
14. Кнопка XBee EASYLINK
15. Держатель батареи RTC:Для аккумулятора CR1220
16. TLC1543 контрольная конфигурация напряжения перемычка
17. Перемычка RTC
18. Джемпер UART

    • При подключении P_RX и CP_TX, P_TX и CP_RX соответственно USB к UART подключается к последовательному порту Raspberry Pi
    • При подключении XB_RX и CP_TX, XB_TX и CP_RX соответственно USB к UART подключается к последовательному порту XBee
    • При подключении XB_RX и P_TX, XB_TX и P_RX соответственно Серийный порт Raspberry Pi подключается к последовательному порту XBee
19. Джемпер для выбора Arduino AD

    • Короткий 2 и 3: Arduino A0-A5 как AD вход
    • Короткий 1 и 2: Arduino A0-A5 в качестве цифрового управления
20. Джемпер для выбора Arduino I2C

    • Короткий Джемпер: Arduino A4-A5 как I2C контроль (A4-A5 Arduino AD выбор джемпер должен быть открыт)
21. Джемпер для выбора Arduino SPI

    • Короткий 1 и 2: Arduino D11-D13 как SPI control (по умолчанию)
    • Короткий 2 и 3: Arduino D11-D13 в качестве цифрового управления

ARPI600 фотографии

Ресурсы для развития

Вики:
Www.wav eshare.com/wiki/ARPI600
Www.wav eshare.com/wiki/Sensors_Pack

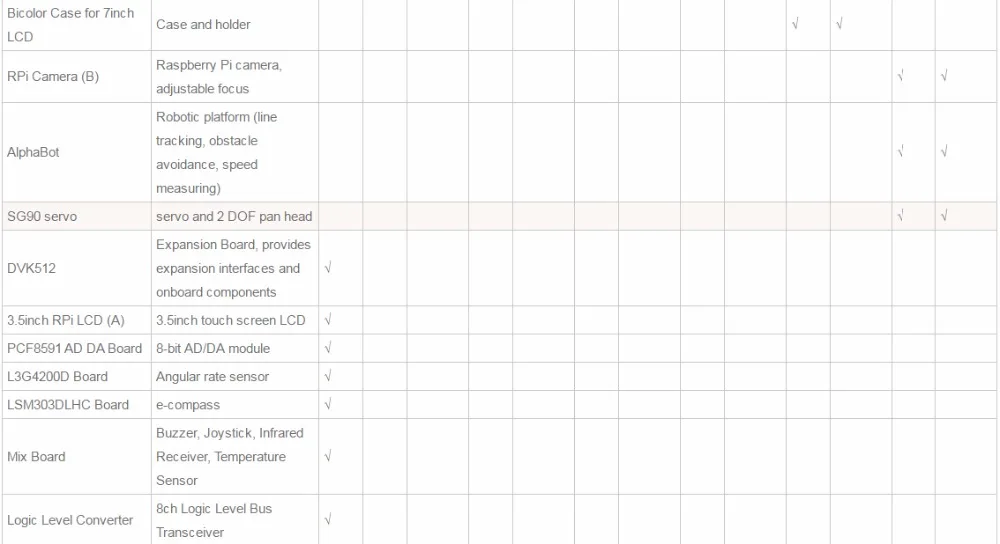

Raspberry Pi 3 Руководство по выбору
