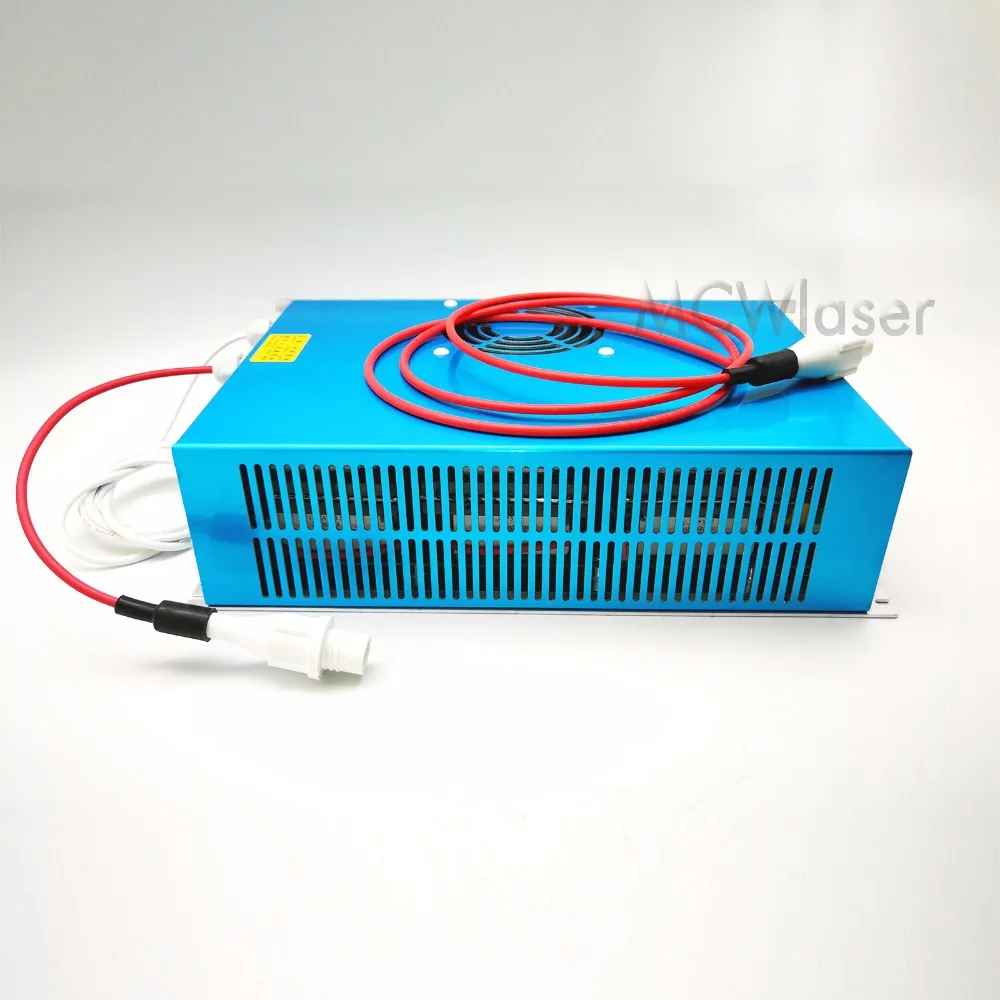

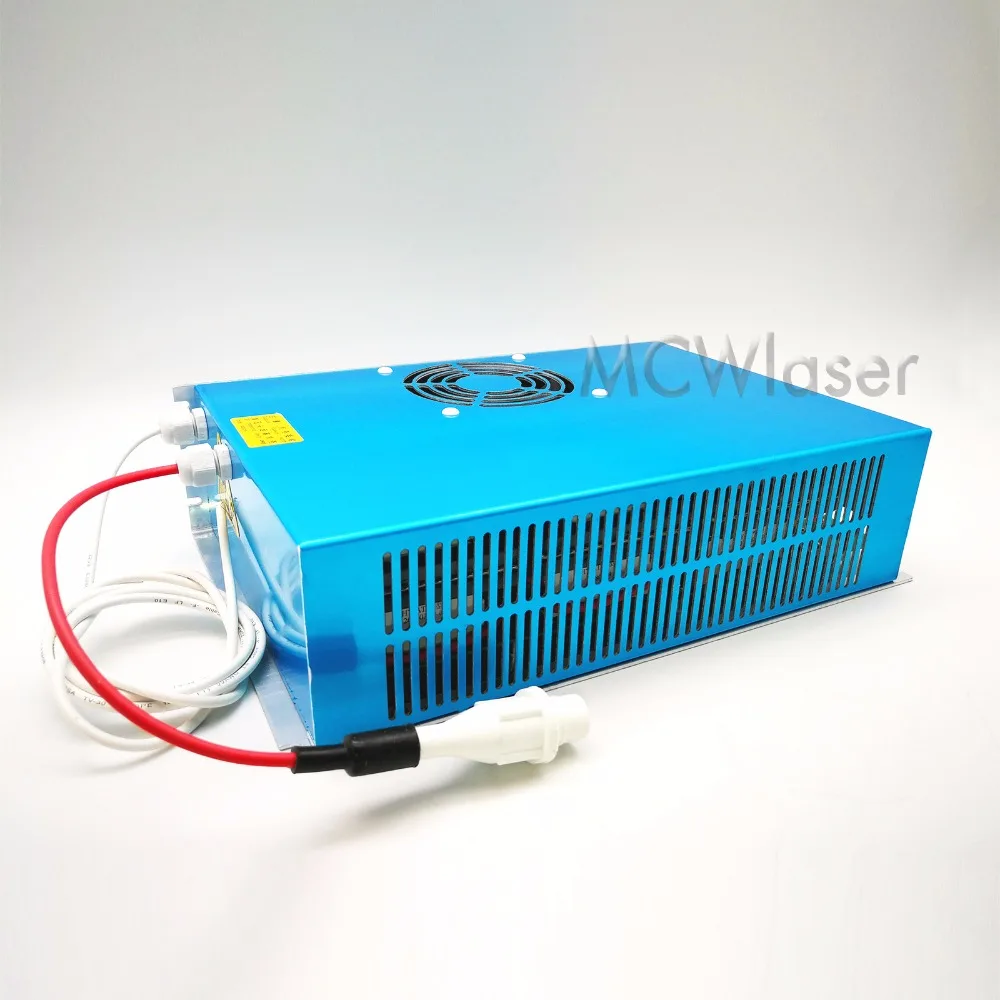

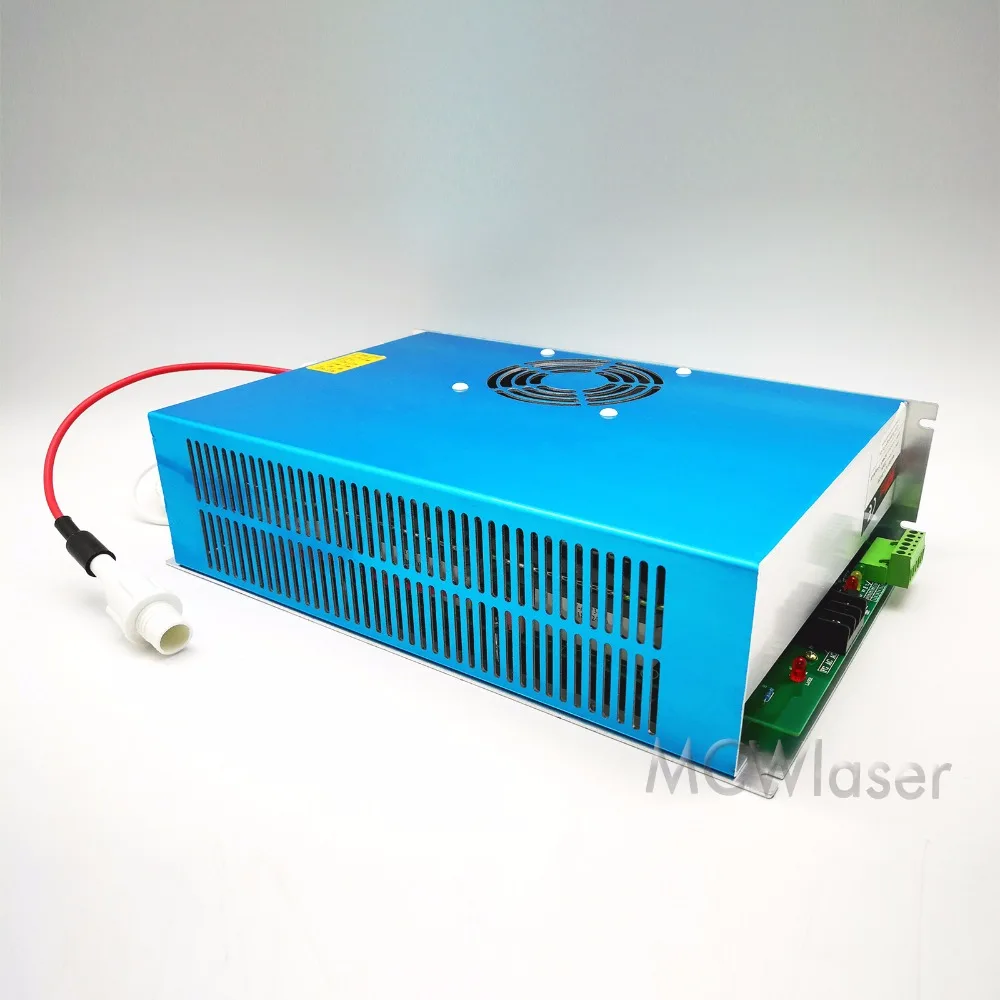

Reci источник питания DY13 для W2/S2 CO2 лазерной трубки

Reci высокое качество и длительный срок службы.

Особенности:
DY13, продукт имеет небольшой размер, быстрый отклик, который подходит для лазерной трубки Reci W2/S2.

I. Инструкция для подсоединения провода контрольного конца:

• Footer 1-5 в источник питания. (Не требуется при соединении основной пластины. Он используется при регулировании мощности с потенциометром и током 5 в должно быть менее 10 мА.
• Е. TL относится к высокому и низкому уровню мощности соответственно, и WP относится к защите воды.
• Футер 5G относится к земле и 6 относится к входному концу.
• При подключении контрольной пластины Подсоедините светильник к нижнему стопу 2 в чехол с высоким уровнем мощности светильник-излучающий, (футер 3 для низкого уровня мощности светильник-излучающий), подключите провод заземления с footer 5, подключите колонну 6 с аналоговым сигналом управления питанием и сделайте короткое замыкание для футера 4 и 5.
• PWM также может использоваться в футере 6, но пик пульса должен достигать 5 В, а частота должна быть выше 20K.

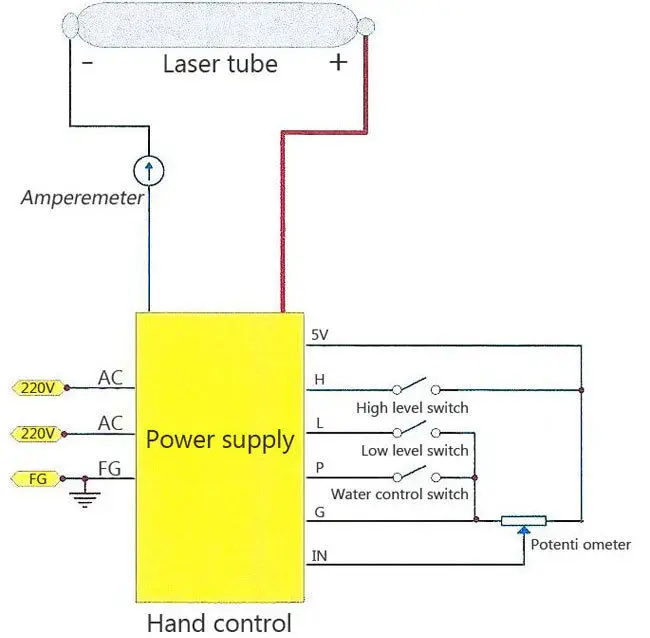

• Для тестирования: 3, 4 и 5 находятся в коротком замыкании (или 4, 5 находятся в коротком замыкании и 3, 5 подключены к переключателю), Центр потенциометра соединен с 6 дюймов, И два других конца соединены с 5 В и заземлением (1 и 5) соответственно.
• Высокий уровень мощности контролирует светильник, 1 и 2 подключены, и 4 и 5 находятся в водозащите.
• Не предлагается управлять лазерной мощностью с высокочастотной модуляцией, потому что это повлияет на срок службы лазера.
• Модель применима к лазеру W2, необходимо регулировать и использовать ток в соответствии с инструкциями лазера.
• Амперметр соединен с катодной линией.

Инструкция для провода питания:

• Примечание: Таблица 10A относится к требованию к соединительному проводу, но не к фактическому рассеиванию энергии.

Инструкция для лазерной соединительной проволоки:

• Положительная красная линия с высоким напряжением подключена к лазерному хвосту
• Отрицательная белая линия подключена к лазерному выходному окну

Ограничение тока:

• Для ограничения рабочего тока потенциометр (расположен в нижней части источника питания должен поворачиваться против часовой стрелки (см. Схему схемы на нашем веб-сайте). Ограничьте Максимальный выходной ток, так как он регулируется в инструкции по эксплуатации. Рабочий ток должен быть ограничен перед поставкой.

Линейная шкала между входным сигналом и выходным током:

• Поверните потенциометр; Линейные шкалы будут изменены: например, когда входной сигнал 0 - 5 В, выходной ток 0 - 32 мА. Или когда входные сигналы 0 - 2 в, выходной сигнал 0 - 32 мА.
• Примечание: Когда потенциометр отключен слишком сильно, реальный выходной ток будет снижен тем же входным сигналом.

При использовании • сила тока:

• Стандарт использования для нашего источника питания составляет менее 220 В, 50 Гц. Колебание входного напряжения и частоты повлияет на рабочий ток, предоставляемый источником питания, воздействие является линейным. Нестабильное входное напряжение повлияет на выходную мощность лазерной трубки. Колебание входного напряжения не влияет на срок службы лазера, если только ток, обеспечиваемый источником питания, не превышает ограничение тока.
