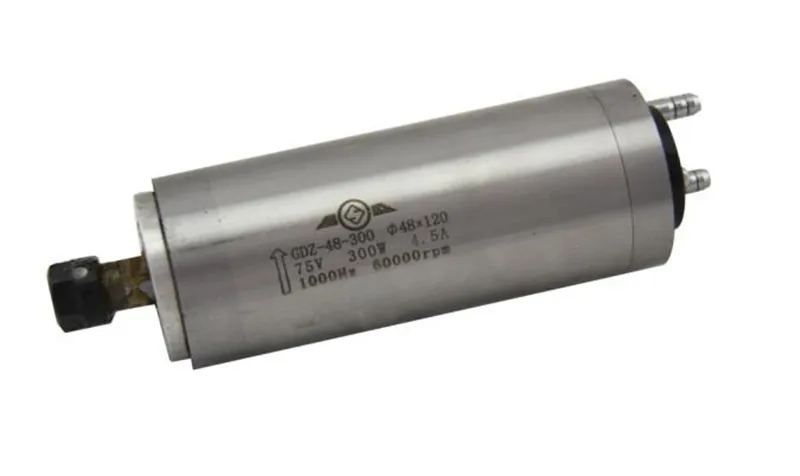

Высокоскоростной двигатель шпинделя с водяным охлаждением SUNFAR 60000 об/мин 300 Вт 220

Мотор шпинделя модель

GDZ48-300

Бренд

Chang Sheng

Сертификация

ISO9001-2000

Тип продукта

Высокоскоростной мотор шпинделя с постоянным крутящим моментом

Приложений

Для гравировальный станок с ЧПУ

Номер полюса

2

Номинальная мощность (кВт)

0.3Kw

Номинальное напряжение (В)

75В

Номинальная скорость (об/мин)

60000 оборот в минуту (r/min)

Ток (А)

4.5A

Частота (Гц)

1000 Гц

Вентилятор охлаждения

Водяное охлаждение

Тип подшипника

1 × C136101

1 × C136018

Смазывать

Смазка

Патрон (мм)

ER8, 3,175 мм (по умолчанию)

Ремонт времени

Подшипник (полгода), шпиндель (один год)

Диаметр D (мм)

48 мм

Полная длина L (мм)

120 мм

Штепсельного соединения:

Подключите 1234 pin, 1-U, 2-V, 3-W, 4-GND или не подключен. Если 123 не подключен правильно, двигатель повернет назад. Можно обменять любые два провода.

1

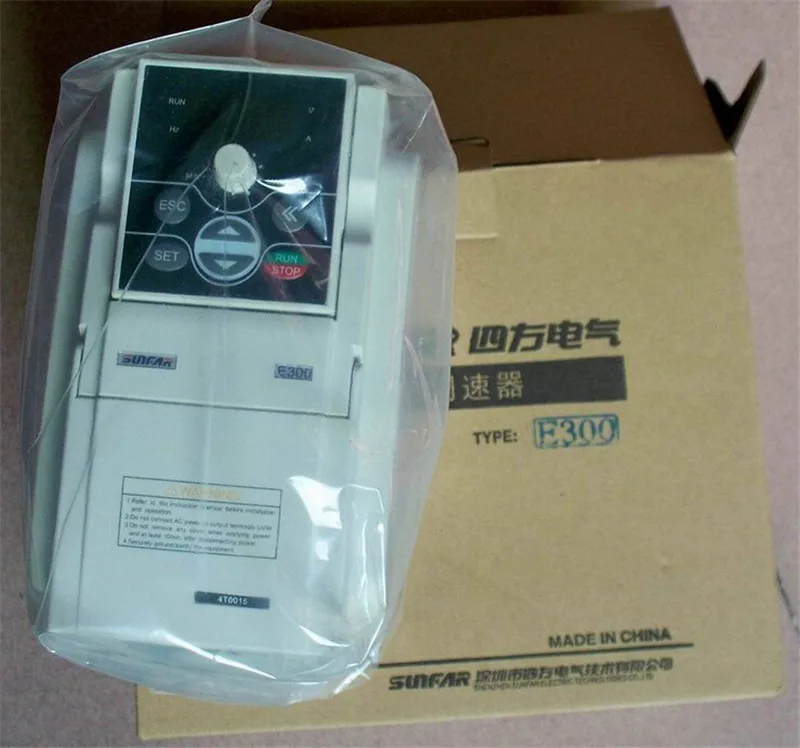

Электрический шпиндель должен быть совместим с преобразователем частоты. Выбор преобразователя частоты должен совпадать с мощностью, напряжением, током, частотой и другими параметрами электрического шпинделя. Использование электрического шпинделя должно сначала установить контрольную частоту инвертора. Справочная частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Инвертор эталонный преобразователь частоты заводские настройки по умолчанию 50 Гц. Если Базовая частота инвертора не установлена перед использованием двигателя шпинделя, двигатель шпинделя может быть сгорел.

2

Перед использованием, вы должны использовать руку, чтобы повернуть мотор шпинделя, и подтвердить, что он может вращаться плавно.

3

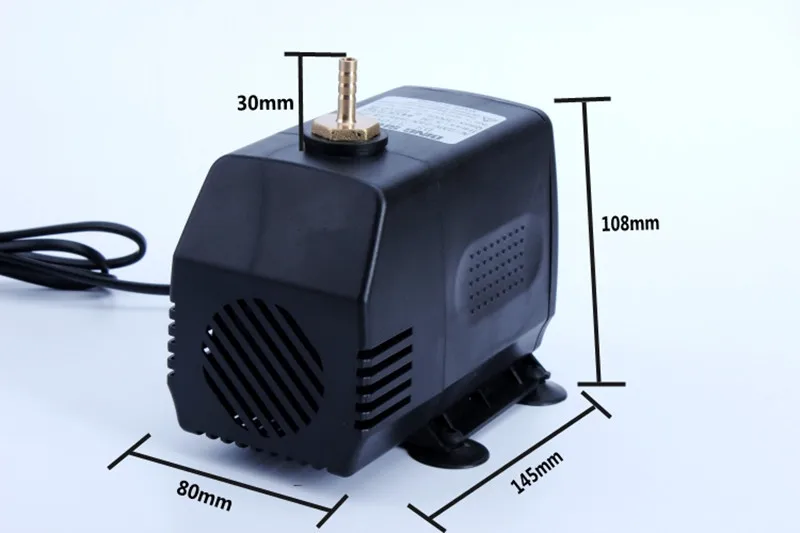

При использовании, вы должны сначала подключить к шпиндельному двигателю охлаждающей воды трубы, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

Если необходимо заменить Электрический шпиндель на новый подшипник,
Должен быть заменен определенным профессиональным и техническим персоналом. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Неисправность

Причина, по которой

Раствор

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выход и настройку инвертора

2. Вилка не подключена

Проверьте разъем и соединительный кабель

3. Кабель не подключен

4. Обмотка статора сгорела

Изменить статор

Через несколько секунд после запуска, шпиндель останавливается

1. Впускную водопроводную

Сушки статора

2. Высокая температура вызванные повреждения изоляции провода

Изменить статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте подключение кабеля двигателя шпинделя

4. Слишком короткое время запуска

Расширенный времени разгона

Двигатель дыма или оболочки волос горячей

1. Выходное напряжение инвертора, частота не совпадает с двигателем шпинделя

Проверьте настройки инвертора

2. Частота инвертора не установлена правильно

Сброс частоты инвертора

3. Блокировка воздуховода

Проверьте воздуховод

Гайка отпуская когда заводится

Направление вращения ошибка

Запись вращения в соответствии с инструкцией на шпинделе

Шум и вибрации

1, поврежденные

Изменение подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамической балансировки

3. Большой шпиндель

Изменение шпинделя

Гайка отпуская когда вы отключаете холодильник

Слишком короткое время простоя

Длительное время замедления
