Nova M3 MRV300-1 приемная карта

Технические характеристики

V2.1.0 2016-01-14

• 1. Functio

MRV300-это стандартная модель приемной карты Nova. Он имеет следующие характеристики:

1) выход одной карты 16-группа данных RGBR;

2) Выход одной карты 20-группа данных RGB;

3) выход одной карты 64-группа серийных данных;

4) Поддержка одной карты 256x226;

5) поддерживает настройку файлов;

6) Поддержка контроля температуры.

7) Поддержка обнаружения статуса кабеля Ethernet;

8) Поддержка обнаружения напряжения питания;

9) поддерживает пиксели с помощью яркости пикселей и калибровки цветности. Яркость и Цветность калибровочных коэффициентов для каждого светодиода;

10) Поддержка предварительной настройки изображения;

11) соответствует европейскому стандарту RoHs;

12) соответствует стандарту ЕС CE-EMC.

• 2. Определение выходного интерфейса

  При всех трех различных режимах работы два интерфейса 50 P могут выводить различные данные, и требуется только одна общая программа и программное обеспечение, не требуется Индивидуальная программа; Интерфейс определяется следующим образом:

1) 16-групповый режим передачи данных

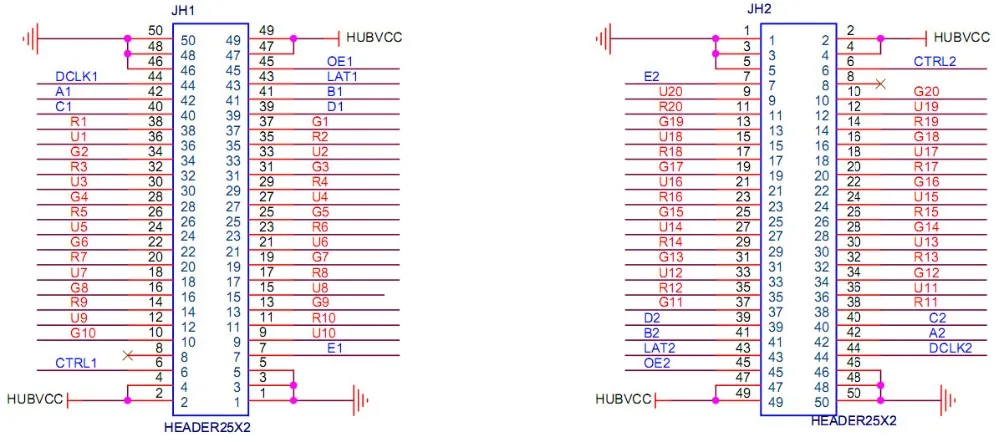

Поддержка 16-группы RGBR 'параллельных данных, определяемых следующим образом:

Виртуальный R сигнал в последней группе данных каждого 50pin hub-это декодирующий сигнал E в режиме сканирования 1/32.

2) 20-групповый параллельный режим передачи данных

Поддержка 20 наборов параллельных данных, определяемых следующим образом:

3) 64-групповый режим последовательных данных

Поддержка 64 наборов серийных данных, определяемых следующим образом:

В серийном режиме существует 64 кабеля для передачи данных. Каждый кабель может управлять одной светодиодной панелью самостоятельно.

В случае горизонтальной светодиодной панели, по умолчанию, Data1 ведет первую строку сверху, а Data64 управляет 64-й строкой. (вид спереди). В случае вертикальной светодиодной панели, по умолчанию, Data1 управляет первым столбцом слева, а Data64 управляет 64-й колонной. (вид спереди).

• 3. Размеры

Рис. 1 MRV330 размеры (единица измерения: мм)

• 4. Описание интерфейса

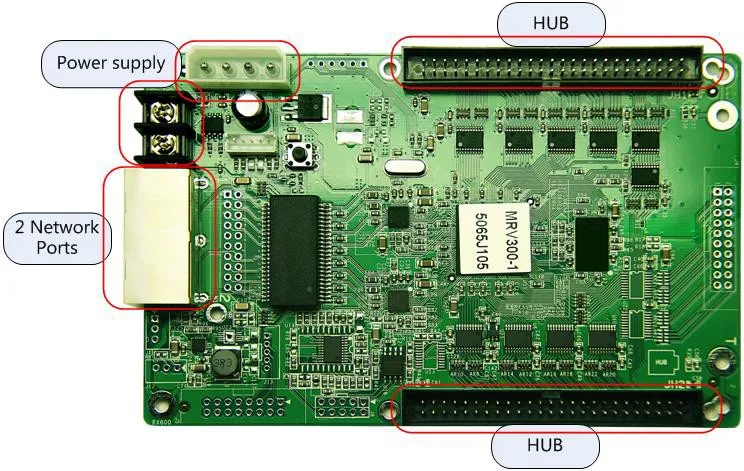

Рис. 2 MRV300-1 схема интерфейса

• 5. Список конкретных моделей

Для удовлетворения потребностей различных клиентов Nova предоставляет более конкретные модели продуктов, включая стандартные продукты на складе, другие модели должны быть настроены;

• 6. Рабочее состояние
