3шт. TB6600HG Драйверы Шагового Мотора для Nema17 / 23 34+ 5-осевой Интерфейсная Плата

Описания

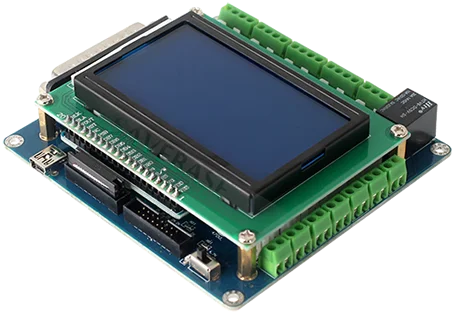

Последнейшее 3-го поколение интерфейсная панель была обновлена интеллектуальной, профессиональная и промышленная-уровнь интерфейсная панель через повторного проектирования этой PCB платы, внедренного умного запоминающего чипа(профессиональная версия)имодернизированного внешноых ручных управляемых инструментов(управляемая клавиатура и индикаторная панель). Эта повторная проектирования PCB панель будет заставлять эту интерфейсную панель управлять этими микрошаговыми драйверами более гладкими с низкими шумами. На самом деле, у этого третьего покаления интерфейсной панели есть два верции, одна станет стандартной верцией, и другая станет профессиональной версией. По сравнению с стандартной версией, эта профессиональная версия главно имеет два функции более, чем эта стандартная версия, одна является "компьютерной G-код функцией записи", и другая является "ручной программной функцией". Кроме этих двух функцей, у этих двух верцией нет других разниц.

С этим внедренным умным запоминающим чипом, этот профессиональная верция этого третьего 5 Осей интерфейсная панель может легко записать МАКСИМАЛЬНО 4 Оси' (X, Y, Z, A Ось) G-код работающий на ЧПУ компиютерном программном обеспечении (e.g. Mach3, EMC2, KCAM4, и так далее..), и потом перезапускать записанный G-код чтобы сделать шаговым двигателю работать без компьютера.

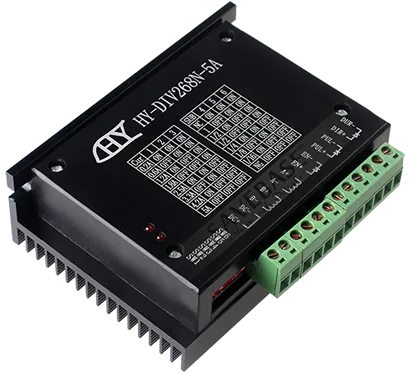

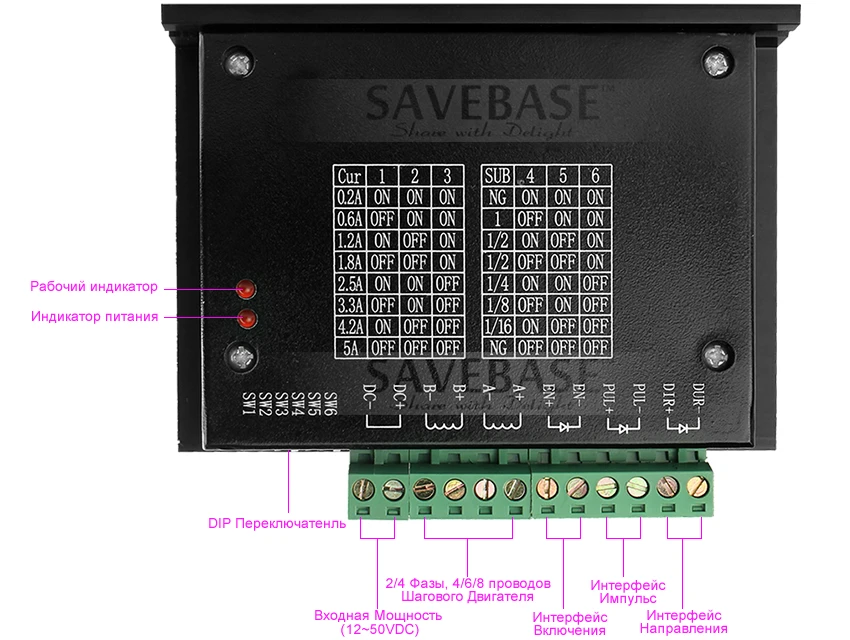

Это TB1H является микрошаговым драйвером с высоким представлением, оно оснует на последнейщем оригинальном TOSHIBA высокоэффективном TB6600HG IC. Это TB6600HG применит однокристальный PWM двухполюсный синусный прерыватель, чтобы гарнизировать низкую вибрацию и высокую эффективность. Кроме того, эта бренда применит новый дизайн с BiCD0.13 (45V) технологей на комплекте кристаллов, это тоже гарнизирует максимально 5.0A выходный ток и 45V выходное поддающееся напряжение. Поэтому, только диапазон тока шагового двигателя находится среди 0.2-5 амперов, все 2 Фазы или 4 Фазы Nema17, Nema23, Nema24 и Малогабаритные Nema34 шаговые двигатели будут работать отлично с этим Шаговым Двигателем TB6600HG нового типа.

Словом, эти качества и функции новой третьей поколения продвинутой 5 Осей интерфейсной панели модернизируется с предыдущей версии. С этим ЧПУ комплектом, вы будете получать больше выгоды от этого комплекта на ЧПУ работе. Закажите пожалуйста этот комплект с увернностью.

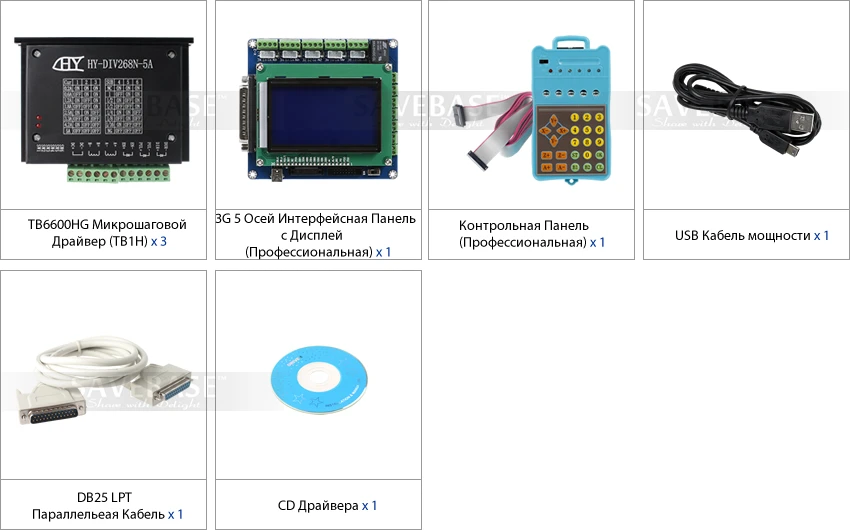

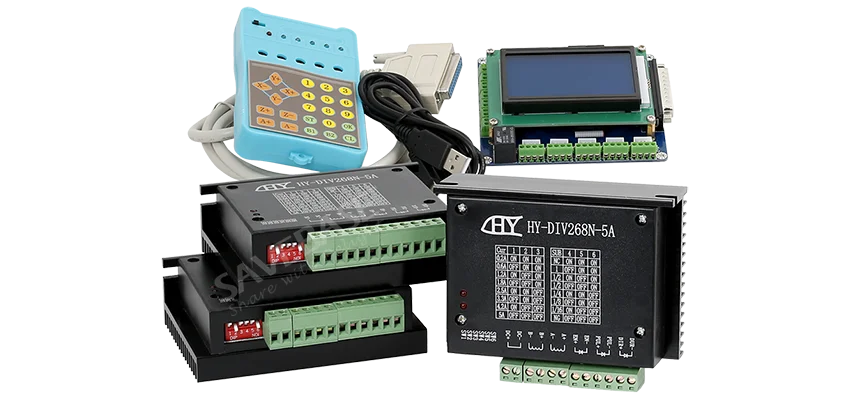

Это товар вы смотрите является 5 Осей Профессиональной Версией BOB с 3 Tb6600 драйверами, оно используем для 3 оси ЧПУ комплекта. Если вам нужна Стандартная версия BOB и больше TB6600 драйверы, свяжитесь с нами свободно.

• Оба стандартных версии и профессиональной версии являются совместимыми с Mach2, Mach3(Программное обеспечение по умолчанию), LinuxCNC(EMC2), KCAM4 CNC Программным обеспечением, и так далее...
• Два способа для питания получения, 5V DC электропитание или USB порт получают мощность из PC непосредственно.
• Подходит для всех 2-фаза, 3-фаза и 4-фаза микрошаговых драйверов и шаговых двигателей в этом рынке.
• Автоматическая защитная функция электроцепя когда подключения между интерфейсной панели и микрошаговыми драйверами являются не правильными.

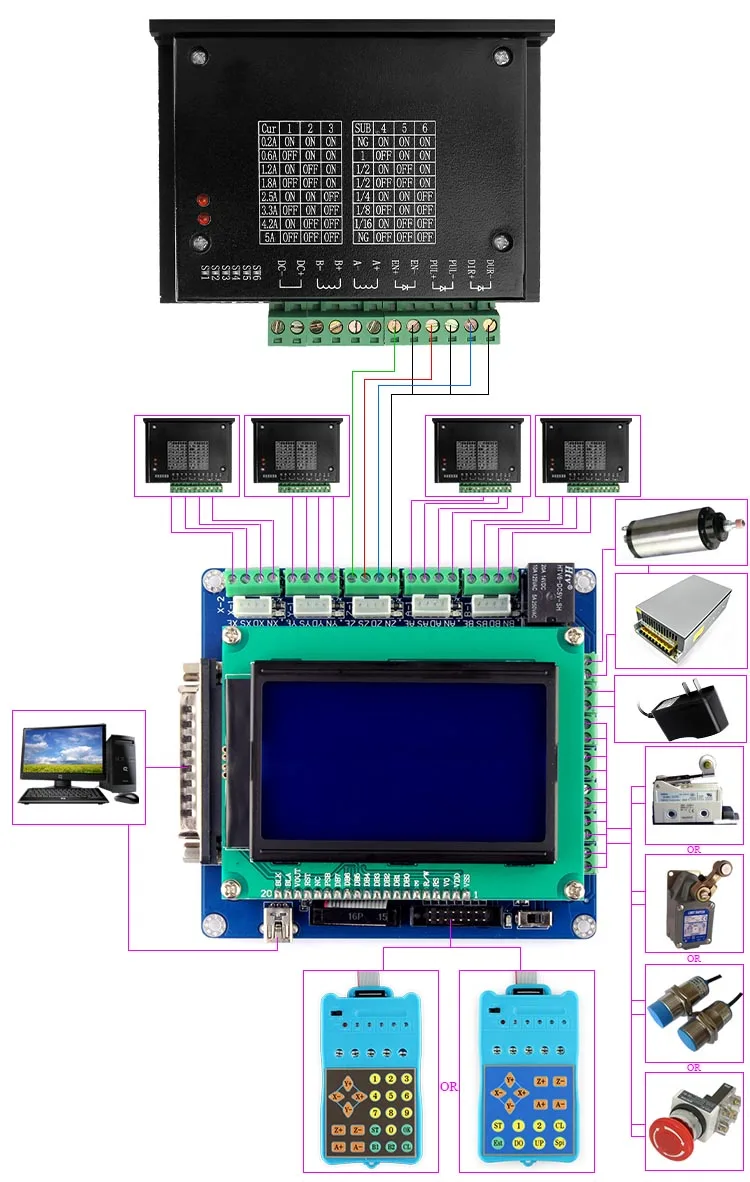

• С выходным интерфейсом Реле, вам можно использовать ее управлять двигателем шпинделя, эксгаустер, водонасос, и так далее...

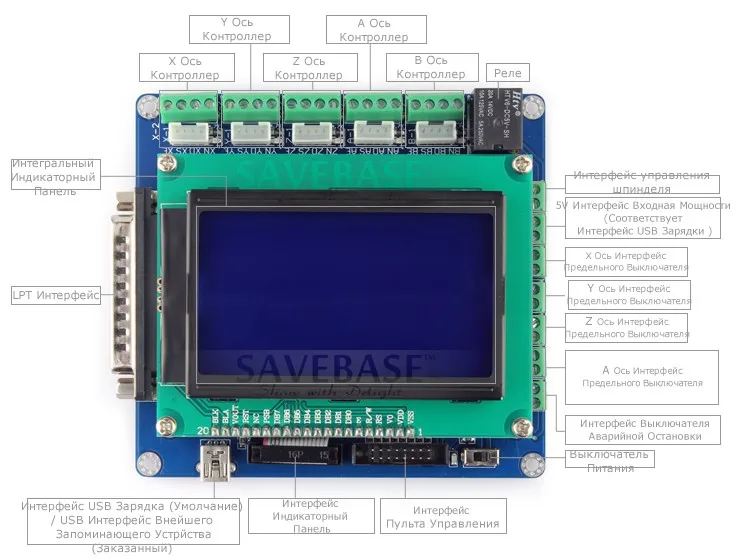

• 5-осей рабочий LED дисплей, интуитивно показывает рабочее условие шагового драйвера контроллера.
• 5 Типов выходных управлениев в интерфейсном ручного управления, чтобы установить Ограничение, Экстренная-Остановка, Выравнивание по центру, Резак-Выравнивание/Настройка Инструмента.

II.  Два уникальных функции для Интерфейсной Панели Профессиональной версии

Автоматически Функция G-код Записи

• Имея встроенный интеллектуальный чип памяти, эта интерфейсная плата может легко записать МАКСИМУМ 4 осевой (X,Y,Z,A оси) G-код ход на ЧПУ софтвер (например Mach3, EMC2, KCAM4, т.д.) компьютера, полсе того как вы можете управлять микрошаговыми драйверами и шаговыми двигателями через использования G-код записи без помощи компьютера.

  Функция Ручного G-код Программирования

• Эти обновленные встроенные ручные инструменты управления (дисплей и панель управления) не только используются в ручном управлении двигателем, но и в ручном G-код программировании. Вручную программирование G-код будет записан на встроенном интеллектуальном чипе памяти, после того как вы также легко управлять микрошаговыми драйверами и шаговыми двигателями с записанным G-код. Эта функция широко применяется в RBI машинах, конвейерах и т.д

• Дизайн охлаждающей алюминиевой коробки для охлаждения, и защитите доск драйвера от повреждения грязи, пыли и жидкости.
• Защита от перегрузки, перетока, перегревы, перенапряжения и недонапряжения, чтобы избежать повреждение для вашего компьютера и устройств.

Применения

• Подходящий для любого малого и среднего автоматического оборудования с ЧПУ контроллером, например X-Y-Z столы, этикетировочные машины, лазерные резаки, гравировальные машины, и сортировочные машины.
• Подходит для шаговых двигателей широкого диапазона, от NEMA 17 до маленького размера size Nema 34.
• Для изготовления рекламы, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, т.д...
• Для обработки макетов различных узоров.

Выбор Блока Питания

• 12~24V DC блок питания для Nema 17 шагового двигателя.
• 24~36V DC блок питания для Nema 23/24 шагового двигателя.
• 36~45V DC блок питания для Nema 34 маленького размера шаговых двигателей.

Выходной ток блока питания должен превышать сумму номинального тока двигателя.

Пожалуйста, ВЫКЛЮЧИТЕ питание перед подключением или отключением разьёма, чтобы избежать выгорание доски.
