Этот bms предназначен для 4S аккумуляторной батареи lifepo4 с функцией балансировки

Обратите внимание:

Если изображение не совпадает с параметрами, пожалуйста, проверьте в соответствии с параметрами.

Мы приветствуем индивидуальные bms, надеемся услышать от вашего общения!

Особенности:

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтного устройства;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);

4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.

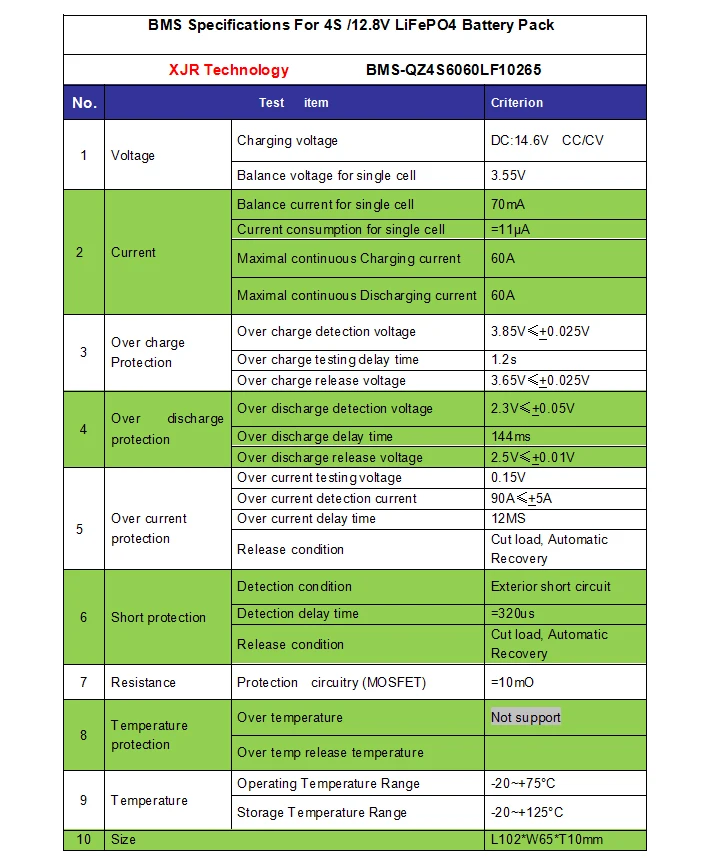

4S Lifepo4 BMS параметр:

Проводное соединение отклонений от:

1. Уведомление о монтаже батареи перед установкой BMS:

Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4V.

Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

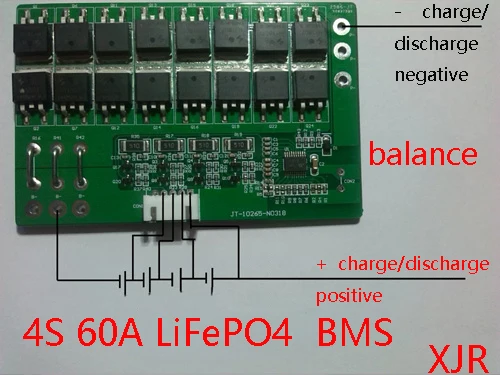

2. Инструкция по подключению проводов BMS:

(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца (если б-и разрядный порт с несколькими отверстиями, вы можете использовать один большой провод для подключения одного отверстия или нескольких средних проводов для подключения каждого отверстия.)

(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Начиная с B1, первый провод подключается к первой ячейке положительным, второй баланс B2 провод подключается ко второй ячейке положительным, B3 подключается к третьей ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B1,B2,B3,B4

(C) Убедитесь, что все провода верны, прежде чем подключить разъем в BMS: Используйте многометровый для проверки каждого соседнего напряжения серии, если нет, BMS будет гореть. (Литий-ионная напряжение меньше 4 V,Lifepo4 напряжения меньше номинального напряжения 3,5 V)

(D) Проверьте общее отрицательное напряжение батареи между общим положительным значением батареи, равно ли общее напряжение.

(E) Подключите балансовые провода к BMS (Подключите низкую разрядку к высокому бит), подключите зарядку/разрядку больших проводов к «P-» Подключите красный большой провод к аккумулятору общего положительного конца. Проверьте общее напряжение разряда снова.

Обратите внимание:

1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;

2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;

3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия;

4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
