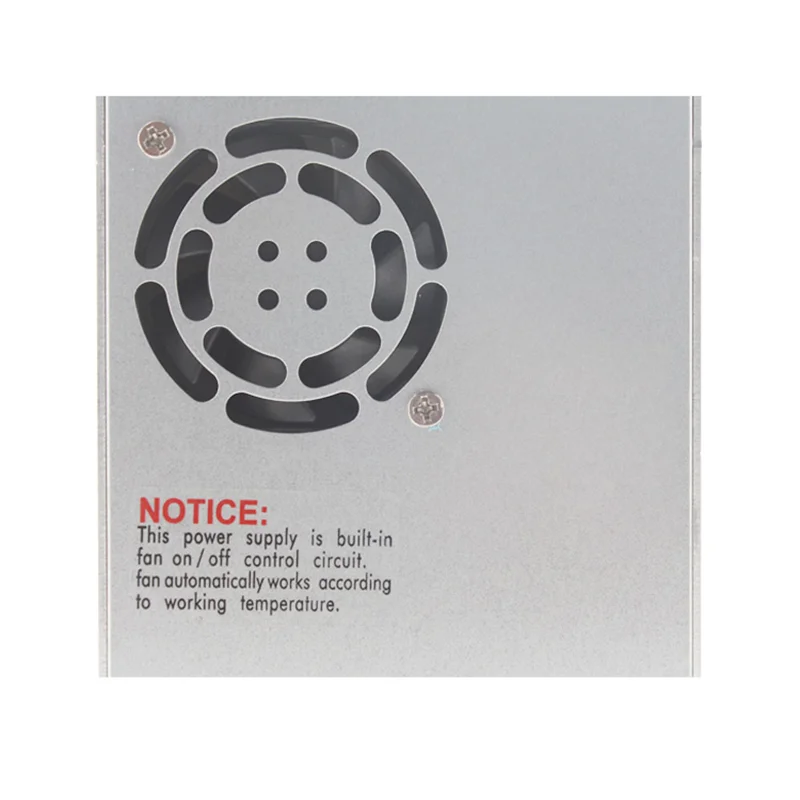

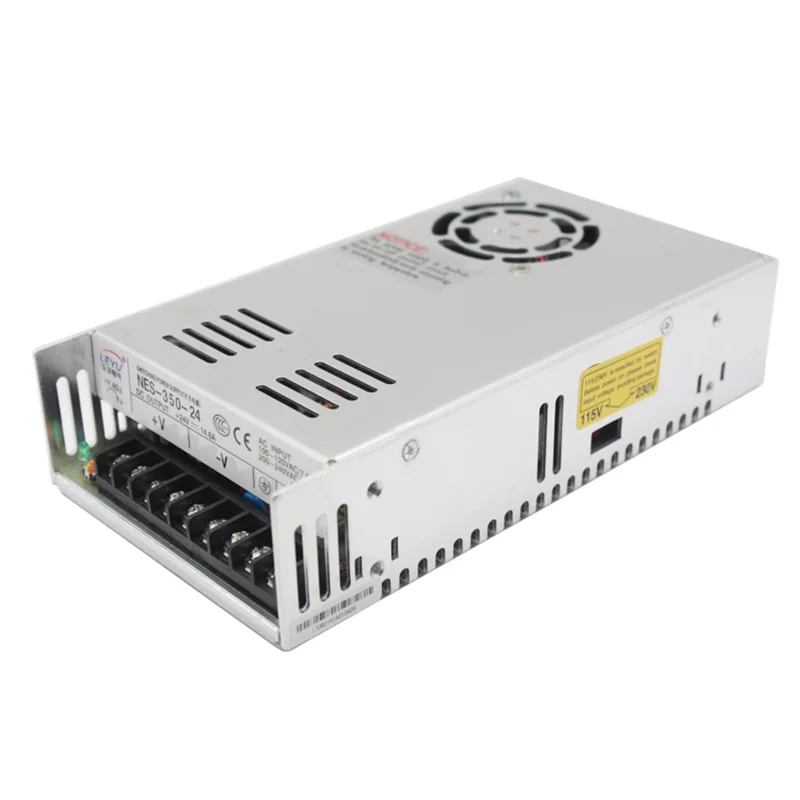

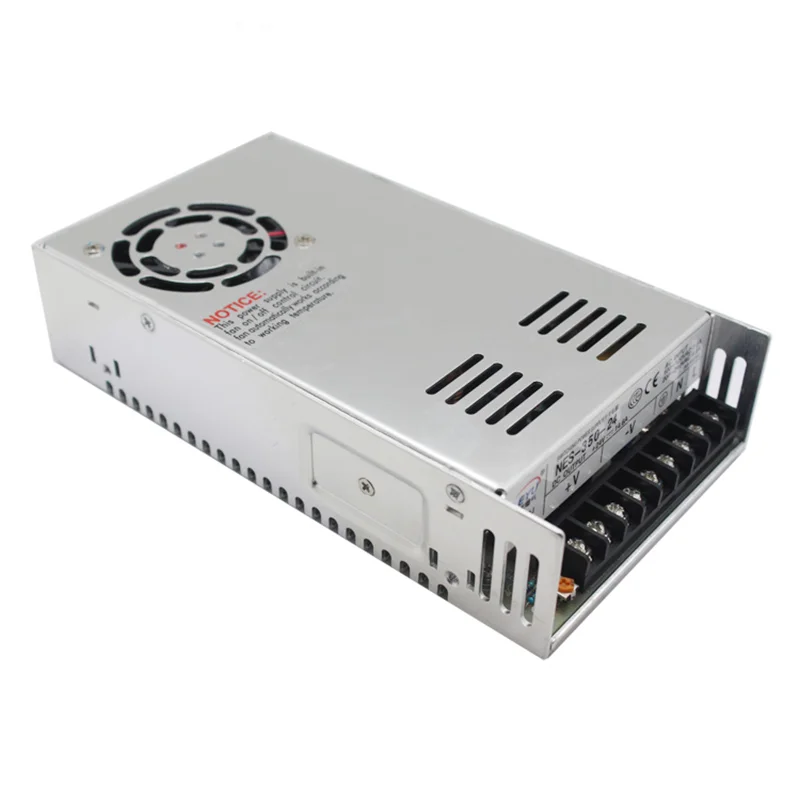

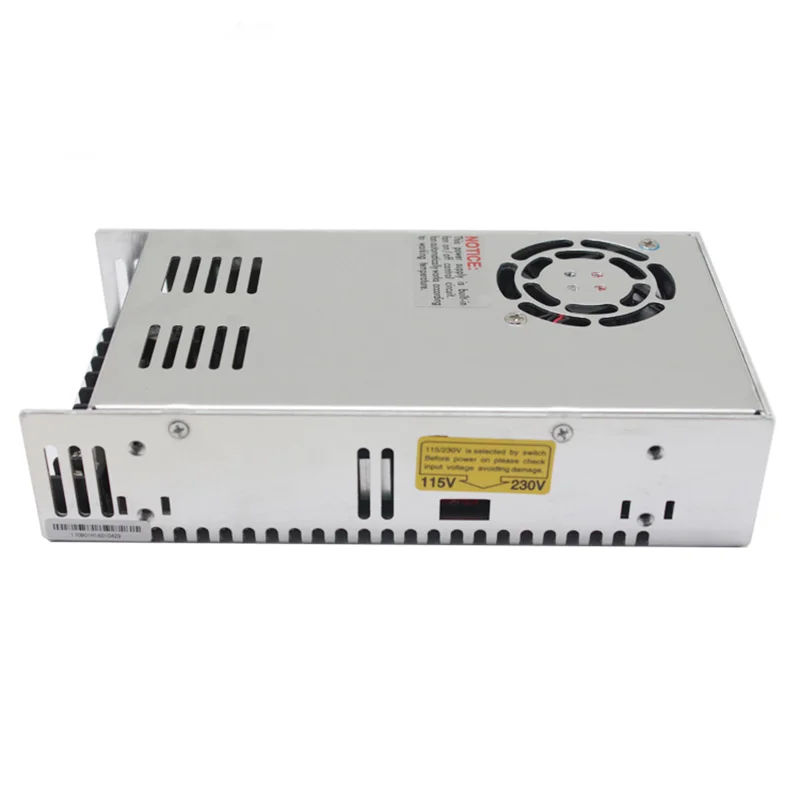

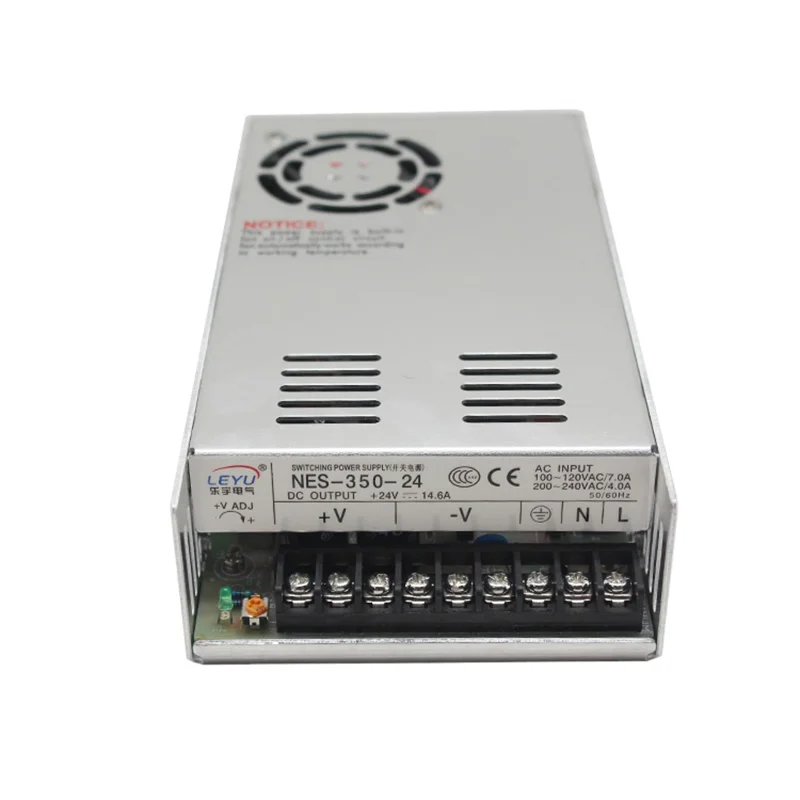

NES-350-12 Источник питания переменного тока в постоянный ток с одним выходом 350 Вт 12 В

Спецификация

Выход

Модель

NES-350-5

NES-350-7.5

NES-350-12

NES-350-15

NES-350-24

NES-350-36

NES-350-48

Напряжение постоянного тока

5 В

7,5 V

12 В

15 в

24 В

36 В

48 В

Номинальный ток

60А

46A

29A

23.2A

14.6A

9.7A

7.3A

Диапазон тока

0 ~ 60A

0 ~ 46A

0 ~ 29A

0 ~ 23.2A

0 ~ 15.6A

0 ~ 9.7A

0 ~ 7.3A

Номинальная мощность

300 Вт

345 Вт

348 Вт

348 Вт

350,4 Вт

349,2 Вт

350,4 Вт

Пульсация и шум

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

240mVp-p

240mVp-p

Напряжение Adj. Диапазон

4,5 ~ 5,6 V

6 ~ 9 в

10 ~ 13,5 V

13,5 ~ 18В

20 ~ 26,4 в

32 ~ 40 в

41 ~ 56 в

Допуск напряжения

± 3.0%

± 2.0%

± 1.5%

± 1.0%

± 1.0%

± 1.0%

± 1.0%

Линейное регулирование

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Регулирование нагрузки

± 2.0%

± 2.0%

± 1.0%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, время подъема

1000 мс, 50 мс/230 В переменного тока 1000 мс, 50 мс/115 В переменного тока при полной нагрузке

Время ожидания

20 мс/230 В переменного тока 16 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

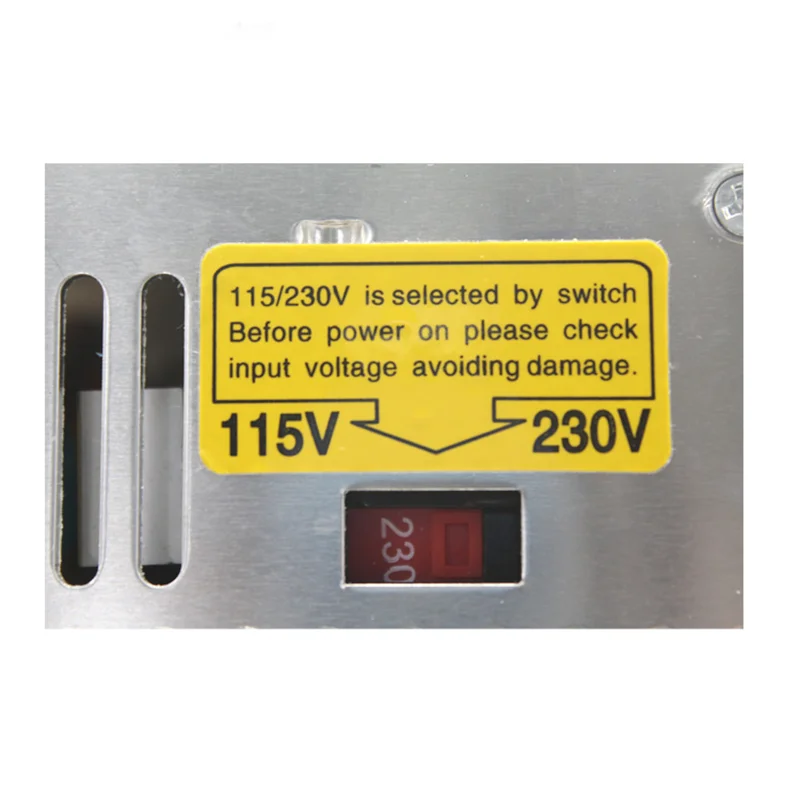

90 ~ 132VAC / 180 ~ 264VAC выбран переключателем 254 ~ 370VDC

Частотный диапазон

47 ~ 63 Гц

Эффективность

78%

80%

83%

84%

87%

87.5%

87.5%

Ток переменного тока

7A/115VAC 4A/230VAC

Пусковой ток

40A/115VAC 60A/230VAC

Ток утечки

<3.5ма/240В переменного тока

Защита

Перегрузка

105 ~ 135% Номинальная выходная мощность

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Перенапряжение

5,75 ~ 7,5 V

9,4 ~ 11,25 V

13,8 ~ 16,2 в

18 ~ 21 в

27,6 ~ 32,4 В

41,4 ~ 46,8 в

57,6 ~ 67,2 в

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Окружающая среда

Рабочая температура.

-20 ~ + 60 градусов (см. Кривую уменьшения нагрузки на выходе)

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-20 ~ + 85 градусов, 10 ~ 95% относительной влажности

Температура. Коэффициент

± 0.03%/градусов (0 ~ 50 градусов)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. По осям X, Y, Z

Безопасность и EMC

Стандарты безопасности

UL60950-1, CB(IEC60950-1),CCC GB4943 утвержден

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока/25 градусов/70% RH

Проводимость и излучение EMI

Соответствие EN55022 (CISPR22) Класс B,GB9254 класс B

Гармонический ток

Соответствие EN61000-3-2,-3,GB17625.1

ЭМС иммунитет

Соответствие EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1, уровень тяжелой промышленности, критерии A

Другие

Размеры

215*115*50 мм (Д * Ш * В)

Вес

1,07 кг

Упаковка

12 шт/коробка/13,5 кг/0,92 куб. См

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 градусах температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Регулирование линии измеряется от низкой линии до высокой линии при номинальной нагрузке.

5. Регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки.

6. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.

7. Время установки измеряется при первом запуске. Включение/выключение источника питания очень быстро может привести к увеличению времени установки.
