Многофункциональное реле с автозамком CE030_W DC 12V таймер цикла модуль ПЛК

Многофункциональное реле с автозамком CE030_W DC 12V таймер цикла модуль ПЛК

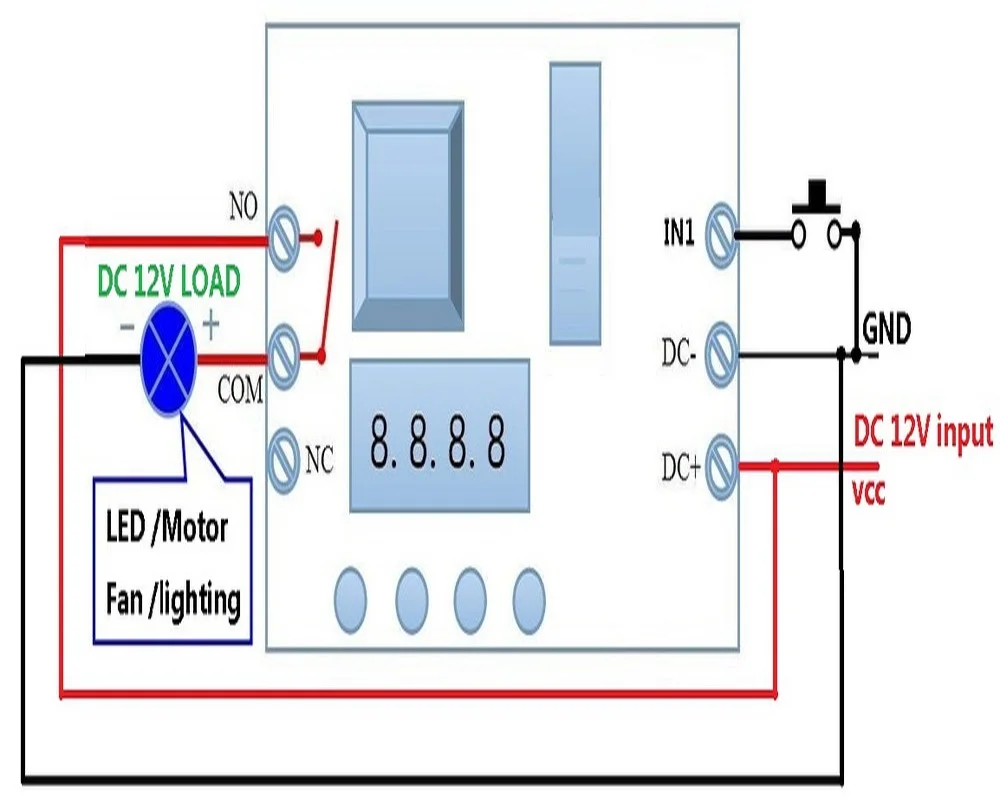

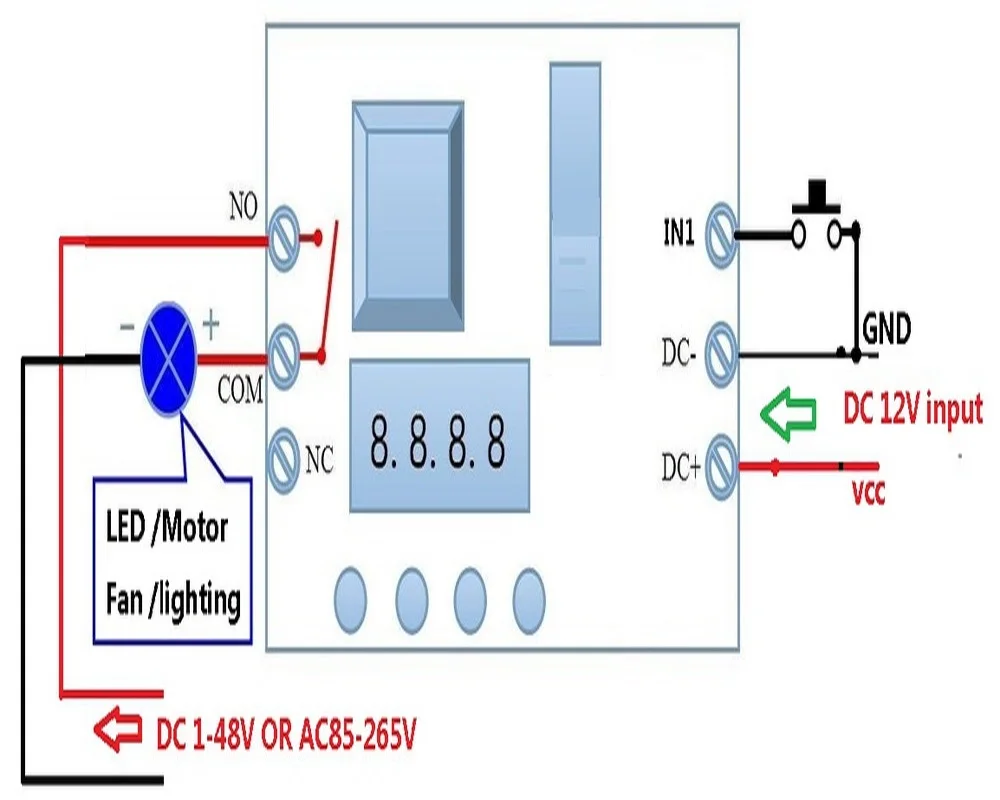

Типичные приложения:Система домашнего освещенияВольтметр для электромобиля или мотоциклаСолнечное зарядное устройствоКамера ptc Сроки ПитаниеПульт дистанционного управленияДистанционная БлокировкаУмный дом/домашняя АвтоматизацияСветодиодный светильник постоянного тока 12 ВЛюминесцентная лампаДетали для 12 вольтового источника электропитания постоянного тока RS360Люминесцентная лампаАвтомобильная электроникаПЛКПромышленная автоматизация и контроль 1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный Прочее оборудование DC 12V  2 цепи управления постоянного тока 1-48 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование Название продукта:CE030_WDC 12V DC Многофункциональный само-замок реле таймер цикла PLC модуль задержки переключатель времени   Посылка:1 шт. с проводом постоянного тока 12 в 1 канальный многофункциональный реле задержки платы( Длина провода 10 см; Поперечное сечение 0,75 mm2)  Описание:  CE030 Многофункциональное реле Модуль управления, разработанный специально для различных пользователей с различными потребностями, использование микроконтроллера в качестве основногоБлок управления, предустановленный 18 видов функций, и может быть основан на потребности пользователя, настроить и добавить другие конкретные функции.Оригинальные высококачественные релейные модули питания, высокомощный высоковольтный транзистор, красный, синий сигнальные огни, военный класс двухстороннийПечатная плата, тканевая плата, чтобы рассмотреть комплексную, стабильную производительность, может широко использоваться в различных видах применения для контроля мощности. Особенности: 1 Новое обновление до версии 3,0, модуль функционирует восемь видов раньше, увеличен до 18 видов, чтобы удовлетворить потребности большего количества приложений;2. Повышенная функция защиты от обратного хода, питание не повредит модуль;3 использует высококачественные высоковольтные модули питания, дискретный источник питания перед заменой системы более стабильной и надежной;4 увеличенных 0,1 секунд времени, точность синхронизации от предыдущего 0,1 секунд, обновление до 0,01 секунд;5 увеличение функции автоматического энергосбережения, пользователи могут самостоятельно установить.6. Размер: 76x40x1,5 мм (прибл.) Функции модуля:Советы: функция 1-8 на функции самостоятельного запуска питания 9-18 требует низкого импульсного сигнала (низкая продолжительность меньше 20 мс, в дальнейшем то же самое) запускает запуск. Функция 1:Синхронизации Палочки: после включения питания, время задержки реле тянуть T1, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейс до низкого уровня импульсного сигнала, повторите описанные выше функции; Функция 2:Синхронизации: в тех случаях, когда реле мощности, время задержки реле отключен T1, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейс до низкого уровня импульсного сигнала, повторите описанные выше функции; Функция 3: Время отключения снова: после выключения реле питания, чтобы не тянуть, время задержки T1 достигает реле питания; Вытяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунд-270 часов между регулируется, CH1 интерфейс Низкий импульсный сигнал, повторите вышеуказанные функции; Функция 4:Время и затем отключается: после включения, немедленно Вытяните реле, время задержки выключения T1 после прибытия; T2 прибудет после отключения Реле времени, -270 час в 0,1 секунд Время задержки между T1 и T2 подгоняются под CH1 интерфейс низкой импульсный сигнал, повторите описанные выше функции; Функция 5:Режим бесконечного цикла синхронизации 1: после того, как реле питания не тянет, после задержки T1 достигает реле питания; Потяните реле после того, как время T2 прибывает, и затем повторите вышеуказанное условие, время задержки T1 и T2 при 0,1 регулировке между секундами-270 часов, Давая низкоуровневый импульсный сигнал CH1 интерфейс, вы можете перезапустить вышеуказанные функции; Функция 6:Режим бесконечного цикла синхронизации 2: после включения, немедленно Вытяните время задержки реле T1 достигает реле; Прибытие после отключения времени реле T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 в 0,1 секунд регулируемый между-270 часов, низкий уровень импульсного сигнала CH1 интерфейс, Вы можете перезагрузить вышеуказанные функции; Функция 7:Режим синхронизации конечных циклов 1: 5 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс низкой импульсный сигнал, выше функции может быть повторно начал; Функция 8:Конечный режим синхронизации 2: 6, на основе функции, увеличение количества циклов функции, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс низкой импульсный сигнал, выше функции может быть повторно начал; Функция 9:Блокировка режимов реле: CH1 интерфейс для реле низкого уровня импульсного сигнала, реле, дать низкое импульсное реле сигнала отключен. Функция 10:Режимы пускового реле: интерфейс CH1 к реле низкого сигнала, реле, низкое исчезновение, реле отключено. Функция 11:Триггер синхронизации времени: после реле мощности не действует, низкоуровневый интерфейс CH1 импульсный сигнал, время задержки реле T1, T1 между 0,1 секунд-270 часов регулируется, повторение низкоуровневого интерфейса к импульсному сигналу CH1, повторение вышеуказанной функции; Функция 12:Время запуска: после реле мощности не действует, низкоуровневый интерфейс CH1 импульсный сигнал реле, реле задержки времени T1, T1 между 0,1 секунд-270 часов регулируется, повторите к интерфейсу CH1 сигнал низкого импульса, повторите вышеуказанные функции; Функция 13:Потяните время запуска, затем отключите: после того, как реле питания не действует, интерфейс CH1 к низкоуровневому импульсному сигналу, время задержки T1 достигает реле питания; отсоедините реле после времени прибытия T2, время задержки T1 и T2 между 0,1 секундами-270 часами регулировки, Повторите интерфейс CH1 к низкоуровневому импульсному сигналу, повторите вышеуказанные функции; Функция 14:Отсоедините и затем потяните триггер: после выключения питания реле не действует, низкоуровневый интерфейс к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено время задержки T1 после прибытия; t2 поступление после отключения Реле времени, задержки времени между T1 и T2 в 0,1 секунд-270 часов регулируется, Повторите интерфейс CH1 к низкоуровневому импульсному сигналу, повторите вышеуказанные функции; Функция 15:Режим бесконечного цикла синхронизации 1: после того, как реле питания не работает на интерфейсе CH1 импульсного сигнала низкого уровня, время задержки T1 достигает реле питания; Выключите время прибытия реле T2, И затем повторите вышеуказанное условие, Расширение в тех случаях, когда время между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс низким уровнем импульсный сигнал, выше функции может быть повторно начал; Функция 16:Режим бесконечного цикла синхронизации 2: после выключения реле питания, низкоуровневый интерфейс к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено, время задержки T1 после прибытия; время перерыва T2 после достижения реле, затем повторите вышеуказанное состояние, Время задержки между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс низким уровнем импульсный сигнал, выше функции может быть повторно начал; Функция 17:Режим синхронизации конечных циклов 1: 15 на основе функциональности, увеличивая количество циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс низкой импульсный сигнал, выше функции может быть повторно начал; Функция 18:Режим синхронизации конечных циклов 2: 16 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс низкой импульсный сигнал, выше функции может быть повторно начал; Соединения: Модуль управления по бокам: Есть 3-х проводное интерфейс, все интерфейсы терминала1, DC +:12 В положительный2, DC-: мощность в отрицательном3, CH1: входной интерфейс обнаруженияРелейные выходы: 3-х проводное интерфейс, все интерфейсы терминала1, нет: нормальное открытие (перед закрытием реле этот контакт не подключен. После закрытия реле штырь коротко соединяется с COM)2, COM: общий интерфейс реле3, NC: нормальное закрытие (перед закрытием реле Этот штырь коротко соединяется с COM. После закрытия реле штырь не подключен)

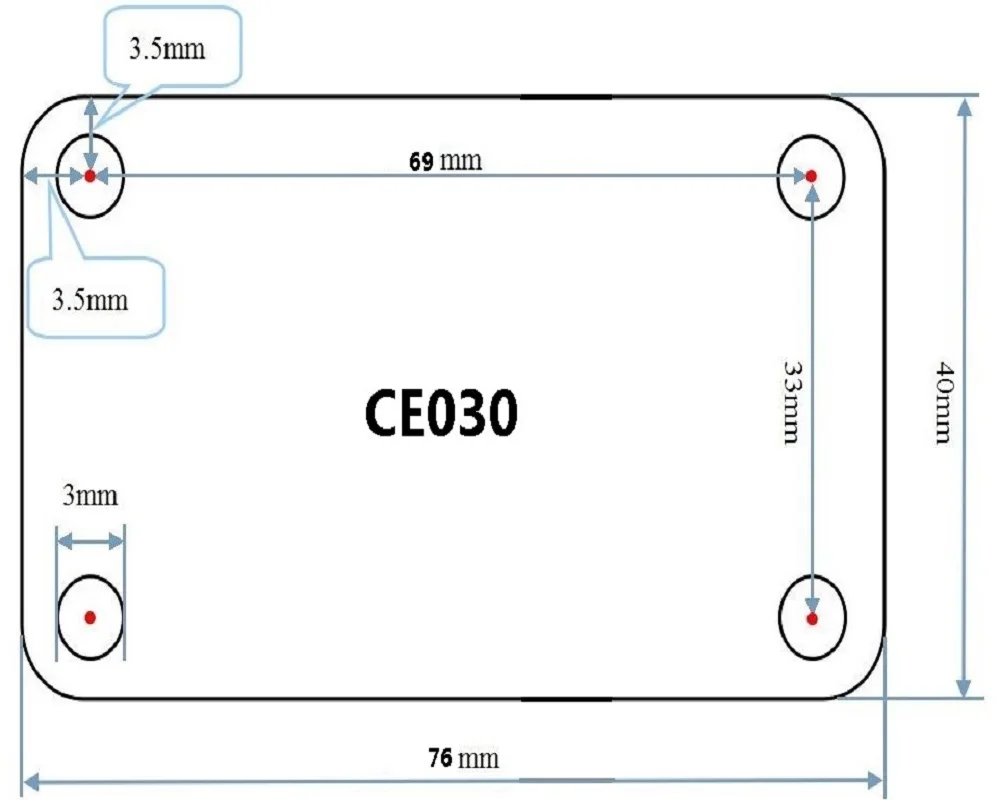

Размер модуля1. Размеры: 76 мм * 40 мм * 20 мм (Д * Ш * В);2. Размер винта: 3,0 мм.3. Резьбовые отверстия Расстояние центра: 69 мм * 33 мм
