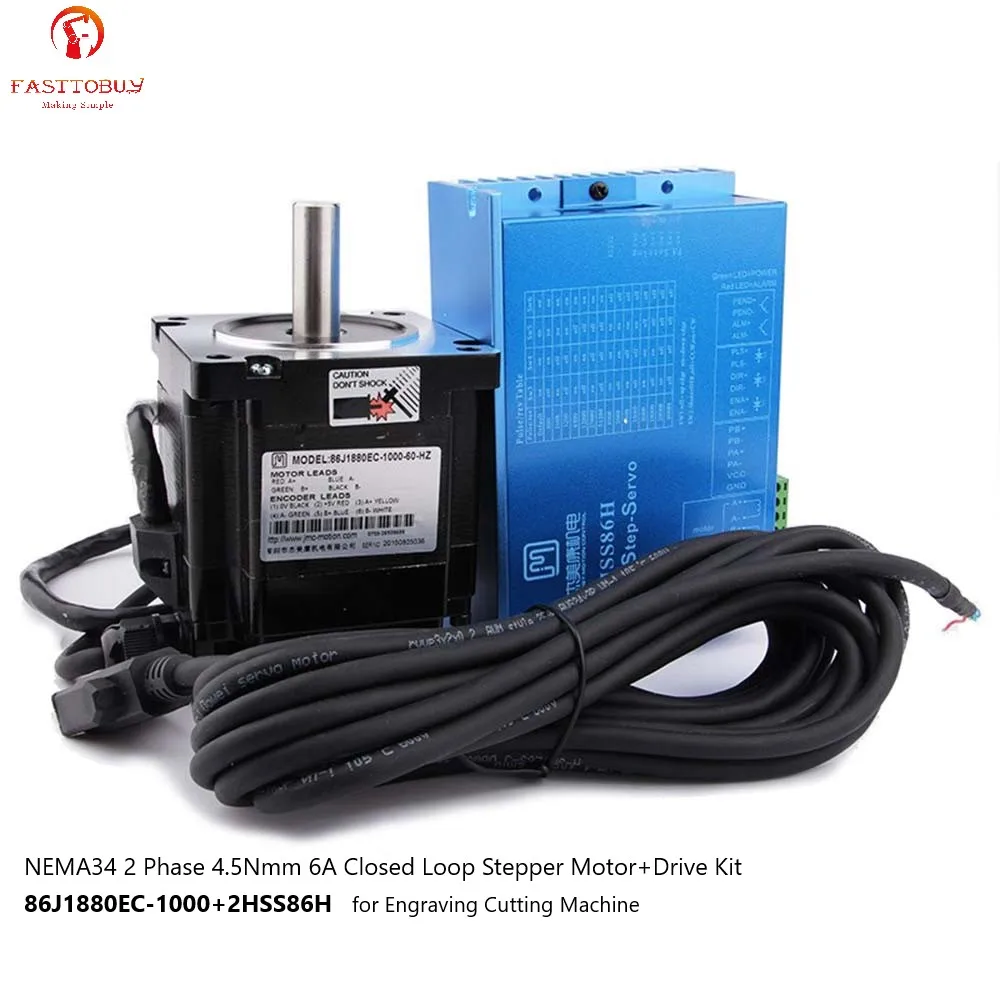

NEMA34 4.5нм замкнутый шаговый двигатель + комплект драйвера 2 фазы 5A 86J1880EC 1000 2HSS86H для
10 750,85 руб.
Новое поступление

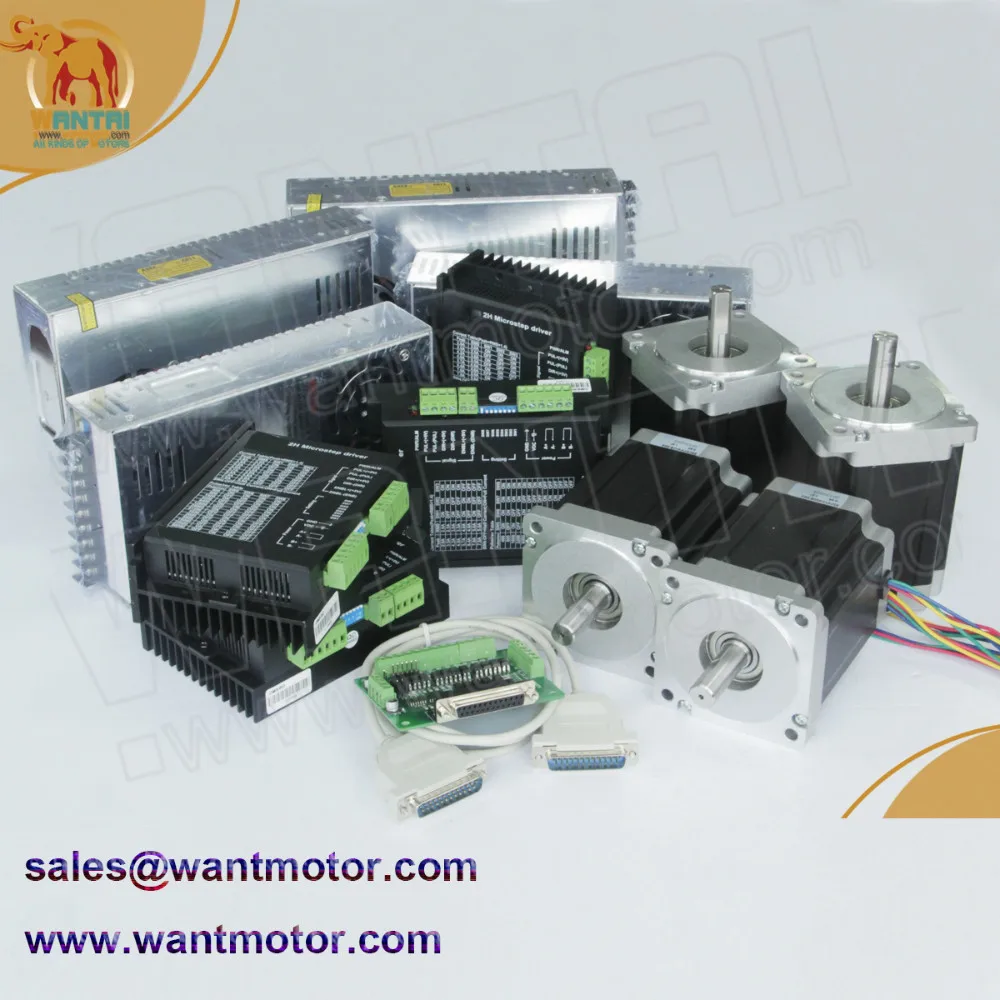

(Отправка из США и бесплатная доставка) 7 осевой шаговый двигатель Nema 34 Wantai 1600oz in
48 384,52 руб.

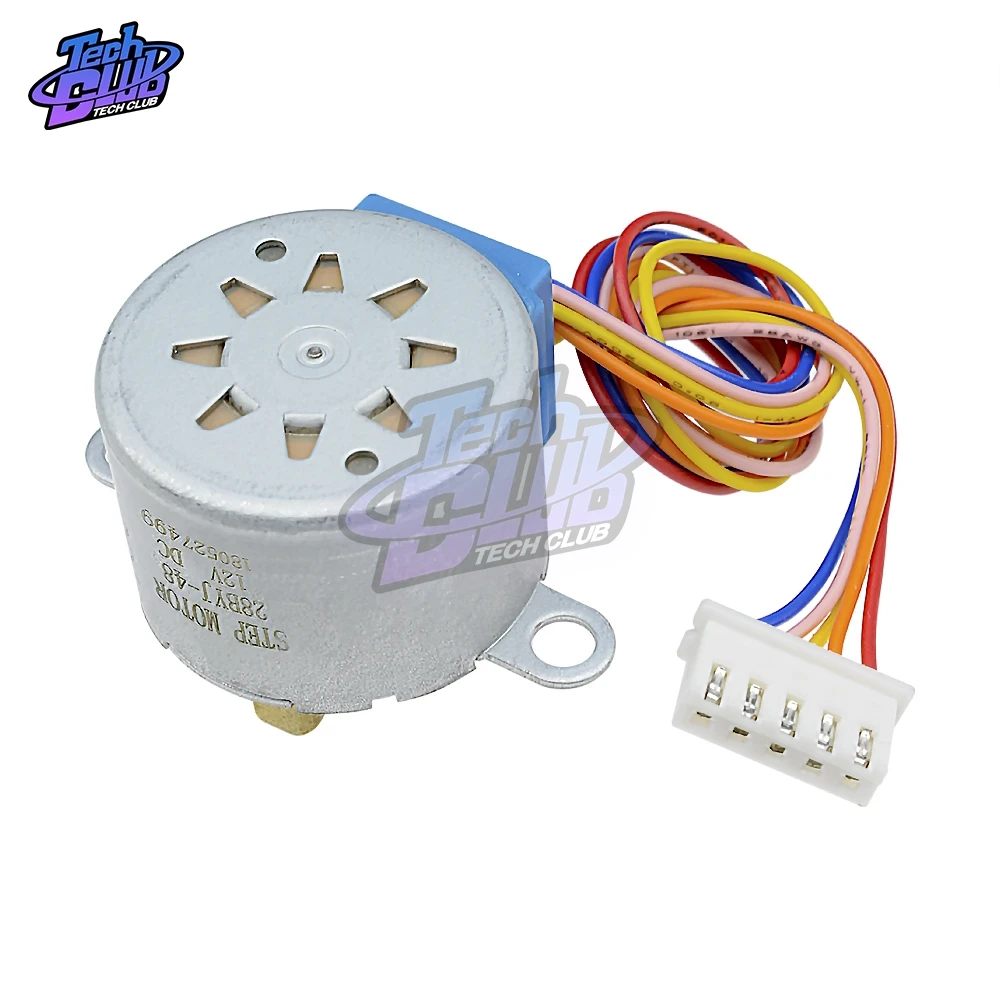

Ступенчатый редуктор 28BYJ 48 шаговый двигатель постоянного тока 5 В 4 фазы 28byj 28byj48
46,49 руб.

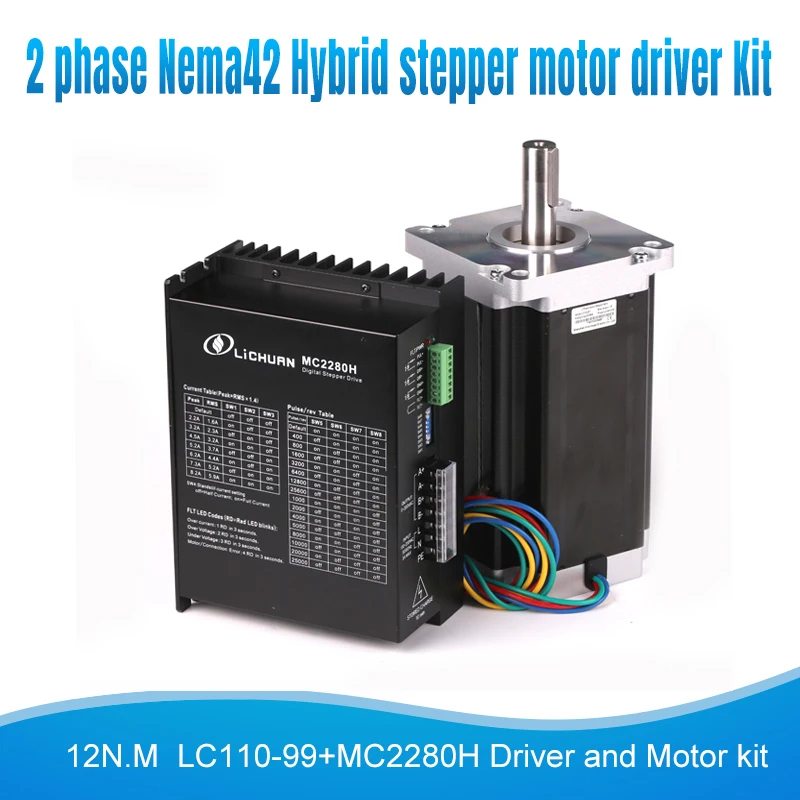

Гибридный шаговый двигатель 2PH Nema42 DSP драйвер микрошаговый комплект 12 нм 6 А Φ +
12 484,85 руб.

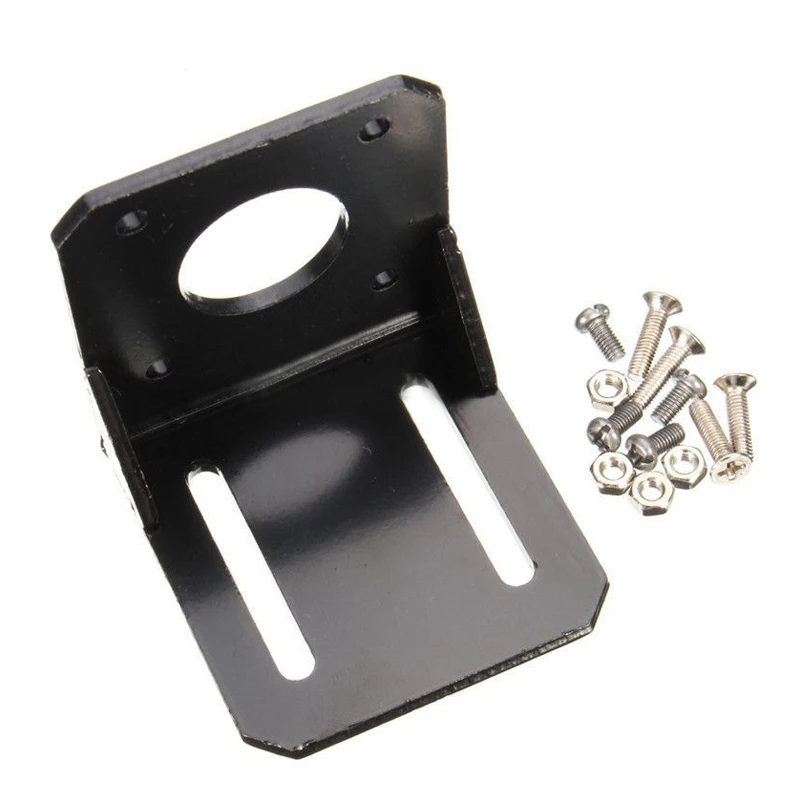

CNIM горячий легированной стали Монтажный кронштейн для 42 мм NEMA 17 шаговый
291,16 руб.

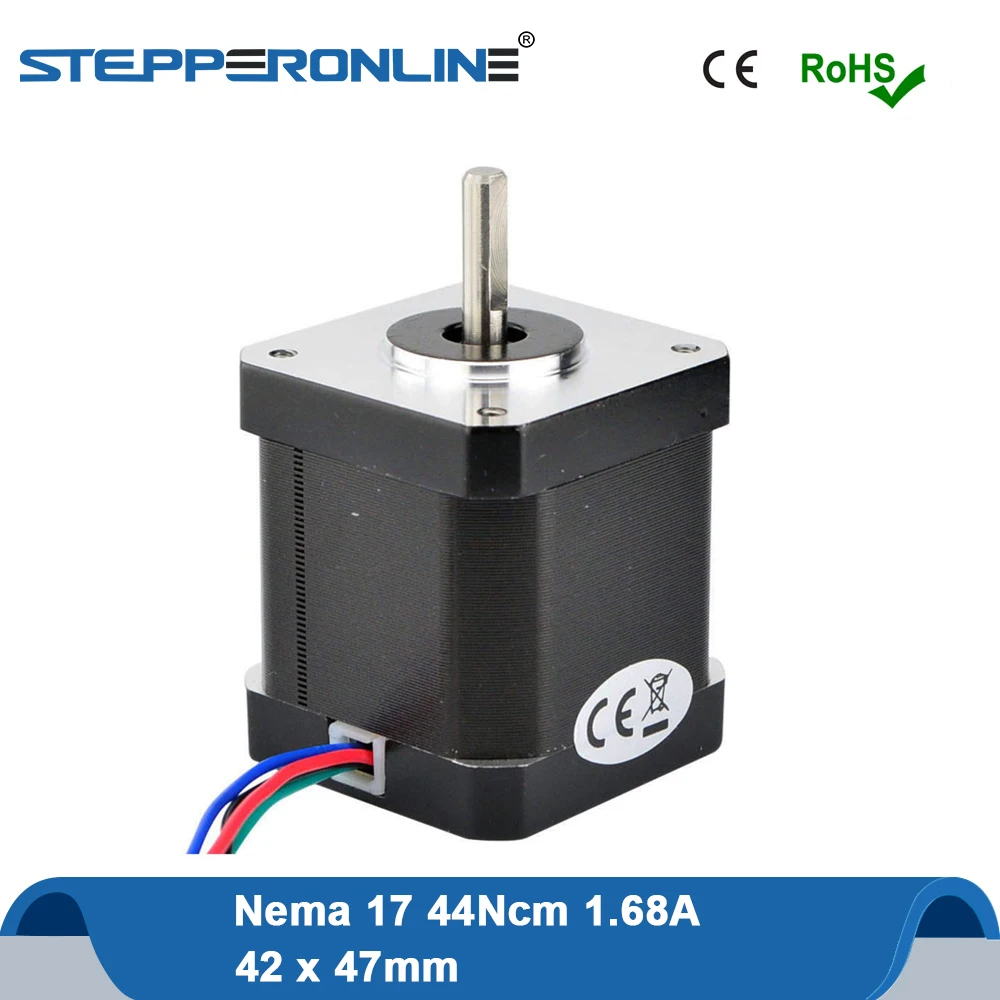

Шаговый двигатель Nema 17 42х47 мм шаговый 44Ncm (62 3 унций. Дюйм) 1 68a 4 свинцовый для 3D
1 038,88 руб.

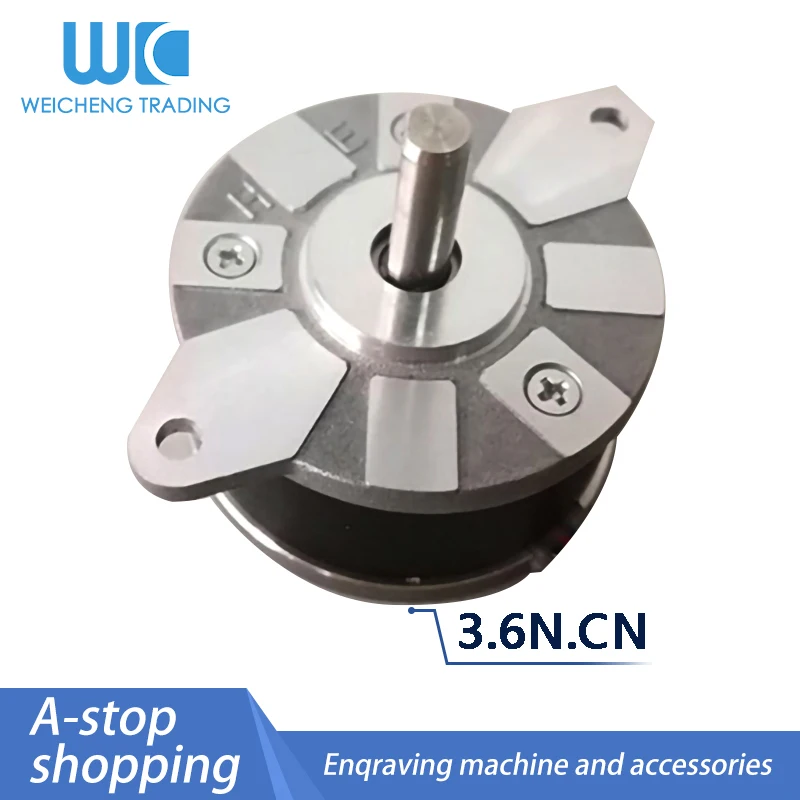

Круглая форма 15 2 мм ток 0.3A крутящий момент 3.6Ncm двухфазный 4 провод 0 9 ° гибридный 36
753,82 руб.

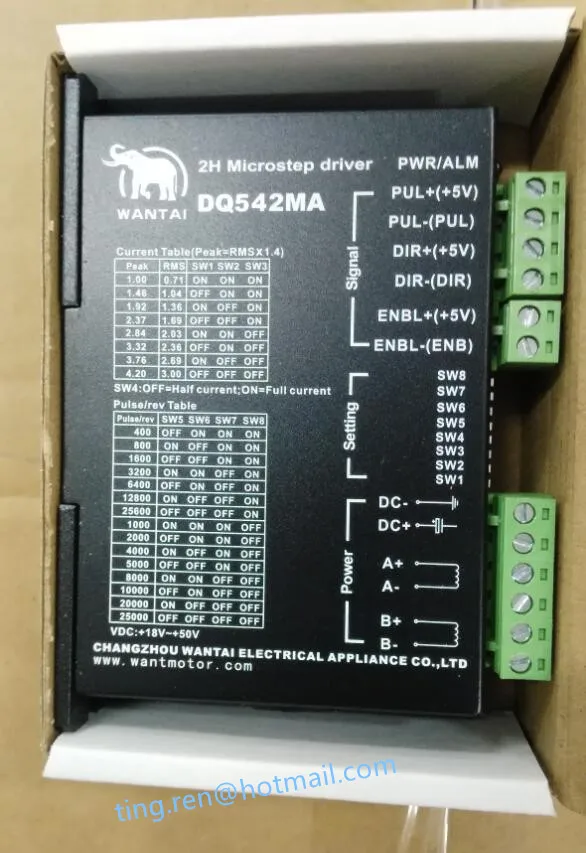

1 шт. шаговый Цифровой Драйвер DQ542MA 50 в 128 а микрошагов для шагового двигателя Nema23
2 820,14 руб.
ACT MOTOR STORE
Магазина ACT MOTOR STORE работает с 15.05.2011. его рейтинг составлет 100 баллов из 100. В избранное добавили 170 покупателя. Средний рейтинг торваров продавца 5 в продаже представленно 0 наименований товаров, успешно доставлено 230 заказов. 1 покупателей оставили отзывы о продавце.
Характеристики
Лидер продаж двухвальный шаговый двигатель nema 23 3A/ 425oz с драйвером 128 micsteps DM542|nema
История изменения цены
*Текущая стоимость 3 532,80 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 4203.2 руб. | 4413.35 руб. | 4308 руб. |
| Feb-18-2026 | 4168.88 руб. | 4376.54 руб. | 4272 руб. |
| Jan-18-2026 | 3497.87 руб. | 3672.53 руб. | 3584.5 руб. |
| Dec-18-2025 | 4097.86 руб. | 4302.30 руб. | 4199.5 руб. |
| Nov-18-2025 | 3567.46 руб. | 3745.3 руб. | 3656 руб. |
| Oct-18-2025 | 4026.80 руб. | 4227.74 руб. | 4126.5 руб. |
| Sep-18-2025 | 3991.97 руб. | 4191.86 руб. | 4091 руб. |
| Aug-18-2025 | 3956.96 руб. | 4154.96 руб. | 4055 руб. |
| Jul-18-2025 | 3921.13 руб. | 4117.88 руб. | 4019 руб. |
Описание товара
Этот товар включает в себя:

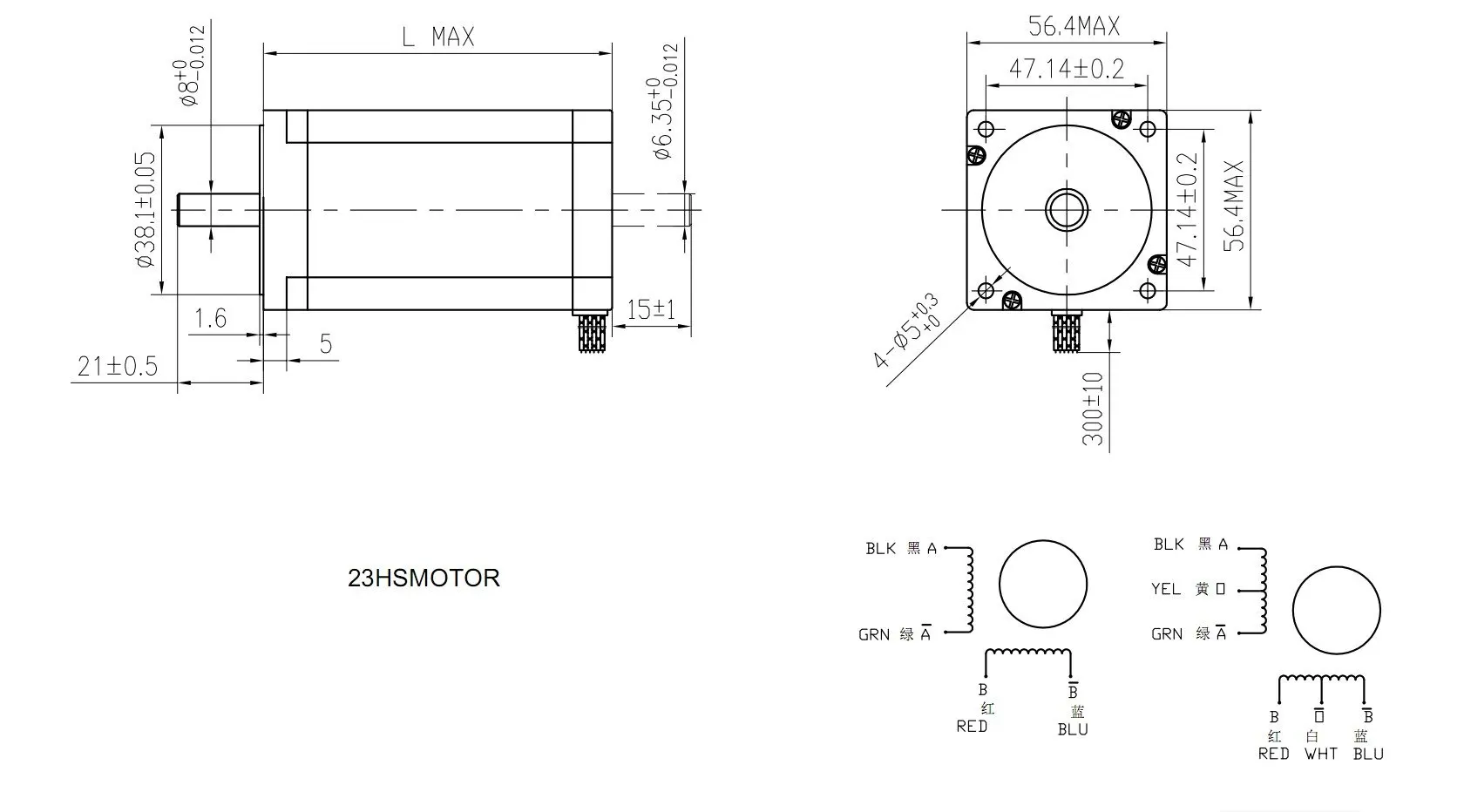

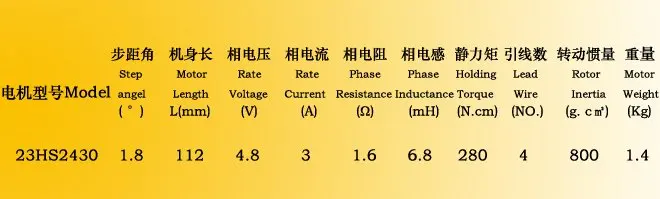

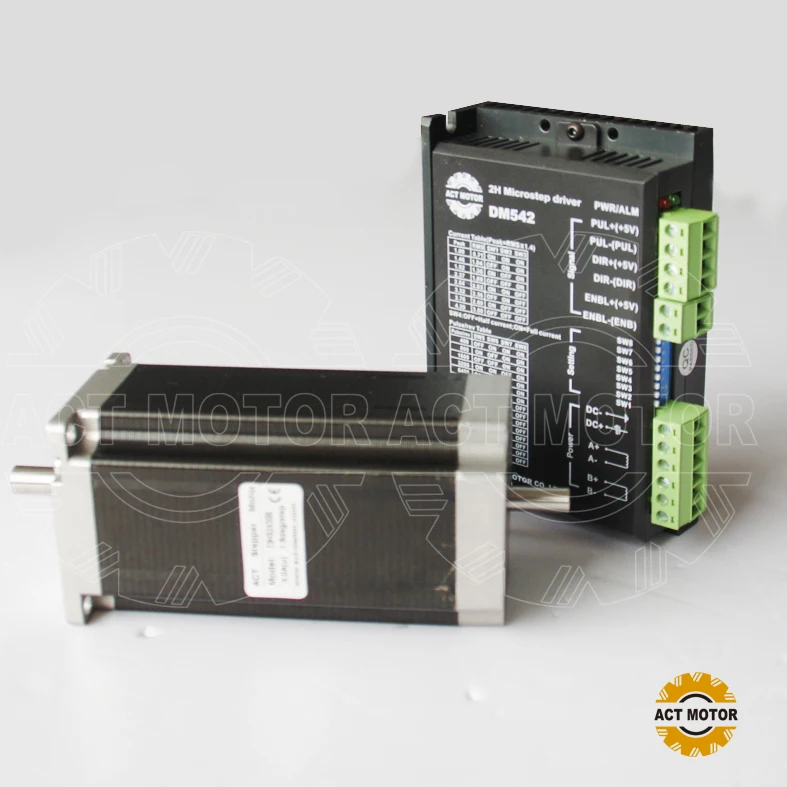

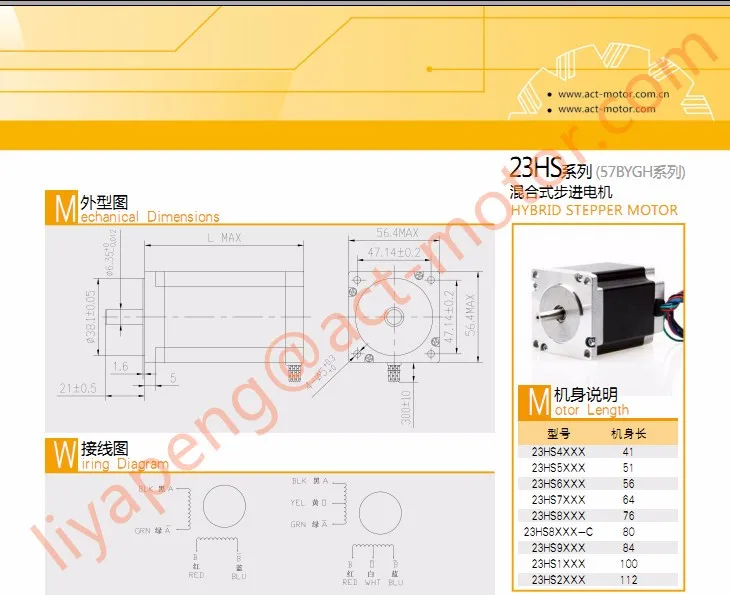

1 шт. nema 23 шаговый двигатель 23HS2430B (двойной вал) 425oz-in
Примечание:Диаметр спереди составляет 8 мм, сзади-6,35 мм; Длина спереди составляет 21 мм, сзади-15 мм
1 шт. Драйвер шагового двигателя DM542 128micro, 18-50VDC
Примечание: Мы можем изготовить продукцию в соответствии с требованиями заказчика.

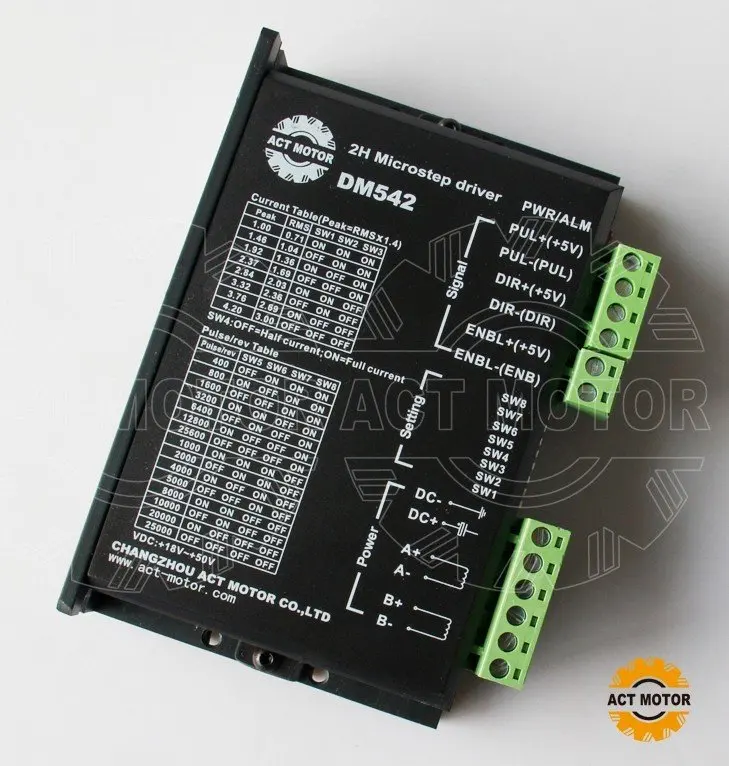

Руководство для 2-фазовый Гибридный Драйвер шагового двигателяDM542
Введение:
DM542-это двухфазный гибридный шаговый двигатель, напряжение привода которого от18VDC до 50VDC.Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды С наружным диаметром 42 мм до 86 мм и током менее 4,0 А. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM542 работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ, компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности:
L высокая производительность, низкая цена
L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току
L Напряжение питания от 24VDC до 50VDC
L опто-изолированный сигнал I/O
L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания
L 15 каналов деление и автоматическое снижение холостого тока
L 8 каналов выходной фазовый ток
L автономный входной терминал команды
L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией
L высокая скорость запуска
L высокий крутящий момент при высокой скорости
Электрическая спецификация:
|
Входное напряжение |
18-50VDC |
|
Входной ток |
<4A |
|
Выходной ток |
1.0A ~ 4.2A |
|
Потребление |
Потребление: 80 Вт; Внутреннее страхование: 6А |
|
Температура |
Рабочая температура-10 ~ 45oc; Температура чулок-40oc ~ 70oc |
|
Влажность |
Не конденсация, нет капель воды |
|
Газ |
Защита от горючих газов и проводящей пыли |
|
Вес |
200 г |

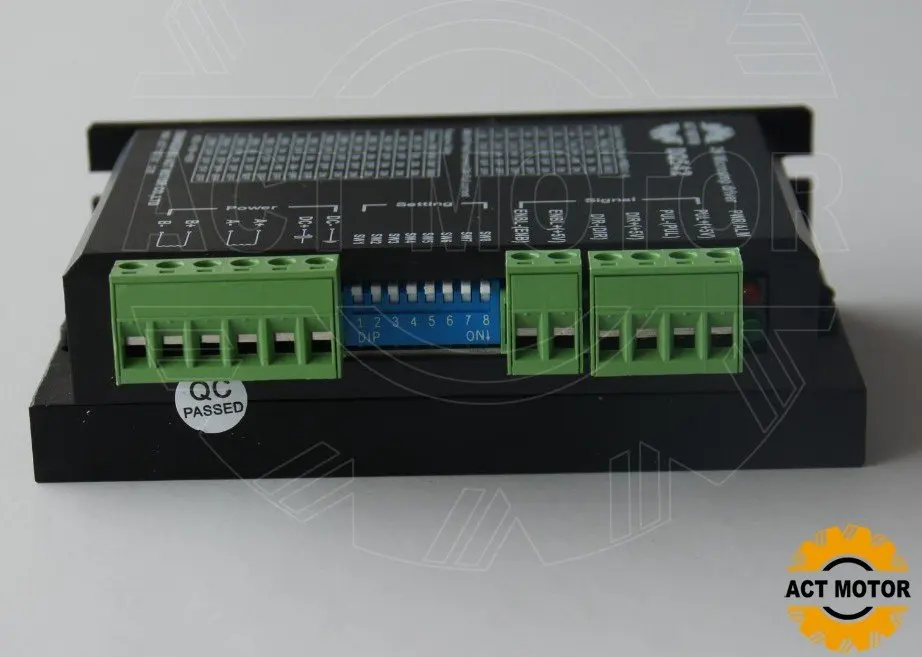

Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки
Ближайший к вашему двигателю требуется ток
|
Выходной ток (A) |
||||
|
SW1 |
SW2 |
SW3 |
Пик |
RMS |
|
На |
На |
На |
1,00 |
0,71 |
|
Скидка |
На |
На |
1,46 |
1,04 |
|
На |
Скидка |
На |
1,91 |
1,36 |
|
Скидка |
Скидка |
На |
2,37 |
1,69 |
|
На |
На |
Скидка |
2,84 |
2,03 |
|
Скидка |
На |
Скидка |
3,31 |
2,36 |
|
На |
Скидка |
Скидка |
3,76 |
2,69 |
|
Скидка |
Скидка |
Скидка |
4,20 |
3,00 |
4) функция полупотока:
Функция Semi-flow заключается в том, что после 500 мс импульсов не происходит, выходной ток драйвера автоматически снижается до 70% от номинального выходного тока, который используется для предотвращения нагрева двигателя.
4. Силовые соединения
(1)+ v ,GND: источник питания.
+ V: источник питания, 16 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. Максимальный ток-5А.

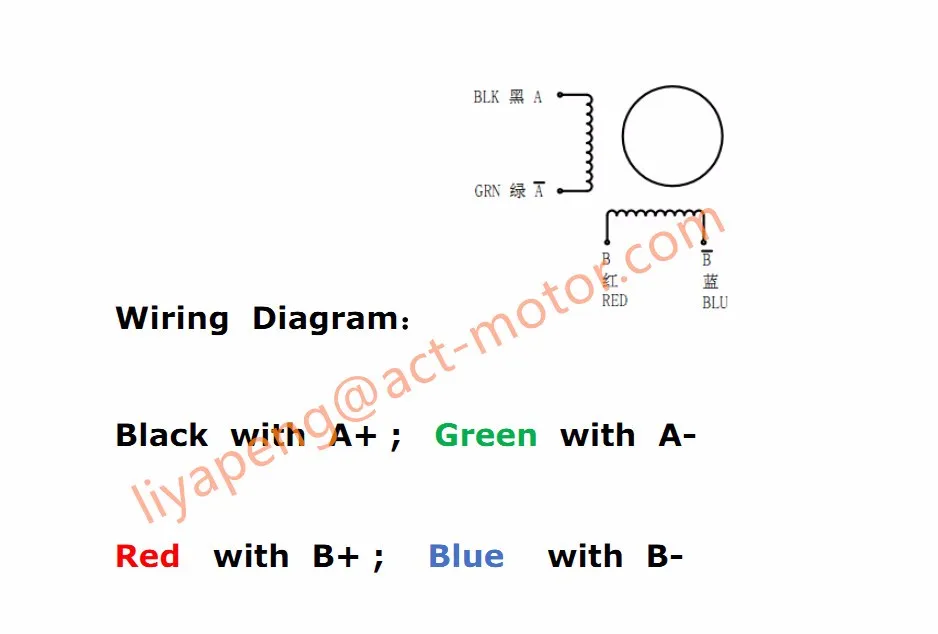

(2) A + A- B + B-: Подключение 2-х фазных шаговых двигателей.
Водителя и 2-фазовый гибридный шаговый двигатель использовать четырехпроводного соединения, двигатель может быть подключен параллельно и серия биполярные. Что касается биполярного соединения, это более высокая производительность с высокой скоростью, но ток драйвера больше (это в 1,73 раз больше, чем ток обмотки двигателя).
Подключение в серии, ток драйвера равен заводу двигателя.
