T.VST59.03 для M201EW02 V.8 ЖК/светодиодный драйвер контроллера плата (ТВ + HDMI VGA CVBS USB) LVDS

T.VST59.03 для M201EW02 V.8 ЖК/светодиодный драйвер контроллера плата (ТВ + HDMI VGA CVBS USB) LVDS

Примечание:
Пожалуйста, оставьте сообщение с моделью и версией вашего ЖК-дисплея при оплате, спасибо!

Поддержка русский

Это отличный набор легкосборочного ЖК-контроллера, который используется для того, чтобы превратить неиспользуемую ЖК-панель в рабочий стол/ПК
Монитор. Станет сюрпризом, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться и больше не будет пустой тратой. Или это очень интересноВещи, чтобы сделать монитор успешно самостоятельно. Он поддерживает большинство ЖК-дисплей панели от 12,1 "до 55" с Дифференциальная Сигнализация пониженного напряженияИнтерфейс и разрешение 2048x1152, комплект plug & play, не требует пайкиNeEded в качестве организатора.

Описание:

T.VST59-аналоговая ТВ-Плата управления, которая подходит для рынка азии, океана и ближнего света. ItПоддерживает меньше, чем
22 дюйма ЖК-дисплей панели wiich разрешение до 2048X1152.

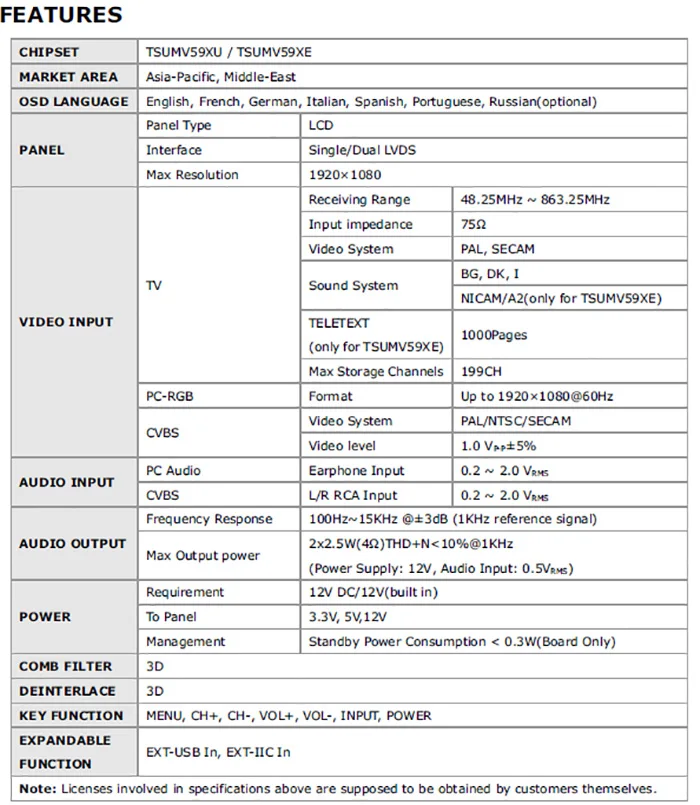

T.VST59.03 поддержка шести видов основных чипов: TSUMV29LU, TSUMV29LE, TSUMV39LU, TSUMV39LE,TSUMV59XU, TSUMV59XE,Различия указаны в таблице ниже.Эта спецификация предназначена только для T.VST59.03 с основным чипом TSUMV59XU или TSUMV59XE.


T.VST59Есть интерфейс, приведенный ниже:

Размер платы: 7,13 дюйма (Д) * 1,69 дюйма (Ш) * 0,67 дюйма (В)

Советы покупателям:

Пожалуйста, убедитесь, что вертикальный и горизонтальный драйвер внутри ЖК-дисплея все еще работает, эта плата не может его исправить, если она не работает.

* Пожалуйста, закажите напрямую, если ваш номер модели LCD такой же, как у нас, или оставьте нам сообщение с вашим ЖК-экраном
Модель и версияКогда вы заказываете.

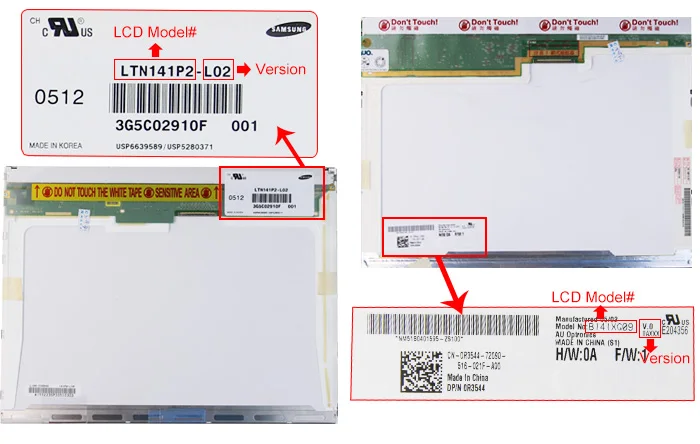

Q:Как найти мойЖК-дисплей Номер моделиИ номер версии?

Ответ: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, например, модель ЖК-дисплея иНомер версии.

 * Пожалуйста, подготовьте Кабель VGA/DVI/Кабель HDMI и адаптер питания для платы контроллера, которую вы купили.
Они не включены в комплект.

 * Эта плата требует постоянного тока 12 В 3,3 А, Входная мощность для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея размером от 17 до 22 дюймов-12 В 4 А.
ЖК-дисплей не может быть освещен, если ток питания не используется, как указано.

Перед размещением заказа рекомендуем atteОбратите Ваше вниманиеРабочаяПоставка платы контроллера следующим образом:

SUpply, как показано на левой картинке, может работать, но правильный нет!

* Для защиты платы от повреждений, рекомендуется высококачественный адаптер питания, вы также можете купить его в нашем магазине
Нажав ниже ссылки:
12VDC 3.3A Адаптер питания:Нажмите здесь

     12VDC4.0A Адаптер питания: Нажмите здесь

Установите советы:

* Держите заднюю часть подальше от металлических предметов, когда используется питание, или это может привести к короткой резке или повреждению основного IC.

* Поскольку драйвер и напряжение отличаются от ЖК-дисплеев, пожалуйста, не изменяйте Джемперы на плате или используйте комплект дляДругие ЖК-дисплеи с разным номером модели, в противном случае выМогут повредить ваш ЖК-экран. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо другиеВопрос или хотите использовать комплект для другой ЖК-панели.

 * СсылкаКнопочная панель, (начинается с левой стороны, и оставить некоторые булавки на правой пустой),И подключите инвертор к контроллеруOard, затем подключите 12 В постоянного тока к плате дляЖК-лампа CCFL для тестирования подсветки.
В том случае, еслиЖК-панель загорается, это означает, что подсветка ЖК-дисплея работает, тогда вы можете выключить питание. Если ЖК-экран
Не горит, затем подсветка сломана, вам нужно заменить лампы.

* В соответствии с приведенным выше способом, затем отключите блок питания,ПодключенияДифференциальная Сигнализация пониженного напряженияС ЖК-разъемомИ плата управления

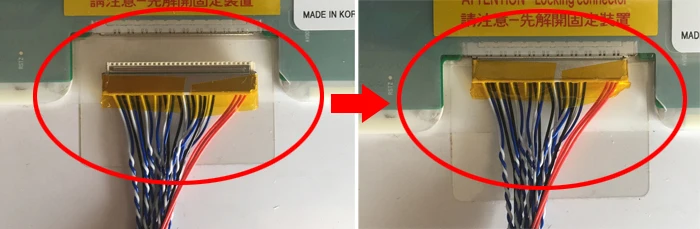

(Подключите отмеченную область LVDS к1St Pin), иЗатем вставьте VGA, HDMI или DVIВходной сигналСигнал (Вход VGA по умолчанию,
   Пожалуйста, используйте кнопки для переключения для входа HDMI / DVI)  .

* Применяется при напряжении 12 В постоянного тока

 *Полный комплект подключения.

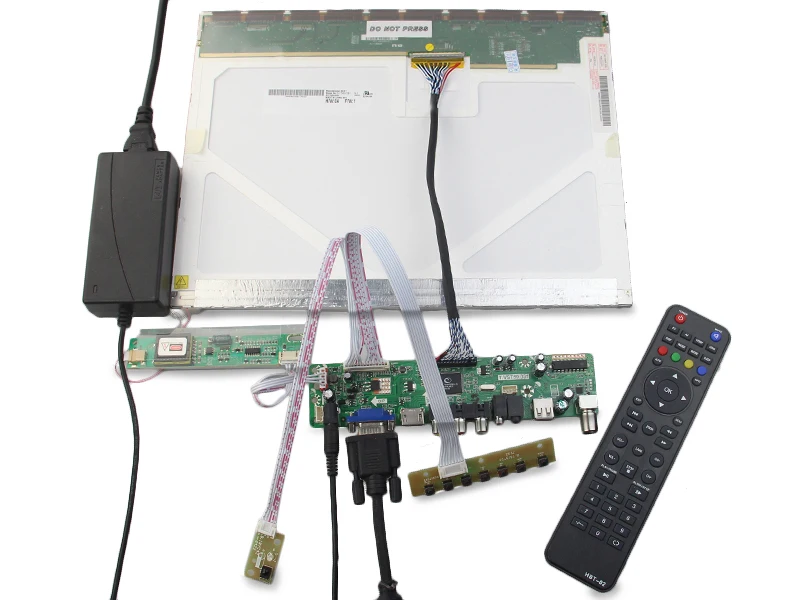

Вот Собранный ЖК-комплект:

Теперь Наслаждайтесь успешно выполненным монитором «сделай сам», наш профессиональный инженер всегда будет рад поддержать вас
Если у Вас возникли вопросы, спасибо!

Посылка включает в себя:

1x ЖК-дисплей/светодиодный контроллер(T.VST59)
1x инверторная плата CCFL
1x клавиатура с кабелем
1x кабель низковольтной дифференциальной передачи сигналов
1x пульт дистанционного управления
