5 шт./лот Автомобильные светодиодные Электрические цифровой амперметр вольтметр

5шт шт./лот Автомобильный светодиодный Электрический цифровой амперметр вольтметр Ампер усилитель напряжения Усилитель Volt power energy метр DC 100 В/100A

Электрические OLED параметр тестер

-100 В/50A-100A

Технические параметры:

Диапазон измерения напряжения: dc00.0-99.9 В диапазон измерения времени:

Диапазон измерения тока: DC00.0-50.0A (50A диапазон) DC00.0-99.9A (100A диапазон)

Мощность Диапазон измерения: 0-999.9-5000w (50A диапазон) 0-999.9-9999w (100A диапазон)

Диапазон измерения температуры:-15 ° C ~ 60°c диапазон накопления мощности: 0-999.99-9999.9 Ач

Диапазон накопления энергии: 0-99999wh-9999kwh точность измерения напряжения: ± (0.5% + 2 разряда)

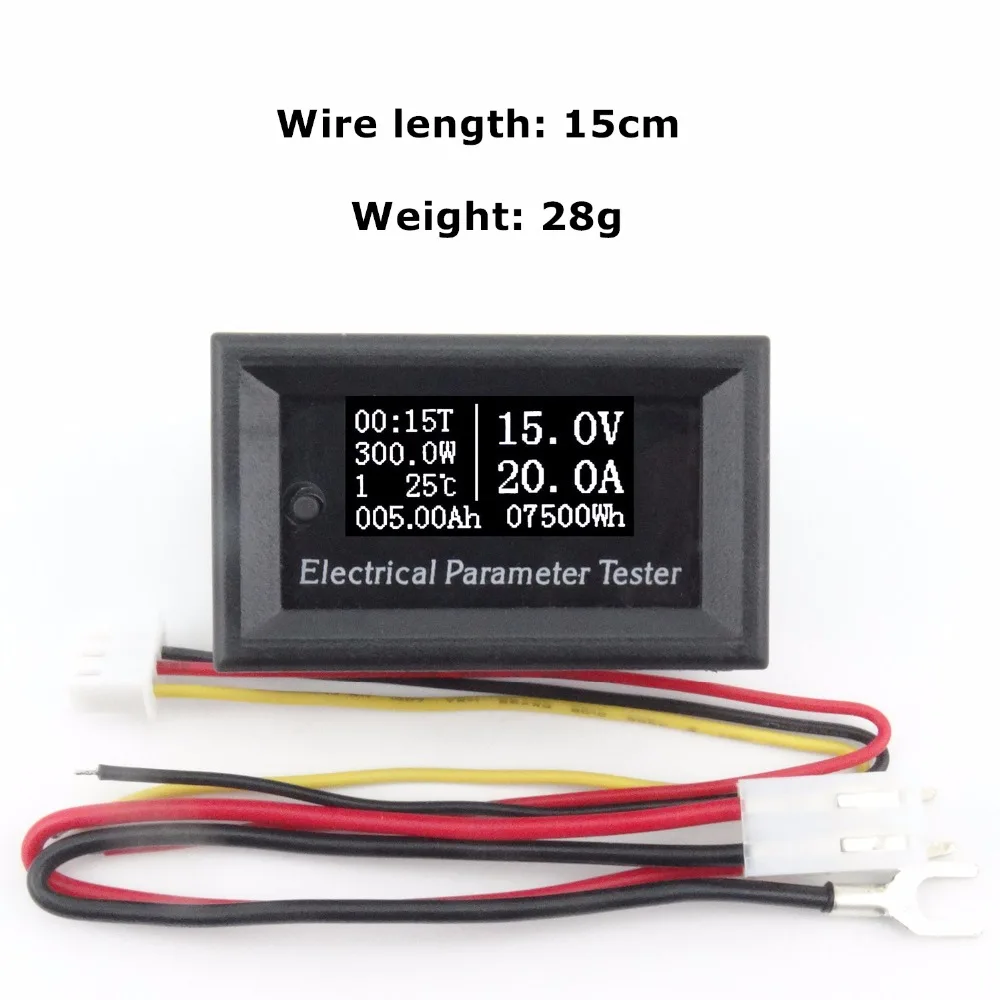

Точность измерения тока: ± (1% + 2 разряда) Вес продукта: 28 г

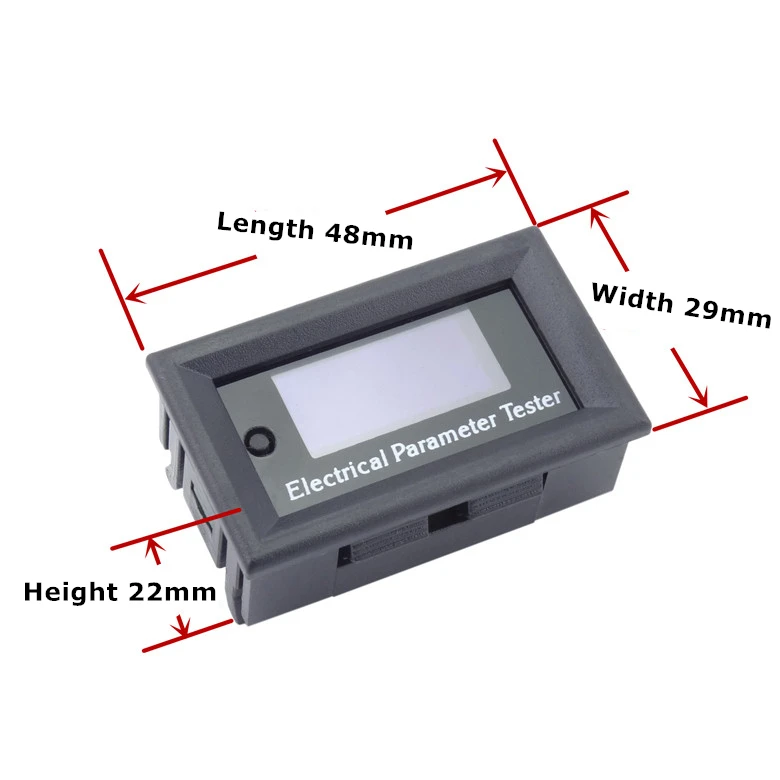

Размер игрушки: 48 мм * 29 мм * 22 мм (L * W * H)

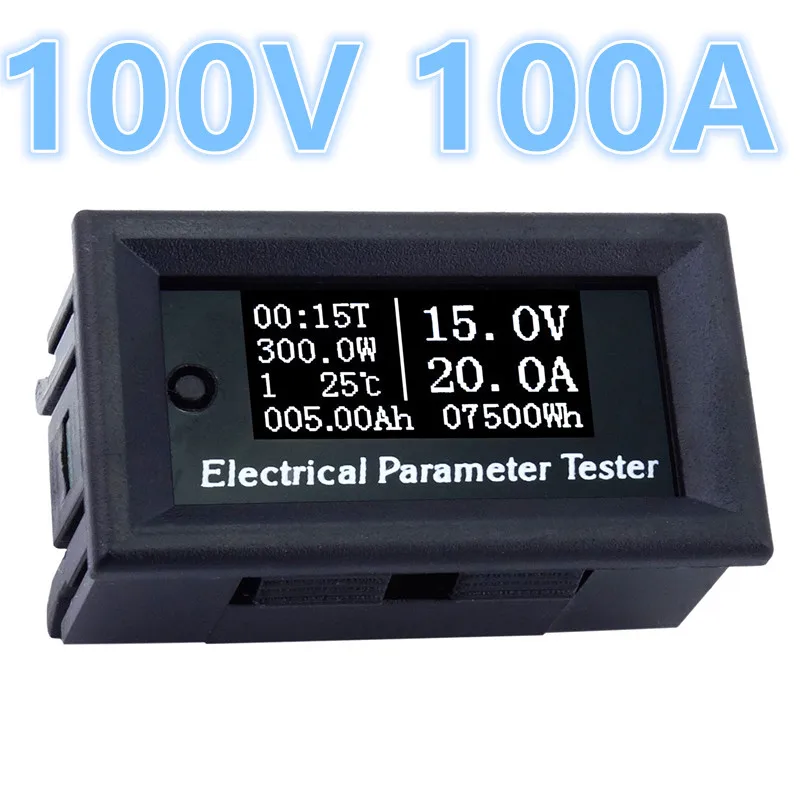

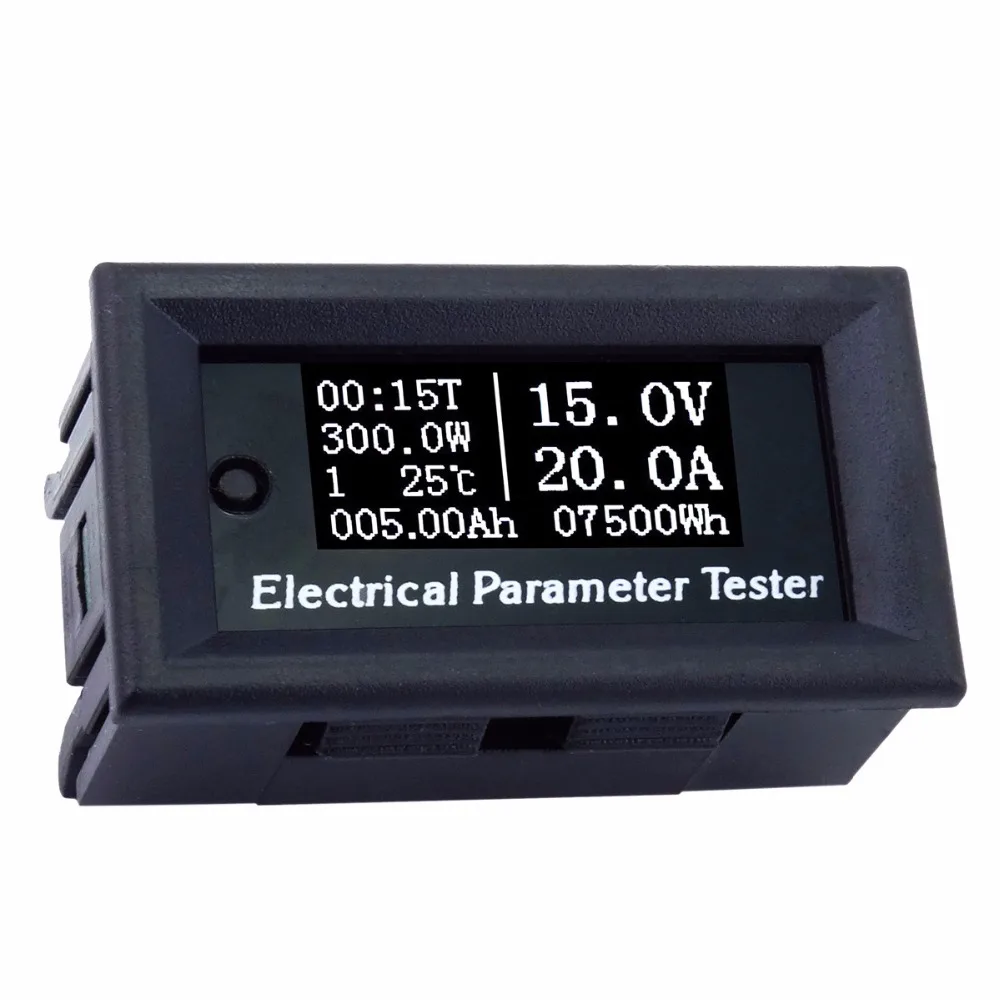

Дисплей Интерфейс инструкции:

①Run время

② Мощность дисплей

③Data комплект

④ Температура дисплей

⑤ Ёмкость дисплей

⑥ Напряжение дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

При поединке, изменении диапазона и калибровке нуля он должен быть связан с соответствующим шунтистом.

Изменения диапазона операции:

Заводский по умолчанию составляет 100A диапазон измерения; при переключении на 50A диапазон, пожалуйста, подключите 50A шунт и держите ключ к Силе, до экрана дисплеи "50А", затем болтается ключ. Теперь меняющийся ассортимент выполнен. Если вы хотите переключиться на 100A диапазон, Пожалуйста, подключите 100A шунт и работать таким же образом.

Калибровка нуля операции

С возрастом компонентов и влияния температуры окружающей среды, может быть небольшая ошибка для текущего чтения, особенно при измерении низкого тока. Для калибровки его: 1, отключите питание от meter.2, подключите шунт и отключите нагрузку. 3 нажмите и удерживайте кнопку спереди. 4, мощность на метер.5, отпустите кнопку, когда вы видите «AAA» на экране. Сделано

Кнопка Функция инструкции:

Этот тестер имеет 0 и 1 две группы данных; и группы данных переключаются нажатием ключа.

Когда группа данных является 1 группой, текущий потенциал и энергия будут храниться после отключения питания. И сохраненные значения будут накапливаться после включения энергии. Когда группа данных является 0 группой, нынешний потенциал и энергия будут храниться после отключения питания; в следующий раз, сохраненный потенциал и энергия мигают отображаемым. Но когда новая мощность составляет до 0.01 Ач, сохранена емкость и энергия, И эти ценности начнутся. В этих двух группах данных накопленные значения могут быть очищены до нуля, сохраняя при этом ключ.

Схема схемы разводки:

①Red тонкая линия

②Black тонкая линия

③Yellow тонкая линия

④Red толстые линии

⑤Black толстые линии

⑥Load

⑦Shunt

Просьба обеспечить надлежащую проводку в строгом соответствии с схемой разводки.

С помощью изолированного ПитаниеДля питания прибора

Эти два источника питания должны быть изолированы и не иметь никаких связей между ними. Напряжение изолированного блока питания должно быть меньше 60 В

Использование системы для силового измерителя

Черный тонкий провод не соединяет ничего, и вы должны использовать изолятор обмотать его, чтобы избежать короткого замыкания.

Использование преобразователя dc-dc для силового измерителя

Черный тонкий провод не соединяет ничего, и вы должны использовать изолятор обмотать его, чтобы избежать короткого замыкания. DC-преобразователь должен быть общей структурой катода.
