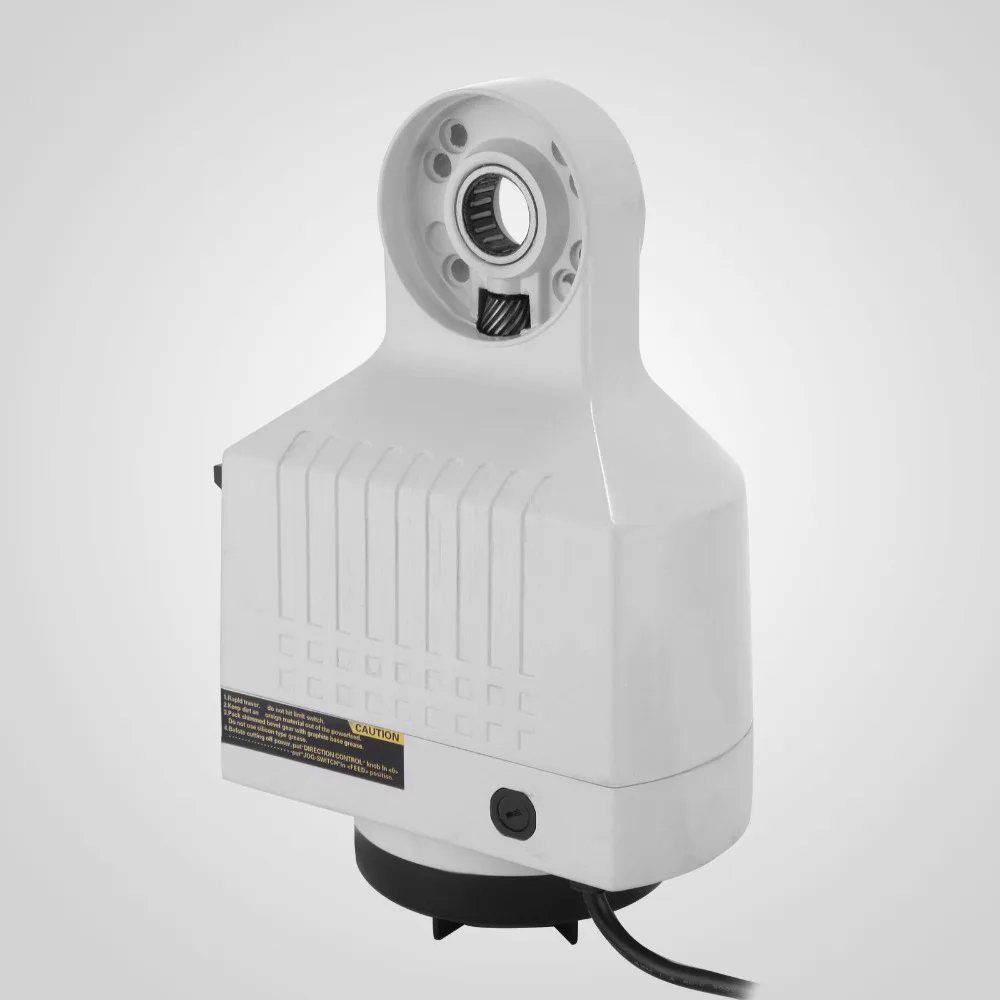

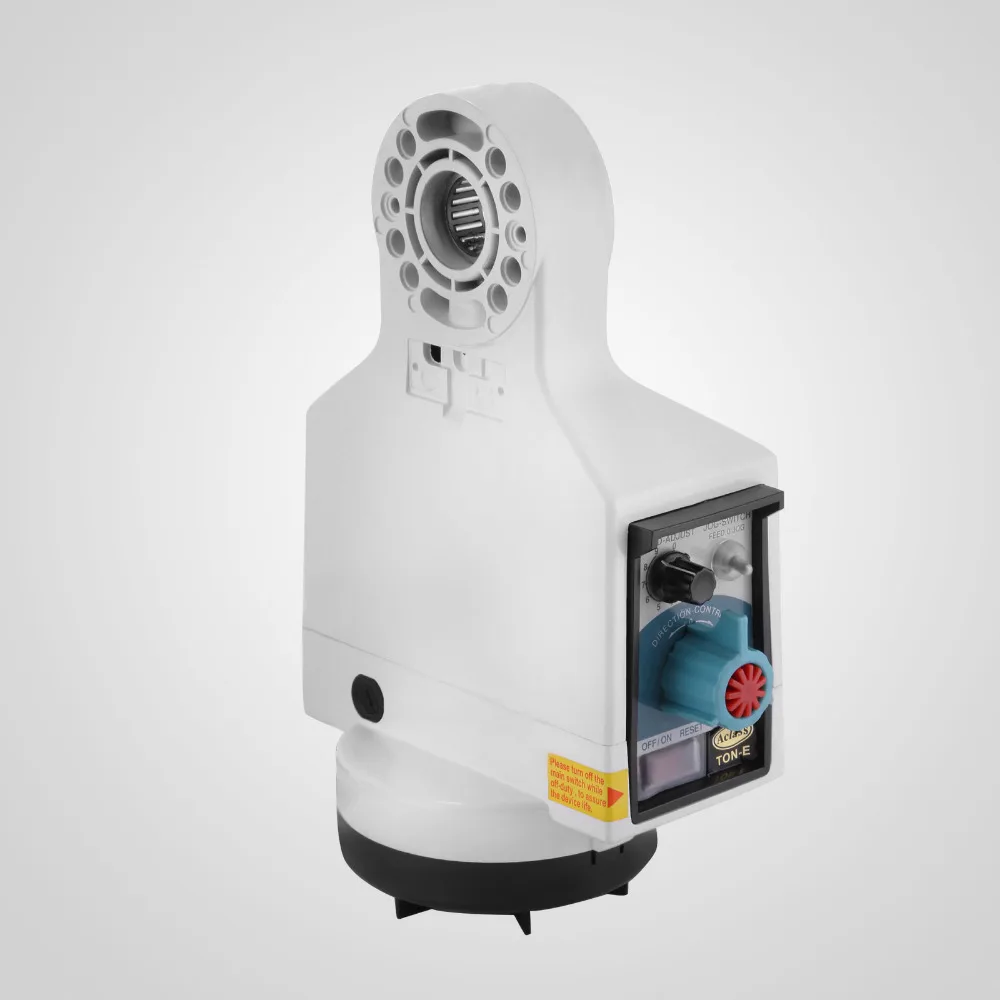

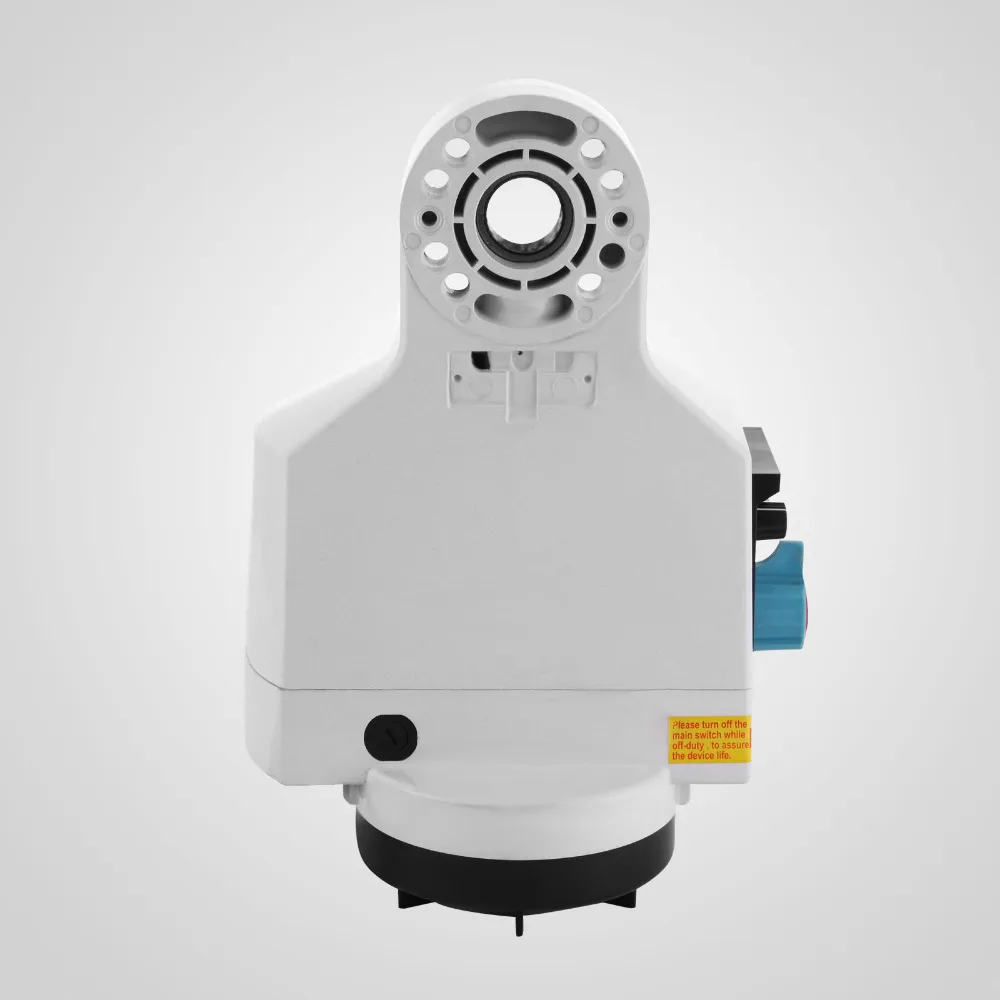

X AXIS POWER FEED фрезерный станок BRIDGEPORT и другие настольные фрезерные

X AXIS POWER FEED фрезерный станок BRIDGEPORT и другие настольные фрезерные

Введение

Вы смотрите на нашу новуюМощность корма XДля Бриджпорт и других подобныхСапоги до колена Тип фрезерные станки с ЧПУ. Они подойдут практически к любой вертикальной мельнице коленчатого типа с 5/8 "валом, включая, но не ограничиваясь Bridgeport, Precision Matthews, Grizzly, Enco, Jet, Sharp, Acer, Webb, GMC, Kent, Clark, Supermax, Enco, Turn Pro, Vectrax, Acra, Birmingham, Акку, сначала... и т. Д. Передаточное отношение между пластиковой передачей и передачей вала двигателя не является целым номером. (e.g. 107T для пластиковое зубчатое колесо коробки передач и 6T для моторный вал 107 не делится на 6, 107% 6 = 17,8333333333...)

Эти два механизма не будут переплетены и носить в одном месте, это не только увеличивает долговечность и долговечность, но даже уменьшает шум с течением времени.

ЯNstallМоделированиеИнструкции

1. Установите фиксатор на рабочем столе, установите втулку подшипника на осевой винт, затем установите питание стола на стойке фиксации, выньте корпус шестерни.

2. Используйте одну руку, чтобы держать центральный вал передачи. Установите коническую шестерню на осевой винт с другой стороны. Затем проверьте, если зазор между шестерни составляет 0,1-0,2 мм.

3. Добавьте прокладки (1,0 t, 0,25 t, 0,1 t) в том случае, если зазор слишком велик. Повторите шаг 2-3 до достижения удовлетворительной обратной связи.

4. Затяните рукоятку, чтобы начать установку параллельного ключа гнезда и конической передачи. Слегка поверните ручку, чтобы почувствовать, если между ними возникают какие-либо помехи. Если это необходимо, повторите шаг 3-4, чтобы добавить больше шимов. Если нет, перейдите к следующему шагу.

5. Выньте ручку, добавьте соответствующую длину (Φ43x33 33), отрегулируйте люфт между циферблатом и конической шестерней и зафиксируйте с фиксированным кольцом.

6. Установите ручку и затяните, слегка поверните ручку. Обычно он должен быть гладким без каких-либо помех.

7. Наконец, установите корпус шестерни и концевой выключатель.

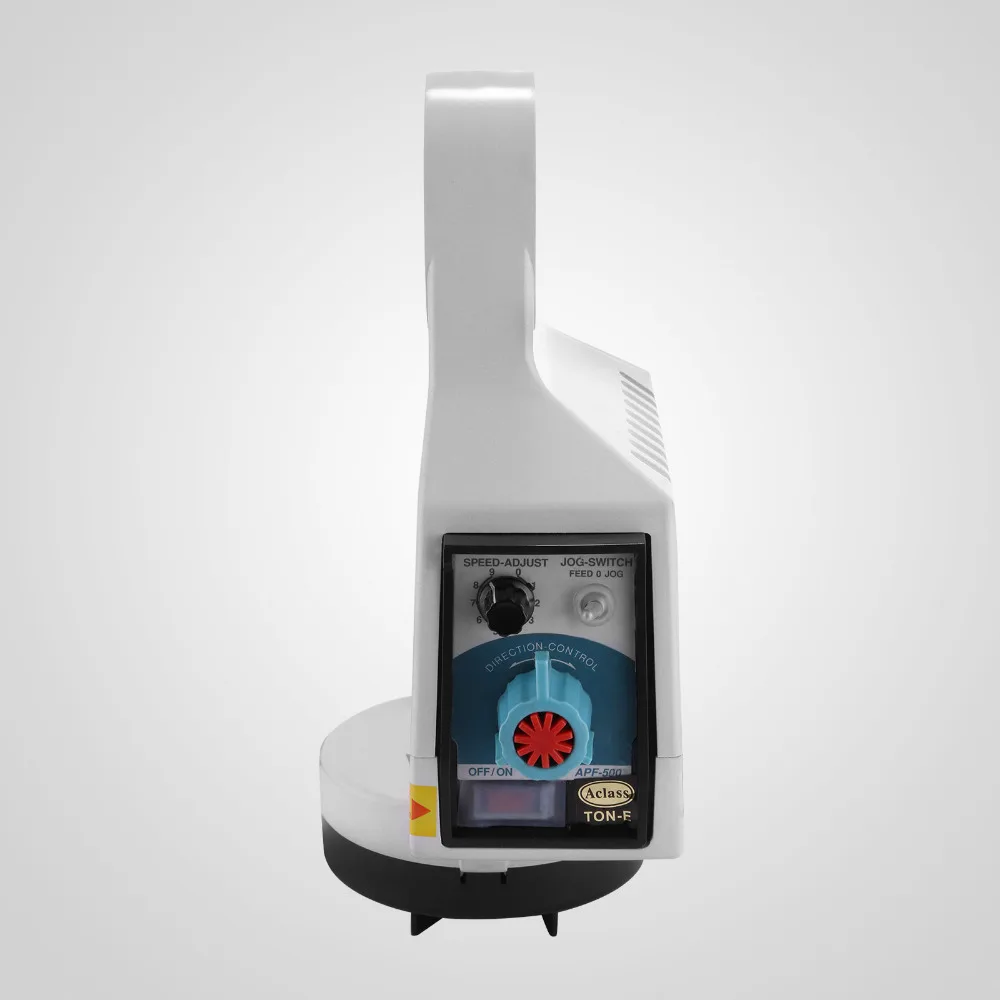

Функция

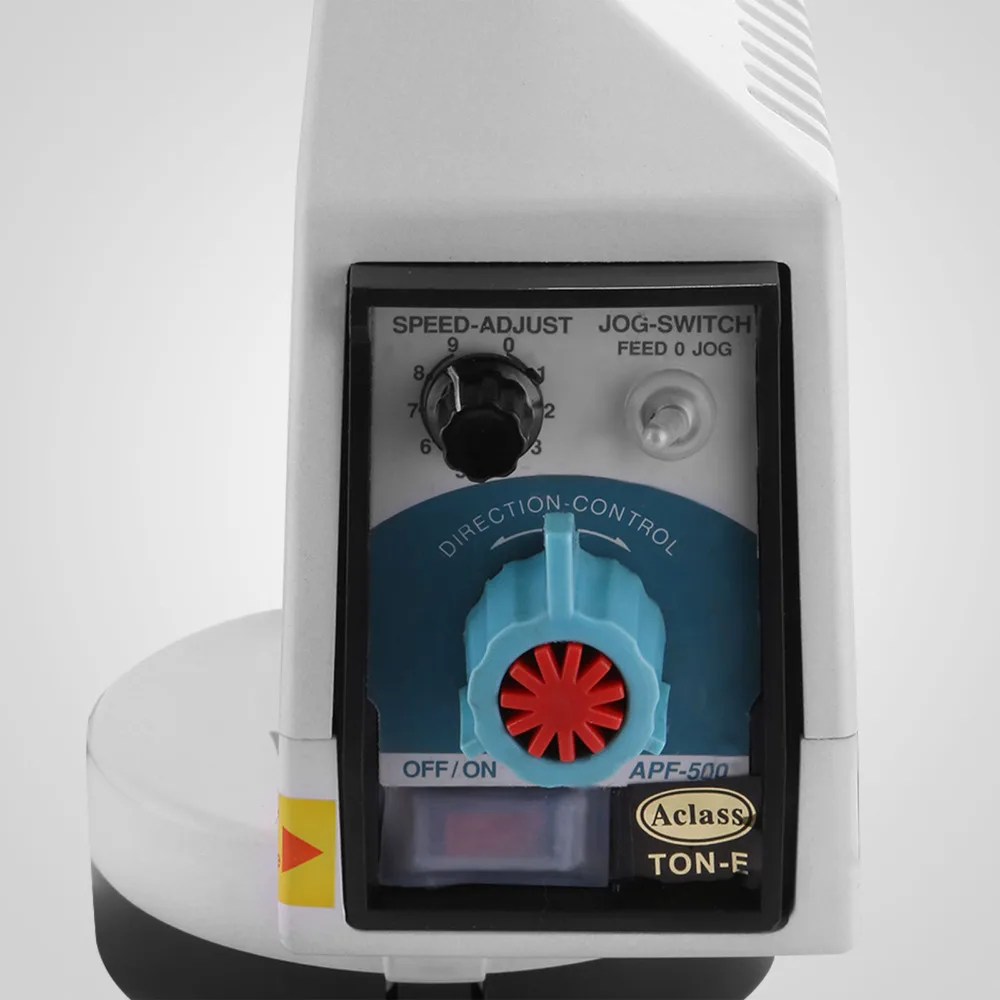

Выключатель питания и переключатель сброса

1. Правая сторона выключателя питания включена. Левая сторона выключена. Красный светильник будет отображаться при включении устройства.

2. Красная круглая кнопка на правой стороне-переключатель сброса. Кнопка сброса будет прыгать вверх, чтобы выключить питание, если машина перегружает. Оператор должен уменьшить нагрузку на резку, затем нажмите кнопку reset, чтобы продолжить работу.

Ручка подачи и Быстрая кнопка

1. Поверните регулятор подачи после включения питания. Поверните налево для левого кормления и наоборот.

2. Кнопка в середине-«Быстрая кнопка». Инструмент быстро перемещается в левую сторону, если вы продолжите нажимать кнопку. Отпустите, чтобы сделать питание стола будет возвращено к нормальной скорости.

Скорость регулировки ручки

Скорость может регулироваться в соответствии с требованиями оператора, начиная от 0-9.

Чехол-повязка на переключатель

Как правило, переключатель пробежки должен находиться в положении «подачи». Для движения при пробежке просто переключитесь в положение «0». Удерживает выключатель до тех пор, пока он не перейдет в требуемое положение.

Примечание:Чтобы остановить пробежку, необходимо сначала повернуть «ручку подачи» в положение «0» (OFF). Затем переместите «JOG SWITCH» в положение «FEED».

* Убедитесь в том, что вы выполняете процедуру пробежки, чтобы избежать каких-либо повреждений, вызванных неправильным движением. *

Техническое обслуживание

Крышка шестерни должна быть открыта каждые 6 месяцев, чтобы проверить, достаточно ли смазки для спиральных передач. Рекомендуется использовать графитовый тип смазки, а не кремний.

Колпачок для угольной щетки должен быть открыт каждые 6 месяцев, чтобы проверить, надела ли кисть. Кисть следует заменить немедленно, если ее длина составляет менее 5 мм (передняя и задняя кисти должны быть заменены вместе).

* Добавьте автоматическое питание стола к вашему фрезерному станку!Простой и недорогой способ повышения производительности!*

Особенности

• Бесшумные изменения направления
• Легкие операции
• Длительный срок службы
• Лучшая гладкость поверхности
• Малый объем и простая установка
• Превосходное управление скоростью во всем диапазоне
• Функция Jog Работает на любой скорости подачи
• Питание стола не будет вибрировать или напрягать при низкой скорости
• Ручка управления направлением для легкой и быстрой работы
• Функция безопасности для защиты передачи и электронных компонентов

Технические

• Модель: APF-500
• Тип: X
• Напряжение: 110 В пер. тока, 50/60 Гц
• • Сила тока: 2.8A
• Максимальный крутящий момент: 155 кг/см, 135lb/in
• Р. П. М. : 0-210
• Вес брутто: 6 кг

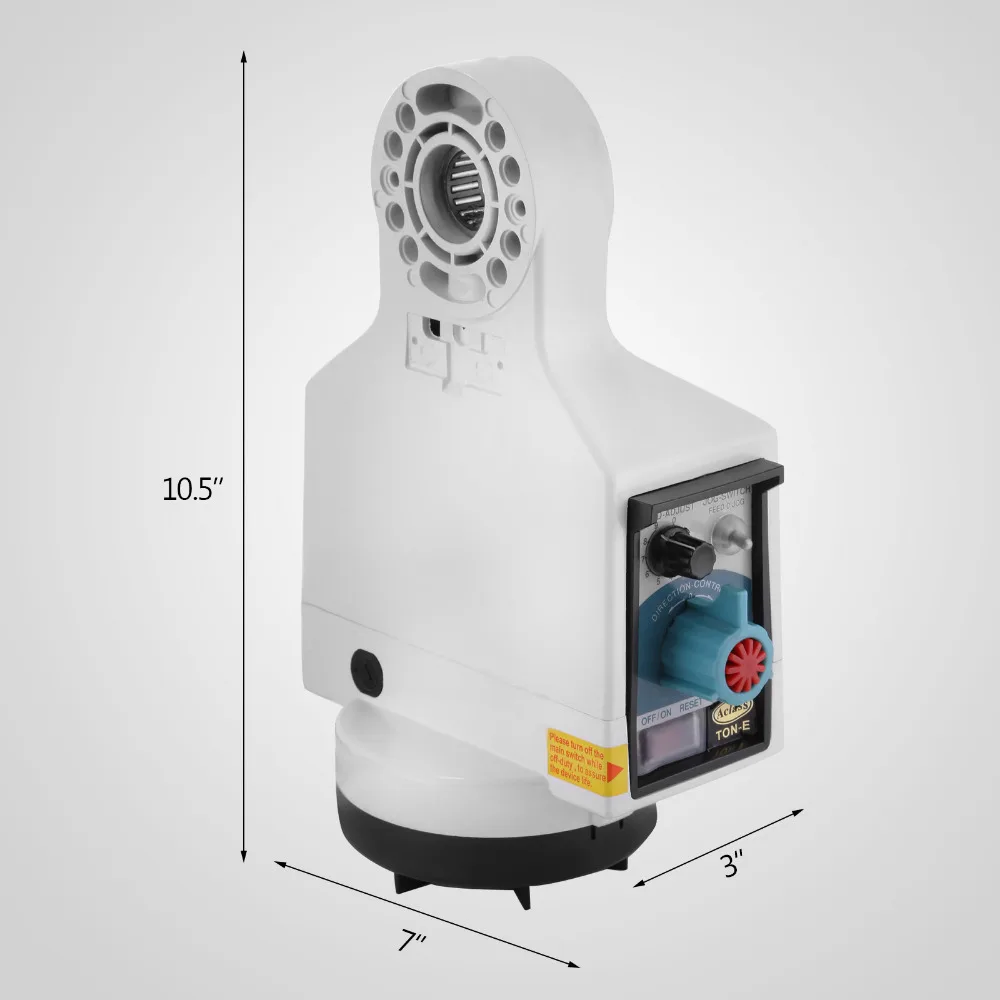

• Размеры упаковки: 11 "* 7" * 13 "(275*175*335 мм)

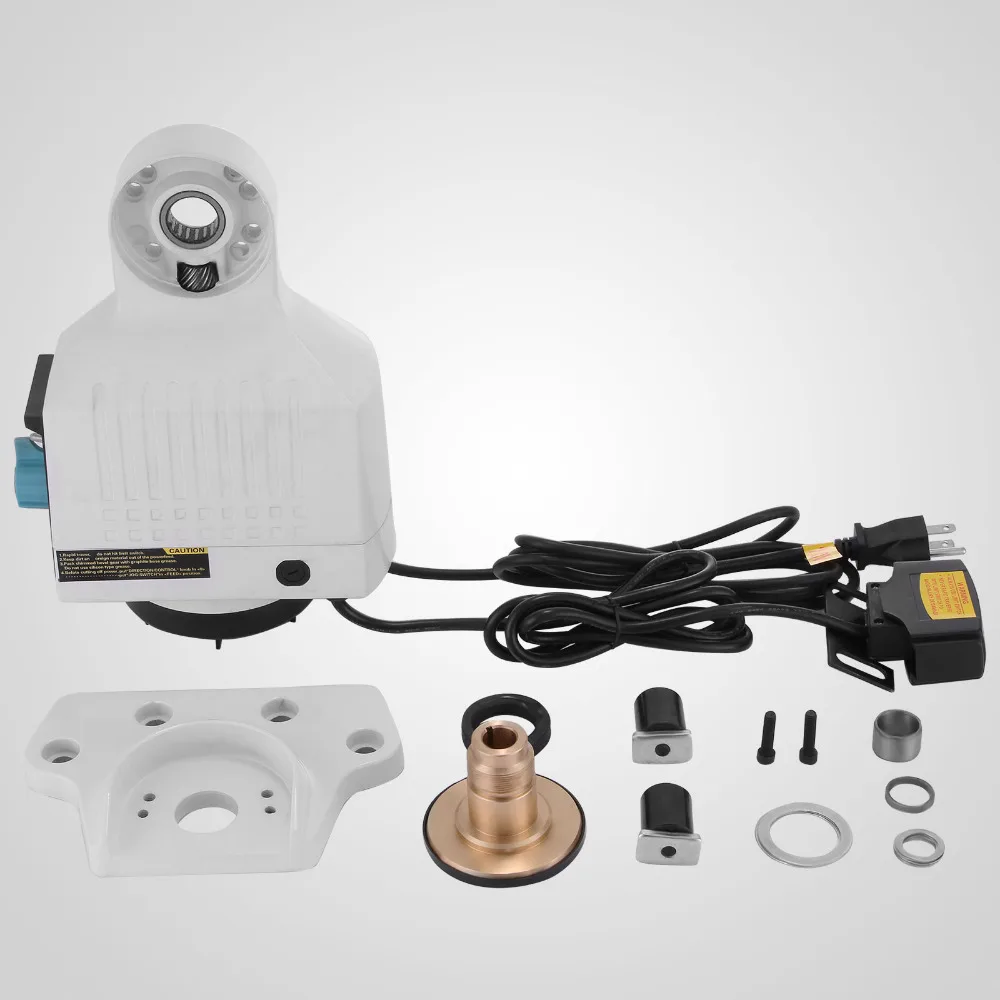

Посылка

• (1 шт.);APF-500Мощность корма
• 1 x X-Axis Fix Stand с втулкой
• 1 x коническая шестерня с фиксированным кольцом
• 1 x ручка стиральная машина
• 2 х стоп блоки
• 2 x единый набор
• 2 винта для розетки (M8 * P1.25 * 35)
• 2 Винты с гнездом (M8 * P1.0* 25)
• 6 небольших шипов (Φ26,2 *Φ16,2*0,25 t)
• 2 небольших Шима (Φ26.2 *Φ16,2*0,1 t)
• 3 x маленькие прокладки (Φ26.2 *Φ16,2*1,0 t)
• 4 x большие прокладки (Φ43,4 *Φ33,4*0,25 t)
• 2 x Пружинные штифты
• 1 x кабельный зажим
• Руководство пользователя (1 шт.)

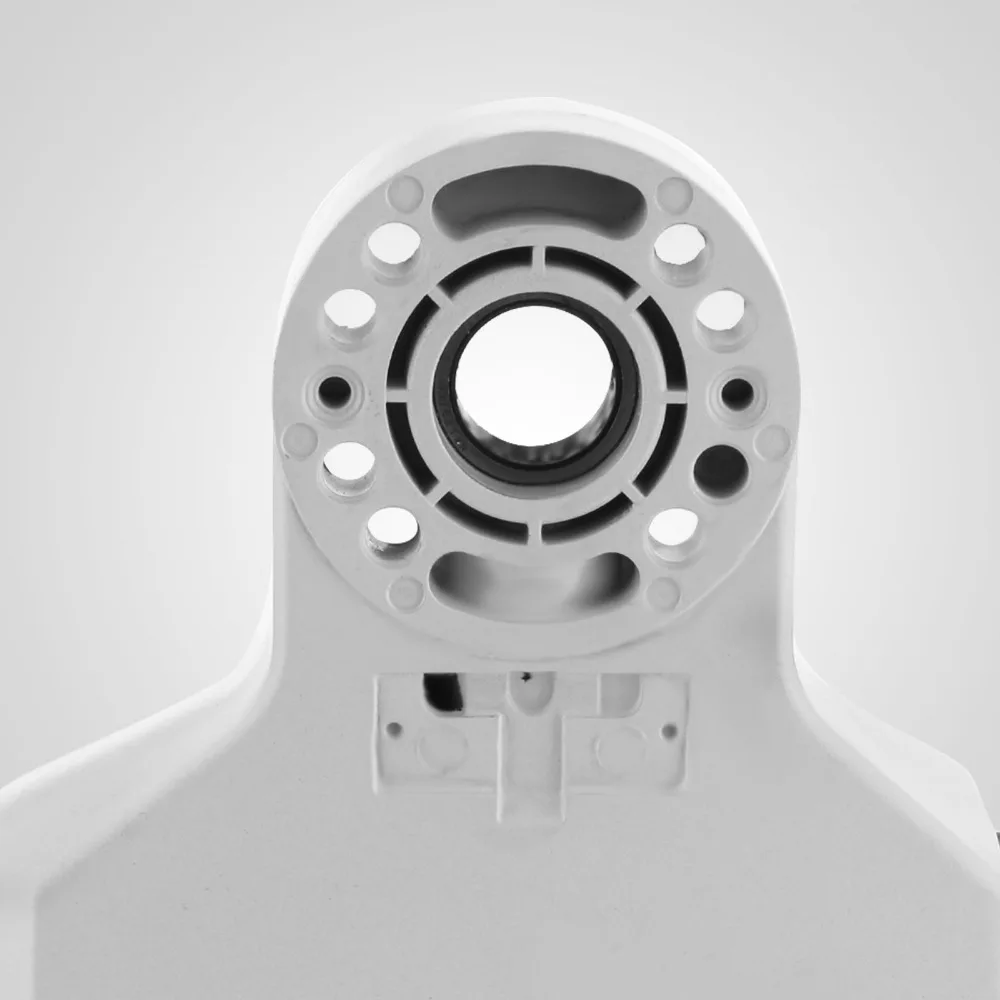

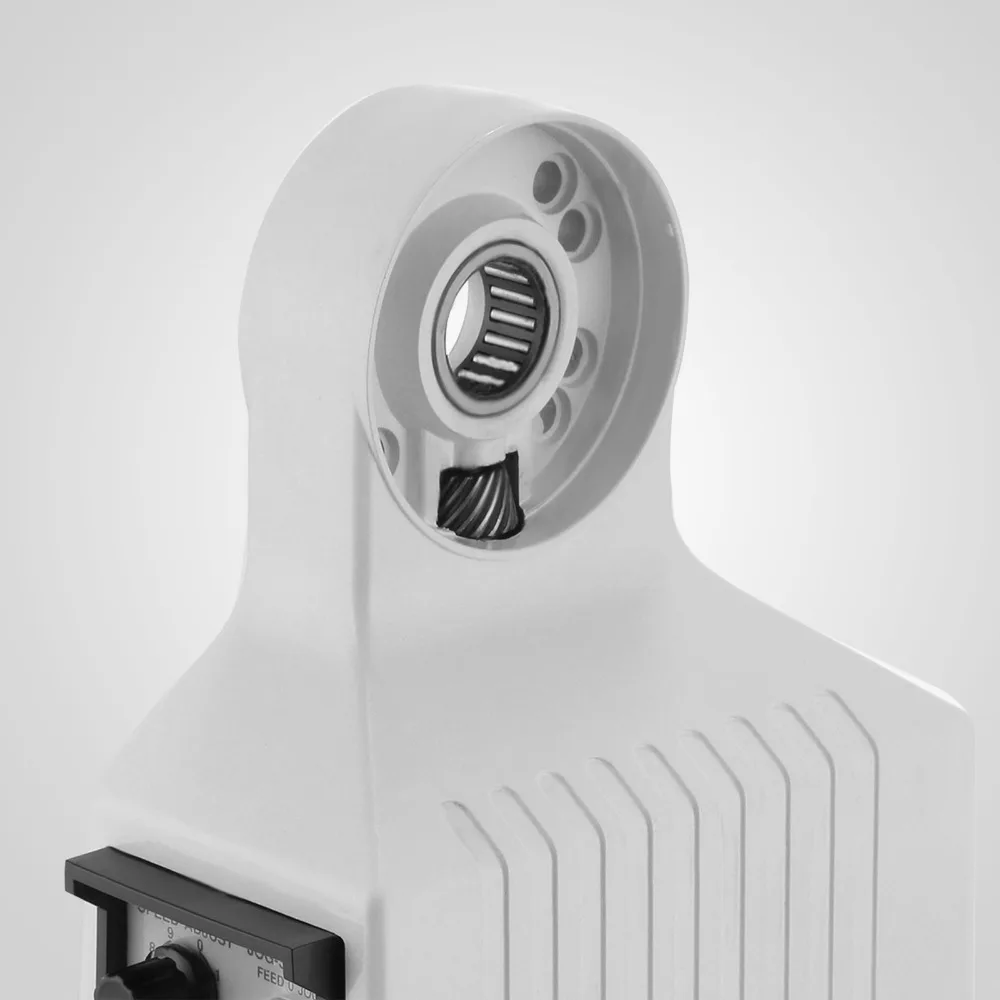

Фотографии
