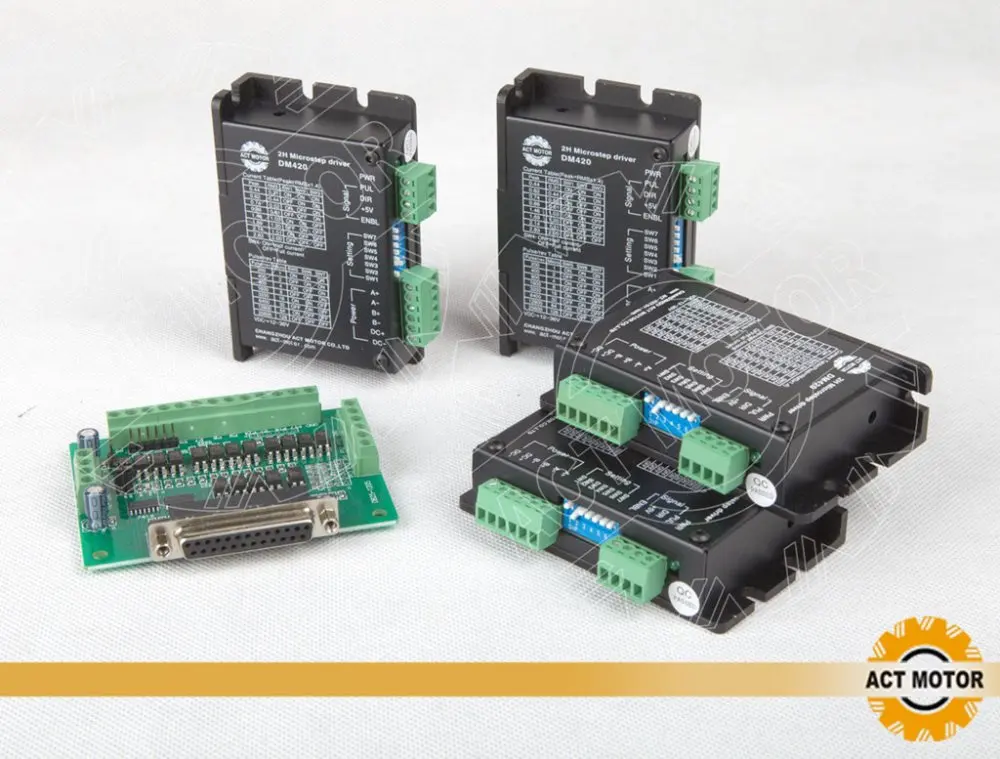

4 шт. nema16,nema17 шаговый двигатель DM420 ,128 микрошагов, лучшее для тока 0.4A-1.7A мотор

DM420:

DM420-это двухфазный гибридный шаговый двигатель,Напряжение привода от 12 В постоянного тока до 36 В постоянного тока. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 20 мм до 42 мм толщина внешнего диаметра и менее 2.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM420A работает при высокой скорости, также значительно выше, чем у других двухфазных драйверов, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

L высокая производительность, низкая цена

L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

L Напряжение питания от 12VDC до 36VDC

L опто-изолированный сигнал I/O

L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания

L 8 каналов деление и автоматическое снижение холостого тока

L 8 каналов выходной фазовый ток

L автономный входной терминал команды

L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией

L высокая скорость запуска

L высокий крутящий момент при высокой скорости

Назначение и описание контактов:

1) конфигурации соединительных штифтов

3. Выбор функций (используя выводы корпуса DIP для достижения этой функции)

1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице

2) Настройка постоянного тока

SW4 используется для этой цели. Выключение означает, что Резервный ток должен быть половиной выбранного динамического тока и значением, что standstill будет таким же, как выбранный динамический ток.

3) Настройка выходного тока:

Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки

Ближе всего к требуемому току вашего двигателя

Проблемы

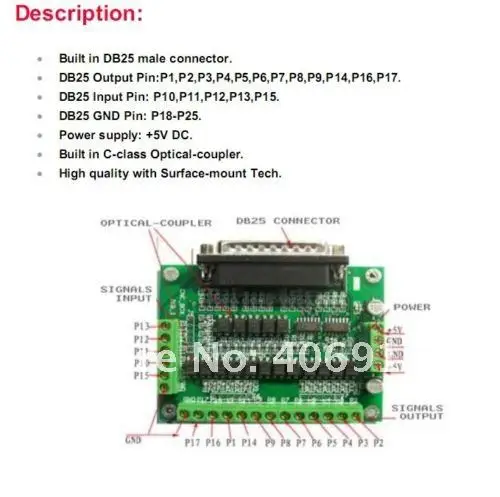

1 шт. Драйвер шагового двигателя 6 оси Интерфейс доска (коммутационная плата) адаптер с ЧПУ

Особенности

• ЧПУ Драйвер шагового двигателя 6 оси Интерфейс плата адаптера

• Он может подключить 6 водителей и управлять 6 двигателями одновременно;

• Встроенный разъем DB25.

• DB25 выходной штырь: P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.

• DB25 входной штырь: P10,P11,P12,P13,P15.

• DB25 GND Pin: P18-P25.

• Напряжение питания 5VDC и поддержка с программным обеспечением MACH3 и т. Д.

• Встроенный оптический соединитель

Установите контакты в соответствии с программным обеспечением следующим образом

Выходной штырь: P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.

• P2 - X оси импульса, P3 - X оси направления

• Пульс оси P4 - Y, Направление оси P5 - Y

• P6 - Z оси импульса, P7 - Z оси направления

• P8-ось импульса, P9-ось направления

• P14 - B оси импульса, P1- B Направление оси

• P16 - C оси импульса, P17- C оси направления

Входной штырь: P10 ,P11, P12, P13, P15

• Установите их для аварийной остановки и X Y Z концевой выключатель

Посылка включает в себя

• Плата интерфейса 6 осей-1 шт.

• 1 х кабель
