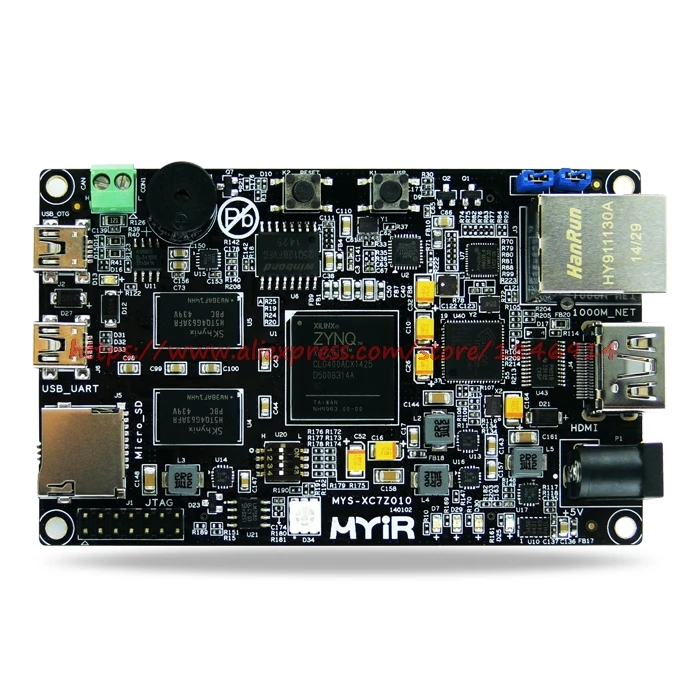

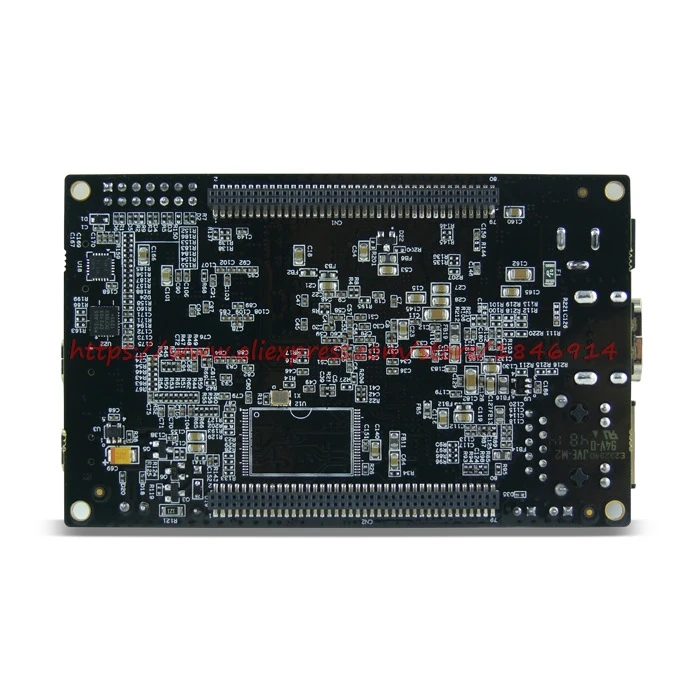

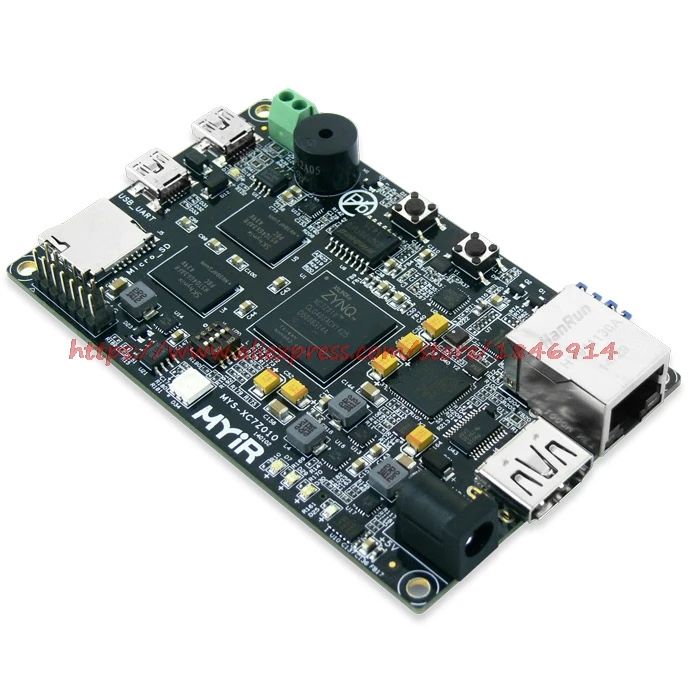

Новая Доска Z-turn board Xilinx Zynq-7000/7010/7020 XC7Z010 XC7Z020 |

Новая Доска Z-turn board Xilinx Zynq-7000/7010/7020 XC7Z010 XC7Z020 |

  Системный блок процессора ЦП (PS): Высокопроизводительная двухъядерная система обработки ARM Cortex-A9 Двухканальный кэш Максимальная поддержка 1 ГБ DDR Максимальная поддержка основной частоты 866 МГц Поддержка 10/100/1000 Мбит/с Ethernet Программируемый логический блок (PL): Функциональный элемент XC7Z010 XC7Z020 Программируемая логическая ячейка, 28K, составляет около 430 тысяч ASIC-вентилей 85K и около 1 миллиона 300 тысяч ASIC-вентилей. LUTs 1760053200 Триггер 35200106400 ОЗУ 240 КБ 560 КБ Ломтик DSP 80220 Память 1 ГБ, DDR3, SDRAM (2*512 МБ), 32-битная шина данных Flash, 512 МБ, NandFlash (зарезервировано) 16 МБ флэш-памяти QSPI Датчик датчик ускорения 3 осей Датчик температуры Путь УСБ 1 МИНИ интерфейс УСБ (ОТГ) 1-сторонний последовательный порт отладки USB HDMI 1-сторонний выходной интерфейс HDMI HD, поддержка дисплея 1080P TF 1 Интерфейс TF карты CAN 1 способ CAN интерфейс Ethernet 1-полосный интерфейс Ethernet 10/100/1000 Мбит/с Интерфейс отладки 1 14PIN двойной интерфейс отладки, расстояние 2,54 мм Индикаторы пользователя, 2 индикатора пользователя 1 конфигурации FPGA завершают Световой индикатор 1 индикатор питания 1 Трехцветная светодиодная подсветка RGB (системный сердечный свет) Нажмите 4-х сторонний тумблер, 2 кнопки (1 клавиша сброса, 1 пользовательская клавиша) Зуммер 1 зуммер Интерфейс расширения пользователя 2 80PIN (общий 160PIN) интерфейс двойной линии, расстояние 1,27 мм PL IO: 90/106 (XC7Z010/XC7Z020) Электрический параметр Параметр элемента Рабочая температура-0 ~ + 70 C, товарный сорт Температура окружающей среды-50 ~ 100 ° C Окружающая влажность 20% ~ 90%, не конденсируя Механические размеры 63 мм, X 102 мм, толщина 1,6 мм Технические характеристики печатной платы Конструкция из 8 ламинатов, процесс погружения, независимый слой сигнала заземления, бессвинцовый Электрический индекс DC 5V/2A     Кросс-компилятор GCC, 4.6.1, GCC, версия 4.6.1 (SourceryCodeBench, Lite, 2011,09-50) Bootstrap boot.bin, основная программа загрузки, которая включает в себя FSBL, bitstream и u-Boot для предоставления исходного кода Ядро Linux 3.15.0, разработанное для MYS-XC7Z010 аппаратного ядра Linux, для предоставления исходного кода Водитель УСБ, ОТГ, УСБ, водитель ОТГ, обеспечить исходный код Драйвер Ethernet Gigabit Ethernet, предоставляющий исходный код Источник драйвера карты MMC/SD/TF Драйвер CAN, предоставляющий исходный код Регулятор ЛКД КСИЛОН водитель экрана ЛКД, обеспечивая исходный код Драйвер HDMI, предоставляющий исходный код Драйвер кнопки, предоставляющий исходный код Последовательный драйвер UART, предоставляющий исходный код Светодиодный светодиодный драйвер, предоставляющий исходный код Драйвер GPIO, предоставляющий исходный код Драйвер зуммера, для предоставления исходного кода Драйвер трехосного датчика G-Sensor, чтобы предоставить исходный код Драйвер датчика температуры, чтобы предоставить исходный код Файловая система, Ramdisk, Ramdisk, системное зеркалирование UbuntuDesktop 12,04 архивный файл tar и зеркальный файл TF
