Название:3D принтер MKS DRV8825 Драйвер шагового двигателя

1. Метод расчета тока драйвера: i = vref x 2

Потенциометр имеет три контакта, напряжение Vref с тестом мультиметра для 8825 направления штифта, ток может быть отрегулирован потенциометром. Он будет увеличиваться по часовой стрелке, напротив, уменьшится против часовой стрелки.

См. Следующее изображение:

2. Нормальная Вики 8825 по умолчанию Vref около 1,6 v, ток, 3.2A. Таким образом, он легко сгорит и сломаетсяЕсли не отрегулировать ток перед использованием.

3. MKS 8825 по умолчанию Vref около 0,65 В, ток 1.3A(2.5AМакс), После оптимизации,Использует больше в целости и сохранности.

4. Мы предлагаем купить MKS 8825, если использовать для себя.

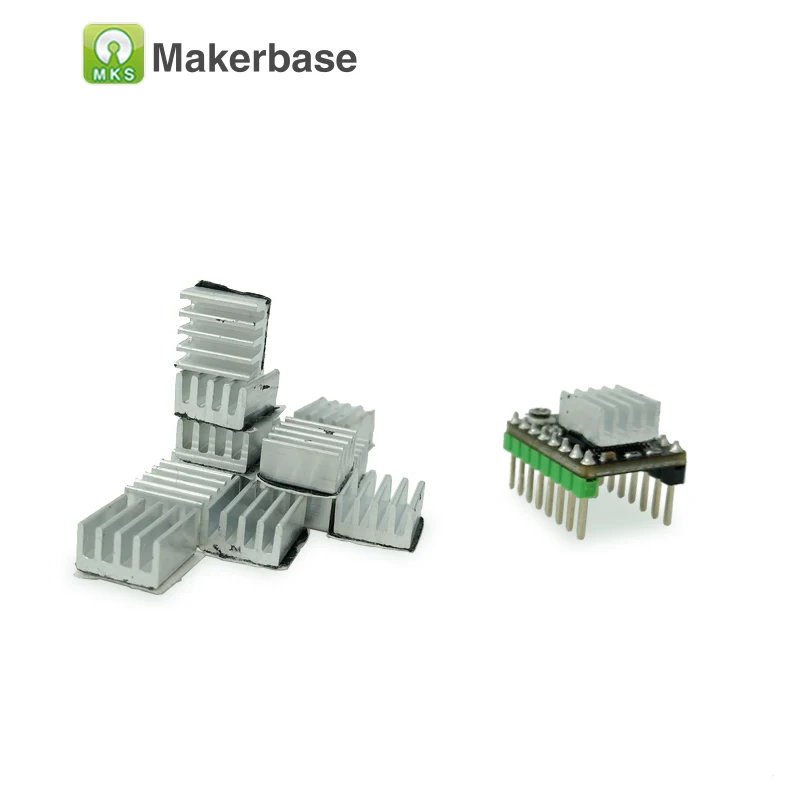

Комплектация включает в себя:

1. 1 шт * DRV8825

2. 1 шт. * радиатор

Сравните с 4988:

1. Макс. 2,5a.

2. Поддержка 32 микрошага.

3. 4-слойные PCB, 2 Oz медь, хороший отвод тепла

4. Внутреннее сопротивление чипа меньше и производит более низкое тепло,

Что способствует рассеиванию тепла.

Внимание:

Пожалуйста, обратите внимание на направление установки, в противном случае,

Водитель будет сломан.

Обзор

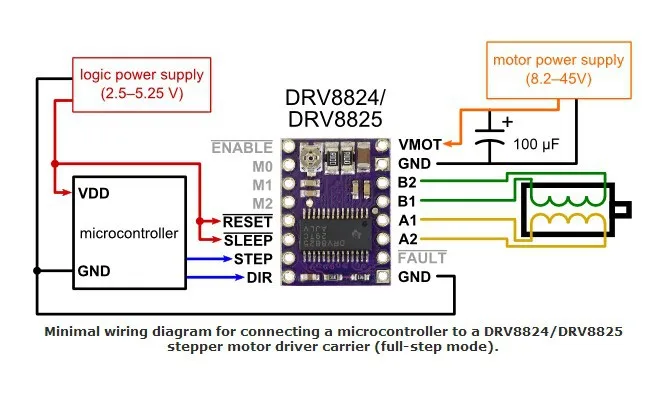

Этот продукт является несущей платой или разделительной платой для драйвера шагового двигателя TI DRV8825; поэтому мы рекомендуем внимательно прочитать данные DRV8825 (1 MB pdf) перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять одной биполярный шаговый двигатель с тактовой частотой до 2,2 в выходной ток на катушку (смотрите мощность рассеяния соображений разделе ниже для получения более подробной информации). Вот некоторые ключевые особенности драйвера:

1. Простой интерфейс управления шагами и направлением.

2. Шесть различных шаговых решений: полный шаг, половина шаг, 1/4 шаг, 1/8 шаг,

1/16 шаг и 1/32 шаг.

3. Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя

Напряжение для достижения более высоких ступеней.

4. Интеллектуальное управление разделкой, которое автоматически выбирает правильный ток

Режим распада (быстрый спад или медленное спад).

5. Максимальное напряжение в 45 В.

6. Встроенный регулятор (нет внешнего логического напряжения).

7. Может непосредственно контактировать с 3,3 V 5 V систем.

8. Температурное выключение, отключение по току,

И блокировка под напряжением.

9. Защита от короткого замыкания и короткого замыкания.

10. 4-секционный измельчитель для специй, 2 oz Медный для Повышенная устойчивость к воздействию тепла.

11. Открытая жесткая наземная накладка под драйвером IC на

Нижняя часть печатной платы.

12. Размер модуля, pinout и интерфейс соответствуют нашим A4988

Двигатели шагового двигателя в большинстве случаев (см. Нижнюю часть

Для получения дополнительной информации).

Мы также несем Перевозчик шагового двигателя DRV8824, который может служить прямой заменой переносчика DRV8825 при использовании шагового двигателя с более низким током. В DRV8824 могут только доставить до 0,75 для каждой катушки без в комплект также может входить радиатор (1,2 А (макс.) при правильной охлаждения), но он имеет более крупные резисторы, которые обеспечивают лучшую производительность микрошагового механизма, чем переноска DRV8825 при низких токах.

Единственный способ сказать нашему перевозчику DRV8824 кроме перевозчика DRV8825-это маркировка на IC драйвера; если у вас есть смесь из двух, вы можете рассмотреть возможность их маркировки (на нижней шелкографии есть пустой квадрат, который вы можете использовать для этого). Для применений низкого напряжения, рассмотрите наш pin-совместимый Перевозчик DRV8834, который работает с напряжением питания двигателя как низко как 2,5 V.

Этот продукт поставляется со всеми компонентами поверхностного монтажа-включая драйвер DRV8825 IC-установлен, как показано на рисунке.

Работа с ramps1.4:

Использование на Megatronics: 1. Обратите внимание на направление драйвера; 2. Вставьте 4 колпачка перемычки проводов.

Параметры:

Размер: 1,5 мм X 2 мм (один и тот же размер with4988)

Драйвер ток: 2.5A

Микрошаг: 1, 1/2, 1/4, 1/8, 1/16, 1/32

Сделано SMT, высокая производительность, стабильная производительность.

Использование на:

1. Ситуация требует использования шагового двигателя

2. 3dprinter, фрезерный станок с ЧПУ, станок для резьбы по дереву и т. д.

3. Поддержка 3D-принтера с Prusa Mendel, ultimaker, printbot, makerbot и т. д.

4. См. Код Arduino, двигатель прямого привода.
