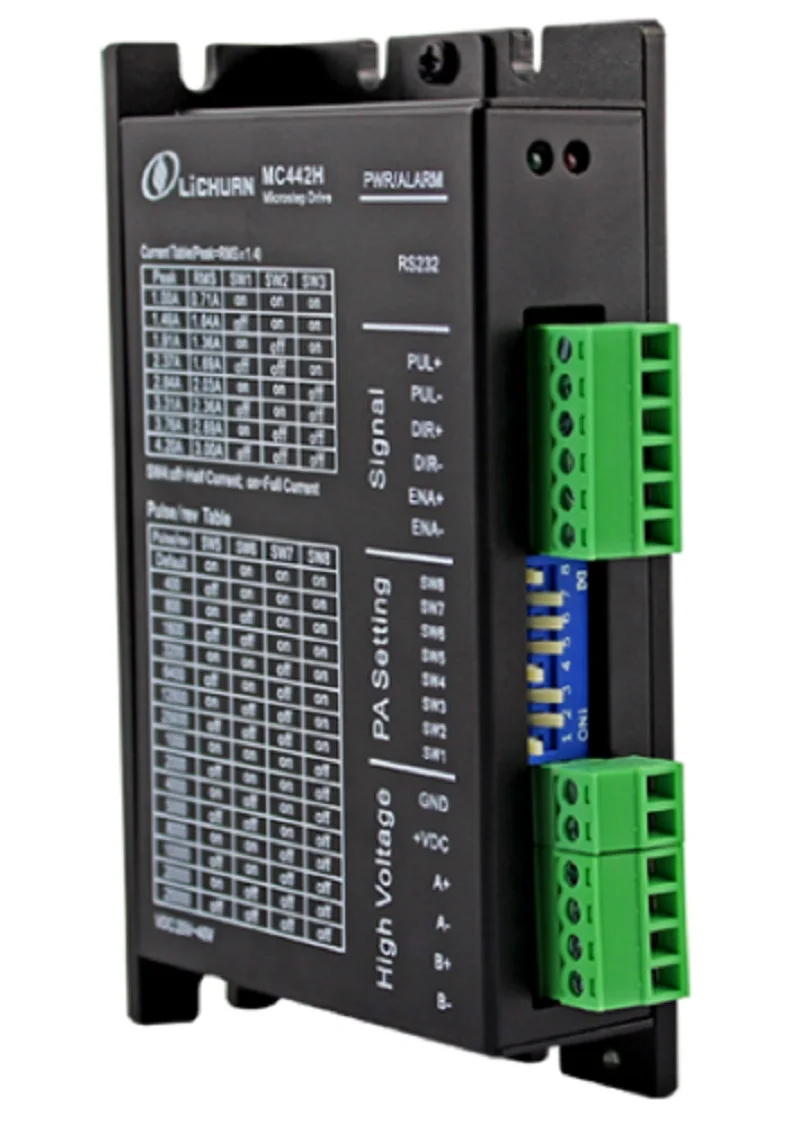

2 фазы NEMA17 NEMA23 Гибридный Драйвер шагового двигателя DSP DC24V 3A MC442|stepper motor driver|motor

Функция

Инструкции по эксплуатации

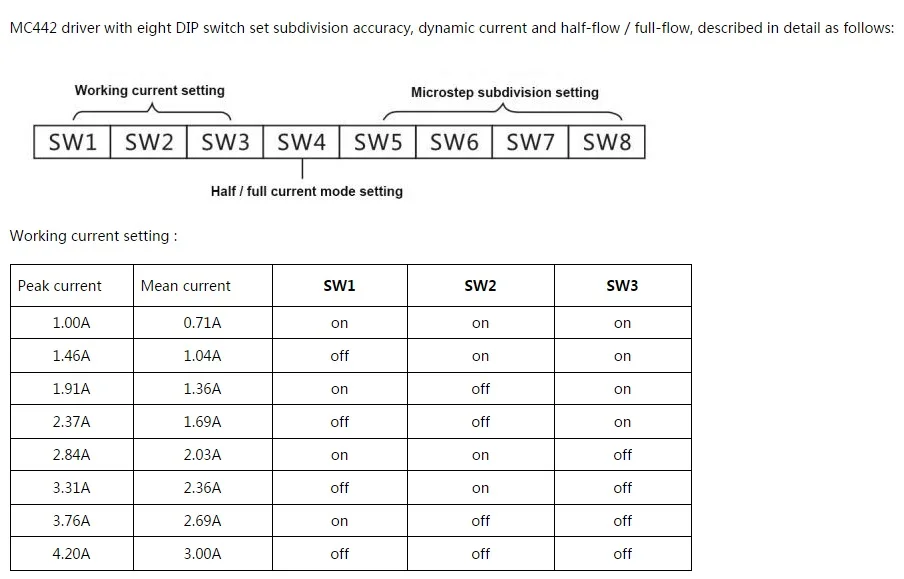

Рабочая сила тока установка

Выходной ток драйвера устанавливается тремя переключателями циферблата SW1-SW3, а выходной ток имеет 8 уровней. Для конкретных параметров выходного тока см. Инструкции панели привода.

Автоматическая половина текущей функции

Установите функцию автоматического полутока привода через SW4. Выключение указывает на то, что ток покоя устанавливается на половину динамического тока, а вкл представляет такой же статический ток, как и динамический ток. Для общего использования SW4 должен быть настроен на выключение для уменьшения нагрева и повышения надежности двигателя и привода. После того, как импульсный строка останавливается, около 0,3 секунд или около того, в настоящее время автоматически снижает 50% (реальную стоимость 55%), теплотворная способность, функционально используемый уменьшает 65%.

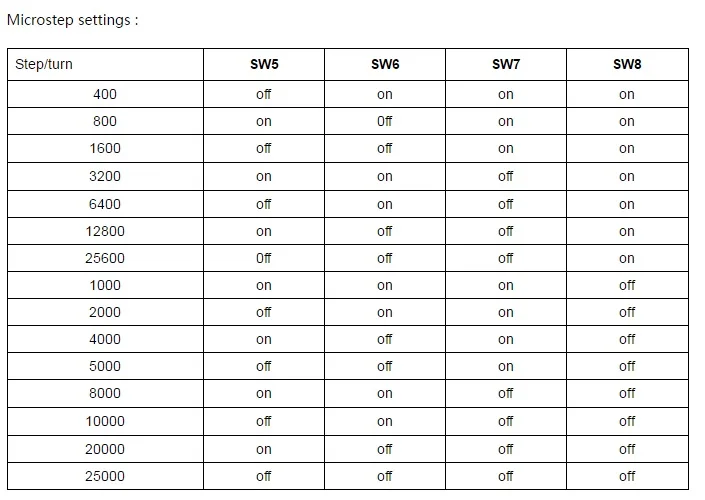

Microstep подразделен установка

SW5-SW8 набор микроступенчатых переключателей с четырьмя циферблатами, в общей сложности 15 киосков. Когда пользователь устанавливает разделение, диск должен быть остановлен. Набор мелкой фракции, пожалуйста, нажмите на панель привода.

Световой индикатор

Привод имеет красный и зеленый свет. Зеленый свет-это индикатор питания. Когда привод включен, зеленый свет всегда горит; красный свет-это лампа, указывающая неисправность, и когда происходит перенапряжение и перегрузки по току, лампа всегда включена. После того, как ошибка будет ясна, красный свет погаснет. Когда диск выходит из строя, только включение и повторное включение, чтобы очистить неисправность.

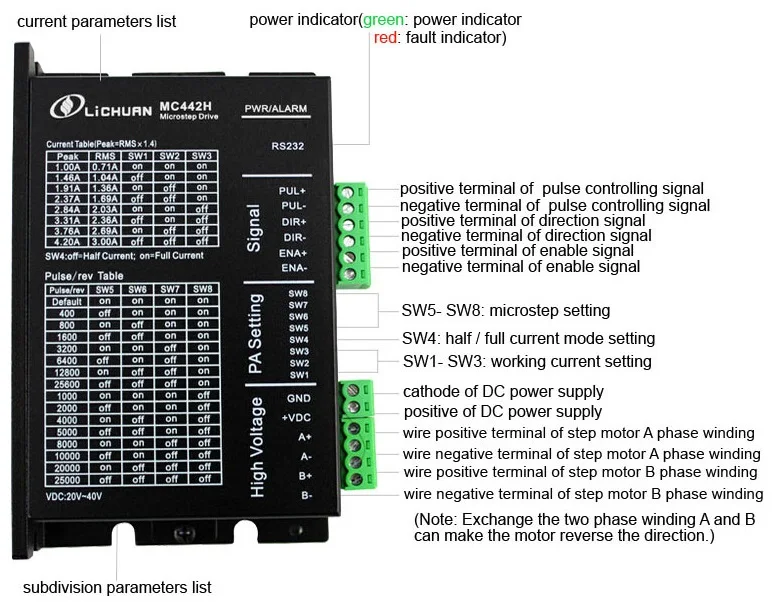

Интерфейс сигнала

PUL + и PUL-являются положительными и отрицательными концами импульсных сигналов управления; DIR + и DIR-являются положительными и отрицательными концами направленного сигнала; ENA + и ENA-являются положительными и отрицательными концами входящих сигналов.

Интерфейс мотора

A + и A-соединены с положительными и отрицательными концами фазовой обмотки шагового двигателя; B + и B-соединены с положительными и отрицательными концами фазовой обмотки шагового двигателя. Когда двухфазные обмотки A и B переключаются, направление двигателя изменяется.

Интерфейс питания

Источник питания постоянного тока, диапазон входного напряжения: 18 ~ 36 В постоянного тока, источник питания более 100 Вт

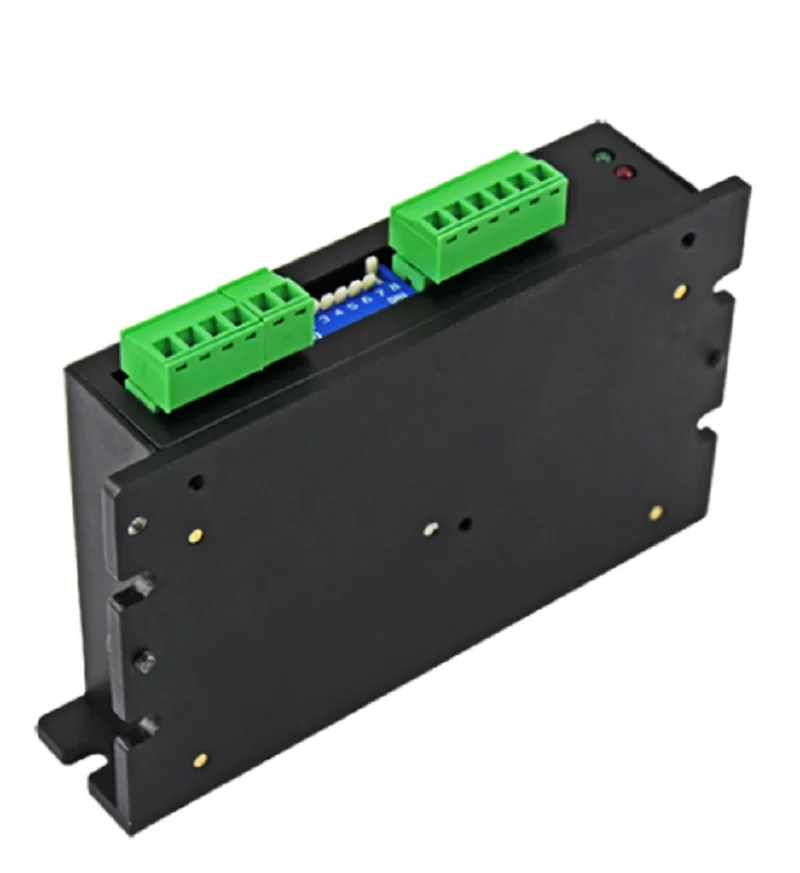

Инструкции по установке

Размеры привода: 116*69*26 мм, Расстояние Монтажного отверстия 109 мм. Может устанавливаться горизонтально или вертикально (рекомендуется вертикальная установка). При установке он должен быть прикреплен к металлическому корпусу для облегчения отвода тепла.
