Arduino LCD 1602 символьный ЖК-экран клавиатуры

Адрес загрузки информации:

Http:// www.kuaipan.cn/file/id_121557448606613645.htm

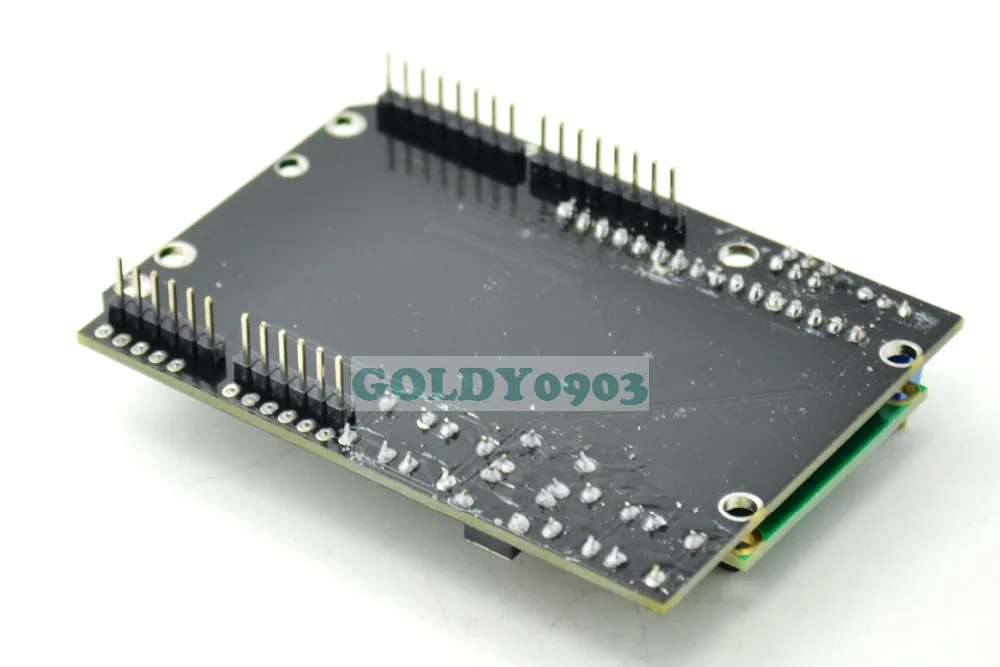

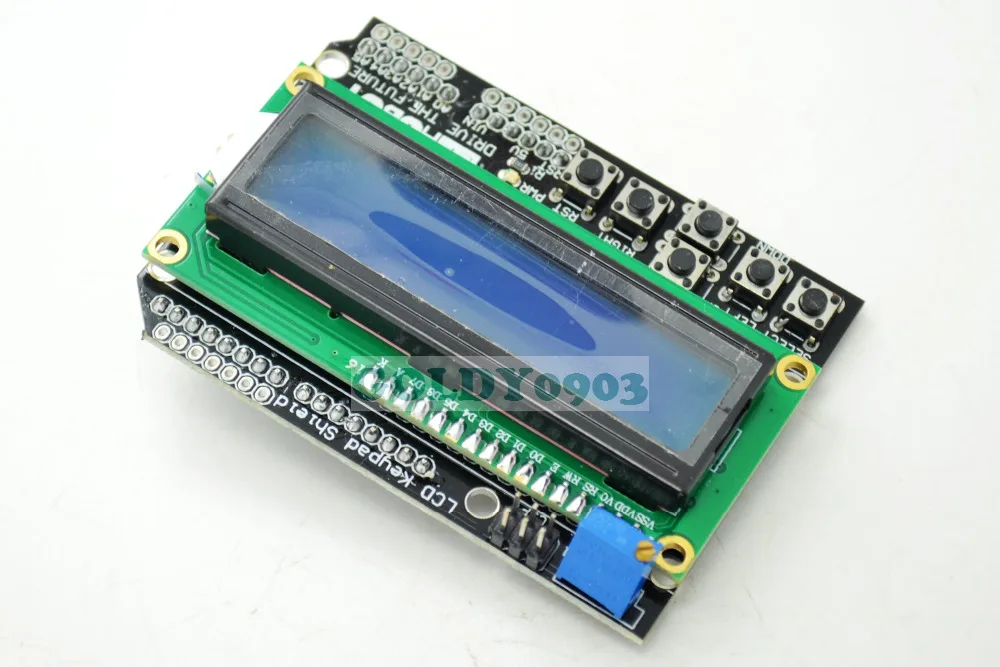

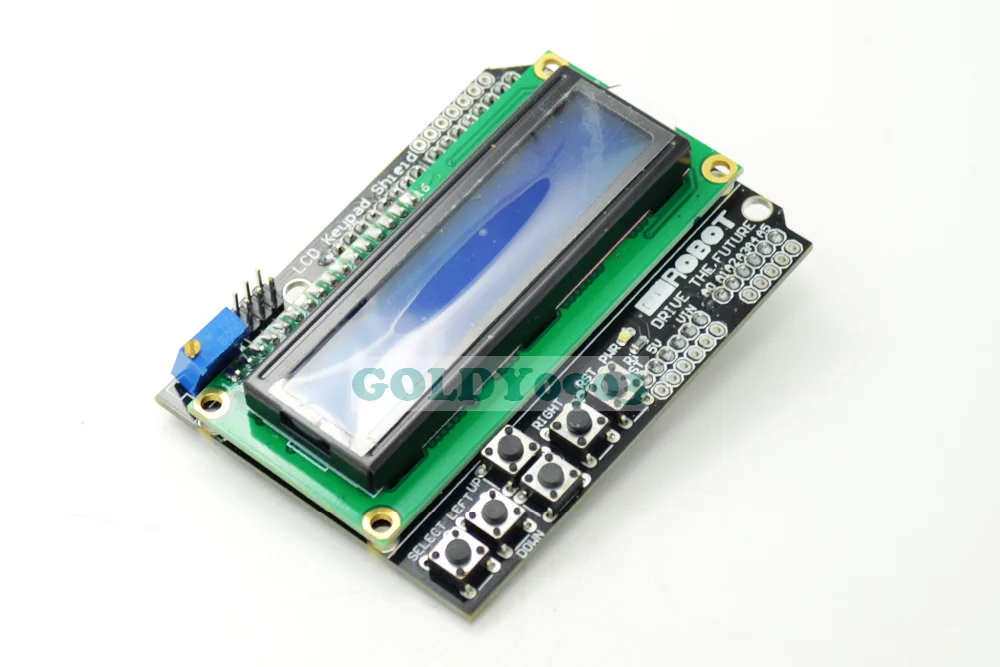

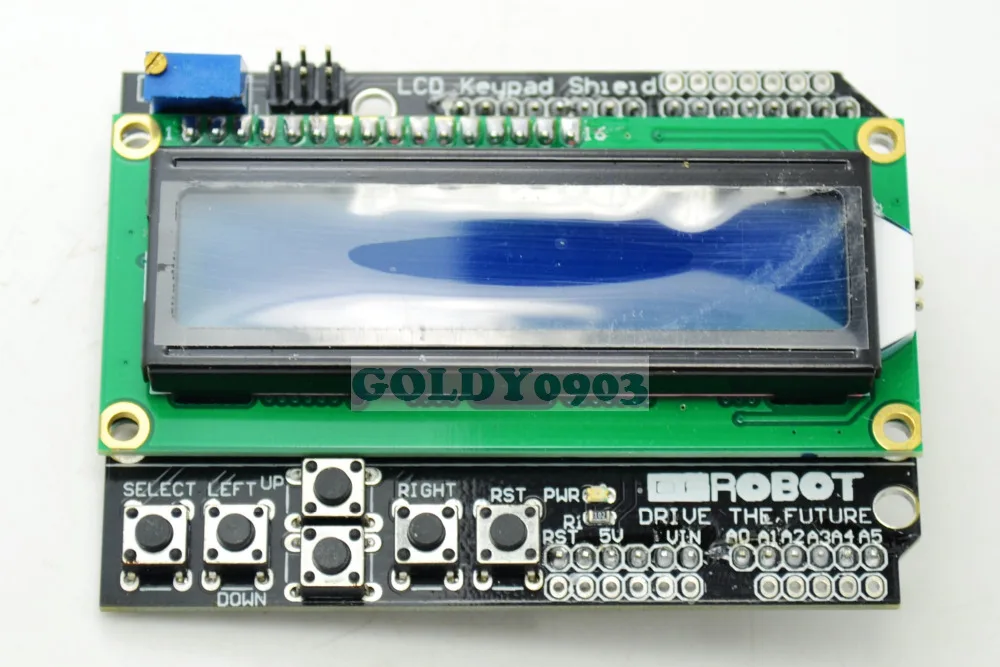

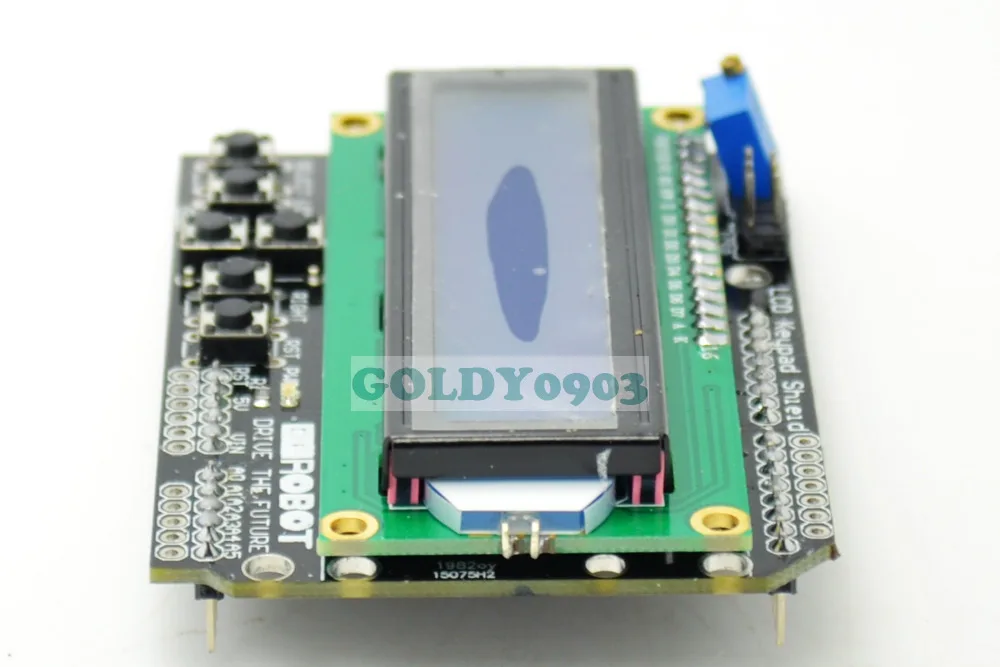

Плата расширения экрана ЖК-клавиатуры с использованием двух линий по 16 символов ЖК-дисплея, с регулировкой контрастности и подсветкой, использование имитационного порта для завершения пяти ключевых входов, кнопка сброса, неиспользованный порт ввода-вывода расширен,Полностью Используйте порт ввода-вывода.Занимает Цифровые порты: PIN4 (DB4), 5 (DB5), 6 (DB6), 7 (DB7), 8 (RS), 9 (E), 10 (управление подсветкой), аналоговый ключ порта А0.Используется с Arduino:



Определение контакта:



Отладка модуля:

Подключите экран ЖК-клавиатуры к контроллеру Arduino и загрузите файл библиотеки LCD 4Bit_mod.h до arduino-0015 аппаратных библиотек, скомпилируйте следующую тестовую программу и впервые загрузите ее в ArduinoЩит для ЖК-клавиатуры, сначала обратите внимание, что на ЖК-дисплее нет символов дисплея, если нет символов с правильной контрастностью, вы можете использовать отвертку для настройки RP1 (вращение по часовой стрелке), можно перевести на четкий символ.



Профессиональная Антистатическая упаковка

Результаты теста:





Код диапазона GP2D12:

# Включает <LCD4Bit_mod.h>

LCD 4Bit _ mod lcd = LCD 4Bit_mod (2);

Чар GP2D12;
Чар А, б;
Gar str1 [] = "Renge:";
Gar str2 [] = "Renge Over";
Gar str3 [] = «см»;

Установка Void ()
{
Lcd.init ();
Lcd.clear ();
Lcd.printIn («тестирование GP2D12...»);
}

Петля Void ()
{
GP2D12 = read_gp2d12 _range (1);
If (GP2D12> 80 | GP2D12 <10)
{
Lcd.cursorTo (2,0);
Lcd.printIn (str2);
}
Еще
{
A = 0x30 + GP2D12 / 10;
B = 0x30 + GP2D12 100;
Lcd.cursorTo (2, 3);
Lcd.printIn (str1);
Lcd.print (a);
Lcd.print (b);
Lcd.printIn (str3);
}
Задержка (50);
}

Плавающий чтение _ GP2D12 _ диапазон (байтовый контакт)
{
Int tmp
Tmp = аналог (pin);
If (tmp <3) return -1;
Возврат (6787,0/(поплавок) tmp-3,0)-4,0;
